Washing

• Wash your vehicle regularly. Always wash your ve-

hicle in the shade using MOPAR

威 Car Wash or equiva-

lent, or a mild car wash soap, and rinse the panels
completely with clear water.

• If insects, tar, or other similar deposits have accumu-

lated on your vehicle, use MOPAR

威 Super Kleen Bug

and Tar Remover or equivalent to remove.

• Use a high quality cleaner wax, such as MOPAR威

Cleaner Wax or equivalent to remove road film, stains
and to protect your paint finish. Take care never to
scratch the paint.

• Avoid using abrasive compounds and power buffing

that may diminish the gloss or thin out the paint
finish.

CAUTION!

• Do not use abrasive or strong cleaning materials

such as steel wool or scouring powder, which will
scratch metal and painted surfaces.

• Use of power washers exceeding 1,200 psi

(8 274 kPa) can result in damage or removal of
paint and decals.

Special Care

• If you drive on salted or dusty roads or if you drive

near the ocean, hose off the undercarriage at least once
a month.

• It is important that the drain holes in the lower edges

of the doors, rocker panels, and trunk be kept clear
and open.

380

MAINTAINING YOUR VEHICLE

• If you detect any stone chips or scratches in the paint,

touch them up immediately. The cost of such repairs is
considered the responsibility of the owner.

• If your vehicle is damaged due to an accident or

similar cause which destroys the paint and protective
coating, have your vehicle repaired as soon as pos-
sible. The cost of such repairs is considered the respon-
sibility of the owner.

• If you carry special cargo such as chemicals, fertilizers,

de-icer salt, etc., be sure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider

mud or stone shields behind each wheel.

• Use MOPAR威 Touch Up Paint or equivalent on

scratches as soon as possible. Your authorized dealer
has touch up paint to match the color of your vehicle.

Wheel and Wheel Trim Care
All wheels and wheel trim, especially aluminum and
chrome-plated wheels, should be cleaned regularly with
a mild soap and water to prevent corrosion. To remove
heavy soil and/or excessive brake dust, use MOPAR

威

Wheel Cleaner or equivalent or select a nonabrasive,
non-acidic cleaner. Do not use scouring pads, steel wool,
a bristle brush, or metal polishes. Only MOPAR

威 or

equivalent is recommended. Do not use oven cleaner.
Avoid automatic car washes that use acidic solutions or
harsh brushes that may damage the wheels’ protective
finish.

Cleaning Headlights
Your vehicle has plastic headlights that are lighter and
less susceptible to stone breakage than glass headlights.

Plastic is not as scratch resistant as glass and therefore
different lens cleaning procedures must be followed.

7

MAINTAINING YOUR VEHICLE

381

To minimize the possibility of scratching the lenses and
reducing light output, avoid wiping with a dry cloth. To
remove road dirt, wash with a mild soap solution fol-
lowed by rinsing.

Do not use abrasive cleaning components, solvents, steel
wool or other aggressive material to clean the lenses.

Stain Repel Fabric Cleaning Procedure – If
Equipped
Stain Repel seats may be cleaned in the following man-
ner:

• Remove as much of the stain as possible by blotting

with a clean, dry towel.

• Blot any remaining stain with a clean, damp towel.
• For tough stains, apply MOPAR威 Total Clean or

equivalent, or a mild soap solution to a clean, damp
cloth and remove the stain. Use a fresh, damp towel to
remove soap residue.

• For grease stains, apply MOPAR威 Multi-Purpose

Cleaner or equivalent to a clean, damp cloth and
remove the stain. Use a fresh, damp towel to remove
soap residue.

• Do not use any harsh solvents or any other form of

protectants on Stain Repel products.

Interior Care

Instrument Panel Cover
The instrument panel cover has a low glare surface,
which minimizes reflections in the windshield. Do not
use protectants or other products, which may cause
undesirable reflections. Use soap and warm water to
restore the low glare surface.

Cleaning Interior Trim
Interior trim should be cleaned starting with a damp
cloth, a damp cloth with MOPAR

威 Total Clean or equiva-

lent, then MOPAR

威 Spot & Stain Remover or equivalent

382

MAINTAINING YOUR VEHICLE

if absolutely necessary. Do not use harsh cleaners or
Armor All

威. Use MOPAR威 Total Clean or equivalent to

clean vinyl upholstery.

Cleaning Leather Upholstery
MOPAR

威 Total Clean or equivalent is specifically recom-

mended for leather upholstery.

Your leather upholstery can be best preserved by regular
cleaning with a damp soft cloth. Small particles of dirt
can act as an abrasive and damage the leather upholstery
and should be removed promptly with a damp cloth.
Stubborn soils can be removed easily with a soft cloth
and MOPAR

威 Total Clean or equivalent. Care should be

taken to avoid soaking your leather upholstery with any
liquid. Please do not use polishes, oils, cleaning fluids,
solvents, detergents, or ammonia-based cleaners to clean
your leather upholstery. Application of a leather condi-
tioner is not required to maintain the original condition.

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in
closed areas they may cause respiratory harm.

Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with MOPAR

威 Glass Cleaner or any commercial

household-type glass cleaner. Never use an abrasive type
cleaner. Use caution when cleaning the inside rear win-
dow equipped with electric defrosters or the right rear
quarter window equipped with the radio antenna. Do
not use scrapers or other sharp instruments, which may
scratch the elements.

When cleaning the rear view mirror, spray cleaner on the
towel or rag that you are using. Do not spray cleaner
directly on the mirror.

7

MAINTAINING YOUR VEHICLE

383

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet, soft rag. A mild soap solution may
be used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
rag.

2. Dry with a soft tissue.

Seat Belt Maintenance
Do not bleach, dye, or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage can also weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the car to
wash them.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

Dry with a soft tissue.

Cleaning Center Console Cupholders

Removal
Grab the rubber portion of the cupholder and lift
upward.

Cleaning
Soak the rubber cupholder liner in a mixture of medium
hot tap water and one teaspoon of mild liquid dish soap.
Let soak for approximately one hour. After one hour pull
the liner from the water and dip it back into the water
about six times. This will loosen any remaining debris.
Rinse the liner thoroughly under warm running water.
Shake the excess water from the liner and dry the outer
surfaces with a clean soft cloth.

384

MAINTAINING YOUR VEHICLE

Installation
Align the liner in the cupholder and press down firmly.

Convertible Top Care

CAUTION!

Failure to follow these cautions may cause interior
water damage, stains or mildew on the top material:

• Avoid high-pressure car washes, as they can dam-

age the top material. Also, increased water pres-
sure may force past the weather strips.

• Remove any standing water from the top and dry

the surface before opening it. Operating the top,
opening a door or lowering a window while the
top is wet may allow water to drip into the
vehicles interior.

(Continued)

CAUTION! (Continued)

• Use care when washing the vehicle, water pressure

directed at the weather strip seals may cause water
to leak into the vehicles interior.

Immediate removal of any contaminant is recommended.
Regular washing of the top will enhance its life and
appearance, and make successive cleanings easier. Do not
subject the top to excessive heat. Frequently vacuum the
top and storage compartment.

7

MAINTAINING YOUR VEHICLE

385

Washing
Hand washing is highly recommended. Automatic car
washing equipment can damage the top material. If you
must use an automatic car wash, soft cloth systems are
preferred.

CAUTION!

Avoid high-pressure car washes, as they can damage
the top material. Also, increased water pressure may
force water past the weather strips.

General Cleaning
Careful vacuuming of the top before washing is helpful
in removing dust and other foreign particles. Wash in
partial shade instead of direct sun. Wet the entire vehicle
before washing the top. The top should be washed with
a soft, natural bristle scrub brush, and a mild soap
solution such as liquid dishwashing soap. Do not use
detergent.

CAUTION!

Never use an abrasive type cleaner or bleaches.
Cleaners should not contain silicones, organic sol-
vents, petroleum distillates, or plasticizers. Always
wait until the top is thoroughly dry before lowering
it into the storage area.

Scrub in all directions, covering an area of about two
square feet at a time. Avoid heavy scrubbing. Rinse the
entire vehicle with water to remove all soap and dirt from
the top fabric and to prevent streaking on painted and
chrome surfaces. Allow the top to dry before lowering.
Vacuuming the top with a wet/dry shop vacuum will
decrease the top’s drying time, ensure removal of all dirt,
and delete streaks in the material. Multiple cleanings
may be necessary to remove stubborn stains. If stains
persist, contact your local dealership for further
suggestions.

386

MAINTAINING YOUR VEHICLE

Additional Cleaning Procedure
For additional cleaning assistance in removing stubborn
stains, apply MOPAR

威 Convertible Cloth Top Cleaner or

equivalent to the complete stain, extending 2 inches
(50 mm) beyond the stain. With a soft bristle brush, scrub
in all directions over the stain. Avoid heavy scrubbing.
Rinse the area with warm water. If the stain is still
apparent, repeat the cleaning procedure. When the stain
is no longer showing, rinse the complete top with warm
water. Let the top dry before lowering it.

Protection
For appearance purposes, you may wish to protect your
cloth top periodically. A fabric protectant such as Scotch-
guard

威 is suggested. The top should be clean and dry

before application of the protectant.

CAUTION!

Avoid getting Scotchguard

威 on the surrounding

weather strips, moldings, paint, or glass. Damage to
these items might occur.

Weather Strip Care – Soft and Hard Top

Lubricate all top and door glass weather strips periodi-
cally with MOPAR

威 Weather Strip Lubricant or equiva-

lent to keep them soft and pliable.

7

MAINTAINING YOUR VEHICLE

387

FUSES

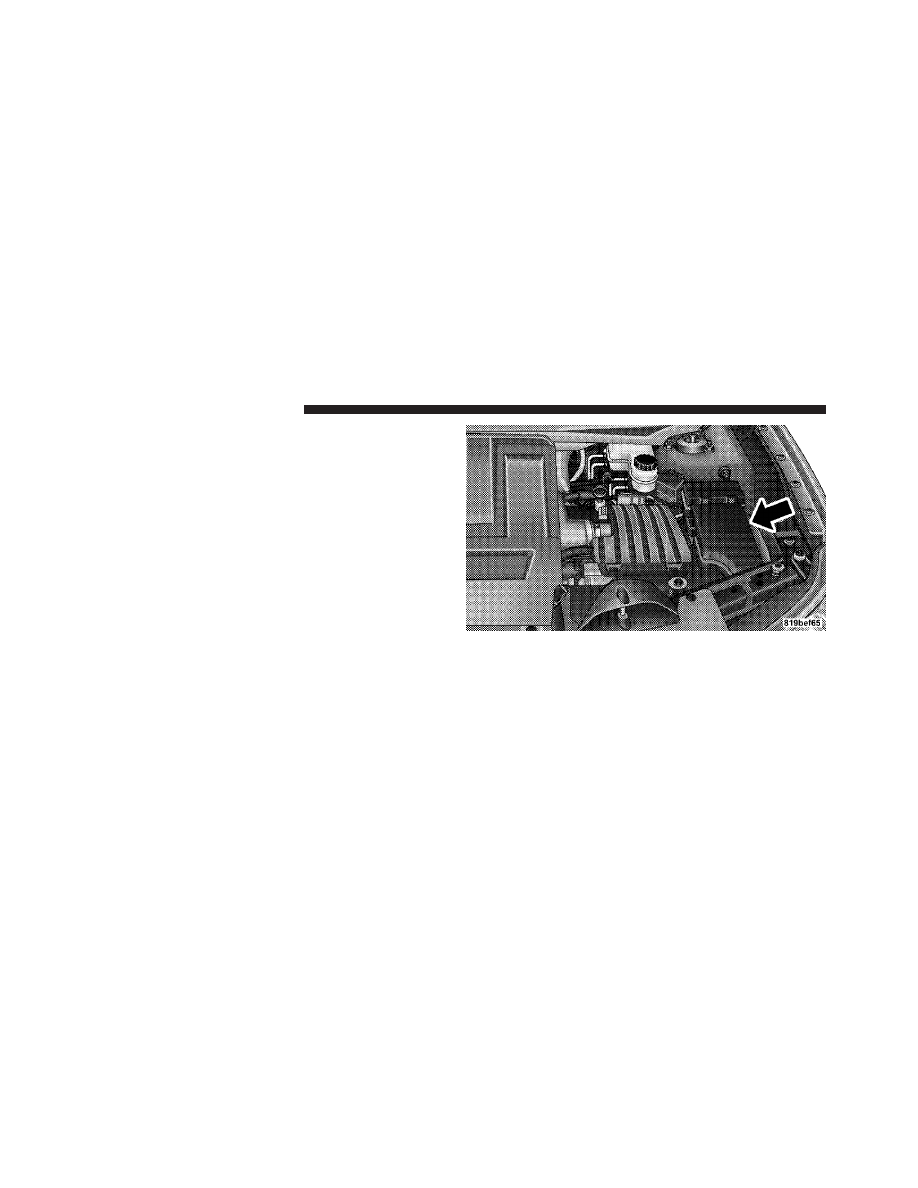

Totally Integrated Power Module (TIPM)

The TIPM is located in the engine compartment near the
air cleaner assembly. This center contains cartridge fuses
and mini fuses. A label that identifies each component
may be printed on the inside of the cover. Refer to the
graphic below for FUSES/TIPM location.

Totally Integrated Power Module (TIPM)

388

MAINTAINING YOUR VEHICLE

Cavity

Cartridge

Fuse

Mini

Fuse

Description

1

40 Amp

Green

—

Power Top Mod-

ule – If Equipped

2

—

20 Amp

Yellow

AWD Module

3

—

10 Amp

Red

Battery Feed –
Center High
Mounted Stop
Light (CHMSL)/
Brake Switch

4

—

10 Amp

Red

Battery Feed –
Ignition Switch

5

—

20 Amp

Yellow

Trailer Tow – If
Equipped

6

—

10 Amp

Red

Ignition Off Draw
(IOD) – Power
Mirror Switch/
Climate Controls

Cavity

Cartridge

Fuse

Mini

Fuse

Description

7

—

30 Amp

Green

Ignition Off Draw
(IOD) Sense 1

8

—

30 Amp

Green

Ignition Off Draw
(IOD) Sense 2

9

40 Amp

Green

Battery Feed –
Power Seats – If
Equipped/PZEV
Air Pump – If
Equipped

10

—

20 Amp

Yellow

Battery Feed –
Cabin Compart-
ment Node (CCN)

11

—

15 Amp

Lt Blue

Selectable Power
Outlet

12

—

20 Amp

Yellow

—

7

MAINTAINING YOUR VEHICLE

389

Cavity

Cartridge

Fuse

Mini

Fuse

Description

13

—

20 Amp

Yellow

—

14

—

10 Amp

Red

Ignition Off Draw
(IOD) – Cabin
Compartment
Node (CCN)/
Interior Lighting

15

40 Amp

Green

—

Battery Feed – Ra-
diator Fan Relay

16

—

15 Amp
Lt. Blue

IGN Run/ACC –
Cigar Lighter/
PWR Sunroof
Mod

Cavity

Cartridge

Fuse

Mini

Fuse

Description

17

—

10 Amp

Red

Ignition Off Draw
(IOD) – Wireless
Control Module
(WCM)/Clock/
Steering Control
Module (SCM)

18

40 Amp

Green

—

Battery Feed –
Auto Shutdown
(ASD) Relay

19

—

20 Amp

Yellow

Ignition Off Draw
(IOD) – Power
Amp Feed 2 – If
Equipped

20

—

15 Amp
Lt. Blue

Ignition Off Draw
(IOD) – Radio

21

—

10 Amp

Red

—

390

MAINTAINING YOUR VEHICLE

Cavity

Cartridge

Fuse

Mini

Fuse

Description

22

—

10 Amp

Red

Ignition Run –
Climate Controls/
Hot Cupholder –
If Equipped

23

—

15 Amp
Lt. Blue

Auto Shutdown
(ASD) Relay Feed
3

24

—

25 Amp

Natural

Battery Feed —
PWR Sunroof
Feed

25

—

10 Amp

Red

Ignition Run —
Heated Mirrors -
If Equipped

26

—

15 Amp
Lt. Blue

Auto Shutdown
(ASD) Relay Feed
2

Cavity

Cartridge

Fuse

Mini

Fuse

Description

27

—

10 Amp

Red

Ignition Run –
Occupant Classifi-
cation Module
(OCM)/Occupant
Restraint Control-
ler (ORC)

28

—

10 Amp

Red

Ignition Run —
Occupant Classifi-
cation Module
(OCM)/Occupant
Restraint Control-
ler (ORC)

29

—

—

Hot Car (No Fuse
Required)

30

—

20 Amp

Yellow

Ignition Run –
Heated Seats – If
Equipped

7

MAINTAINING YOUR VEHICLE

391

Cavity

Cartridge

Fuse

Mini

Fuse

Description

31

—

10 Amp

Red

—

32

30 Amp

Pink

—

Auto Shutdown
(ASD) Relay Feed
1

33

—

10 Amp

Red

Battery Feed –
Switch Bank/
Diagnostic Link
Connector/
Powertrain Con-
trol Module
(PCM)

Cavity

Cartridge

Fuse

Mini

Fuse

Description

34

30 Amp

Pink

—

Battery Feed –
Anti-Lock Brakes
(ABS) Module – If
Equipped/
Electronic Stability
Control (ESC)
Module – If
Equipped

35

40 Amp

Green

—

Battery Feed –
Anti-Lock Brakes
(ABS) Module – If
Equipped/
Electronic Stability
Control (ESC)
Module – If
Equipped

392

MAINTAINING YOUR VEHICLE

Cavity

Cartridge

Fuse

Mini

Fuse

Description

36

30 Amp

Pink

—

Battery Feed –
Passenger Door
Module (PDM)/
Driver Door Mod-
ule (DDM)

37

—

25 Amp

Natural

Power Top Mod-

ule – If Equipped

CAUTION!

• When installing the Totally Integrated Power

Module cover, it is important to ensure the cover is
properly positioned and fully latched. Failure to
do so may allow water to get into the Totally
Integrated Power Module, and possibly result in
an electrical system failure.

(Continued)

CAUTION! (Continued)

• When replacing a blown fuse, it is important to

use only a fuse having the correct amperage rating.
The use of a fuse with a rating other than indicated
may result in a dangerous electrical system over-
load. If a properly rated fuse continues to blow, it
indicates a problem in the circuit that must be
corrected.

VEHICLE STORAGE

If you will not be using your vehicle for more than
21 days, you may want to take steps to preserve your
battery.

• Disengage the mini-fuse in the Power Distribution

Center labeled IOD (Ignition Off-Draw).

• Disconnect the negative cable from the battery.

7

MAINTAINING YOUR VEHICLE

393

REPLACEMENT BULBS

All the inside bulbs are brass or glass wedge base.
Aluminum base bulbs are not approved and should not
be used for replacement.

LIGHT BULBS – Interior

Bulb Number

Front Courtesy/Reading Lamps . . LED (Dealer Service)
Center Console Courtesy Lamp . . . . . . . . . . 578/W5W
Glove Box Lamp . . . . . . . . . . . . . . . . . . . . . . . . . 194
Rear Compartment (Trunk) Lamp . . . . . . . . . . . . . 579

NOTE:

For lighted switches, see your dealer for replace-

ment instructions.

LIGHT BULBS – Exterior

Bulb No.

Low Beam Headlamp. . . . . . . . . . . . . . . . . . . . . 9006
High Beam Headlamp . . . . . . . . . . . . . . . . . . . . 9005
Front Park/Turn Signal/Side Marker Lamp . . . 3457AK
Front Fog Lamp . . . . . . . . . . . . . . . . . . . . . . PSX24W

Center High Mounted Stop Lamp
(CHMSL) . . . . . . . . . . . . . . . . . . . . . . . . W16W (921)
Rear Tail/Stop Lamp . . . . . . . . . . . . . . . . . . . . . 3057
Rear Turn Signal Lamp. . . . . . . . . . . . . . . . . . . . 3057
Backup Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 3157
License Lamp . . . . . . . . . . . . . . . . . . . . . 168 or W5W

BULB REPLACEMENT

Headlamp

1. Raise and prop open the hood. Locate the connector
behind the headlamp.

NOTE:

It may be necessary to remove the air cleaner

filter housing and position the totally integrated power
module aside prior to replacing the low beam headlamp
on the driver’s side of the vehicle.

394

MAINTAINING YOUR VEHICLE

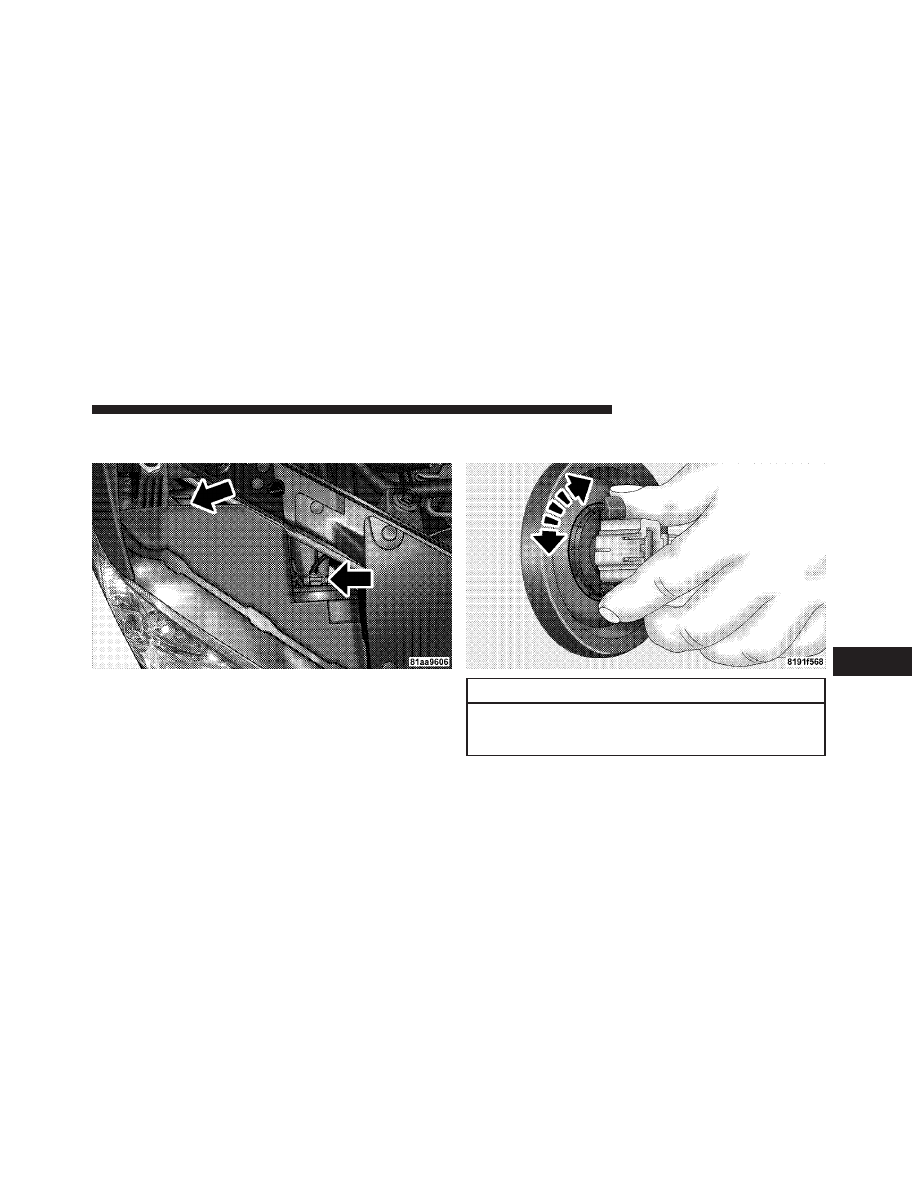

2. Reach into engine compartment and from behind the
lamp assembly and grasp the connector.

3. Rotate bulb and connector one-quarter turn and pull
outward from assembly.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life.

7

MAINTAINING YOUR VEHICLE

395
