Place the handheld transmitter 1 to 3 in (3 to 8 cm) away
from the HomeLink

威 button you wish to program while

keeping the indicator light in view.

3. Simultaneously press and hold both the chosen
HomeLink

威 button and the handheld transmitter button

until the HomeLink

威 indicator changes from a slow to a

rapidly blinking light, then release both the HomeLink

威

and handheld transmitter buttons.

Watch for the HomeLink

威 indicator to change flash rates.

When it changes, it is programmed. It may take up to
30 seconds or longer in rare cases. The garage door may
open and close while you train.

NOTE:

• Some gate operators and garage door openers may

require you to replace Step 3 with procedures noted in
the “Gate Operator/Canadian Programming” section.

• After training a HomeLink威 channel, if the garage

door does not operate with HomeLink

威 and the ga-

rage door opener was manufactured after 1995, the
garage door opener may have a rolling code. If so,
proceed to Step 5 “Programming A Rolling Code
System.”

4. Press and hold the just-trained HomeLink

威 button

and observe the indicator light.

If the indicator light stays on constantly, programming is
complete and the garage door (or device) should activate
when the HomeLink

威 button is pressed.

If the indicator light blinks rapidly for two seconds and
then turns to a constant light, proceed to Step 5 “Pro-
gramming A Rolling Code System.”

5. Programming A Rolling Code System
At the garage door opener motor (in the garage), locate
the “Learn” or “Training” button.

140

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

This can usually be found where the hanging antenna
wire is attached to the garage door opener motor. It is
NOT the button normally used to open and close the
door.

6. Firmly press and release the LEARN or TRAINING
button. The name and color of the button may vary by
manufacturer.

NOTE:

You have 30 seconds in which to initiate the next

step after the LEARN button has been pressed.

7. Return to the vehicle and press the programmed
HomeLink

威 button twice (holding the button for two

seconds each time). If the device is plugged in and
activates, programming is complete.

If the device does not activate, press the button a third
time (for two seconds) to complete the training.

If you have any problems, or require assistance, please
call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

To program the remaining two HomeLink

威 buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

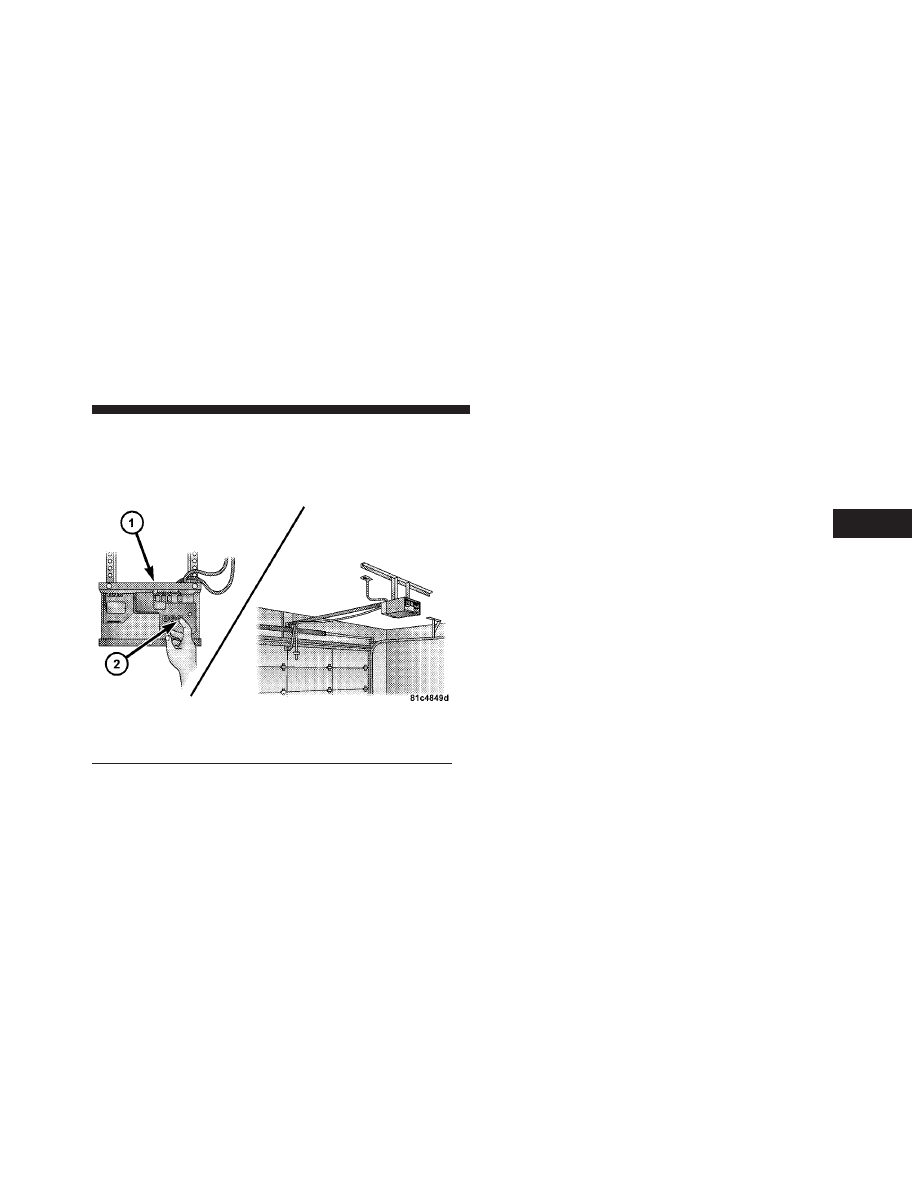

Training The Garage Door Opener

1 — Door Opener
2 — Training Button

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

141

Using HomeLink

威

To operate, press and release the programmed
HomeLink

威 button. Activation will now occur for the

trained device (i.e., garage door opener, gate operator,
security system, entry door lock, home/office lighting,
etc.,). The handheld transmitter of the device may also be
used at any time.

Reprogramming a Single HomeLink

威 Button

To reprogram a channel that has been previously trained,
follow these steps:

1. Turn the ignition switch to the ON/RUN position.

2. Press and hold the desired HomeLink

威 button until

the indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button, proceed with Program-
ming HomeLink

威 Step 2 and follow all remaining steps.

Gate Operator/Canadian Programming

Canadian radio frequency laws require transmitter sig-
nals to time-out (or quit) after several seconds of trans-
mission – which may not be long enough for HomeLink

威

to pick up the signal during programming. Similar to this
Canadian law, some U.S. gate operators are designed to
time-out in the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage
door or gate motor.

If you are having difficulties programming a garage door
opener or a gate operator, replace “Programming
HomeLink

威” Step 3, with the following:

3. Continue to press and hold the HomeLink

威 button,

while you press and release (“cycle”), your handheld
transmitter every two seconds until HomeLink

威 has

142

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

successfully accepted the frequency signal. The indica-
tor light will flash slowly and then rapidly when fully
trained.

If you unplugged the device for training, plug it back in
at this time.

Then proceed with Step 4 under “Programming
HomeLink

威,” earlier in this section.

Security

It is advised to erase all channels before you sell or turn
in your vehicle.

To do this, press and hold the two outside buttons for
20 seconds until the red indicator flashes. Note that all
channels will be erased. Individual channels cannot be
erased.

The HomeLink

威 Universal Transceiver is disabled when

the Vehicle Security Alarm is active.

Troubleshooting Tips

If you are having trouble programming HomeLink

威, here

are some of the most common solutions:

• Replace the battery in the original transmitter.
• Press the LEARN button on the Garage Door Opener

to complete the training for a Rolling Code.

• Did you unplug the device for training, and remember

to plug it back in?

If you have any problems, or require assistance, please
call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

General Information

This device complies with FCC rules Part 15 and Industry
Canada RSS-210. Operation is subject to the following
two conditions:

1. This device may not cause harmful interference.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

143

2. This device must accept any interference that may be
received including interference that may cause undesired
operation.

NOTE:

• The transmitter has been tested and it complies with

FCC and IC rules. Changes or modifications not
expressly approved by the party responsible for com-
pliance could void the user’s authority to operate the
device.

• The term IC before the certification/registration num-

ber only signifies that Industry Canada technical
specifications were met.

ELECTRICAL POWER OUTLETS

There are two 12 Volt (13 Amp) electrical power outlets
on this vehicle. Both of the power outlets are protected by
a fuse.

NOTE:

Do not exceed the maximum power of 160 Watts

(13 Amps) at 12 Volts. If the 160 Watt (13 Amp) power
rating is exceeded the fuse protecting the system will
need to be replaced.

The instrument panel power outlet, located below the
climate control knobs, has power available only when the
ignition is ON. This power outlet will also operate a
conventional cigar lighter unit.

NOTE:

If desired, the instrument panel power outlet

can be converted by your authorized dealer to provide
power with the ignition switch while in the LOCK
position.

144

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The center console power outlet is powered directly from
the battery (power available at all times). Items plugged
into this power outlet may discharge the battery and/or
prevent the engine from starting.

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of

outlet should be inserted into any 12 Volt outlet.

(Continued)

Instrument Panel Power Outlet

Center Console

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

145

WARNING! (Continued)

• Do not touch with wet hands.

• Close the lid when not in use and while driving

the vehicle.

• If this outlet is mishandled, it may cause an

electric shock and failure.

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent the engine from starting.

(Continued)

CAUTION! (Continued)

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will degrade the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

146

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CIGAR LIGHTER AND ASH RECEIVER — IF
EQUIPPED

An optional ash receiver is available from your autho-
rized dealer and will fit in the center console front
cupholder.

CAUTION!

For vehicles equipped with the heated and cooled
cupholder, locate the cup holder ash receiver in the
forward cupholder.

The optional ash receiver also comes with a cigar lighter.
You may use the power outlet, located in the instrument
panel below the climate control knobs, or in the bottom of
the console compartment, for this cigar lighter.

Ash Receiver

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

147

CUPHOLDERS

Front Seat Cupholder

The cupholder in the center console will accommodate
either two large size cups or two 20 oz. (.5 L) bottles or
cans. The one-piece insert can be removed easily for
cleaning. An optional removable ashtray may be located
in one of the cupholders.

Rear Seat Cupholders

Cupholders for the rear seat occupants are located in the
armrests. Each cupholder is capable of holding up to a
20 oz. (.5 L) bottle or can.

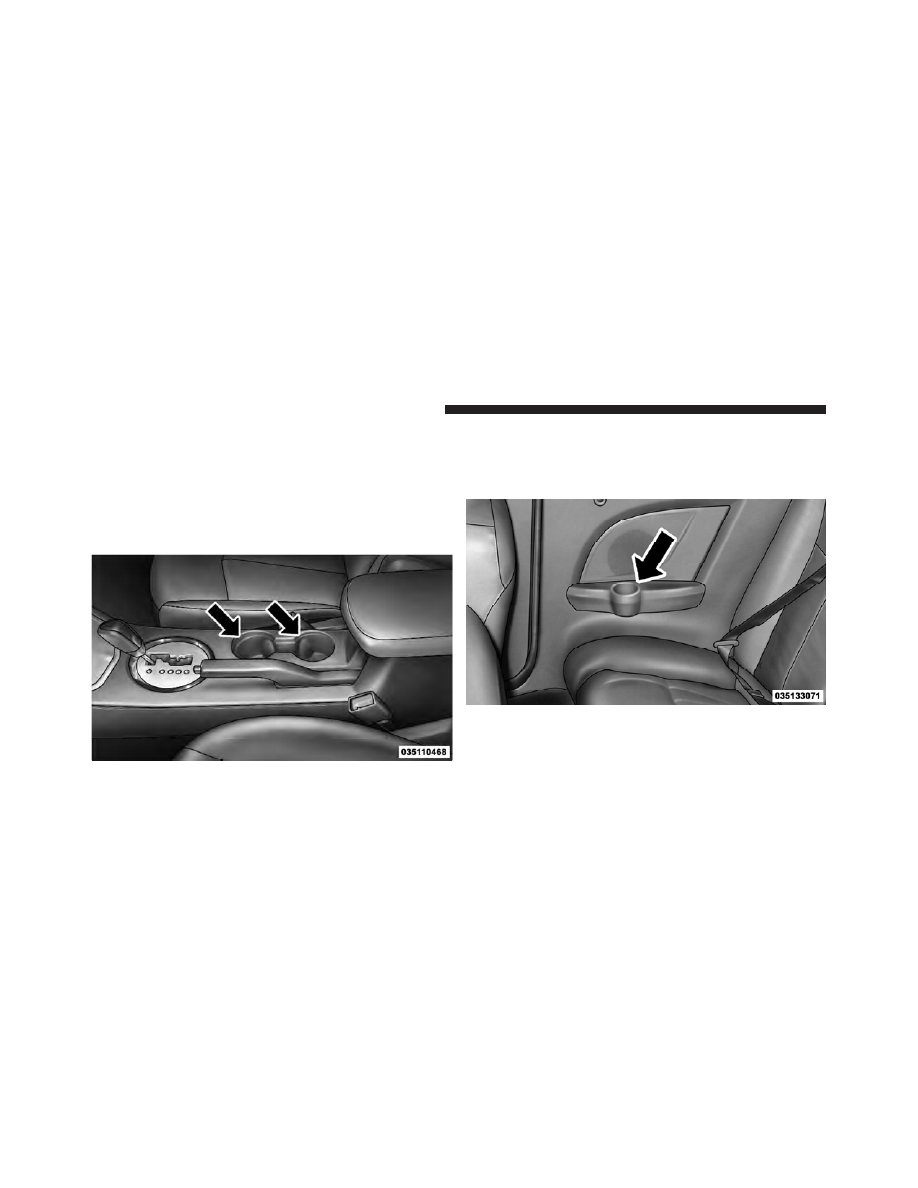

Front Cupholders

Rear Seat Cupholder

148

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

If containers of hot liquid are place in the cupholder,
they can spill when the door is closed, burning the
occupants. Be careful when closing the doors to avoid
injury.

CONSOLE FEATURES

Storage

The center console contains a cubby bin with flip-down
cover located below the climate controls. This compart-
ment also contains a 12 Volt electrical outlet.

WARNING!

Do not place ashes inside the cubby bin located on
the center console. A fire leading to bodily injury
could result.

Two separate storage compartments are also located
underneath the armrest.

Cubby Bin

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

149

The top compartment holds small items, such as a pen
and note pad, while the larger bottom compartment will
hold CDs and alike. The bottom compartment also con-
tains a 12 Volt power outlet and a molded-in coin holder
(designed to hold various size coins). The console’s front
opening lid allows for easy access to these compartments.

NOTE:

• A notch in the side of the console base allows for use

of a cellular phone while it is plugged into the power
outlet with the armrest latched down.

• The power outlet can also energize the cigar lighter in

the optional cup holder ash receiver.

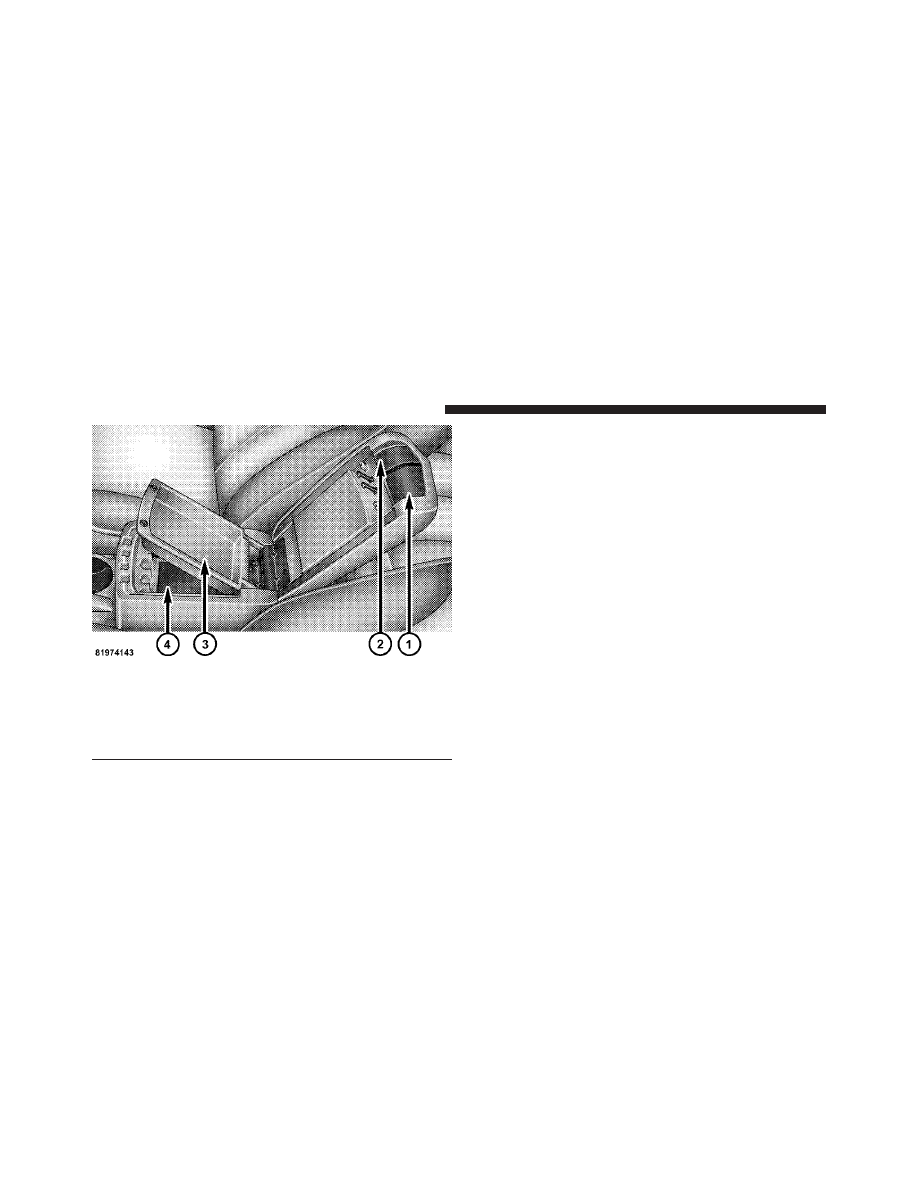

1 — Release button for top compartment
2 — Release button for bottom compartment
3 — Top Compartment
4 — Bottom Compartment. You can access this compartment

directly, without first exposing the upper compartment, by oper-

ating the Release Button for the bottom compartment with the

armrest down.

150

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Sliding Armrest — If Equipped

On some models the center console armrest slides for-
ward and rearward for added user comfort.

REAR WINDOW FEATURES

Rear Window Defroster

The rear window defroster button is located on the
climate control (Mode) knob. Press this button to

turn on the rear window defroster and the heated outside
mirrors (if equipped). An indicator in the button will
illuminate when the rear window defroster is on. The
rear window defroster automatically turns off after ap-
proximately 10 minutes. For an additional five minutes of
operation, press the button a second time.

NOTE:

To prevent excessive battery drain, use the rear

window defroster only when the engine is operating.

Arm Rest

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

151

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear

window. Do not use abrasive window cleaners on
the interior surface of the window. Use a soft cloth
and a mild washing solution, wiping parallel to
the heating elements. Labels can be peeled off
after soaking with warm water.

• Do not use scrapers, sharp instruments, or abra-

sive window cleaners on the interior surface of the
window.

• Keep all objects a safe distance from the window.

152

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

䡵 Instrument Panel Features . . . . . . . . . . . . . . . 156
䡵 Instrument Cluster . . . . . . . . . . . . . . . . . . . . 157
䡵 Instrument Cluster Descriptions . . . . . . . . . . . 158
䡵 Electronic Vehicle Information Center (EVIC) –

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 172

▫ Electronic Vehicle Information Center (EVIC)

Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

▫ Oil Change Required — If Equipped . . . . . . 174
▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . 175
▫ Compass Display . . . . . . . . . . . . . . . . . . . . 176

▫ Personal Settings (Customer-Programmable

Features) . . . . . . . . . . . . . . . . . . . . . . . . . . 179

䡵 Setting The Analog Clock . . . . . . . . . . . . . . . . 182
䡵 Media Center 230 (REQ) — AM/FM Stereo

Radio And 6–Disc CD/DVD Changer
(MP3/WMA AUX Jack) . . . . . . . . . . . . . . . . . . 182

▫ Operating Instructions - Radio Mode . . . . . . 183
▫ Operation Instructions - (Disc Mode For CD

And MP3/WMA Audio Play, DVD-Video) . . . 191

▫ Notes On Playing MP3/WMA Files . . . . . . . 193

4

▫ List Button (Disc Mode For

MP3/WMA Play) . . . . . . . . . . . . . . . . . . . . 195

▫ Info Button (Disc Mode For MP3/WMA

Play) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

䡵 Media Center 730N/430 (RER/REN/RBZ) —

AM/FM Stereo Radio And CD/DVD/HDD/
NAV — If Equipped . . . . . . . . . . . . . . . . . . . . 198

▫ Operating Instructions — Voice Command

System — If Equipped . . . . . . . . . . . . . . . . . 198

▫ Operating Instructions — Uconnect™ Phone

— If Equipped . . . . . . . . . . . . . . . . . . . . . . 198

▫ Clock Setting Procedure — RBZ Radio . . . . . 198
▫ Clock Setting Procedure —

RER/REN Radio . . . . . . . . . . . . . . . . . . . . . 200

䡵 Media Center 130 (RES) — AM/FM Stereo

Radio With CD Player (MP3 AUX Jack). . . . . . . 202

▫ Operating Instructions — Radio Mode . . . . . 202
▫ Operation Instructions — CD Mode For CD

And MP3 Audio Play . . . . . . . . . . . . . . . . . 205

▫ Notes On Playing MP3 Files . . . . . . . . . . . . 208
▫ Operation Instructions - Auxiliary Mode . . . . 210

䡵 Media Center 130 (RES/RSC) — AM/FM

Stereo Radio With CD Player (MP3 AUX Jack)
And Sirius Radio . . . . . . . . . . . . . . . . . . . . . . 211

▫ Operating Instructions — Radio Mode . . . . . 211
▫ Operation Instructions — CD Mode For CD

And MP3 Audio Play . . . . . . . . . . . . . . . . . 217

▫ Notes On Playing MP3 Files . . . . . . . . . . . . 219
▫ List Button (CD Mode For MP3 Play) . . . . . . 222
▫ Info Button (CD Mode For MP3 Play) . . . . . . 222

154

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ Operating Instructions - Uconnect™ Phone

(If Equipped) . . . . . . . . . . . . . . . . . . . . . . . 223

䡵 Uconnect™ Multimedia (Satellite Radio) — If

Equipped (REN/REQ/RER/RBZ/RES Radios
Only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223

▫ System Activation . . . . . . . . . . . . . . . . . . . . 223
▫ Electronic Serial Number/Sirius

Identification Number (ESN/SID) . . . . . . . . . 224

▫ Selecting Uconnect™ Multimedia (Satellite)

Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224

▫ Satellite Antenna . . . . . . . . . . . . . . . . . . . . . 224
▫ Reception Quality . . . . . . . . . . . . . . . . . . . . 225
▫ Operating Instructions - Uconnect™

Multimedia (Satellite) Mode . . . . . . . . . . . . . 225

▫ Operating Instructions - Uconnect™ Phone

(If Equipped) . . . . . . . . . . . . . . . . . . . . . . . 227

䡵 Remote Sound System Controls —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 228

▫ Right-Hand Switch Functions . . . . . . . . . . . . 228
▫ Left-Hand Switch Functions For Radio

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . 229

▫ Left-Hand Switch Functions For Media (i.e.,

CD) Operation . . . . . . . . . . . . . . . . . . . . . . 229

䡵 CD/DVD Disc Maintenance . . . . . . . . . . . . . . 229
䡵 Radio Operation And Cellular Phones . . . . . . . 230
䡵 Climate Controls . . . . . . . . . . . . . . . . . . . . . . 230

▫ Manual Heating And Air Conditioning . . . . . 230
▫ Automatic Temperature Control (ATC) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 235

▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . 240

4

UNDERSTANDING YOUR INSTRUMENT PANEL

155
