A WORD ABOUT YOUR KEYS

The authorized dealer that sold you your new vehicle has
the key code numbers for your vehicle locks. These
numbers can be used to order duplicate keys from your
authorized dealer. Ask your authorized dealer for these
numbers and keep them in a safe place.

Ignition Key Removal

Place the shift lever in PARK and make sure that the shift
lever knob pushbutton has returned to the outward
position. Turn the ignition switch to the ACC position,
push the key and cylinder inward, rotate the key to the
LOCK position, and remove the key.

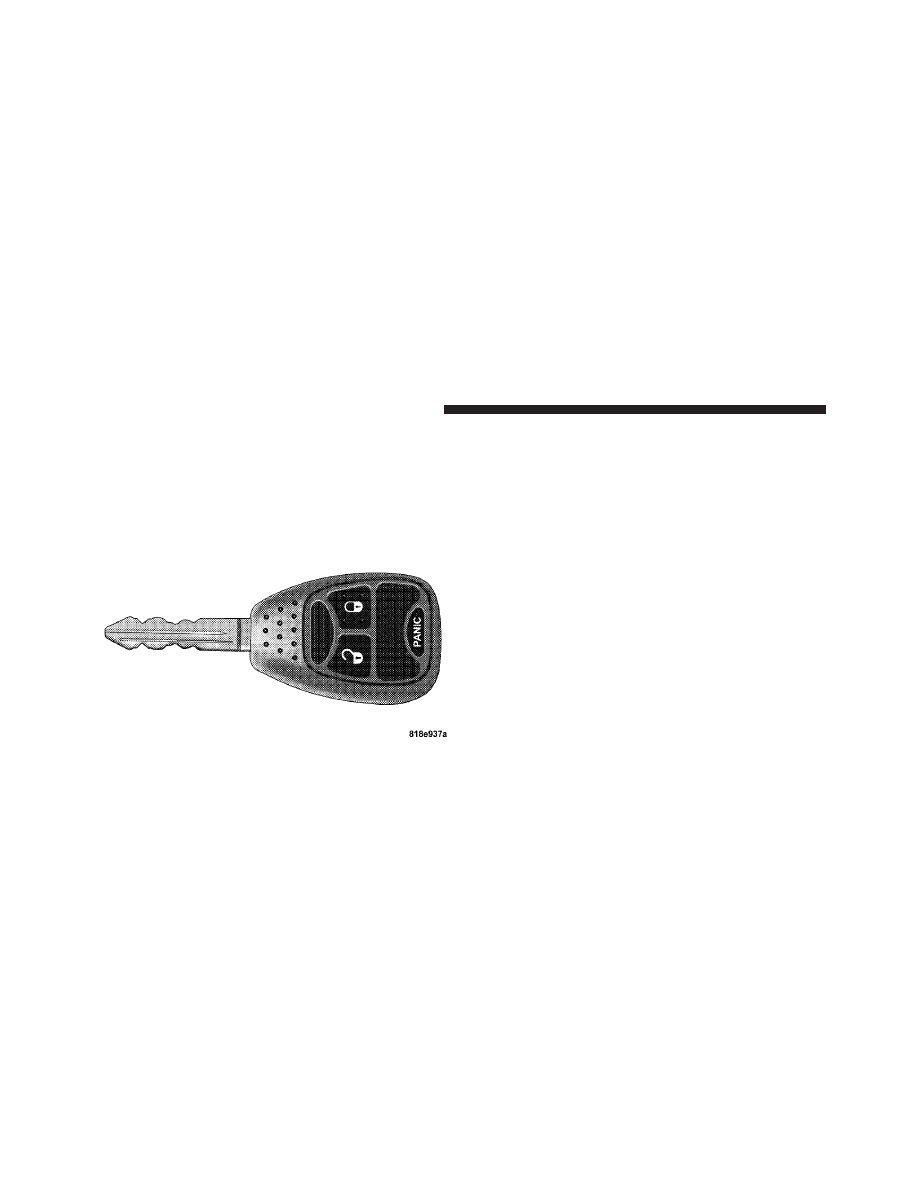

Three Button Vehicle Key

12

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

NOTE:

If you try to remove the key before you place the

shift lever in PARK, the key may become trapped tem-
porarily in the ignition cylinder. If this occurs, rotate the

key to the right slightly, then remove the key as de-
scribed. If a malfunction occurs, the system will trap the
key in the ignition cylinder to warn you that this safety
feature is inoperable. The engine can be started and
stopped but the key cannot be removed until you obtain
service.

WARNING!

Never leave children alone in a vehicle. Leaving
unattended children in a vehicle is dangerous for a
number of reasons. A child or others could be seri-
ously or fatally injured. Don’t leave the key in the
ignition. A child could operate power windows,
other controls, or move the vehicle.

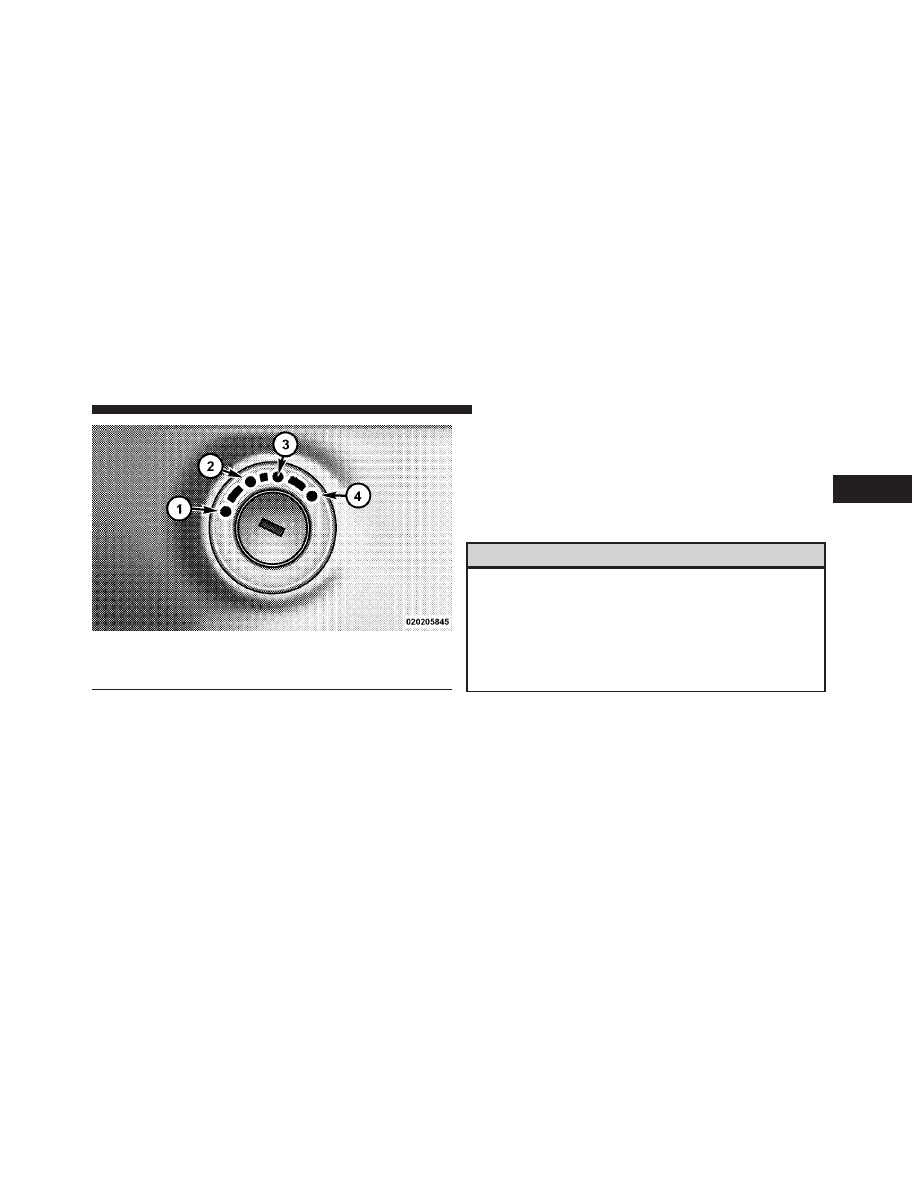

Ignition Switch Positions

1 — LOCK

3 — ON

2 — ACC (ACCESSORY)

4 — START

2

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

13

CAUTION!

An unlocked vehicle is an invitation to thieves.
Always remove the key from the ignition and lock all
doors when leaving the vehicle unattended.

Locking Doors with a Key

You can insert the key with either side up. To lock the
door, turn the key rearward. To unlock the door, turn the
key forward. For door lock lubrication, refer to “Mainte-
nance Procedures” in “Maintaining Your Vehicle”.

Key-In-Ignition Reminder

Opening the driver’s door when the key is in the ignition,
sounds a signal to remind you to remove the key.

NOTE:

With the driver’s door open, and the key in the

ignition, both the power door locks and Remote Keyless
Entry (RKE) will not function.

STEERING WHEEL LOCK — IF EQUIPPED

Your vehicle may be equipped with a passive steering
wheel lock. This lock prevents steering the vehicle with-
out the ignition key. If the steering wheel is moved
approximately a half turn in either direction and the key
is not in the ignition switch, the steering wheel will lock.

To Manually Lock the Steering Wheel

With the engine running, turn the steering wheel upside
down, turn off the engine and remove the key. Turn the
steering wheel slightly in either direction until the lock
engages.

To Release the Steering Wheel Lock

Insert the key in the ignition switch and start the engine.
If the key is difficult to turn, move the wheel slightly to
the right or left to disengage the lock.

NOTE:

If you turned the wheel to the right to engage

the lock, you must turn the wheel slightly to the right to

14

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

disengage it. If you turned the wheel to the left to engage
the lock, turn the wheel slightly to the left to disengage it.

Automatic Transaxle Ignition Interlock System —
If Equipped

This system prevents the key from being removed unless
the shift lever is in PARK and the shift knob pushbutton
is out. It also prevents shifting out of PARK unless the
key is in the ON position and the brake pedal is
depressed.

SENTRY KEY

姞

— IF EQUIPPED

The Sentry Key

威 Immobilizer System prevents unautho-

rized operation of the vehicle by disabling the engine.
The system will shut the engine off after two seconds of
running if an invalid key is used to start the vehicle. This
system utilizes ignition keys, which have an electronic
chip (transponder) embedded into them. Only keys that
have been programmed to the vehicle can be used to start
and operate the vehicle.

The Sentry Key

威 Immobilizer System does not need to be

armed or activated. Operation of the system is automatic
regardless if the vehicle is locked or unlocked. During
normal operation, the Vehicle Security Light will come on
for three seconds immediately after the ignition switch is
turned on for a bulb check. Afterwards, if the bulb
remains on, this indicates a problem with the electronics.

If the bulb begins to flash after the bulb check, this
indicates that an invalid key has been used to start the
vehicle. Both of these conditions will result in the engine
being shut off after two seconds of running.

Keep in mind that an unprogrammed key is also consid-
ered an invalid key even if it is cut to fit the ignition lock
cylinder for that vehicle.

If the Vehicle Security Light comes on during normal
vehicle operation (when the vehicle has been running for

2

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

15

longer than 10 seconds), a fault has been detected in the
electronics and the vehicle should be serviced as soon as
possible by an authorized dealer.

NOTE:

The Sentry Key

威 Immobilizer System is not

compatible with remote starting systems. Use of these
systems may result in vehicle starting problems and loss
of security protection.

All of the keys provided with a new vehicle have been
programmed to that vehicle’s electronics.

Replacement Keys

NOTE:

Only keys that have been programmed to the

vehicle electronics can be used to start the vehicle. Once
a Sentry Key

威 has been programmed to a vehicle, it

cannot be programmed to any other vehicle.

CAUTION!

Always remove Sentry Keys

威 from the vehicle and

lock all doors when leaving the vehicle unattended.

At the time of purchase, the original owner is provided
with a four-digit Personal Identification Number (PIN).
This PIN is required for replacement of keys by an
authorized dealer. Duplication of keys must be per-
formed at an authorized dealer. This procedure consists
of programming a blank key to the vehicle electronics. A
blank key is one which has never been programmed.

NOTE:

When having the Sentry Key

威 Immobilizer

System serviced, bring all vehicle keys with you to the
authorized dealer.

16

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

Sentry Key

姞

Programming

If you have two valid Sentry Keys

威, you can program

new Sentry Keys

威 to the system by performing the

following procedure:

1. Cut the additional Sentry Key

威 Transponder blank(s)

to match the ignition switch lock cylinder key code.

2. Insert the first valid key into the ignition switch. Turn
the ignition switch to the ON position for at least three
seconds, but no longer than 15 seconds. Then, turn the
ignition switch to the LOCK position and remove the first
key.

3. Insert the second valid key into the ignition switch.
Turn the ignition switch to the ON position within
15 seconds. After 10 seconds, a chime will sound. In
addition, the Vehicle Security Light will begin to flash.
Turn the ignition switch to the LOCK position and
remove the second key.

4. Insert a blank Sentry Key

威 into the ignition switch.

Turn the ignition switch to the ON position within
60 seconds. After 10 seconds, a single chime will sound.
In addition, the Vehicle Security Light will stop flashing.
To indicate that programming is complete, the indicator
light will turn on again for three seconds and then turn
off.

The new Sentry Key

威 has been programmed. The Re-

mote Keyless Entry (RKE) transmitter will also be
programmed during this procedure.

Repeat this proce-

dure to program up to a total of eight keys. If you do not
have a programmed Sentry Key

威, contact your autho-

rized dealer for details.

NOTE:

If a programmed key is lost, see your authorized

dealer to have all remaining keys erased from the sys-
tems memory. This will prevent the lost key from starting

2

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

17

your vehicle. The remaining keys must then be repro-
grammed. All vehicle keys must be taken to the autho-
rized dealer at the time of service to be reprogrammed.

General Information

The Sentry Key

威 system complies with FCC rules Part 15

and with RSS-210 of Industry Canada. Operation is
subject to the following conditions:

• This device may not cause harmful interference.
• This device must accept any interference that may be

received, including interference that may cause undes-
ired operation.

VEHICLE SECURITY ALARM — IF EQUIPPED

The Vehicle Security Alarm monitors the doors, liftgate,
and ignition switch for unauthorized operation. The
Vehicle Security Alarm provides both audible and visible
signals when activated.

If something triggers the Vehicle Security Alarm, it signal
for about 18 minutes. For the first three minutes the horn
will sound and the headlights, park lights, tail lights and
the Vehicle Security Light in the cluster will flash. Then
the exterior lights will flash for another 15 minutes.

If the disturbance that triggered the alarm is no longer
present (doors, liftgate, ignition switch), the alarm will
continue to sound until three minutes of alarm time is
reached.

To Set the Alarm

1. Remove the key from the ignition switch and get out
of the vehicle.

2. Lock the door using either the power door lock switch,
or the Remote Keyless Entry (RKE) transmitter, and close
all doors.

3. The Vehicle Security Light in the instrument cluster
will flash rapidly for 16 seconds. This shows that the

18

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

Vehicle Security Alarm is arming. During this period, if a
door is opened, the ignition switch is turned ON, or the
power door locks are unlocked by either the power door
lock switch or the RKE transmitter, the Vehicle Security
Alarm will automatically disarm. After 16 seconds, the
Vehicle Security Light will flash slowly. This shows that
the Vehicle Security Alarm is fully armed.

To Disarm the Alarm

Unlock a front door using the RKE transmitter.

Starting the vehicle with a valid Sentry Key

威 will disarm

the Vehicle Security Alarm. A valid key is one that is
programmed to that particular vehicle. A valid key will
disarm the Vehicle Security Alarm. An invalid key will
trigger the alarm.

Tamper Alert
If the horn sounds three times when you unlock a front
door using the RKE transmitter, the alarm has been
activated. Check the vehicle for tampering.

Security System Manual Override

The Vehicle Security Alarm will not arm if you lock the
doors using the manual door lock plunger.

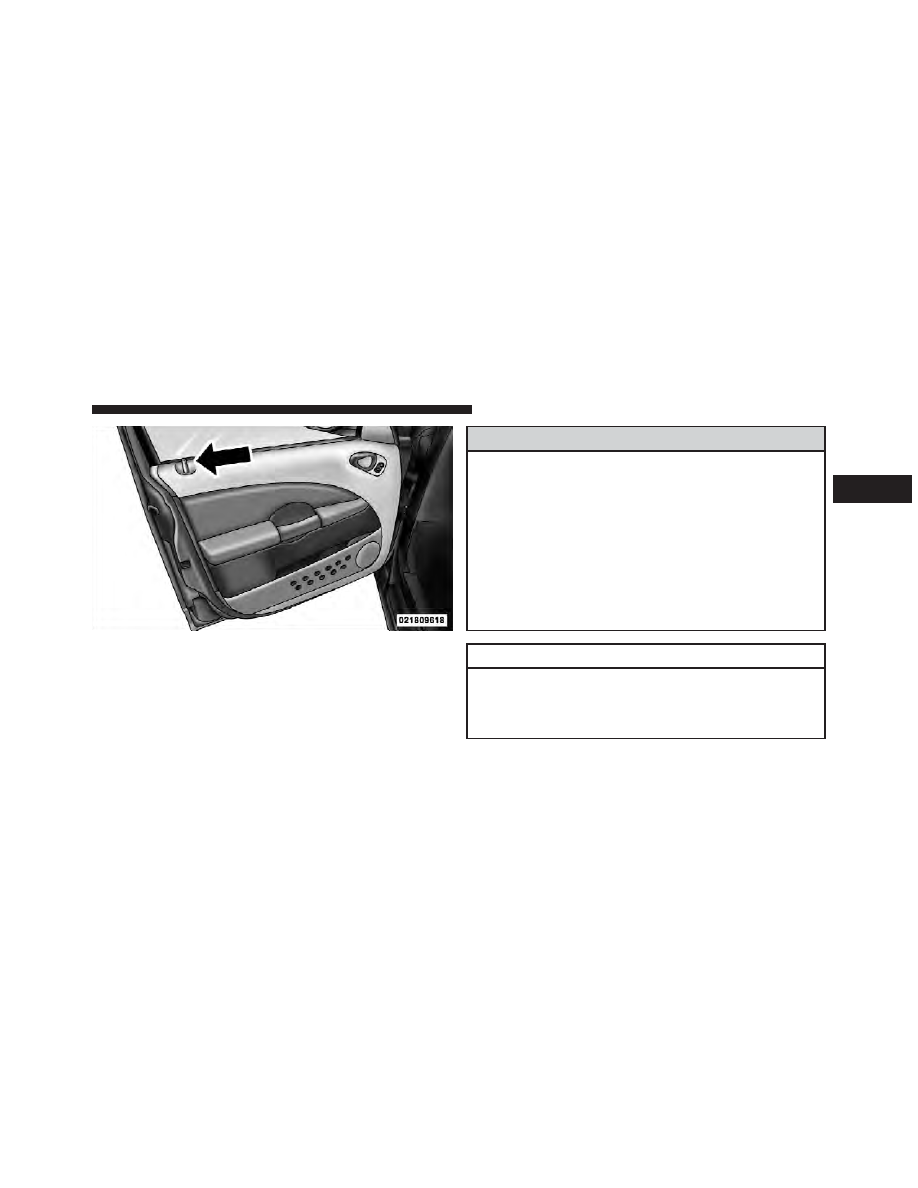

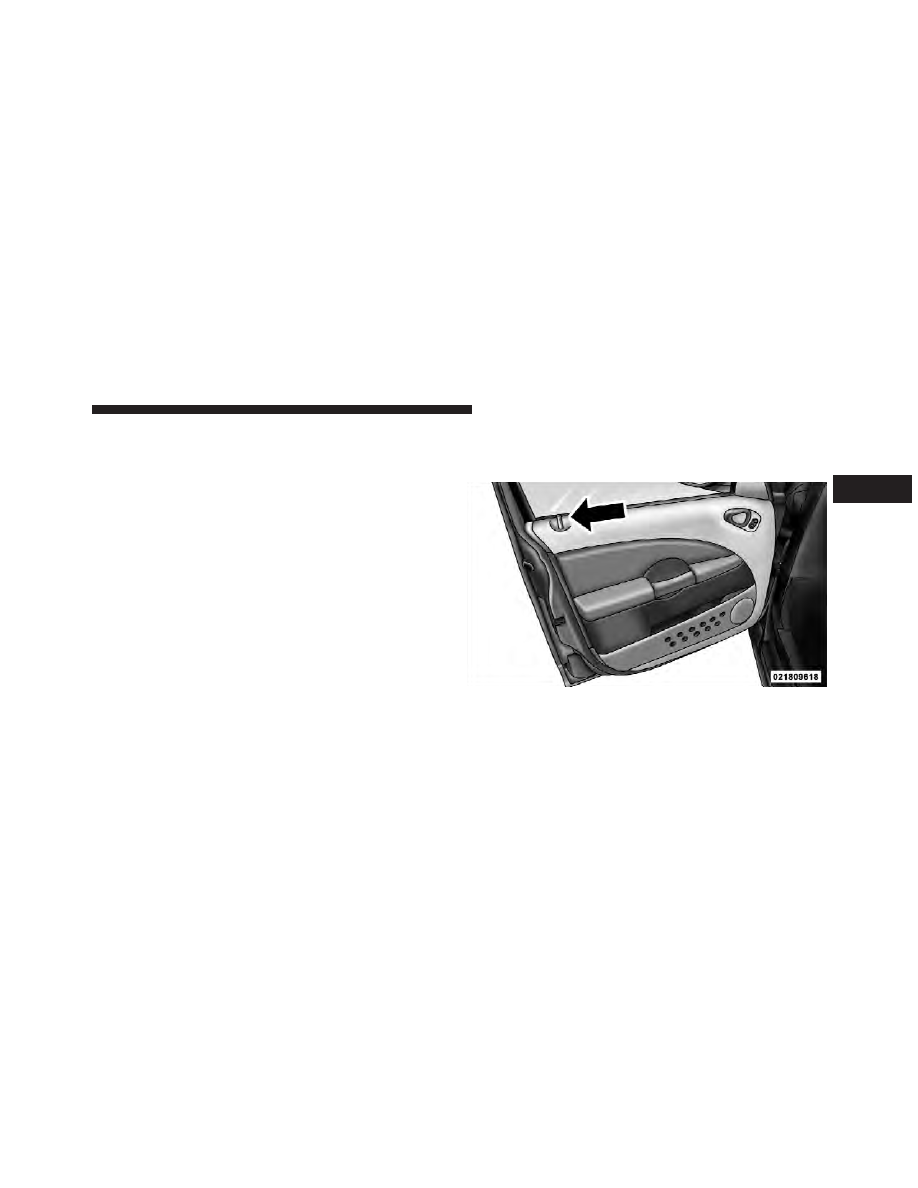

Door Lock Plunger

2

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

19

REMOTE KEYLESS ENTRY (RKE)

This system allows you to lock or unlock the doors and
liftgate, or activate the Panic Alarm from distances ap-
proximately 66 ft (20 m) using a hand-held RKE trans-
mitter. The RKE transmitter does not need to be pointed
at the vehicle to activate the system.

NOTE:

The line of transmission must not be blocked

with metal objects.

To Unlock the Doors and Liftgate

Press and release the UNLOCK button on the RKE
transmitter once to unlock only the driver’s door or twice
to unlock all the doors and liftgate. When the UNLOCK
button is pressed, the illuminated entry will initiate and
the parking lights will flash on twice. The time for this
feature is programmable on vehicles equipped with
Electronic Vehicle Information Center (EVIC). Refer to
“Electronic Vehicle Information Center (EVIC)/Personal
Settings (Customer-Programmable Features)” in “Under-
standing Your Instrument Panel” for further information.

NOTE:

The system can also be programmed to unlock

all doors on the first press of the UNLOCK button. For

Three Button Remote Keyless Entry (RKE) Transmitter

20

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

EVIC-equipped vehicles refer to “Electronic Vehicle In-
formation Center (EVIC)/Personal Settings (Customer-
Programmable Features)” in “Understanding Your In-
strument Panel” for further information. For non-EVIC-
equipped vehicles, perform the following steps:

1. Press and hold the LOCK button on a programmed
RKE transmitter.

2. Continue to hold the LOCK button at least four
seconds, but not longer than 10 seconds, then press and
hold the UNLOCK button. A single chime will sound to
indicate that this feature has changed.

3. Release both buttons at the same time.

4. Test the feature while outside of the vehicle, by
pressing the LOCK/UNLOCK button on the RKE trans-
mitter.

NOTE:

Pressing the LOCK button on the RKE transmit-

ter while you are inside the vehicle will activate the

Security Alarm. Opening a door with the Security Alarm
activated will cause the alarm to sound. Press the UN-
LOCK button to deactivate the Security Alarm.

5. If the desired programming was not achieved or to
reactivate this feature, repeat the above steps.

To Lock the Doors and Liftgate

Press and release the LOCK button on the RKE transmit-
ter to lock all doors. The turn signal lights will flash and
the horn will chirp once to acknowledge the lock signal.
If desired, the “Sound Horn on Lock” feature can be
turned on or off. For EVIC-equipped vehicles, refer to
“Electronic Vehicle Information Center (EVIC) — If
Equipped/Personal Settings (Customer-Programmable
Features)” in “Understanding Your Instrument Panel” for
further information. For non-EVIC-equipped vehicles,
perform the following steps:

1. Press the LOCK button for 4 to 10 seconds.

2

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

21

2. While the LOCK button is pressed (after four seconds),
press the PANIC button. Release both buttons.

The “Sound Horn on Lock” feature can be reactivated by
repeating this procedure.

To Turn Off “Flash Lights with Lock”

NOTE:

The “Flash Lights with Lock” feature can be

turned on or off. For EVIC-equipped vehicles refer to
“Electronic Vehicle Information Center (EVIC) — If
Equipped/Personal Settings (Customer-Programmable
Features)” in “Understanding Your Instrument Panel” for
further information. For non-EVIC-equipped vehicles,
perform the following steps:

1. Press the UNLOCK button for 4 to 10 seconds.

2. While the UNLOCK button is pressed, (after four
seconds) press the LOCK button. Release both buttons.

3. Test the “Flash Lights with Lock” feature while out-
side of the vehicle by pressing the LOCK button on the
RKE transmitter with the ignition in the LOCK position,
and the key removed.

NOTE:

Pressing the LOCK button on the RKE transmit-

ter while you are in the vehicle will activate the Security
Alarm. Opening a door with the Security Alarm activated
will cause the alarm to sound. Press the UNLOCK button
to deactivate the Security Alarm.

The “Flash Lights on Lock” features can be reactivated by
repeating this procedure.

Panic Alarm

The Panic Alarm mode flashes the park lights, and
sounds the horn for about three minutes or until the
alarm is turned off.

22

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

Using The Panic Alarm
To turn the Panic Alarm feature ON or OFF, press and
hold the PANIC button on the RKE transmitter for at
least one second and release. When the Panic Alarm is on,
the headlights and park lights will flash, the horn will
pulse on and off, and the interior lights will turn on.

The Panic Alarm will stay on for three minutes unless
you turn it off by pressing the PANIC button a second
time or if the vehicle speed is 5 mph (8 km/h) or greater.

NOTE:

When you turn off the Panic Alarm by pressing

the PANIC button a second time, you may have to be
closer to the vehicle due to the Radio Frequency (RF)
noises of the system.

To Program Additional Transmitters

Each vehicle is shipped from the assembly plant with two
RKE transmitters programmed only for that vehicle. A

total of eight RKE transmitters can be programmed to
your vehicle through the use of a currently-programmed
RKE transmitter.

NOTE:

If vehicle is equipped with the optional EVIC in

the instrument cluster, the RKE transmitters may also be
programmed through the EVIC display.

Use the following procedure to program additional RKE
transmitters if the vehicle is not equipped with Sentry
Key

威:

NOTE:

When entering program mode using currently-

programmed RKE transmitter, all other programmed
transmitters will be erased and you will have to repro-
gram them for your vehicle.

1. Gather every transmitter that is to be used with the
vehicle, including any transmitters that are currently
programmed.

2

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

23

2. Enter your vehicle and close all doors.

3. Fasten your seatbelt. (Fastening the seatbelt will cancel
any chimes that may confuse you during this program-
ming procedure.)

4. Place the key into the ignition.

5. Turn the ignition to the ON position. Do not start the
engine

.

6. Press and hold the UNLOCK button on the RKE
transmitter.

7. After holding the UNLOCK button for four seconds,
also press the PANIC button within six seconds.

8. When a single chime is heard, release both buttons.
The chime is an indication that you have successfully
entered program mode. All RKE transmitters that are to
be programmed must be done so within 60 seconds of
when the chime was heard.

9. Using the RKE transmitter to be programmed, press
and release both the LOCK and UNLOCK buttons,
simultaneously.

10. A single chime will be heard.

11. Within four seconds of hearing the chime, press and
release the UNLOCK button on the RKE transmitter.

12. A single chime will be heard.

13. Repeat steps 8 through 10 to program up to six
additional RKE transmitters.

14. Turn the ignition to the OFF position.

15. Your vehicle will remain in program mode up to
60 seconds from when the original chime was heard.
After 60 seconds, all programmed RKE transmitters
function normally.

NOTE:

If you do not have a programmed RKE trans-

mitter, contact your authorized dealer for details.

24

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

General Information

This device complies with Part 15 of the FCC rules and
RSS 210 of Industry Canada. Operation is subject to the
following conditions:

• This device may not cause harmful interference.
• This device must accept any interference received,

including interference that may cause undesired
operation.

NOTE:

Changes or modifications not expressly ap-

proved by the party responsible for compliance could
void the user’s authority to operate the equipment.

If your RKE transmitter fails to operate from a normal
distance, check for these two conditions:

1. A weak battery in the transmitter. The expected life of
the battery is a minimum of three years.

2. Closeness to a radio transmitter such as a radio station
tower, airport transmitter, and some mobile or CB radios.

Transmitter Battery Replacement

NOTE:

Perchlorate Material – special handling may ap-

ply. See www.dtsc.ca.gov/hazardouswaste/perchlorate.

The recommended replacement battery is CR2032.

2

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

25

1. If the RKE transmitter is equipped with a screw,
remove the screw. With the RKE transmitter buttons
facing down, use a flat blade to pry the two halves of the
RKE transmitter apart. Make sure not to damage the
elastomer seal during removal.

2. Remove and replace the battery. Avoid touching the
new battery with your fingers. Skin oils may cause
battery deterioration. If you touch a battery, clean it with
rubbing alcohol.

3. To reassemble the RKE transmitter case, snap the two
halves together.

NOTE:

If the RKE transmitter is equipped with a screw,

reinstall and tighten the screw until snug.

DOOR LOCKS

Manual Door Locks

Use the manual door lock plunger to lock the doors from
inside the vehicle. If the plunger is down when the door
is closed, the door will lock. Therefore, make sure the key
is not inside the vehicle before closing the door.

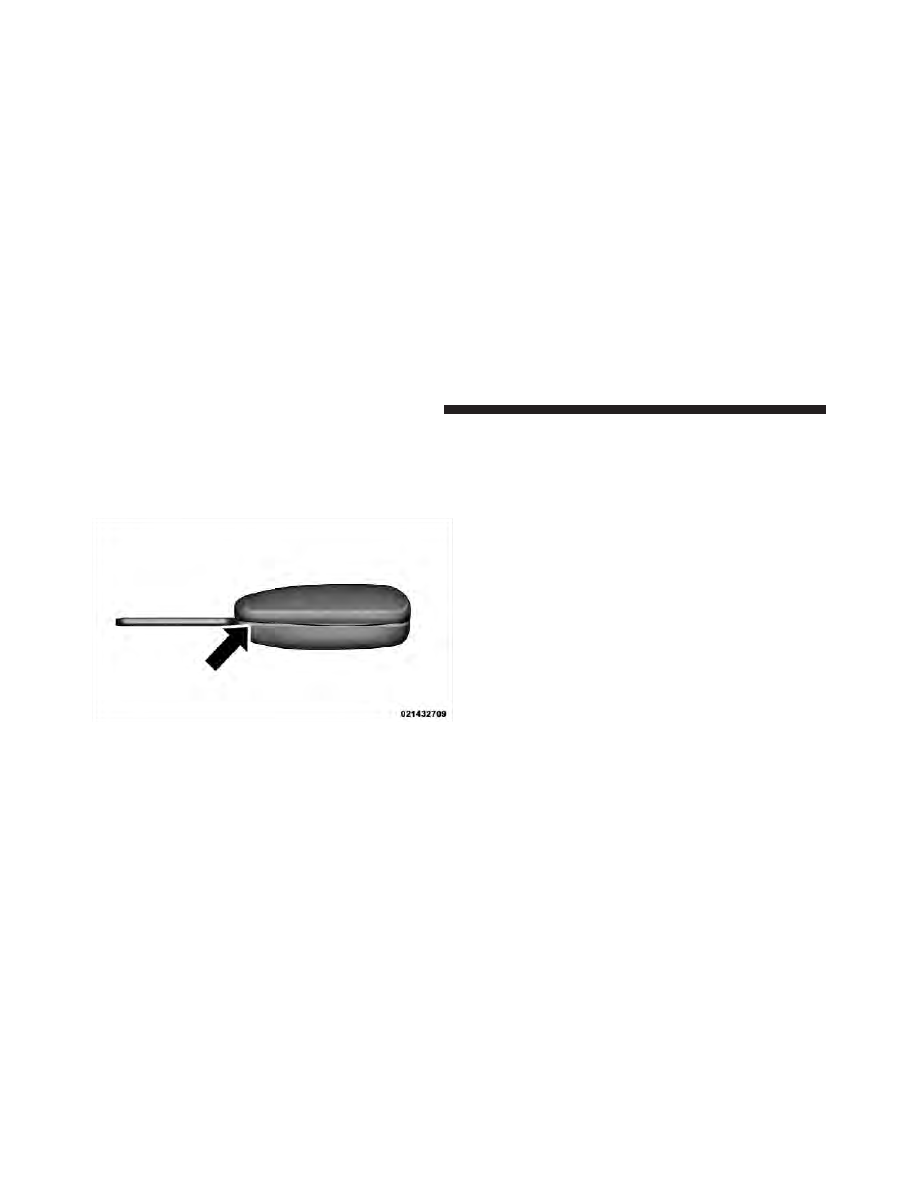

Separating RKE Transmitter Halves

26

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

WARNING!

• For personal security and safety in the event of an

accident, lock the vehicle doors while you drive,
when you park, and when leaving the vehicle.

• When leaving the vehicle, always remove the key

from the ignition lock, and lock your vehicle. Do
not leave children unattended in the vehicle, or
with access to an unlocked vehicle. Unsupervised
use of vehicle equipment may cause severe per-
sonal injuries and death.

CAUTION!

An unlocked vehicle is an invitation to thieves.
Always remove the key from the ignition and lock all
the doors when leaving the vehicle unattended.

Door Lock Plunger

2

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

27
