Sunroof Operation

Opening Sunroof Manually
Press the switch rearward and hold, and the sunroof will
open automatically from any position. The sunroof will
open fully, then stop automatically. During this opera-
tion, any release of the sunroof switch will stop the
sunroof.

Opening Sunroof - Express
Press the switch rearward and release, and the sunroof
will open automatically from any position. The sunroof
will open fully, then stop automatically. This is called
Express Open. During Express Open operation, any
movement of the sunroof switch will stop the sunroof.

Closing Sunroof Manually
To close the sunroof from an open or vent position, press
and hold the switch forward. The sunroof will close fully
and stop automatically. Release the switch to stop sun-
roof travel at any point.

Venting Sunroof - Express
Press and release the

⬙V⬙ button, and the sunroof will

open to the vent position. This is called Express Vent.

Closing Sunroof - Express
Press the switch forward and release, and the sunroof
will close automatically from any position. The sunroof
will close fully, then stop automatically. This is called
Express Close. During Express Close operation, any
movement of the sunroof switch will stop the sunroof.

Auto Sunroof Express With Anti-Pinch Protection
— If Equipped

During express closing, anytime an obstacle that restricts
glass movement is detected, the motor will stop and
reverse travel to avoid pinching the object.

156

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Sunshade Operation

The sunshade can be opened manually. However, the
sunshade will open automatically as the sunroof opens.

NOTE:

The sunshade cannot be closed if the sunroof is

open.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if so equipped) in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with
the rear windows open, then open the front and rear
windows together to minimize the buffeting. If the
buffeting occurs with the sunroof open, adjust the sun-
roof opening to minimize the buffeting.

Sunroof Maintenance

Use only a nonabrasive cleaner and a soft cloth to clean
the glass panel.

Ignition Off Operation

For vehicles not equipped with the Electronic Vehicle
Information Center (EVIC), the power sunroof switch
will remain active for 45 seconds after the ignition switch
is turned OFF. Opening either front door will cancel this
feature.

For vehicles equipped with the EVIC, the power sunroof
switch will remain active for up to 10 minutes after the
ignition switch is turned OFF. Opening either front door
will cancel this feature. The time is programmable. For
details, refer to “Key-Off Power Delay,” under “Personal
Settings (Customer-Programmable Features)” under
“Electronic Vehicle Information Center (EVIC)” in Sec-
tion 4 of this manual.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

157

3

ELECTRICAL POWER OUTLETS

There are two 12-Volt electrical outlets on this vehicle.
Both of the outlets are protected by a fuse.

The instrument panel power outlet, located below the
climate control knobs, has power available only when the
ignition is ON. This outlet will also operate a conven-
tional cigar lighter unit.

NOTE:

If desired, the instrument panel power outlet

can be converted by your authorized dealer to provide
power with the ignition switch while in the LOCK
position.

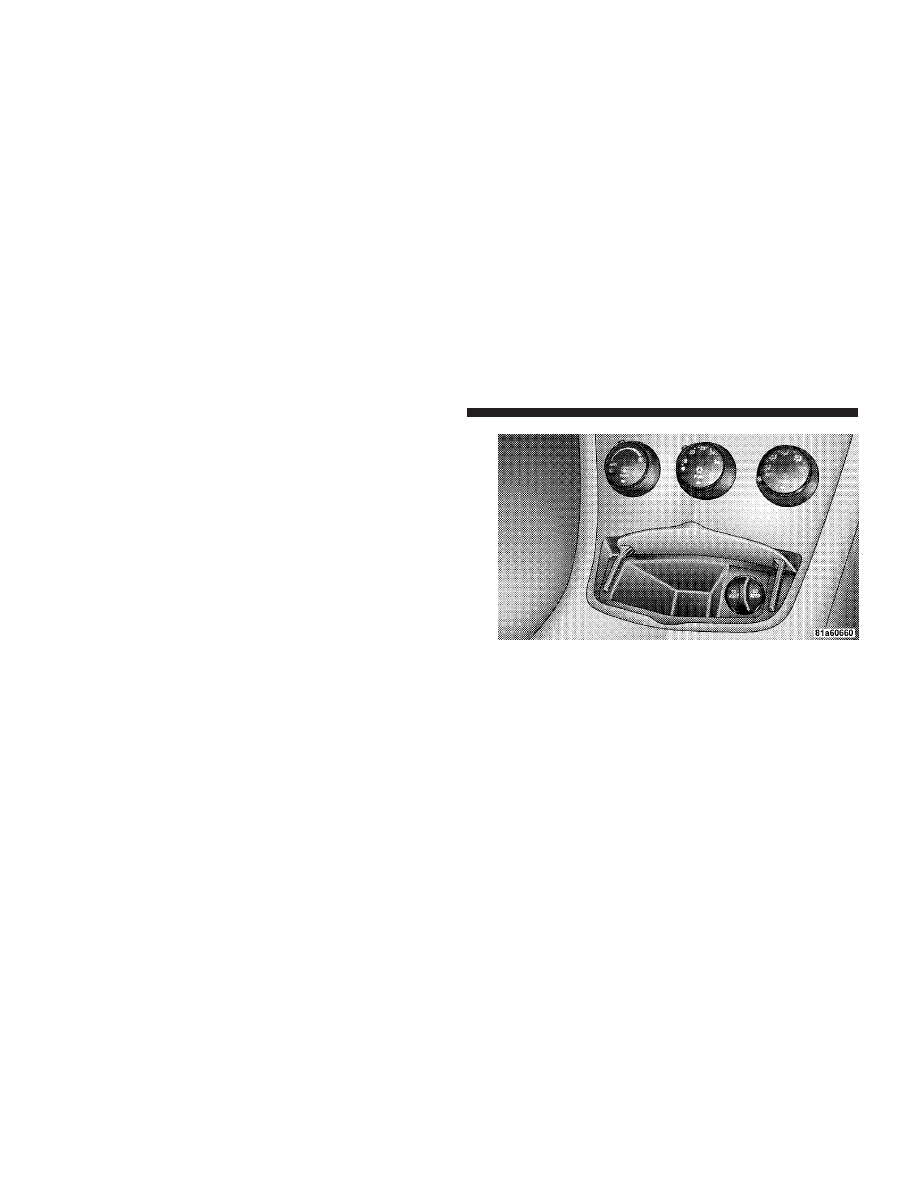

Instrument Panel Power Outlet

158

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The center console power outlet is powered directly from
the battery (power available at all times). Items plugged
into this outlet may discharge the battery and/or prevent
engine starting.

WARNING!

To avoid serious injury or death:
• Do not use a three-prong adapter.

• Do not insert any objects into the receptacles.

• Do not touch with wet hands.
• Close the lid when not in use and while driving

the vehicle.

• If this outlet is mishandled, it may cause an

electric shock and failure.

Console Interior

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

159

3

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent engine starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will degrade the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

CIGAR LIGHTER AND ASH RECEIVER — IF
EQUIPPED

An optional ash receiver is available from your autho-
rized dealer and will fit in the center console front
cupholder.

Ash Receiver

160

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION!

For vehicles equipped with the heated and cooled
cupholder, locate the cup holder ash receiver in the
forward cupholder.

The optional ash receiver also comes with a cigar lighter.
You may use the power outlet, located in the instrument
panel below the climate control knobs, or in the bottom of
the console compartment, for this cigar lighter.

CUPHOLDERS

Heated/Cooled Cupholder — If Equipped

With this feature the rear cavity of the cupholder can
keep cool beverages cool, and hot beverages hot. The rear
cupholder heats to 140°F (60 °C) or cools to 35°F (1.6 °C).

The switch is located on the front of the center console
and has three positions: Heat, Off, Cool.

When the unit is on and the LED is Red, the cup holder
is being heated. When the LED is Blue, the cup holder is
being cooled.

Heated or Cooled Cupholder

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

161

3

CAUTION!

Make sure the beverage container can withstand the
temperatures shown above, when using the Cooled
or Heated Cupholder.

Rear Bottle Holders

There are built-in bottle holders located in both rear door
trim panels.

WARNING!

If containers of hot liquid are placed in the bottle
holder, they can spill when the door is closed, burn-
ing the occupants. Be careful when closing the doors
to avoid injury.

Rear Bottle Holder

162

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

STORAGE

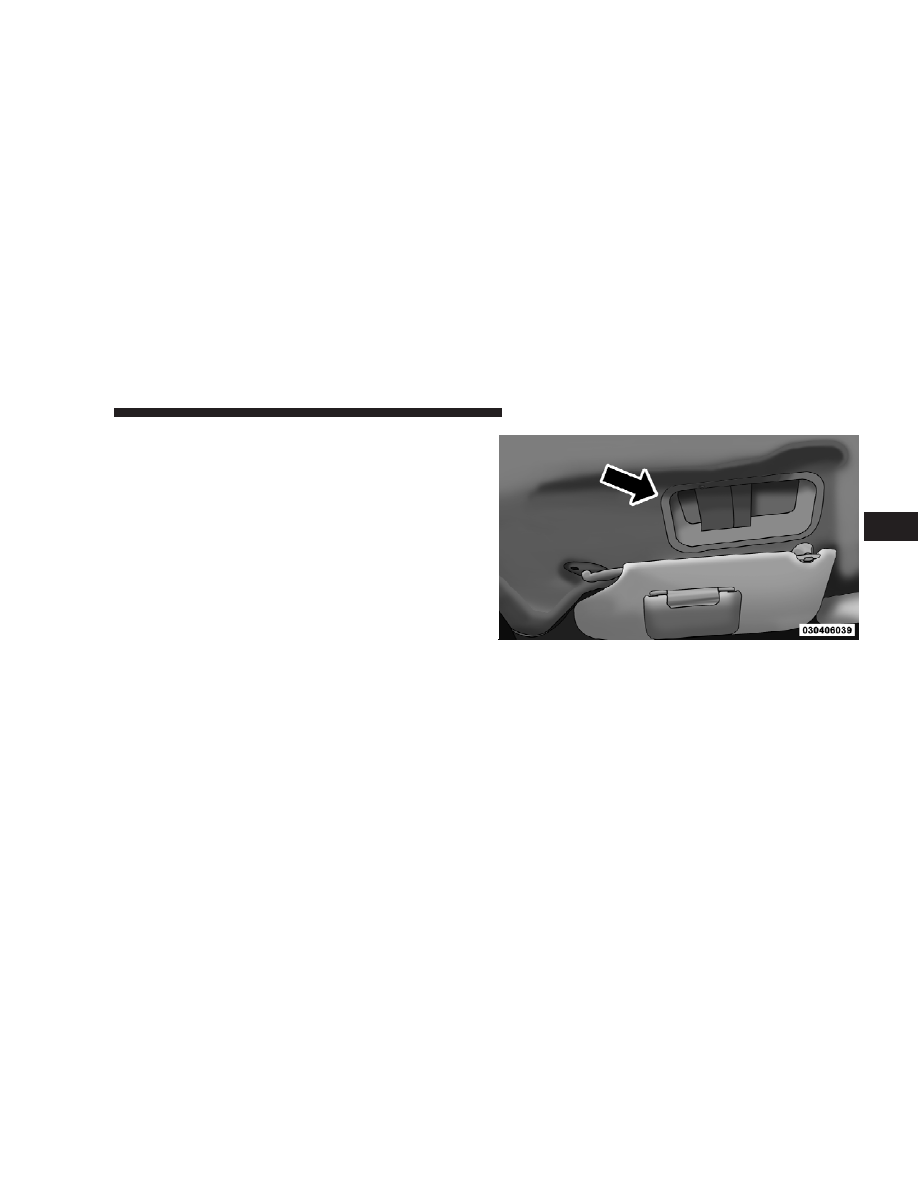

Driver’s Side Sunglass Holder — If Equipped

An integrated sunglass holder is located in the headliner
above the sun visor. To access the sunglass holder, lower
the sun visor. Small items such as toll tickets can be
stored between the two straps, while sunglasses or other
items can be stored above the two straps.

Sunglass Holder

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

163

3

Cargo Area

The 60/40 split-folding rear seat provides cargo-carrying
versatility. The seatbacks fold down easily by pulling
nylon tabs between the seatbacks and the bolsters. When
the seats are folded down, they provide a continuous,
nearly flat extension of the load floor.

When the seatback is folded to the upright position, make
sure it is latched by strongly pulling on the top of the
seatback above the seat strap.

WARNING!

• Be certain that the seatback is securely locked into

position. If the seatback in not securely locked
into position, the seat will not provide the proper
stability for child seats and/or passengers. An
improperly latched seat could cause serious injury.

(Continued)

WARNING! (Continued)

• The cargo area in the rear of the vehicle (with the

rear seatbacks in the locked-up or folded down
position) should not be used as a play area by
children when the vehicle is in motion. They could
be seriously injured in an accident. Children
should be seated and using the proper restraint
system.

• To help protect against personal injury, passengers

should not be seated in the rear cargo area. The
rear cargo space is intended for load carrying
purposes only, not for passengers, who should sit
in seats and use seat belts.

• The weight and position of cargo and passengers

can change the vehicle center of gravity and ve-
hicle handling. To avoid loss of control resulting
in personal injury, follow these guidelines for
loading your vehicle:

164

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Always place cargo evenly on the cargo floor. Put heavier
objects as low and as far forward as possible.

Place as much cargo as possible in front of the rear axle.
Too much weight or improperly placed weight over or
behind the rear axle can cause the rear of the vehicle to
sway.

Do not pile luggage or cargo higher than the top of the
seatback. This could impair visibility or become a dan-
gerous projectile in a sudden stop or collision.

CONSOLE FEATURES

The center console armrest slides forward from design
position to provide added user comfort. Two cupholders,
each of which can accommodate large beverage contain-
ers. A one piece cupholder insert for both cavities can
easily be removed for cleaning. The cupholders will also

accommodate large size cups and 20 oz. (.5 L) bottles. An
optional removable ashtray may be located in the one
cupholder.

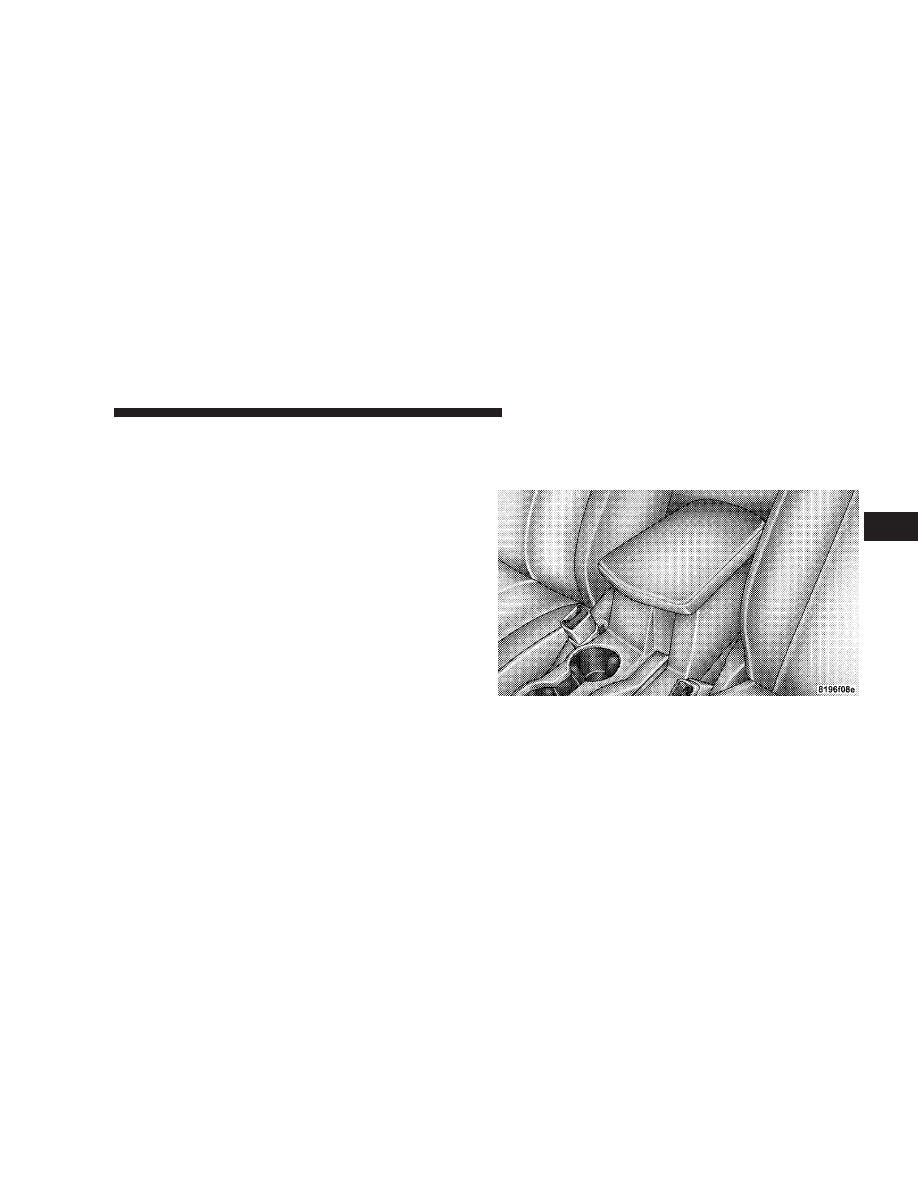

Console Features

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

165

3

Dual Storage Bins

Lifting a latch at the front of the hinged armrest provides
access to these storage areas.

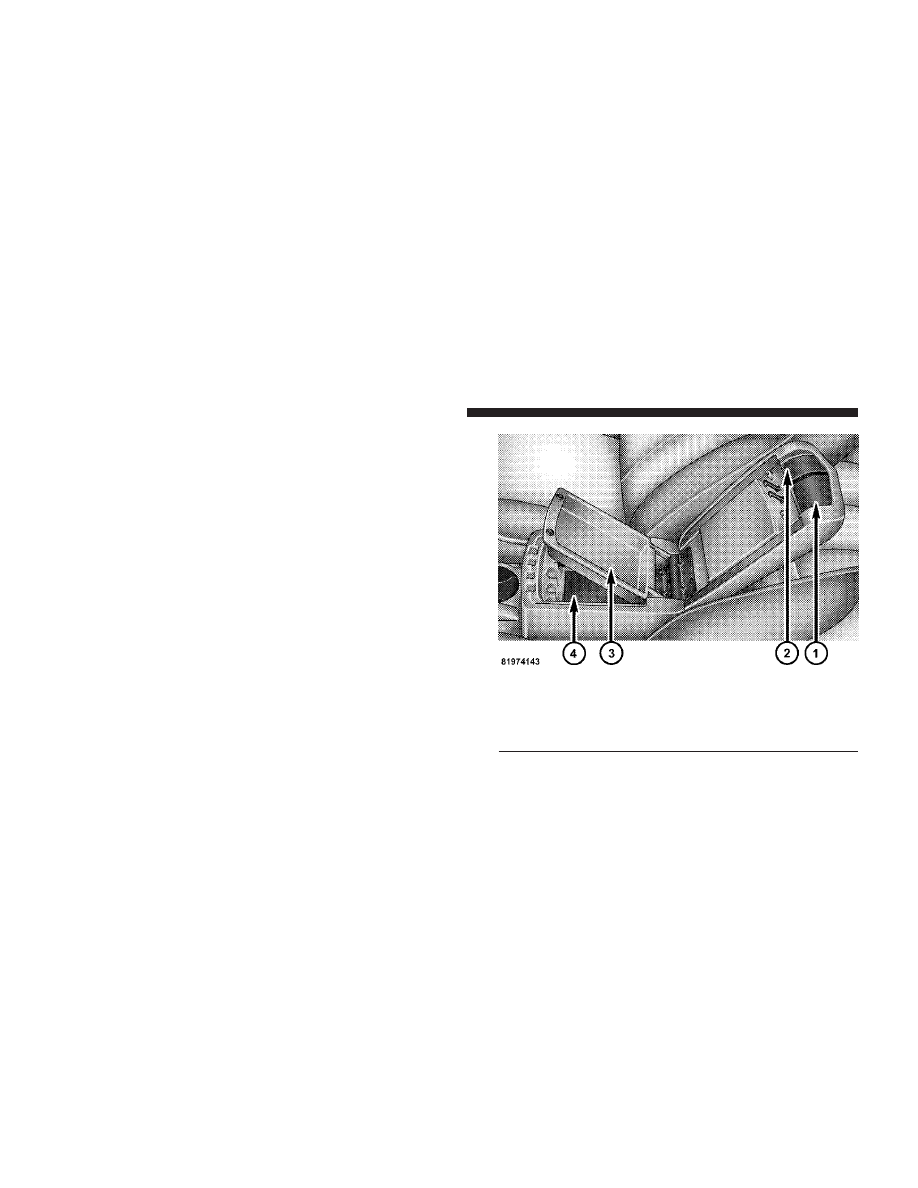

Storage Console Detail

1 — Release Top Compartment
2 — Release Bottom Compartment
3 — Top Compartment
4 — Bottom Compartment

166

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The left latch opens to the top storage area.

The lower bin can be accessed directly, without first
exposing the upper bin, by operating the right latch with
the armrest down.

The first storage bin can be used to hold smaller items.

The lower storage bin includes a molded-in coin holder,
room for CD’s, DVD’s, and a power outlet that allows a
cell phone to recharge while concealed.

NOTE:

• A notch in the side of the console base under the

armrest will also allow use of cell phone while still
plugged into the power outlet and with the armrest
latched down.

• The power outlet located inside the console can also

energize the cigar lighter in the available Smoker’s
Package.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

167

3

Video Console — If Equipped

The optional VES™ (Video Entertainment System) in-
cludes the following components:

• The screen for a rear seat DVD player is stored under

the armrest.

• Remote Control
• Audio/Video RCA Jacks

Refer to, “Video Entertainment System — If Equipped,”
in Section 4 of this manual, for further information.

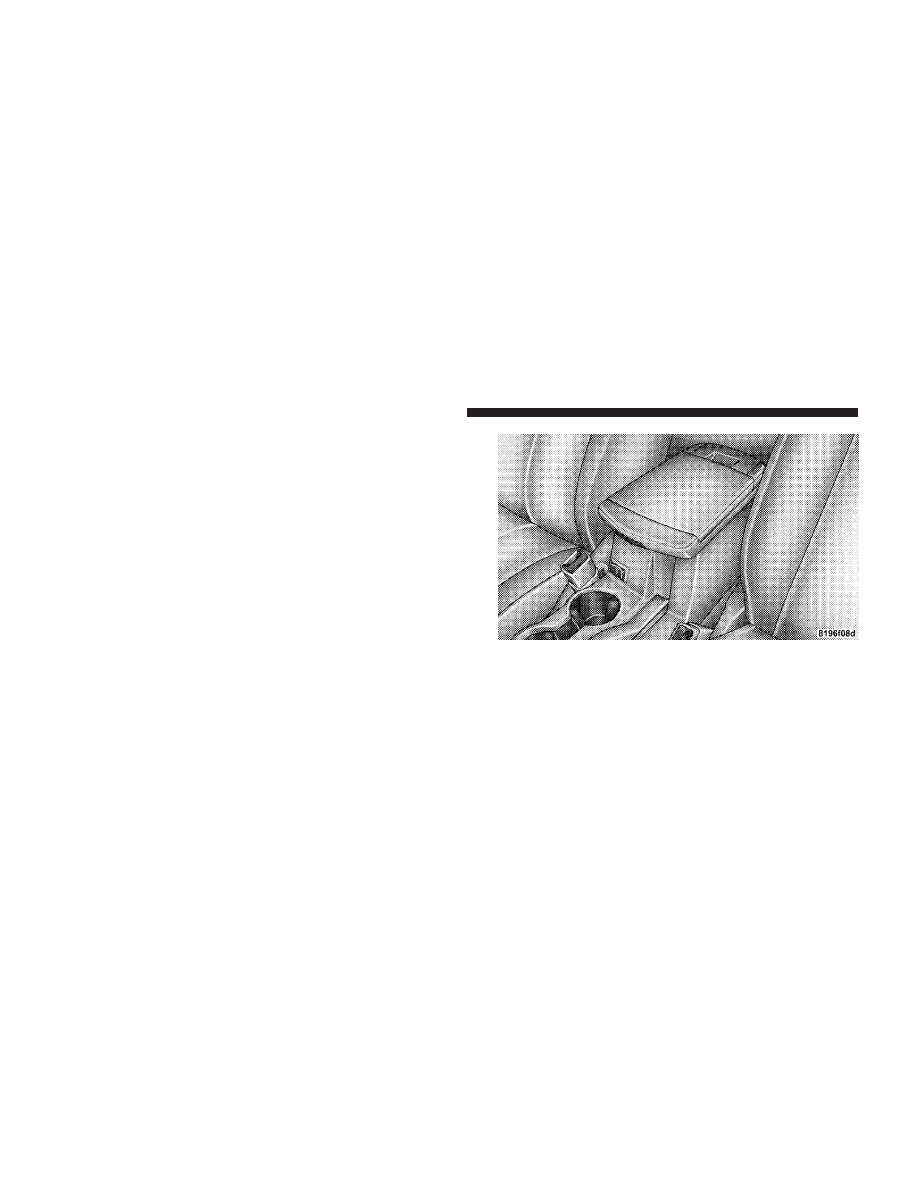

Video Console

168

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

REAR WINDOW FEATURES

Rear Window Defroster — If Equipped

The electric rear window defroster switch is lo-
cated on the climate control. Press this button to

turn on the rear window defroster and the heated side
mirrors (if equipped). An LED in the button will illumi-
nate when the rear window defroster is on. The rear
window defroster automatically turns off after approxi-
mately 10 minutes of operation for the first push of the
button, and will turn off after approximately five minutes
for the second push of the button.

CAUTION!

• To avoid damaging the electrical conductors of the

rear window defroster, do not use scrapers, sharp
instruments, or abrasive window cleaners on the
interior surface of the window.

• Labels can be peeled off after soaking with warm

water.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

169

3

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

䡵 Instrument Panel Features . . . . . . . . . . . . . . . . 174
䡵 Instrument Cluster – Base . . . . . . . . . . . . . . . . 175
䡵 Instrument Cluster – Premium . . . . . . . . . . . . 176
䡵 Instrument Cluster Descriptions . . . . . . . . . . . . 177
䡵 Electronic Vehicle Information Center (EVIC) –

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . . . 189

▫ EVIC Displays . . . . . . . . . . . . . . . . . . . . . . . 191
▫ Oil Change Required . . . . . . . . . . . . . . . . . . 191
▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . . 192
▫ Compass Display . . . . . . . . . . . . . . . . . . . . . 194

▫ Personal Settings (Customer-Programmable

Features) . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

䡵 Setting The Analog Clock . . . . . . . . . . . . . . . . 199
䡵 Sales Code REQ — AM/FM Stereo Radio And

6–Disc CD/DVD Changer
(MP3/WMA AUX Jack) . . . . . . . . . . . . . . . . . . 199

▫ Operating Instructions - Radio Mode . . . . . . . 199
▫ Operation Instructions - (Disc Mode For CD

And MP3/WMA Audio Play, DVD-Video) . . . 208

▫ Notes On Playing MP3/WMA Files . . . . . . . . 210

4
