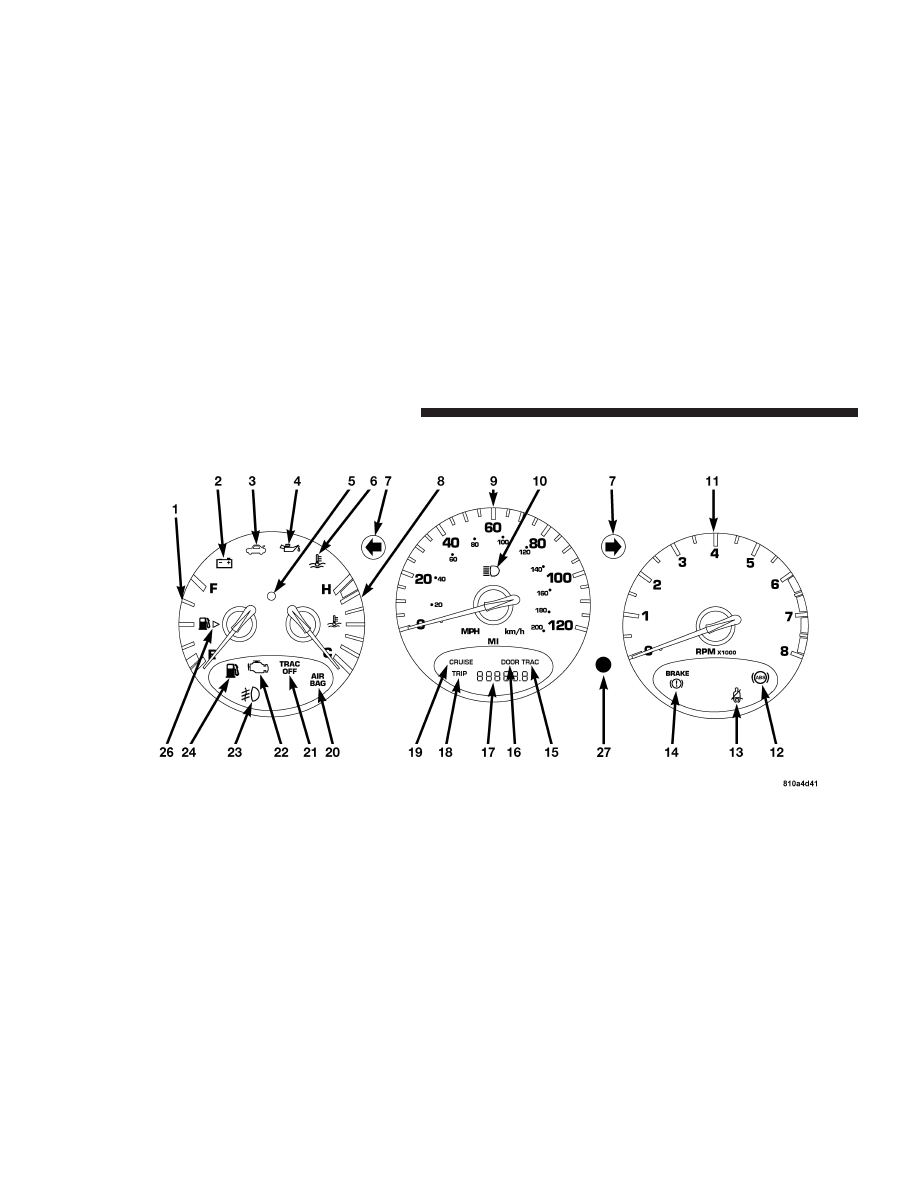

INSTRUMENT CLUSTER

124

UNDERSTANDING YOUR INSTRUMENT PANEL

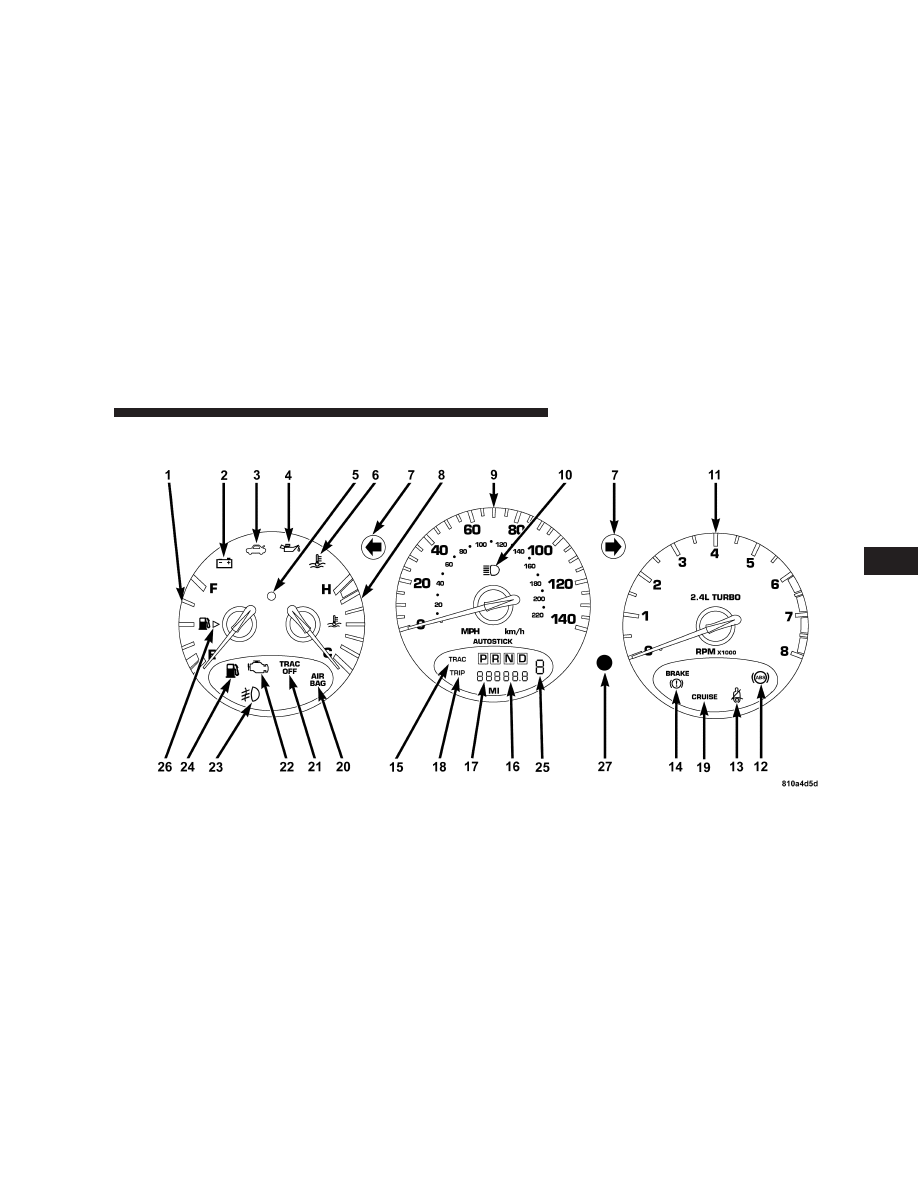

INSTRUMENT CLUSTER—TURBO, WITH AUTOSTICK

UNDERSTANDING YOUR INSTRUMENT PANEL

125

4

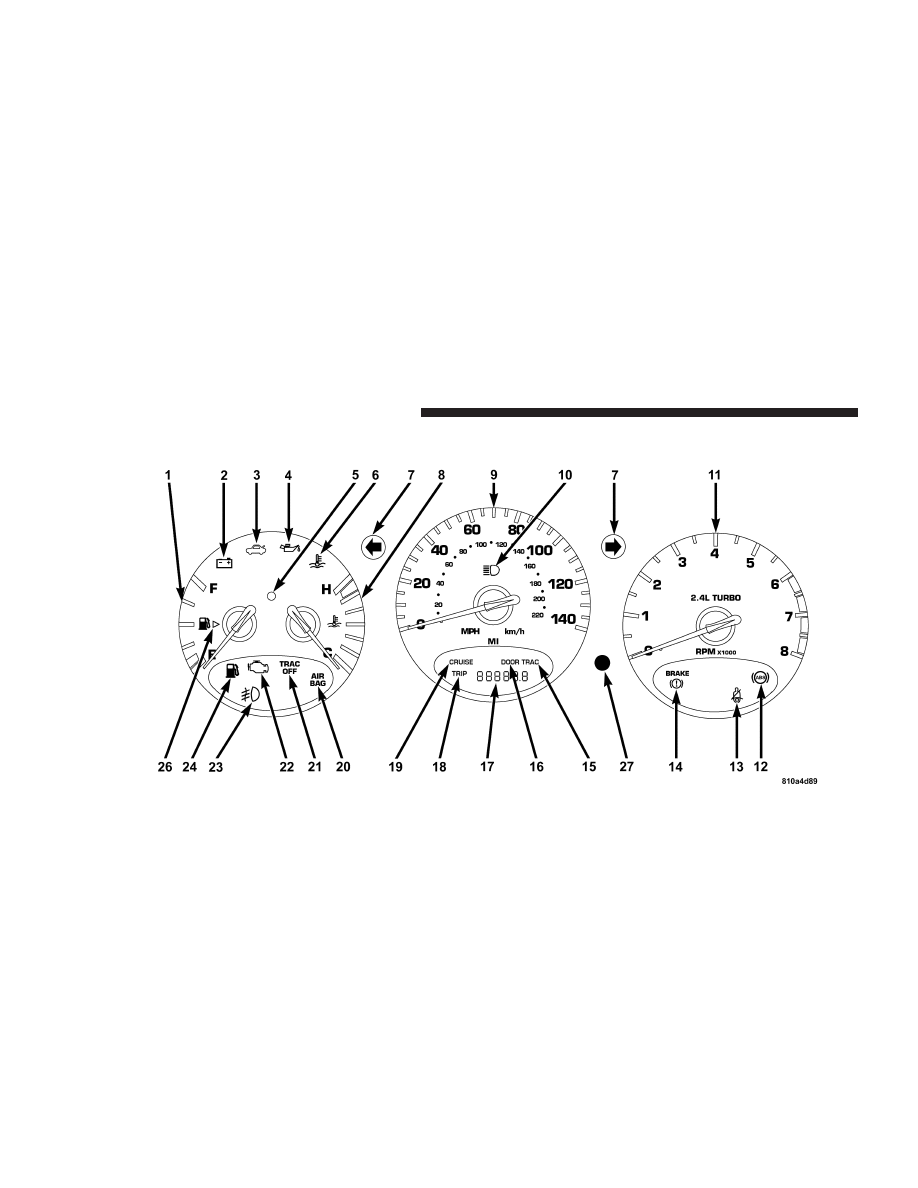

INSTRUMENT CLUSTER—TURBO, WITHOUT AUTOSTICK

126

UNDERSTANDING YOUR INSTRUMENT PANEL

INSTRUMENT CLUSTER DESCRIPTIONS

1. Fuel Gauge

When the ignition switch is in the ON position, the
pointer will show the level of fuel remaining in the
fuel tank.

2. Charging System Light

This light shows the status of the electrical charg-
ing system. The light should come on briefly when

the ignition is first turned ON and remain on briefly as a
bulb check. If the light stays on or comes on while
driving, it means that there is a problem with the
charging system. Obtain SERVICE IMMEDIATELY.

3. Deck Lid Ajar

This light comes on if the deck lid is not
completely closed.

4. Oil Pressure Light

Shows low engine oil pressure. The light will come
on and remain on when the ignition switch is

turned from the OFF to the ON position, and the light
will turn off after the engine is started. If the bulb does
not come on during starting, have the system checked by
an authorized dealer.

If the light comes on and remains on while driving, stop
the vehicle and shut off the engine. DO NOT OPERATE
THE VEHICLE UNTIL THE CAUSE IS CORRECTED.

The light does not show the quantity of oil in the engine.
This can be determined using the procedure shown in
Section 7. (See page 257 for more information.)

5. Theft Alarm Light — If Equipped
This light will flash rapidly for several seconds when the
alarm system is arming. The light will begin to flash
slowly indicating that the system is armed.

UNDERSTANDING YOUR INSTRUMENT PANEL

127

4

6. Engine Temperature Warning Light

This light warns of an overheated engine condi-
tion. If the engine is critically hot, a warning chime
will sound 10 times. After the chime turns off, the

engine will still be critically hot until the light goes out.

7. Turn Signal Indicators

The arrows will flash in unison with the exterior
turn signal, when using the turn signal lever.

NOTE:

Turn signal bulbs are located in the Instrument

Panel. (See page 97 for more information.)

8. Temperature Gauge

The temperature gauge shows engine coolant tem-
perature. Any reading below the red area of the
gauge shows that the engine cooling system is

operating properly. The gauge pointer may show a
higher than normal temperature when driving in hot
weather, up mountain grades, in heavy stop and go
traffic, or when towing a trailer.

If the pointer rises to the H (red) mark, the instrument
cluster will sound a chime. Pull over and stop the vehicle.
Idle the vehicle with the air conditioner turned off until
the pointer drops back into the normal range. If the
pointer remains on the H (red) mark, turn the engine off
immediately and call for service.

There are steps that you can take to slow down an
impending overheat condition. If your air conditioning is
on, turn it off. The air conditioning system adds heat to
the engine cooling system and turning off the A/C
removes this heat. You can also turn the Temperature
control to maximum heat, the Mode control to Floor and
the Fan control to High. This allows the heater core to act
as a supplement to the radiator and aids in removing heat
from the engine cooling system.

128

UNDERSTANDING YOUR INSTRUMENT PANEL

9. Speedometer
Indicates vehicle speed.

10. High Beam Indicator

This light shows that the headlights are on high
beam. Pull the turn signal lever toward the steer-

ing wheel to switch the headlights from high or low
beam.

11. Tachometer
The white area of the scale shows the permissible engine
revolutions-per-minute (rpm x 1000) for each gear range.
Before reaching the red area, ease up on the accelerator to
prevent engine damage.

12. Anti-Lock Warning Light (ABS) — If Equipped

This light monitors the Anti-Lock Brake System
(ABS) described elsewhere in this manual. This
light will come on when the ignition key is
turned to the ON position and may stay on for

as long as four seconds.

If the ABS light remains on or comes on during driving,
it indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required, however,
the conventional brake system will continue to operate
normally provided that the BRAKE warning light is not
on.

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefit of Anti-Lock
Brakes.

The warning light should be checked frequently to assure
that it is operating properly. Turn the ignition key to the
on position, but do not start the vehicle. The light should
come on. If the light does not come on, have the system
checked by an authorized dealer.

13. Seat Belt Reminder Light

When the ignition switch is first turned ON, this
light will come on for about six seconds. A chime
will sound if you have not pulled the shoulder belt

UNDERSTANDING YOUR INSTRUMENT PANEL

129

4

out of the retractor. This is a reminder to “buckle up”. If
you do not buckle up, the light will remain on.

14. Brake System Warning Light

This light monitors various brake functions,
including brake fluid level and parking brake
application. If the brake light comes on, it may
indicate that the parking brake is applied, or

there is a low brake fluid level. On vehicles equipped
with Anti-lock brakes (ABS), it may also indicate an ABS
malfunction that could lead to reduced braking perfor-
mance.

WARNING!

Driving a vehicle with the brake light on is danger-
ous. A significant decrease in braking performance
or vehicle stability during braking may occur. It will
take you longer to stop the vehicle or will make your
vehicle harder to control. You could have an acci-
dent. Have the vehicle checked immediately.

The operation of the Brake Warning light can be checked
by turning the ignition key from the OFF to the ON
position. The light should illuminate for three seconds, or
until the engine is started, whichever comes first. The
light should then go out unless the parking brake is
applied or a brake fault is detected. If the light does not
illuminate, have the light inspected and serviced as soon
as possible.

130

UNDERSTANDING YOUR INSTRUMENT PANEL

The light will also come on when the parking brake is
applied with the ignition switch in the ON position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

If the parking brake is off and the light remains on, have
the brake system inspected as soon as possible.

15. Trac Indicator — If Equipped
The TRAC Light will come on momentarily as a bulb
check when the ignition switch is first turned ON.

The light will flash when the Traction Control System is
controlling traction.

16. Door Ajar Indicator
This vacuum fluorescent display indicator illuminates
the word “DOOR”, when a door is not completely closed.
If the door is open for more than 8 minutes, the light will
turn off.

17. Odometer/Trip Odometer
The odometer shows the total distance the vehicle has
been driven. The trip odometer shows the trip distance
since the last reset.

U.S. Federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the
correct mileage that the vehicle has been driven. There-
fore, if the odometer reading changes during repair or
replacement, be sure to keep a record of the reading
before and after the service so the correct mileage can be
determined.

18. Trip Indicator
This vacuum fluorescent display indicator will illuminate
when the Trip Odometer is in use.

By pushing the trip button, located next to the instrument
cluster, the odometer will toggle between total distance

UNDERSTANDING YOUR INSTRUMENT PANEL

131

4

and trip distance. In the trip odometer mode, holding the
trip button for more than 2 seconds will reset the trip
odometer to “0”.

19. Cruise Indicator — If Equipped

This indicator shows that the Speed Control
System is ON.

NOTE:

The word “SET” will not illuminate when the

Speed Control System is on.

20. Airbag Light

The light comes on and remains on for 6 to 8
seconds as a bulb check when the ignition switch
is first turned ON. If the light does not come on

during starting, stays on, or comes on while driving, have
the system checked by an authorized dealer.

21. Trac Off Light — If Equipped
The TRAC OFF light will illuminate momentarily as a
bulb check when the ignition switch is first turned ON. If
the light does not come on, have the system checked.

The light will also come on if:

• The Traction Control switch has been used to turn

the system off,

• There is an anti-lock system failure,
• There is a Traction Control system failure,
• The system has been automatically deactivated to

prevent damage to the brake system due to over-
heated brake temperatures.

NOTE:

Extended heavy use of Traction Control may

cause the system to deactivate and turn on the TRAC
OFF Light. This is to prevent overheating of the brake
system and is a normal condition. The system will remain

132

UNDERSTANDING YOUR INSTRUMENT PANEL

disabled for about 4 minutes until the brakes have
cooled. The system will automatically reactivate and turn
off the TRAC OFF Light.

22. Malfunction Indicator Light

This light is part of an onboard diagnostic system
called OBD that monitors emissions, engine, and
automatic transmission control systems. The light

will illuminate when the key is in the ON/RUN position
before engine start. If the bulb does not come on when
turning the key from OFF to ON/RUN, have the condi-
tion checked promptly.

Certain conditions such as a loose or missing gas cap,
poor fuel quality, etc. may illuminate the light after
engine start. The vehicle should be serviced if the light
stays on through several of your typical driving cycles. In
most situations the vehicle will drive normally and will
not require towing.

If the Malfunction Indicator Light flashes when the
engine is running, serious conditions may exist that
could lead to immediate loss of power or severe catalytic
converter damage. The vehicle should be serviced as
soon as possible if this occurs. (See page 254 for more
information.)

23. Front Fog Light Indicator — If Equipped

This light shows when the front fog lights are ON.

24. Low Fuel Light

When the fuel level drops to about 1/8 tank, the
fuel symbol will light and a single chime will
sound. The light will remain on until fuel is added.

If the fuel level drops to approximately 1.0 gallon (3.75
Liter), the fuel symbol will flash several times and the
chime will sound several times.

UNDERSTANDING YOUR INSTRUMENT PANEL

133

4

25. AutoStick Gear Position— If Equipped
This vacuum fluorescent display indicator illuminates
when the gearshift lever is moved to the AutoStick
position and shows the current gear selection.

26. Fuel Door Reminder
This symbol is a reminder that the Fuel Filler Door is
located on the front passenger’s (right) side of the vehicle.

27. Odometer/Trip Odometer Reset Knob
Press the knob to switch between the odometer and trip
odometer. While the trip odometer is being displayed,
press and hold this knob for a few seconds to reset the
trip odometer to zero miles/kilometers.

ELECTRONIC DIGITAL CLOCK

The clock and radio each use the display panel built into
the radio. A digital readout shows the time in hours and
minutes whenever the ignition switch is in the ON or
ACC position and the time button is pressed.

When the ignition switch is in the OFF position, or when
the radio frequency is being displayed, time keeping is
accurately maintained.

Clock Setting Procedure

1. Turn the ignition switch to the ON or ACC position
and press the time button. Using the tip of a ballpoint pen
or similar object, press either the hour (H) or minute (M)
buttons on the radio.

2. Press the H button to set hours or the M button to set
minutes. The time setting will increase each time you
press a button.

134

UNDERSTANDING YOUR INSTRUMENT PANEL

RADIO GENERAL INFORMATION

Radio Broadcast Signals
Your new radio will provide excellent reception under
most operating conditions. Like any system, however, car
radios have performance limitations, due to mobile op-
eration and natural phenomena, which might lead you to
believe your sound system is malfunctioning. To help
you understand and save you concern about these “ap-
parent” malfunctions, you must understand a point or
two about the transmission and reception of radio sig-
nals.

Two Types of Signals
There are two basic types of radio signals... AM or
Amplitude Modulation, in which the transmitted sound
causes the amplitude, or height, of the radio waves to
vary... and FM or Frequency Modulation, in which the
frequency of the wave is varied to carry the sound.

Electrical Disturbances
Radio waves may pick up electrical disturbances during
transmission. They mainly affect the wave amplitude,
and thus remain a part of the AM reception. They
interfere very little with the frequency variations that
carry the FM signal.

AM Reception
AM sound is based on wave amplitude, so AM reception
can be disrupted by such things as lightning, power lines
and neon signs.

FM Reception
Because FM transmission is based on frequency varia-
tions, interference that consists of amplitude variations
can be filtered out, leaving the reception relatively clear,
which is the major feature of FM radio.

NOTE:

On vehicles so equipped the radio, steering

wheel radio controls and 6 disc CD/DVD changer will

UNDERSTANDING YOUR INSTRUMENT PANEL

135

4

remain active for up to 45 seconds after the ignition
switch has been turned off. Opening a vehicle front door
will cancel this feature.

SALES CODE RAZ—AM/ FM STEREO RADIO
WITH CASSETTE TAPE PLAYER, CD PLAYER
AND CD CHANGER CONTROLS

Operating Instructions — Radio

NOTE:

Power to operate the radio is controlled by the

ignition switch. It must be in the ON or ACC position to
operate the radio.

Power Switch, Volume Control
Press the ON/VOL control to turn the radio on. Turn the
volume control clockwise to increase the volume. The
volume will be displayed and continuously updated
while the button is pressed.

Seek Button (Radio Mode)
Press and release the Seek button to search for the next
station in either the AM or FM mode. Press the top of the
button to seek up and the bottom to seek down. Holding
the button will by pass stations until you release the
button.

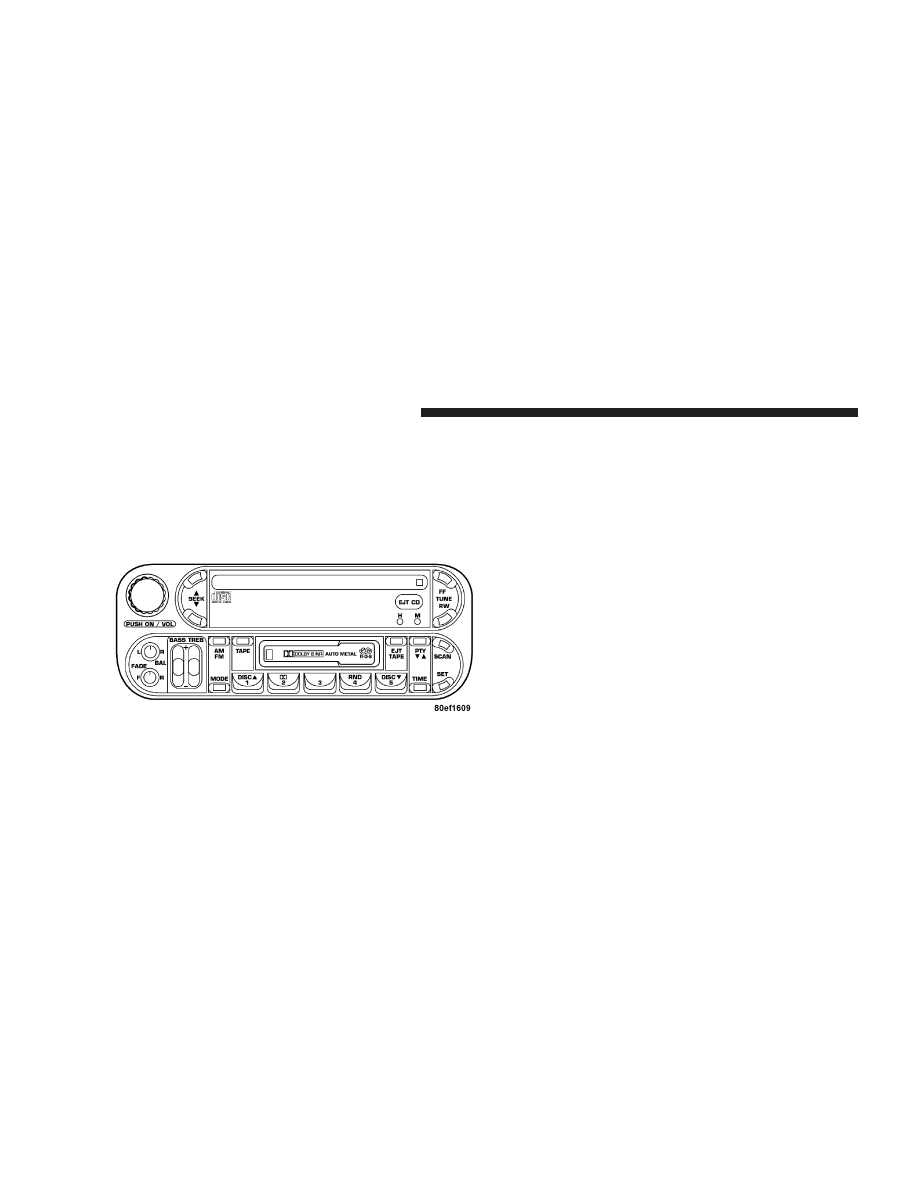

RAZ Radio

136

UNDERSTANDING YOUR INSTRUMENT PANEL

Tuning
Press the TUNE control up or down to increase or
decrease the frequency. If you press and hold the button,
the radio will continue to tune until you release the
button. The frequency will be displayed and continu-
ously updated while the button is pressed.

Radio Data System (RDS)

The Radio Data System allows radio broadcasting sta-
tions to send data signals on a subcarrier frequency
which is added to the stereo signal. RDS was developed
to give FM receivers user-friendly features, such as
Program Service name (PS) and Program Type (PTY).
Program Service name is typically used by the broad-
caster to display the station’s name or call letters, for
example

⬙WNIC⬙. Typically these are 8 characters in

length and are displayed by the radio for those stations

which are broadcasting this information. PTY (Program
Type) is used to characterize the station’s program ma-
terial, for example

⬙Rock Music⬙.

PTY (Program Type) Button
Pressing this button once will turn on the PTY mode for
5 seconds. If no action is taken during the 5 second time
out the PTY icon will turn off. Pressing the PTY button
within 5 seconds will allow the program format type to
be selected. Many radio stations do not currently broad-
cast PTY information.

Toggle the PTY button to select the following format
types:

Program Type

Radio Display

Adult Hits

Adlt Hit

Classical

Classicl

Classic Rock

Cls Rock

College

College

UNDERSTANDING YOUR INSTRUMENT PANEL

137

4

Program Type

Radio Display

Country

Country

Information

Inform

Jazz

Jazz

Foreign Language

Language

News

News

Nostalgia

Nostalga

Oldies

Oldies

Personality

Persnlty

Public

Public

Rhythm and Blues

R & B

Religious Music

Rel Musc

Religious Talk

Rel Talk

Rock

Rock

Soft

Soft

Soft Rock

Soft Rck

Soft Rhythm and Blues

Soft R&B

Program Type

Radio Display

Sports

Sports

Talk

Talk

Top 40

Top 40

Weather

Weather

By pressing the SEEK button when the PTY icon is
displayed, the radio will be tuned to the next frequency
station with the same selected PTY name. The PTY
function only operates when in the FM mode.

The radio display will flash “SEEK” and the selected PTY
program type when searching for the next PTY station. If
no station is found with the selected PTY program type,
the radio will return to the last preset station.

If a preset button is activated while in the PTY (Program
Type) mode, the PTY mode will be exited and the radio
will tune to the preset station.

138

UNDERSTANDING YOUR INSTRUMENT PANEL

Pressing PTY, then SCAN will scan the FM Band and stop
at all RDS stations. Each RDS station will be played for a
5 second scan once around the FM Band and stop at the
last station. The PTY icon will then turn off.

Balance
The Balance control adjusts the left-to-right speaker bal-
ance. Push in the button and it will pop out. Adjust the
balance and push the button back in. The balance will be
displayed and continuously updated while the button is
turned.

Fade
The Fade control provides for balance between the front
and rear speakers. Push in the button and it will pop out.
Adjust the balance and push the button back in. The fade
will be displayed and continuously updated while the
button is turned.

Tone Control
Slide the Bass and/or Treble controls up or down to
adjust the sound for the desired tone. The treble, and bass
will be displayed and continuously updated while the
slide is moved.

AM/FM Selection
Press the AM/FM button to change from AM to FM. The
operating mode will be displayed next to the station
frequency. The display will show ST when a stereo
station is received.

Scan Button
Pressing the SCAN button causes the tuner to search for
the next station, in either AM or FM, pausing for 5
seconds at each listenable station before continuing to the
next.

Pressing the AM/FM button continues the search in the
alternate frequency band.

To stop the search, press SCAN a second time.

UNDERSTANDING YOUR INSTRUMENT PANEL

139

4
