GARAGE DOOR OPENER — IF EQUIPPED

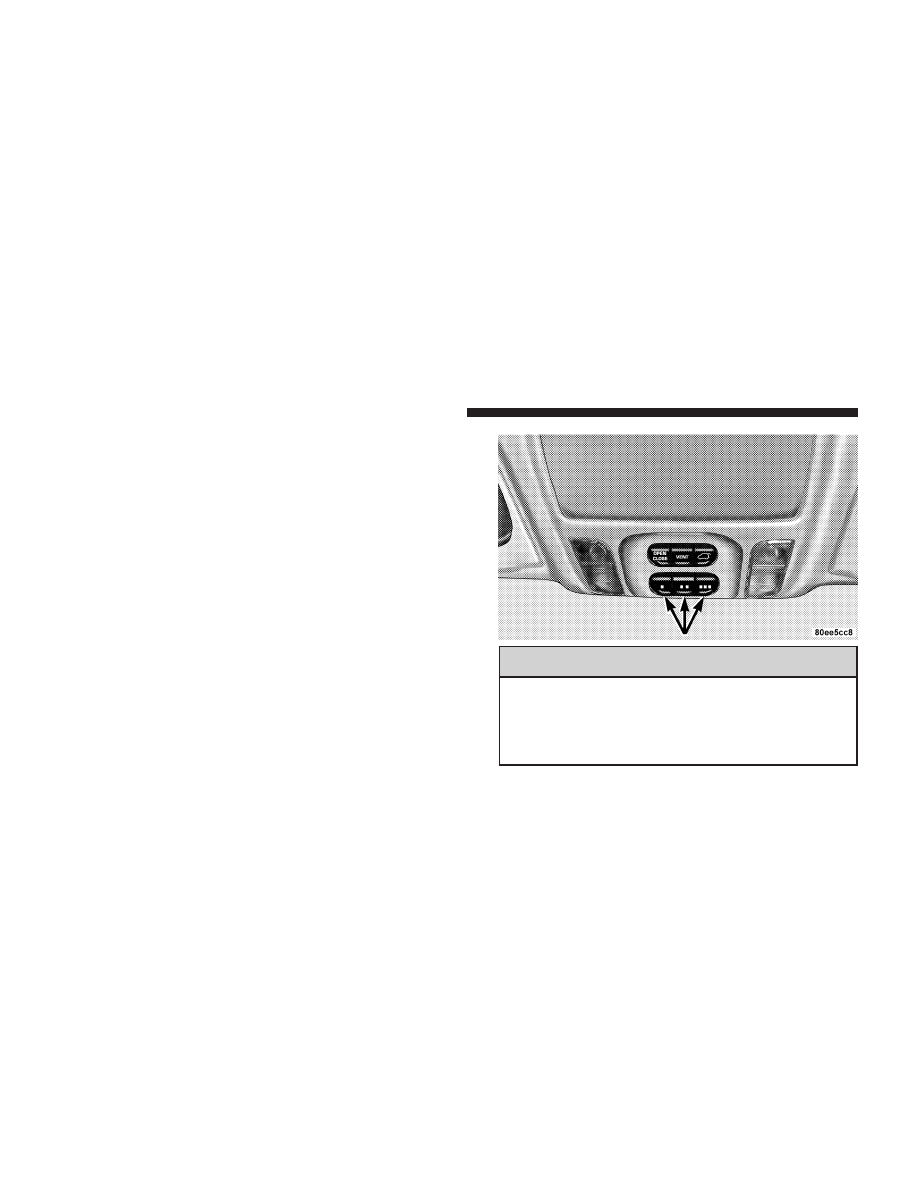

The HomeLink

威 Universal Transceiver replaces up to

three remote controls (hand held transmitters) that oper-
ate devices such as garage door openers, motorized
gates, or home lighting. It triggers these devices at the
push of a button. The Universal Transceiver operates off
your vehicle’s battery and charging system; no batteries
are needed.

For additional information on HomeLink

威, call 1–800–

355–3515, or on the internet at www.homelink.com.

WARNING!

A moving garage door can cause injury to people and
pets in the path of the door. People or pets could be
seriously or fatally injured. Only use this transceiver
with a garage door opener that has a “stop and
reverse” feature as required by federal safety stan-
dards. This includes most garage door opener mod-
els manufactured after 1982. Do not use a garage
door opener without these safety features it could
cause injury or death. Call toll-free 1–800–355–3515
or, on the Internet at www.homelink.com for safety
information or assistance.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

123

3

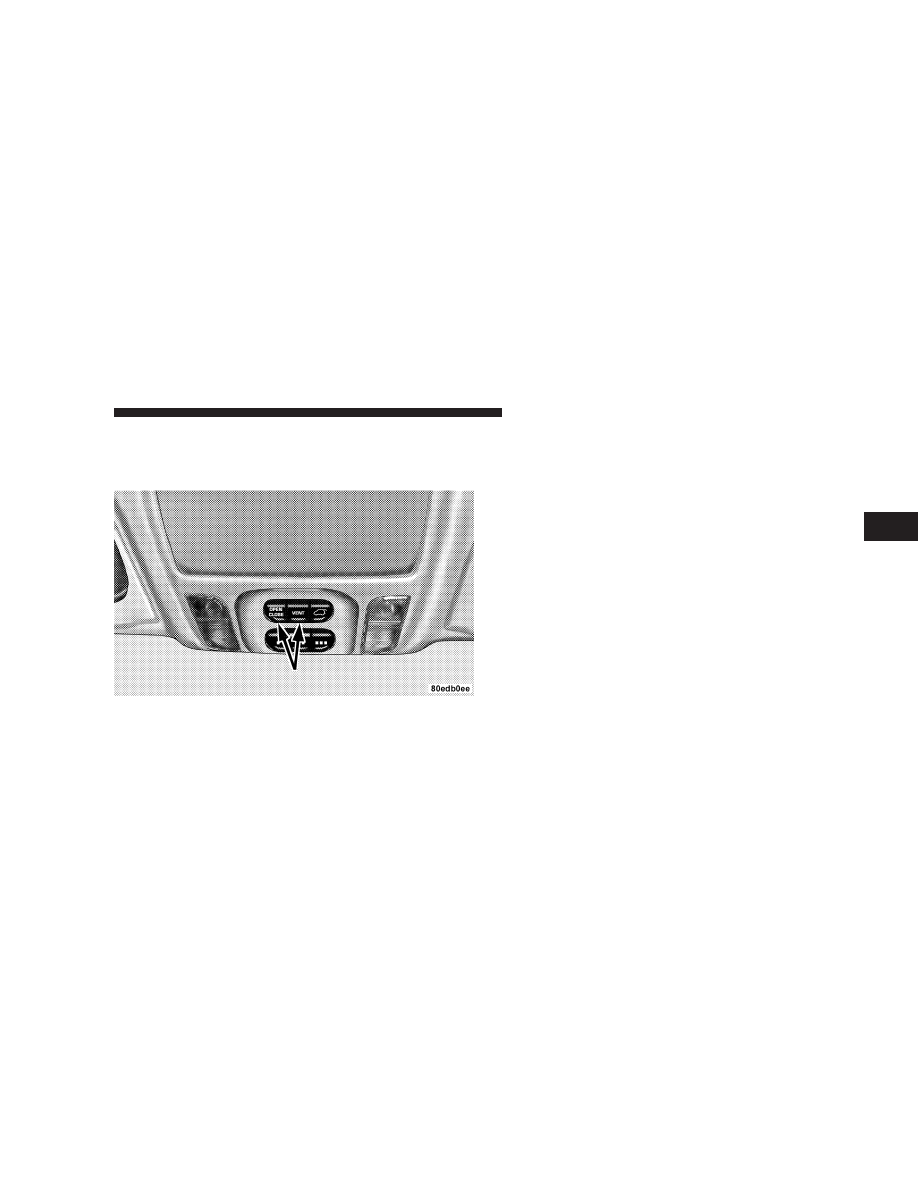

Programming HomeLink

NOTE:

When programming a garage door opener, it is

advised to park outside the garage. Some vehicles may
require the ignition switch to be turned to the second (or

⬙accessories⬙) position for programming and/or opera-
tion of HomeLink. It is also recommended that a new
battery be placed in the hand-held transmitter of the
device being programmed to HomeLink for quicker
training and accurate transmission of the radio-frequency
signal.

1. Press and hold the two outer HomeLink buttons, and
release only when the indicator light begins to flash (after
20 seconds). Do not hold the buttons for longer than 30
seconds and do not repeat step one to program a second
and/or third hand-held transmitter to the remaining two
HomeLink buttons.

WARNING!

Vehicle exhaust contains carbon monoxide, a danger-
ous gas. Do not run the vehicle’s exhaust while
training the transceiver. Exhaust gas can cause seri-
ous injury or death.

124

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Your motorized door or gate will open and close
while you are training the Universal Transceiver. Do
not train the transceiver if people or pets are in the
path of the door or gate. A moving door or gate can
cause serious injury or death to people and pets or
damage to objects.

2. Position the end of your hand-held transmitter 1-3
inches (3-8 cm) away from the HomeLink buttons while
keeping the indicator light in view.

3. Simultaneously press and hold both the HomeLink
button that you want to train and the hand-held trans-
mitter buttons. Do not release the buttons until step 4
has been completed.

NOTE:

Some gate operators and garage door openers

may require you to replace this Programming Step 3 with
procedures noted in the

⬙Gate Operator/Canadian Pro-

gramming

⬙ section.

4. The HomeLink indicator light will flash slowly and
then rapidly after HomeLink successfully receives the
frequency signal from the hand-held transmitter. Release
both buttons after the indicator light changes from the
slow to the rapid flash.

5. Press and hold the just trained HomeLink button and
observe the indicator light. If the indicator light stays on
constantly, programming is complete

and your device

should activate when the HomeLink button is pressed
and released.

NOTE:

To program the remaining two HomeLink but-

tons, begin with

⬙Programming⬙ step two. Do not repeat

step one.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

125

3

If the indicator light blinks rapidly for two seconds and
then turns to a constant light continue with

ⴖProgram-

ming

ⴖ steps 6-8 to complete the programming of a rolling

code equipped device (most commonly a garage door
opener).

6. At the garage door opener receiver (motor-head unit)
in the garage, locate the

⬙learn⬙ or ⬙smart⬙ button. This

can usually be found where the hanging antenna wire is
attached to the motor-head unit.

7. Firmly press and release the

⬙learn⬙ or ⬙smart⬙ button.

(The name and color of the button may vary by manu-
facturer.)

NOTE:

There are 30 seconds in which to initiate step

eight.

8. Return to the vehicle and firmly press, hold for two
seconds and release

the programmed HomeLink button.

Repeat the

ⴖpress/hold/releaseⴖ sequence a second time,

and, depending on the brand of the garage door opener
(or other rolling code equipped device), repeat this
sequence a third time to complete the programming.

HomeLink should now activate your rolling code
equipped device.

NOTE:

To program the remaining two HomeLink but-

tons, begin with

⬙Programming⬙ step two. Do not repeat

step one

. For questions or comments, please contact

HomeLink at www.homelink.com or 1-800-355-3515.

Canadian Programming/Gate Programming
Canadian radio-frequency laws require transmitter sig-
nals to

⬙time-out⬙ (or quit) after several seconds of

transmission which may not be long enough for
HomeLink to pick up the signal during programming.
Similar to this Canadian law, some U.S. gate operators are
designed to

⬙time-out⬙ in the same manner.

126

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

If you live in Canada or you are having difficulties
programming a gate operator by using the

⬙Program-

ming

⬙ procedures (regardless of where you live), replace

ⴖProgramming HomeLinkⴖ step 3 with the following:

NOTE:

If programming a garage door opener or gate

operator, it is advised to unplug the device during the

⬙cycling⬙ process to prevent possible overheating.
3. Continue to press and hold the HomeLink button
while you press and release every two seconds (

⬙cycle⬙)

your hand-held transmitter until the frequency signal has
successfully been accepted by HomeLink. (The indicator
light will flash slowly and then rapidly.) Proceed with

⬙Programming⬙ step four to complete.

Using HomeLink
To operate, simply press and release the programmed
HomeLink button. Activation will now occur for the
trained device (i.e. garage door opener, gate operator,
security system, entry door lock, home/office lighting,

etc.). For convenience, the hand-held transmitter of the
device may also be used at any time. In the event that
there are still programming difficulties or questions,
contact HomeLink at: www.homelink.com or 1-800-355-
3515

.

Erasing HomeLink Buttons
To erase programming from the three buttons (individual
buttons cannot be erased but can be

⬙reprogrammed⬙ -

note below), follow the step noted:

• Press and hold the two outer HomeLink buttons until

the indicator light begins to flash-after 20 seconds.
Release both buttons. Do not hold for longer that 30
seconds. HomeLink is now in the train (or learning)
mode and can be programmed at any time beginning
with

⬙Programming⬙ - step 2.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

127

3

Reprogramming a Single HomeLink Button
To program a device to HomeLink using a HomeLink
button previously trained, follow these steps:

1. Press and hold the desired HomeLink button. Do
NOT

release the button.

2. The indicator light will begin to flash after 20 seconds.
Without releasing the HomeLink button, proceed with

⬙Programming⬙ step 2

For questions or comments, contact HomeLink at:
www.homelink.com or 1-800-355-3515

.

Security
If you sell your vehicle, be sure to erase the frequencies.

To erase all of the previously trained frequencies, hold
down both outside buttons until the green light begins to
flash.

This device complies with part 15 of FCC rules and with
RSS-210 of Industry Canada. Operation is subject to the
following conditions:

• This device may not cause harmful interference.
• This device must accept any interference that may be

received including interference that may cause undes-
ired operation.

NOTE:

Changes or modifications not expressly ap-

proved by the party responsible for compliance could
void the user’s authority to operate the equipment.

HomeLink

威 is a trademark owned by Johnson Controls,

Inc.

128

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

POWER SUNROOF — IF EQUIPPED
The power sunroof switches are located between the sun
visors on the overhead console.

Press and hold the switch rearward to fully open the
sunroof. The sunroof can be stopped at any position
between closed and full open. Momentarily pressing the

switch rearward will activate the Express Open Feature,
causing the sunroof to open automatically.

Press and hold the button in the center of the sunroof
switch to open the vent. The sunroof can be stopped at
any position between closed and full vent. To close the
sunroof from the vent position, press and hold the switch
forward. Releasing the switch will stop the movement of
the sunroof and the sunroof will remain in the partial
vent position until the switch is pushed forward again.

NOTE:

The power sunroof switches remain active for

up to 45 seconds after the ignition switch has been turned
off. Opening either front door will cancel this feature.

Express Open Feature
The sunroof is equipped with an intermediate stop or
comfort stop position. This feature is designed to elimi-
nate wind buffeting at vehicle speeds between 20-40 mph
(32-64 km/h). To operate this feature, momentarily press
the switch rearward to activate the Express Open Feature

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

129

3

and the glass will automatically stop at the comfort stop
position. Pressing the switch rearward again will fully
open the sunroof.

During the Express Open operation, any movement of
the switch will stop the sunroof and it will remain in a
partial open position. Again, momentarily pressing the
switch rearward will activate the Express Open Feature.

To close the sunroof, hold the switch in the forward
position. Again, any release of the switch will stop the
movement and the sunroof will remain in a partial open
condition until the switch is pushed forward again.

The sunshade can be opened manually. It will also open
as the sunroof opens. The sunshade cannot be closed if
the sunroof is open.

WARNING!

• Never leave children in a vehicle, with the keys in

the ignition switch. Occupants, particularly unat-
tended children, can become entrapped by the
power sunroof while operating the power sunroof
switch. Such entrapment may result in serious
injury or death.

• In an accident, there is a greater risk of being

thrown from a vehicle with an open sunroof. You
could also be seriously injured or killed. Always
fasten your seat belt properly and make sure all
passengers are properly secured too.

• Do not allow small children to operate the sun-

roof. Never allow fingers or other body parts, or
any object to project through the sunroof opening.
Injury may result.

130

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Wind Buffeting
Wind buffeting can be described as the perception of
pressure on the ears or a helicopter type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if equipped) in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with
the rear windows open, open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting or open any window.

Sunroof Maintenance
Use only a non-abrasive cleaner and a soft cloth to clean
the glass panel.

ELECTRICAL POWER OUTLETS

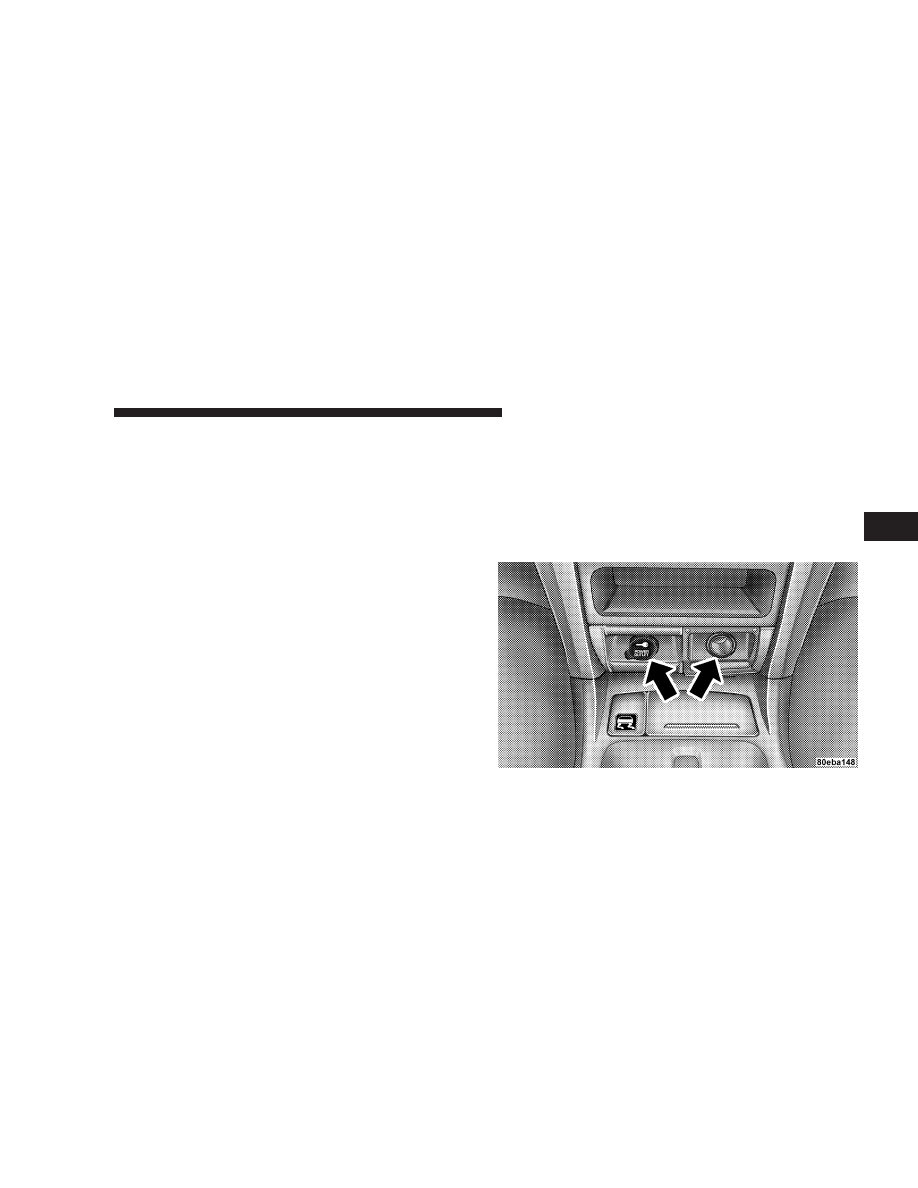

There are two 12 volt power outlets located on the instru-
ment panel below the radio. The driver’s side outlet is
controlled by the ignition switch and the passenger side
outlet is connected directly to the battery. The driver’s side
outlet will also operate a conventional cigar lighter unit (if
equipped with an optional Smoker’s Package).

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

131

3

A third outlet is located on the back of the front center
console near the floor, and is also controlled by the
ignition switch.

A fourth outlet is located on the driver’s side, in the rear
cargo area and is also controlled by the ignition switch.

The outlets include tethered caps labeled with a key or
battery symbol indicating the power source. The passen-
ger side instrument panel and center console outlets are
powered directly from the battery, items plugged into
these outlets may discharge the battery and/or prevent
engine starting.

The passenger side and center console outlets are protected
by an automatic reset circuit breaker. The automatic circuit
breaker restores power when the overload is removed.

NOTE:

If desired, the fourth power outlet in the rear cargo

area can be converted by your authorized dealer to provide
power with the ignition switch in the OFF position.

Electrical Outlet Use With Engine Off

CAUTION!

•

Many accessories that can be plugged in draw power
from the vehicle’s battery, even when not in use (i.e.
cellular phones, etc.). Eventually, if plugged in long
enough, the vehicle’s battery will discharge sufficiently
to degrade battery life and/or prevent engine starting.

•

Accessories that draw higher power (i.e. coolers,
vacuum cleaners, lights, etc.), will degrade the battery
even more quickly. Only use these intermittently and
with greater caution.

•

After the use of high power draw accessories, or long
periods of the vehicle not being started (with accesso-
ries still plugged in), the vehicle must be driven a
sufficient length of time to allow the alternator to
recharge the vehicle’s battery.

•

Power outlets are designed for accessory plugs only. Do
not hang any type of accessory or accessory bracket from
the plug. Improper use of the power outlet can cause
damage not covered by your warranty.

132

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CUPHOLDERS

Front Seat Cupholders
The cupholders are located in the forward edge of the
center console. Push down on the forward edge of the
console to release the cupholders. Press the cover up
when the cupholders are no longer needed.

Second Row Seat Cupholders
The second row seat cupholders are located in the
forward edge of the center console located between the
second row seats. Push down on the forward edge of the
console to release the cupholders. Press the cover up
when the cupholders are no longer needed.

Third Row Seat Cupholders
There are cupholders located in each rear trim panel for
the third row seat passengers.

STORAGE

Console Features

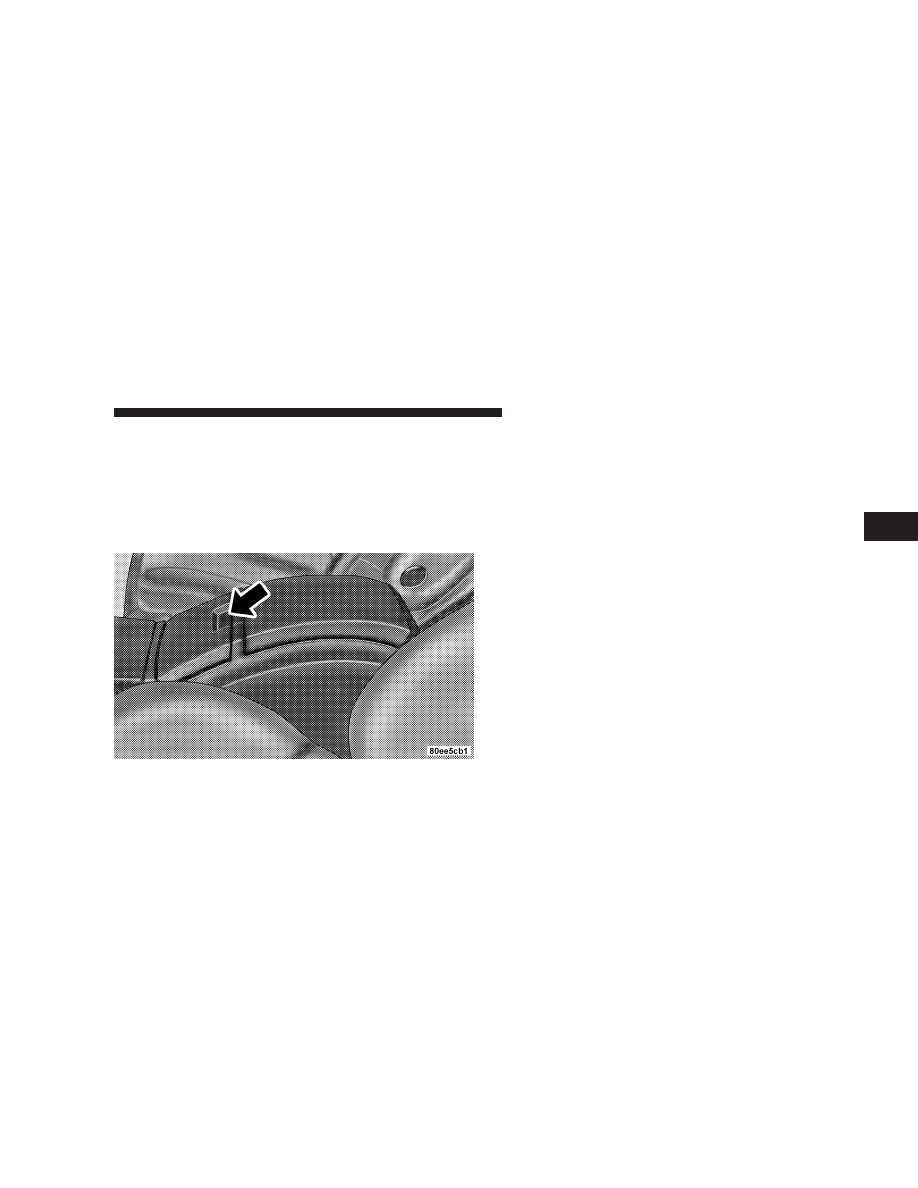

The center consoles/armrests have a pencil/tire gage
holder mounted on the underside of the cover. The
bottom of the console bins also have built in holders for
compact discs or cassette tapes.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

133

3

Rear Cargo Storage Bin

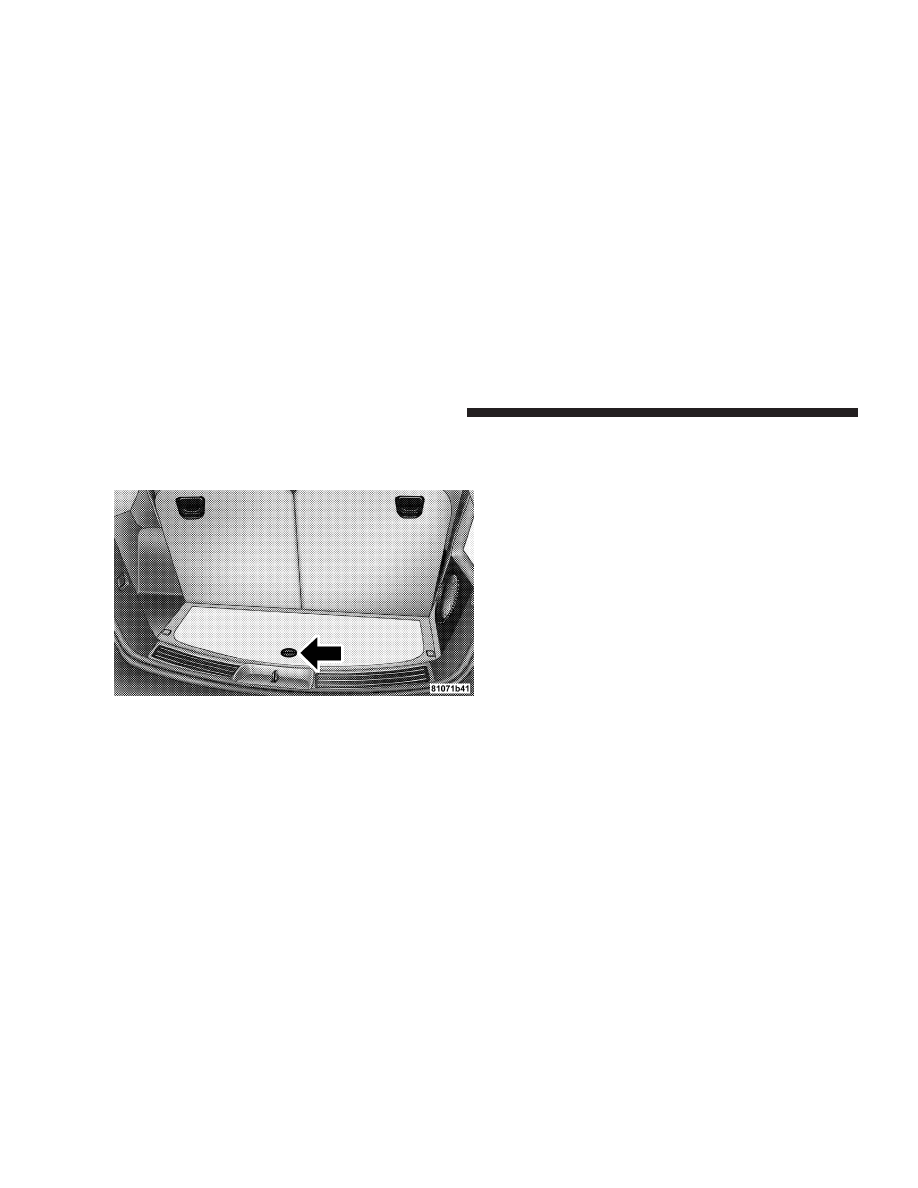

The storage bin is located in the floor of the rear cargo
area. To open lift up on the handle.

Retractable Cargo Area Cover — If Equipped
To cover the cargo area:

1. Fold down the third row seatbacks.

2. Unfold the cargo cover extensions and lock into place.

3. Insert the pins on the ends of the cover into the slots
located on the trim panel behind the second row seat-
backs.

4. Grasp the center portion of the cover flap. Pull it over
the cargo area.

5. Insert the pins on the ends of the cover flap into the
slots on the rear trim panel.

6. The liftgate may be opened or closed with the cargo
cover in place.

134

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

In an accident a cargo cover loose in the vehicle
could cause injury. It could fly around in a sudden
stop and strike someone in the vehicle. Do not store
the cargo cover on the cargo floor or in the passenger
compartment. Remove the cover from the vehicle
when taken from its mounting. Do not store in the
vehicle.

Stowed Position

1. Fold down the third row seatbacks.

2. Fold the cargo cover extensions to their stowed posi-
tion and lock into place.

3. Insert the pins on the ends of the cover into the slots
located on the trim panel behind the third row seatbacks.

4. Grasp the center portion of the cover flap. Pull it over
the cargo area.

5. Insert the pins on the ends of the cover flap into the
slots on the rear trim panel.

6. The liftgate may be opened or closed with the cargo
cover in place.

Cargo Tie-Down Hooks
The tie-downs located on cargo area floor and on the rear
trim panels should be used to safely secure loads when
vehicle is moving.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

135

3

WARNING!

• Cargo tie-down hooks are not safe anchors for a

child seat tether strap. In a sudden stop or colli-
sion a hook could pull loose and allow the child
seat to come loose. A child could be badly injured.
Use only the anchors provided for child seat
tethers.

• The weight and position of cargo and passengers

can change the vehicle center of gravity and
vehicle handling. To avoid loss of control result-
ing in personal injury, follow these guidelines for
loading your vehicle:

• Always place cargo evenly on the cargo floor. Put

heavier objects as low and as far forward as possible.

• Place as much cargo as possible in front of the rear

axle. Too much weight or improperly placed weight
over or behind the rear axle can cause the rear of the
vehicle to sway.

• Do not pile luggage or cargo higher than the top of the

seatback. This could impair visibility or become a
dangerous projectile in a sudden stop or collision.

WARNING!

To help protect against personal injury, passengers
should not be seated in the rear cargo area. The rear
cargo space is intended for load carrying purposes
only, not for passengers, who should sit in seats and
use seat belts.

136

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

ROOF LUGGAGE RACK — IF EQUIPPED
The crossbars and siderails are designed to carry the
weight on vehicles equipped with a luggage rack. The
load must not exceed 150 lbs (68 kg), and should be
uniformly distributed over the luggage rack crossbars.

Distribute cargo weight evenly on the roof rack crossbars.
The roof rack does not increase the total load carrying
capacity of the vehicle. Be sure the total load of cargo

inside the vehicle plus that on the external rack does not
exceed the maximum vehicle load capacity.

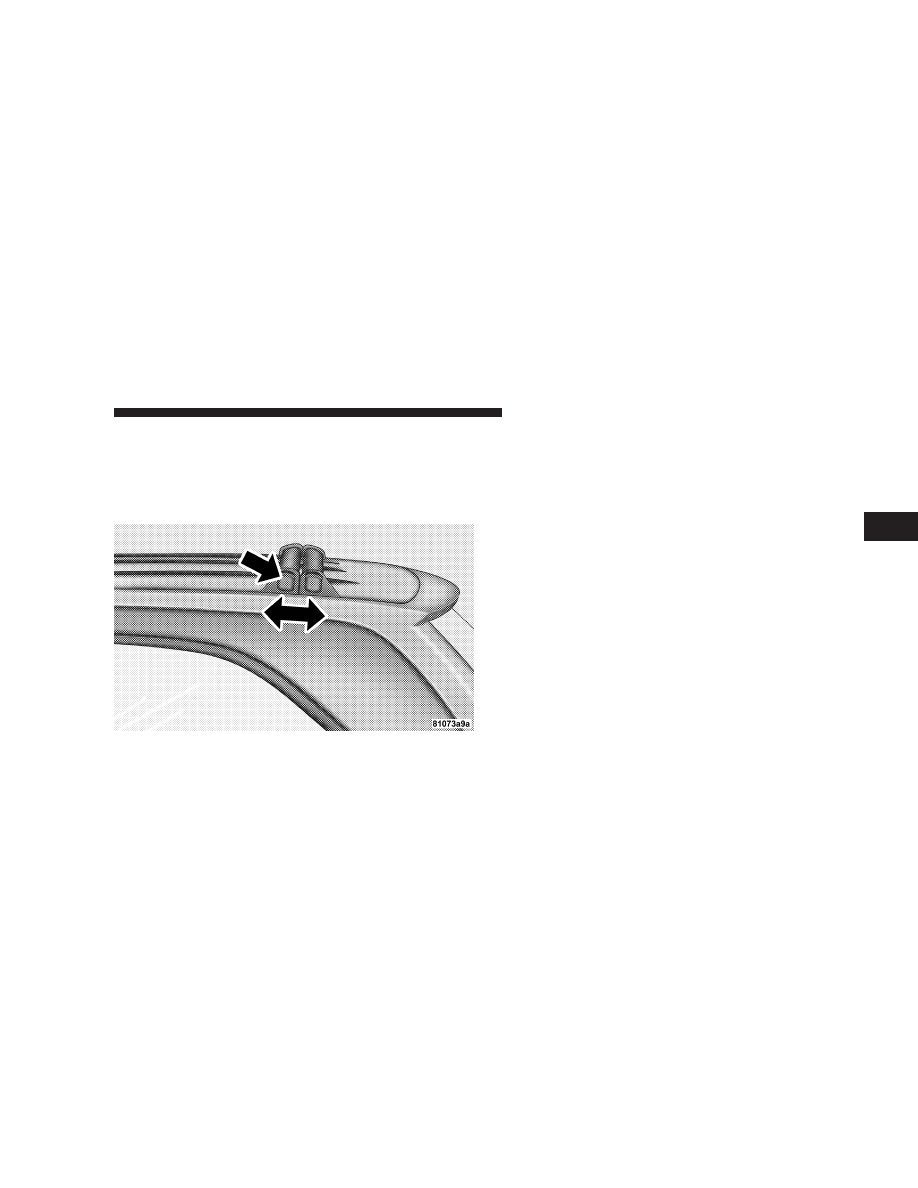

To move the cross bars, press the upper edge of each
cross bar button, then move the cross bar to the desired
position. This is can be done with one person standing on
each side of the vehicle, moving the cross bar at the same
time. Once the cross bar is in place, press the lower edge
of the cross bar button to lock it into position.

Attempt to move the crossbar again to ensure that it has
properly locked into position.

NOTE:

To reduce the amount of wind noise when the

cross bars are not in use, move both cross bars next to
each other towards the rear of the vehicle in the rear most
position.

The tie down holes on the cross bar ends should always
be used to tie down the load. Check the straps frequently
to be sure that the load remains securely attached.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

137

3

CAUTION!

• To avoid damage to the roof rack and vehicle, do

not exceed the maximum roof rack load capacity
of 150 lbs (68 kg). Always distribute heavy loads
as evenly as possible and secure the load appro-
priately.

• Long loads which extend over the windshield,

such as wood panels or surfboards, or loads with
large frontal area should be secured to both the
front and rear of the vehicle.

• Travel at reduced speeds and turn corners care-

fully when carrying large or heavy loads on the
roof rack. Wind forces, due to natural causes or
nearby truck traffic, can add sudden upward
loads. This is especially true on large flat loads
and may result in damage to the cargo or your
vehicle.

WARNING!

Cargo must be securely tied before driving your ve-
hicle. Improperly secured loads can fly off the vehicle,
particularly at high speeds, resulting in personal in-
jury or property damage. Follow the Roof Rack Cau-
tions when carrying cargo on your roof rack.

LOAD LEVELING SYSTEM
The automatic load leveling system will provide a level
riding vehicle under most passenger and cargo loading
conditions.

A hydraulic pump contained within the shock absorbers
raises the rear of the vehicle to the correct height. It takes
approximately 1 mile (1.6 km) of driving for the leveling
to complete depending on road surface conditions.

If the leveled vehicle is not moved for approximately 15
hours, the leveling system will bleed itself down. The
vehicle must be driven to reset the system.

138

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
