C319 (LOWLINE) - (BODY SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

L77 18WT/BR

3

L50 18WT/TN

4

P30 20TN/DG

5

P31 20TN/YL

6

G78 20VT/OR

7

M11 20YL/VT

8

W13 18BR/LG

9

F302 18GY/PK

10

Z800 12BK

C319 (LOWLINE) - (LIFTGATE SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

L77 18WT/BR

3

L50 18WT/TN

4

P30 20TN/DG

5

P31 20TN/YL

6

G78 20VT/OR

7

M11 20YL/VT

8

W13 18BR/LG

9

F302 18GY/PK

10

Z800 12BK

C324 (MANUAL SLIDING DOOR) - (LEFT DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G77 20BK/DG

4

Z76 20BK

C324 (MANUAL SLIDING DOOR) - (LEFT MANUAL SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P5 20BK/DB

2

P32 20BK/TN

3

G77 20BK/DG

4

Z77 20BK

C325 (MANUAL SLIDING DOOR) - (RIGHT DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z76 20BK

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1040

CONNECTOR PINOUTS

C325 (MANUAL SLIDING DOOR) - (RIGHT MANUAL SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z76 20BK

C326 - (SAFETY SEAT SIDE)

CAV

CIRCUIT

1

-

2

-

3

R33 18LG/WT (EXCEPT EX-
PORT)

3

R33 18WT/BK (EXPORT)

4

R31 18DG/WT (EXPORT)

4

R31 18LG/OR (EXCEPT EX-
PORT)

C326 - (SEAT SIDE)

CAV

CIRCUIT

1

-

2

-

3

R33 18LG/WT

4

R31 18LG/OR

C327 - (SAFETY SEAT SIDE)

CAV

CIRCUIT

1

-

2

-

3

R34 18WT/BK (EXPORT)

3

R34 18LB/WT (EXCEPT EX-
PORT)

4

R32 18LB/OR (EXCEPT EX-
PORT)

4

R32 18DG/WT (EXPORT)

C327 - (SEAT SIDE)

CAV

CIRCUIT

1

-

2

-

3

R34 18LB/WT

4

R32 18LB/OR

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1041

CONNECTOR PINOUTS

C330 (DIESEL) - (CABIN HEATER JUMPER SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/BR

4

Z149 16BK/DB

C330 (DIESEL) - (POWERTRAIN SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/BR

4

Z149 16BK/DB

C331 (DIESEL) - (CABIN HEATER COMPONENT SIDE)

CAV

CIRCUIT

1

A119 14RD/OR

2

C41 20DB/OR

3

D21 20WT/DB

4

Z149 14BK/DB

C331 (DIESEL) - (CABIN HEATER JUMPER SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/BR

4

Z149 16BK/DB

C332 (3 ZONE ATC) - (BODY SIDE)

CAV

CIRCUIT

1

C53 20LB

2

C169 20DB/OR

3

C51 12LB/BR

4

C59 20DB/LB

5

-

6

Z135 12BK/LB

7

C54 20LB/YL

8

C154 20LB/OR

9

-

10

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1042

CONNECTOR PINOUTS

C332 (3 ZONE ATC) - (COMPONENT SIDE)

CAV

CIRCUIT

1

C53 18LB

2

C169 18LB/TN

3

C51 12DB/BR

4

C59 18DB/LB

5

-

6

Z135 12BK/LB

7

C54 18LB/YL

8

C154 18LB/GY

9

-

10

-

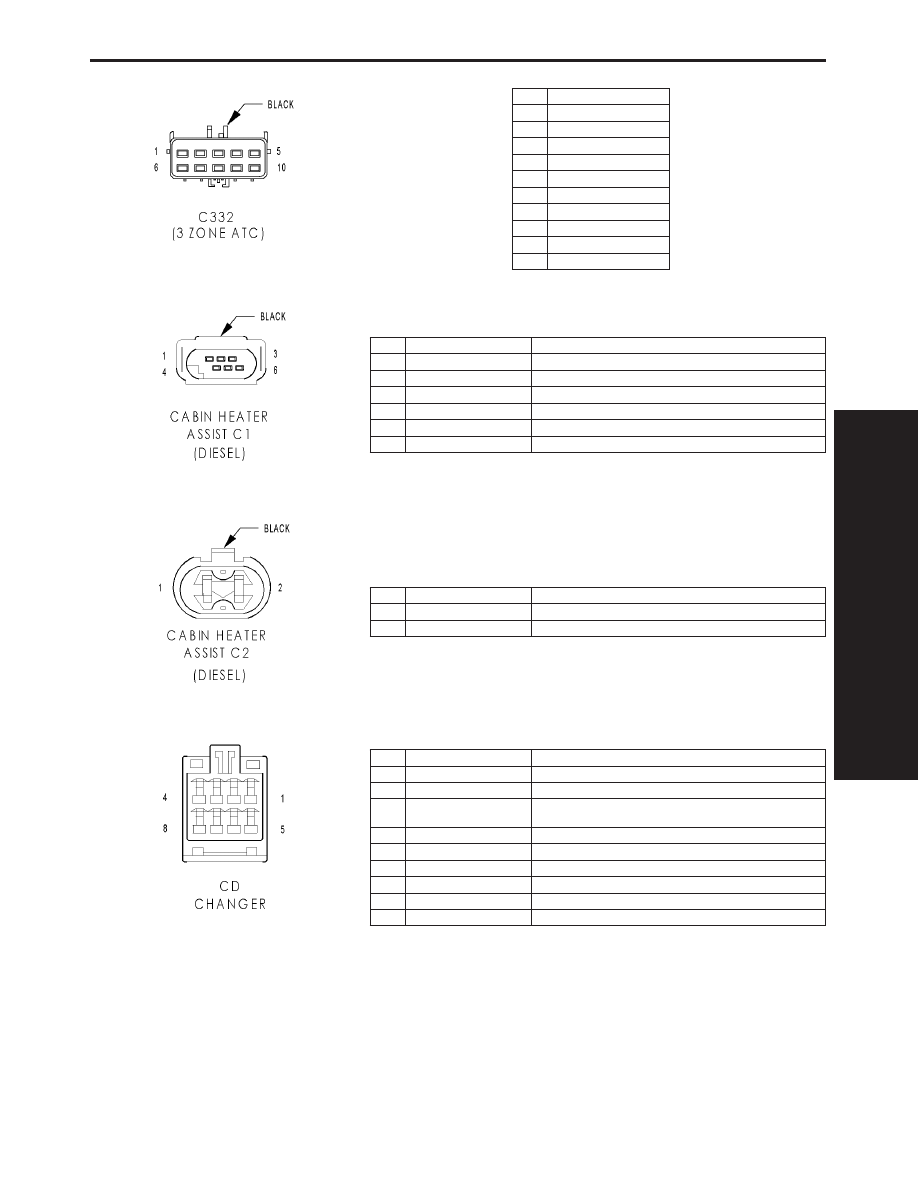

CABIN HEATER ASSIST C1 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

-

-

2

D21 20WT/DB

SCI TRANSMIT

3

-

-

4

-

-

5

C41 20DB/OR

CABIN HEATER ASSIST CONTROL

6

18RD

DOSING PUMP CONTROL

CABIN HEATER ASSIST C2 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

A119 14RD/OR

FUSED B(+)

2

Z149 14BK/DB

GROUND

CD CHANGER

CAV

CIRCUIT

FUNCTION

1

X40 24GY/WT

AUDIO OUT RIGHT

2

E14 18OR/TN

PANEL LAMPS DRIVER

3

D25 20WT/VT (EXCEPT
EXPORT)

PCI BUS

3

D25 20VT/YL (EXPORT)

PCI BUS

4

X112 20RD

IGNITION SWITCH OUTPUT

5

X41 20DG/WT

AUDIO OUT LEFT

6

Z140 18BK/OR

GROUND

7

Z141 18BK/TN

GROUND

8

X160 20GY/YL

B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1043

CONNECTOR PINOUTS
