8.13.4

FRONT INTRUSION SENSOR (EXPORT ONLY)

8.13.5

REAR INTRUSION SENSOR (EXPORT ONLY)

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

1024

COMPONENT LOCATIONS

8.13

VEHICLE THEFT SECURITY SYSTEM (Continued)

9.0

CONNECTOR PINOUTS

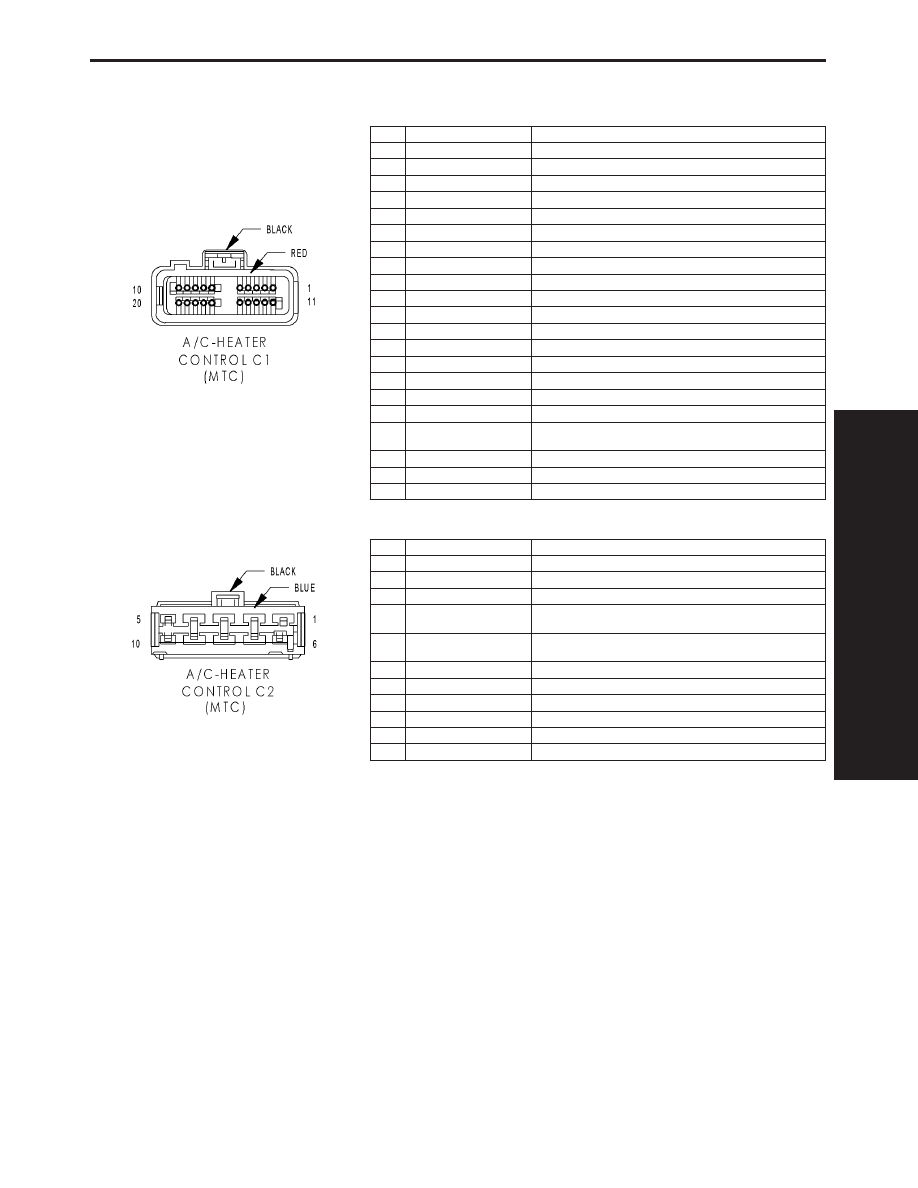

A/C-HEATER CONTROL C1 (MTC)

CAV

CIRCUIT

FUNCTION

1

Z24 18BK/OR

GROUND

2

C121 20DB/DG (LHD)

SENSOR GROUND

2

C121 22DB/DG (RHD)

SENSOR GROUND

3

C22 20LB/WT (3 ZONE)

REAR TEMPERATURE FEEDBACK SIGNAL

4

-

-

5

F850 20LB/PK (3 ZONE)

5 VOLT SUPPLY

6

-

-

7

C32 22DB/TN

RECIRCULATION DOOR DRIVER (A)

8

C54 22LB/YL (3 ZONE)

REAR BLEND DOOR DRIVER

9

C34 22DB/LB

COMMON DOOR DRIVER (B)

10

D25 20WT/VT

PCI BUS

11

-

-

12

C121 20DB/DG (3 ZONE)

REAR TEMPERATURE RETURN

13

F504 20GY/PK

IGNITION SWITCH OUTPUT (RUN)

14

E12 20OR/GY

PANEL LAMPS DRIVER

15

C21 22LB

EVAPORATOR TEMPERATURE SENSOR SIGNAL

16

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

17

C61 22DB/LG (EXCEPT
BASE)

DRIVER BLEND DOOR DRIVER (A)

18

C35 22LB/LG

MODE DOOR DRIVER (A)

19

C53 22LB (3 ZONE)

REAR MODE DOOR DRIVER

20

C154 20LB/OR (3 ZONE)

REAR COMMON DOOR DRIVER

A/C-HEATER CONTROL C2 (MTC)

CAV

CIRCUIT

FUNCTION

1

-

-

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C74 12DB/WT

BLOWER MOTOR M3 DRIVER

4

Z134 12BK/OR (LHD EX-
PORT)

GROUND

4

Z134 12BK/LG (EXCEPT
LHD EXPORT)

GROUND

5

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

6

-

-

7

-

-

8

-

-

9

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

10

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1025

CONNECTOR PINOUTS

AIRBAG CONTROL MODULE (ORC)

CAV

CIRCUIT

FUNCTION

1

R54 18LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 18LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

3

R62 18LB/VT (EXCEPT
LHD EXPORT)

PASSENGER SQUIB 2 LINE 2

3

R62 18LG/DB (LHD EX-
PORT)

PASSENGER SQUIB 2 LINE 2

4

R64 18LB/WT

PASSENGER SQUIB 2 LINE 1

5

R42 18LB/BR

PASSENGER SQUIB 1 LINE 2

6

R44 18LB/OR

PASSENGER SQUIB 1 LINE 1

7

R53 18LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

8

R55 18LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

9

R61 18LG/DB

DRIVER SQUIB 2 LINE 1

10

R63 18LG/WT

DRIVER SQUIB 2 LINE 2

11

R43 18LG/BR

DRIVER SQUIB 1 LINE 1

12

R45 18LG/OR

DRIVER SQUIB 1 LINE 2

13

-

-

14

F201 18PK/OR

ORC RUN-START DRIVER

15

F100 18PK/VT

ORC RUN ONLY DRIVER

16

Z12 18BK/OR

GROUND

17

R59 18LG/TN

DRIVER SEAT BELT SWITCH LINE 1

18

R57 18LG/GY

DRIVER SEAT BELT SWITCH LINE 2

19

-

-

20

-

-

21

D25 20WT/VT

PCI BUS

22

-

-

23

-

-

AMBIENT TEMPERATURE SENSOR (EXCEPT BASE)

CAV

CIRCUIT

FUNCTION

1

G31 18VT/LG (EXCEPT
2.4L)

AMBIENT TEMPERATURE SENSOR SIGNAL

1

G31 18VT/LG (2.4L)

AAT SIGNAL

2

K900 18DB/DG (2.4L)

SENSOR GROUND

2

G931 18VT/BR (EXCEPT
2.4L)

AMBIENT TEMPERATURE SENSOR RETURN

ATC REMOTE SENSOR (ATC)

CAV

CIRCUIT

FUNCTION

1

F600 20LB/PK

PROTECTED IGNITION

2

D40 20WT/LB

KDB NO. 2 CLOCK

3

C905 20BR/LB

SENSOR RETURN

4

D18 20WT/YL

KDB NO. 2 DATA

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1026

CONNECTOR PINOUTS

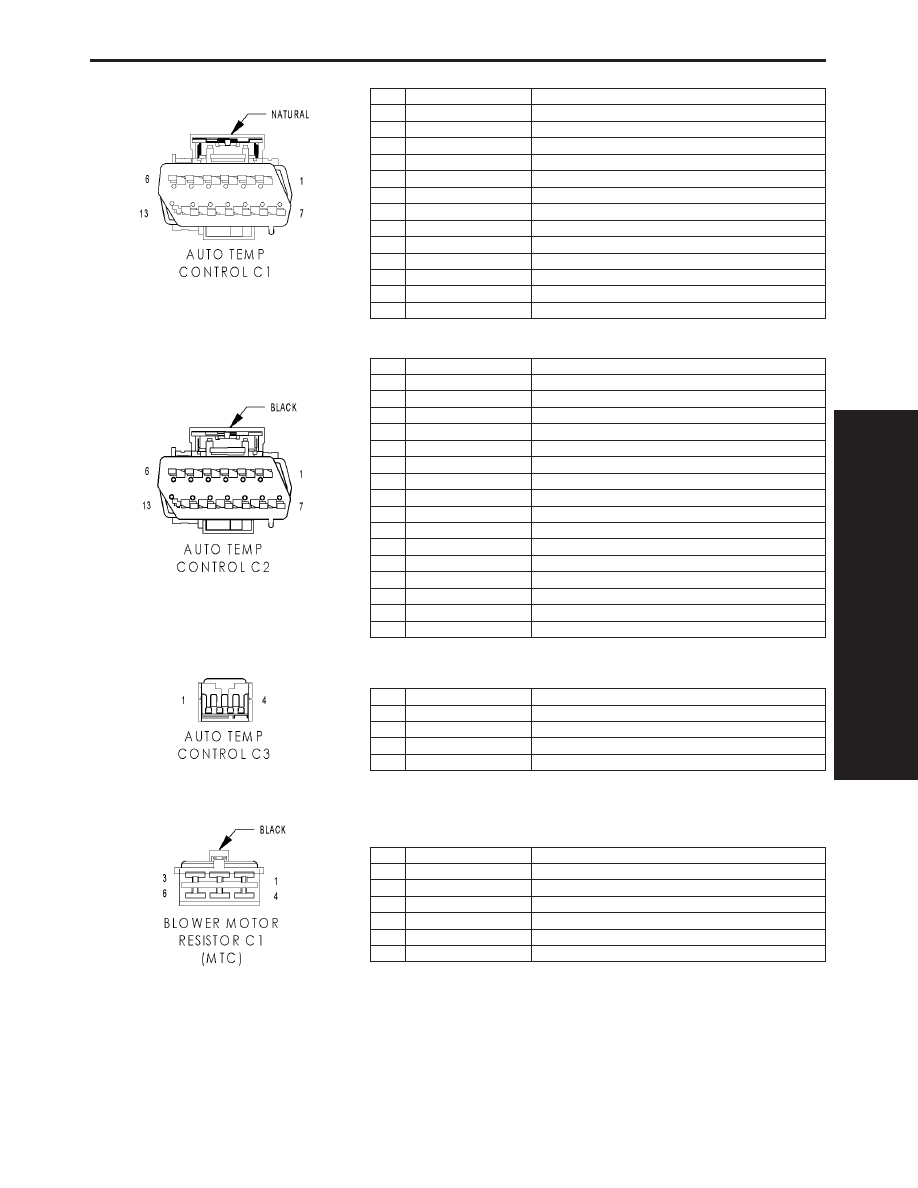

AUTO TEMP CONTROL C1

CAV

CIRCUIT

FUNCTION

1

C161 22LB/WT

DRIVER BLEND DOOR DRIVER (B)

2

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

3

C133 22DB/WT

PASSENGER BLEND DOOR DRIVER (B)

4

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

5

C132 22DB/YL

RECIRCULATION DOOR DRIVER (B)

6

C32 22DB/TN

RECIRCULATION DOOR DRIVER (A)

7

C135 22DB/WT

MODE DOOR DRIVER (B)

8

C35 22LB/LG

MODE DOOR DRIVER (A)

9

C53 22LB

REAR MODE DOOR DRIVER (A)

10

C154 22LB/OR

REAR MODE DOOR DRIVER (B)

11

C54 22LB/YL

REAR BLEND DOOR DRIVER (A)

12

C169 22DB/OR

REAR BLEND DOOR DRIVER (B)

13

-

-

AUTO TEMP CONTROL C2

CAV

CIRCUIT

FUNCTION

1

C21 22LB (LHD)

EVAPORATOR TEMPERATURE SENSOR SIGNAL

1

C21 22LB (RHD)

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 22DB/DG (RHD)

SENSOR GROUND

2

C121 20DB/DG (LHD)

SENSOR GROUND

3

E12 20OR/GY

PANEL LAMPS DRIVER

4

A114 18GY/RD

FUSED B(+) (I.O.D.)

5

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

6

D25 20WT/VT

PCI BUS

7

C56 22DB/VT (LHD)

BLOWER MOTOR CONTROL

7

C56 22DB/LB (RHD)

BLOWER MOTOR CONTROL

8

C59 22DB/LB

REAR BLOWER MOTOR CONTROL

9

D22 20WT/TN (3 ZONE)

KDB CLOCK

10

D17 22WT/DG

KDB DATA

11

Z24 18BK/OR

GROUND

12

-

-

13

-

-

AUTO TEMP CONTROL C3

CAV

CIRCUIT

FUNCTION

1

F600 20LB/PK

PROTECTED IGNITION

2

D40 20WT/LB

KDB NO. 2 CLOCK

3

C905 20BR/LB

SENSOR RETURN

4

D18 20WT/YL

KDB NO. 2 DATA

BLOWER MOTOR RESISTOR C1 (MTC)

CAV

CIRCUIT

FUNCTION

1

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

2

C74 12DB/WT

BLOWER MOTOR M3 DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

5

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

6

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1027

CONNECTOR PINOUTS
