DESCRIPTION

FIGURE

ROOF TOP JOINT & WINDSHIELD OPENING - LEFT AND RIGHT SIDES

41

LIFT GATE ROOF COACH JOINT - LEFT AND RIGHT SIDES

42

ROOF RAP JOINT - LEFT AND RIGHT SIDES

43

DRAIN HOLE PATCHES

44

WHEELHOUSE VENT HOLE - LEFT SIDE SHOWN - RIGHT SIDE TYPICAL

45

FLOOR PAN HOLES - LEFT AND RIDE SIDES

46

HOOD FRONT HEM FLANGE & SIDES

47

FRONT DOOR LOWER FLANGE

48

LIFTGATE HEM FLANGE AND LATCH COVER SEAMS

49

FRONT DOOR BELT DOOR BELT SEAMS (FRONT)

50

FRONT DOOR BELT DOOR BELT SEAMS (REAR)

51

23 - 128

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

Fig. 5 METHODS OF APPLYING AUTO BODY SEALANT

RS

BODY STRUCTURE

23 - 129

SEALER LOCATIONS (Continued)

Fig. 6 LOWER WINDSHIELD OPENING - RIGHT AND LEFT SIDES

Fig. 7 COWL SIDE - LEFT AND RIGHT SIDES

23 - 130

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

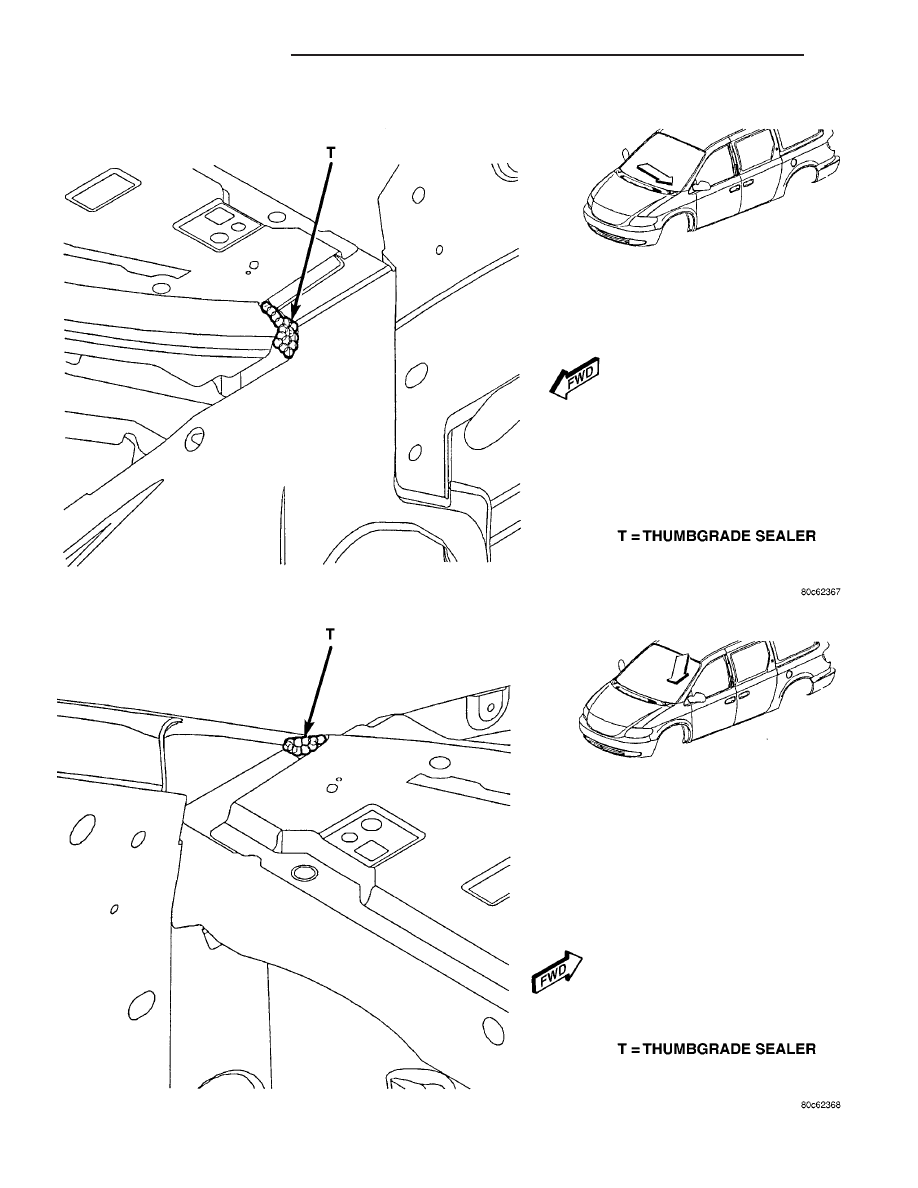

Fig. 8 SIDE QUARTER WINDSHIELD OPENING - LEFT AND RIGHT SIDES

Fig. 9 UPPER WINDSHIELD A-PILLAR - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 131

SEALER LOCATIONS (Continued)
