Chrysler Town, Dodge Caravan. Manual - part 277

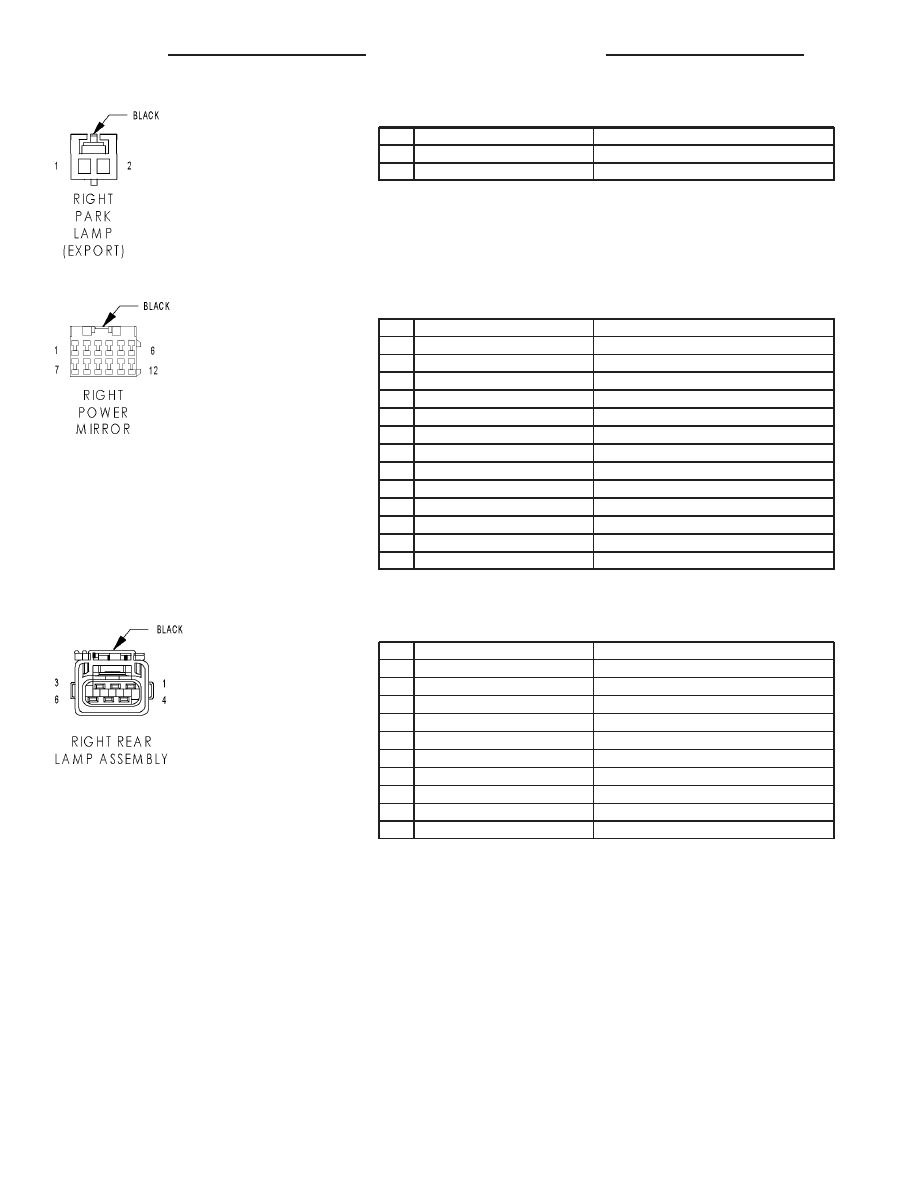

RIGHT PARK LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z344 16BR

GROUND

2

L78 16BK

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

RIGHT POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P174 20TN/LB (EXPORT)

RIGHT FOLDING MIRROR UNFOLD DRIVER

2

-

-

3

-

-

4

P68 20TN/YL (MEMORY)

RIGHT MIRROR HORIZONTAL POSITION SIGNAL

5

P66 20TN/LG (MEMORY)

RIGHT MIRROR SENSOR GROUND

6

P67 20TN/OR (MEMORY)

RIGHT MIRROR VERTICAL POSITION SIGNAL

7

P160 20TN/LG (LHD EXPORT)

PASSENGER FOLDING MIRROR RELAY OUTPUT

7

P159 20TN/DG (RHD)

DRIVER FOLDING MIRROR FOLD DRIVER

8

Z216 20BK/DB (HEATED MIRRORS)

GROUND

9

C16 20DB/GY (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

10

P70 20TN/LB

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

11

P72 20TN/GY

RIGHT MIRROR UP DRIVER

12

P74 20TN/DB

RIGHT MIRROR LEFT DRIVER

RIGHT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z362 18BK/BR (EXPORT)

GROUND

1

L62 18WT/BR (EXCEPT EXPORT)

RIGHT REAR TURN SIGNAL DRIVER

2

L62 18WT/BR (EXPORT)

RIGHT REAR TURN SIGNAL DRIVER

3

L50 18WT/TN (EXPORT)

BRAKE LAMP SWITCH OUTPUT

3

L78 18WT/OR (EXCEPT EXPORT)

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

4

L1 18WT/LG

BACK-UP LAMP DRIVER

5

L38 20WT/YL (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

5

Z362 18BK/BR (EXCEPT EXPORT)

GROUND

6

L50 18WT/TN (EXCEPT EXPORT)

PRIMARY BRAKE SWITCH SIGNAL

6

L78 18WT/OR (EXPORT)

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

8W - 80 - 124

8W-80 CONNECTOR PIN-OUTS

RS

RIGHT REAR PILLAR SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X158 20GY/YL

RIGHT REAR PILLAR SPEAKER (-)

2

X152 20GY/WT

RIGHT REAR PILLAR SPEAKER (+)

RIGHT REAR READING LAMP (LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

RIGHT REAR SPEAKER (LOWLINE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X58 22GY/OR

RIGHT REAR SPEAKER (-)

2

-

-

3

X52 20GY/DB

RIGHT REAR SPEAKER (+)

RIGHT REAR SPEAKER (MIDLINE/HIGHLINE) - BLACK/RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

X152 20GY/WT (HIGHLINE)

RIGHT REAR PILLAR SPEAKER (+)

2

X15 16GY/DG (HIGHLINE)

AMPLIFIED SPEAKER GROUND

3

X158 20GY/YL (HIGHLINE)

RIGHT REAR PILLAR SPEAKER (-)

4

X52 20GY/DB

RIGHT REAR SPEAKER (+)

5

X13 16DG/GY (HIGHLINE)

NAME BRAND SPEAKER RELAY OUTPUT

6

X58 22GY/OR

RIGHT REAR SPEAKER (-)

RIGHT REAR VENT MOTOR - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q14 16OR/BR (LHD EXCEPT EXPORT)

PASSENGER SIDE REAR WINDOW CLOSE

2

Q13 16OR/DB (RHD)

DRIVER SIDE REAR WINDOW CLOSE

2

Q14 16OR/BR (LHD EXPORT)

PASSENGER SIDE REAR WINDOW CLOSE

3

Q23 16OR/LB (RHD)

DRIVER SIDE REAR WINDOW OPEN

3

Q24 16OR/DG (LHD)

PASSENGER SIDE REAR WINDOW OPEN

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 125

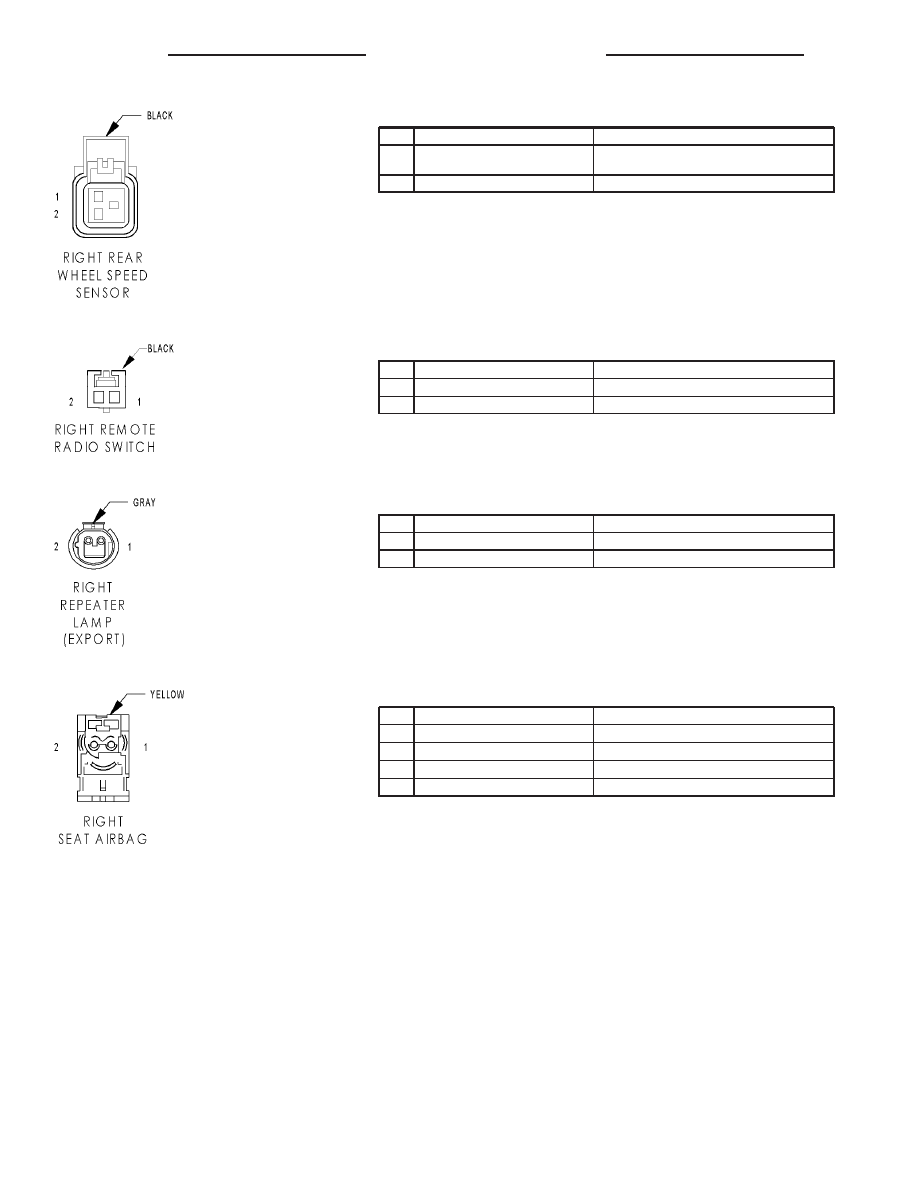

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

RIGHT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20RD/BK

RADIO CONTROL MUX

2

X920 20RD/DB

RADIO CONTROL MUX RETURN

RIGHT REPEATER LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A701 18BR/RD

FUSED B(+) (HAZARD)

2

L162 20WT/VT

RIGHT SIDE REPEATER LAMP FEED

RIGHT SEAT AIRBAG - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R34 18WT/BK (EXPORT)

RIGHT SEAT SQUIB LINE 2

1

R32 18LB/OR (EXCEPT EXPORT)

RIGHT SEAT SQUIB LINE 1

2

R34 18LB/WT (EXCEPT EXPORT)

RIGHT SEAT SQUIB LINE 2

2

R32 18DG/WT (EXPORT)

RIGHT SEAT SQUIB LINE 1

8W - 80 - 126

8W-80 CONNECTOR PIN-OUTS

RS

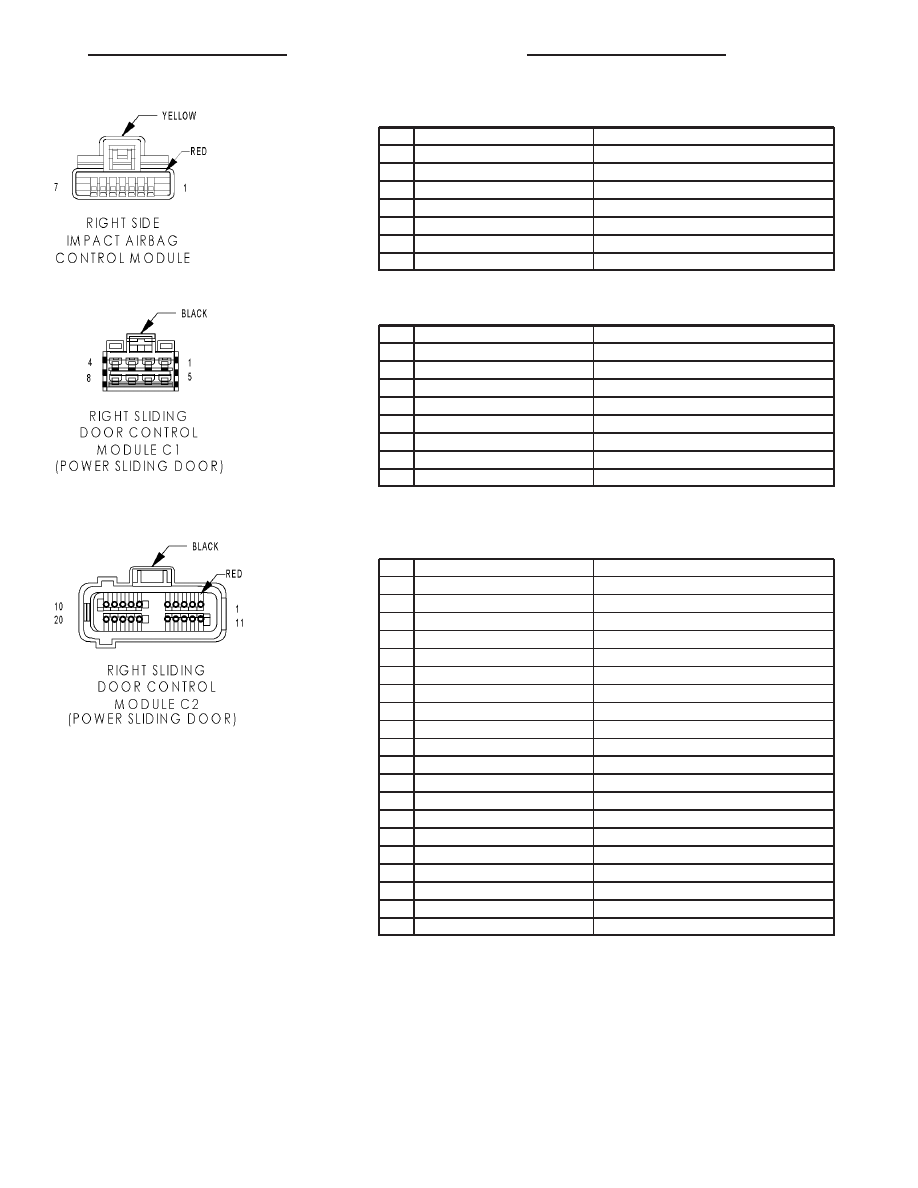

RIGHT SIDE IMPACT AIRBAG CONTROL MODULE - YELLOW/RED 7 WAY

CAV

CIRCUIT

FUNCTION

1

R32 18LB/OR

RIGHT SEAT SQUIB LINE 1

2

R34 18LB/WT

RIGHT SEAT SQUIB LINE 2

3

-

-

4

D25 20WT/VT

PCI BUS

5

F214 18PK/LG

SIACM RUN-START DRIVER

6

-

-

7

Z104 18BK/LG

GROUND

RIGHT SLIDING DOOR CONTROL MODULE C1 (POWER SLIDING DOOR) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q44 18OR/GY

RIGHT CINCH/RELEASE MOTOR CLUTCH DRIVER

2

Q68 16TN/BR

RIGHT SLIDING DOOR OPEN DRIVER

3

Q70 16TN/OR

RIGHT SLIDING DOOR CLOSE DRIVER

4

-

-

5

A113 14WT/RD

FUSED B(+)

6

-

-

7

-

-

8

Z124 14BK

GROUND

RIGHT SLIDING DOOR CONTROL MODULE C2 (POWER SLIDING DOOR) - BLACK/RED

CAV

CIRCUIT

FUNCTION

1

Q72 20TN/VT

RIGHT DOOR MOTOR HALL EFFECT SUPPLY

2

-

-

3

Q34 20OR/GY

RIGHT DOOR LOCK SENSE

4

Q54 20OR/BR

RIGHT DOOR IN/OUT HANDLE SWITCH SENSE

5

-

-

6

-

-

7

Q64 18OR/TN

RIGHT DOOR MOTOR CLUTCH DRIVER

8

Q46 18TN/GY

RIGHT CINCH/RELEASE MOTOR LATCH DRIVER

9

Q48 18TN/WT

RIGHT CINCH/RELEASE MOTOR UNLATCH DRIVER

10

-

-

11

D25 20WT/VT

PCI BUS

12

G76 20TN/OR

RIGHT SLIDING DOOR AJAR SWITCH SENSE

13

Q58 20OR/YL

RIGHT PAWL SWITCH SENSE

14

Q52 20OR

RIGHT FULL OPEN SWITCH SENSE

15

-

GROUND-DRIVER SIDE IDENTIFIER (LHD/RHD)

16

-

-

17

Q74 20TN/YL

RIGHT DOOR MOTOR HALL EFFECT SIGNAL

18

-

-

19

G152 20VT/GY

RIGHT SLIDING DOOR WAKE UP SIGNAL

20

Z26 20BK/TN

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 127
