Chrysler Town, Dodge Caravan. Manual - part 261





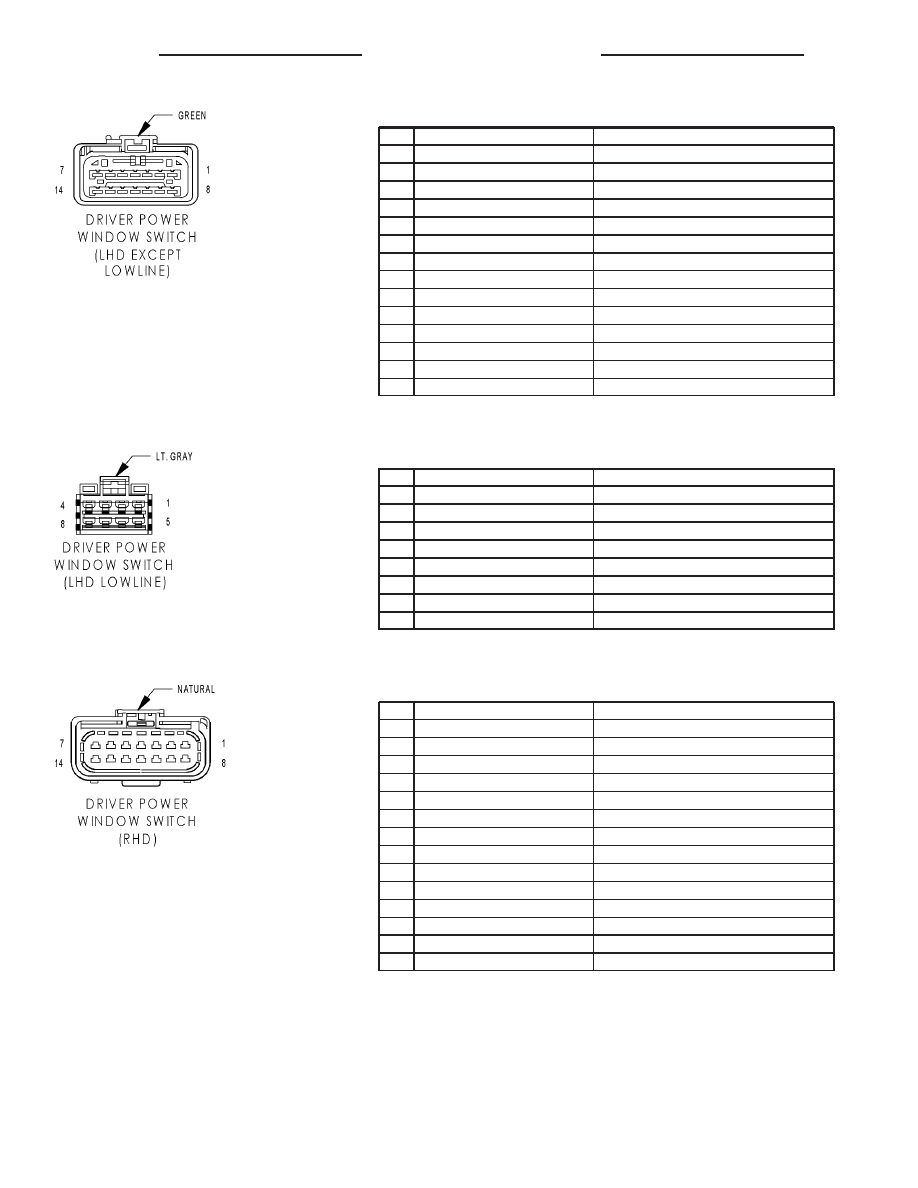

DRIVER POWER WINDOW SWITCH (LHD EXCEPT LOWLINE) - GREEN 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 16OR/DG

PASSENGER SIDE REAR WINDOW OPEN

2

Q16 12OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

3

Q13 16OR/DB

DRIVER SIDE REAR WINDOW CLOSE

4

Q26 12OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

5

Q14 16OR/BR

PASSENGER SIDE REAR WINDOW CLOSE

6

Q11 16OR/LG

MASTER WINDOW SWITCH DRIVER (UP)

7

Q23 16OR/LB

DRIVER SIDE REAR WINDOW OPEN

8

Q21 16OR/WT

MASTER WINDOW SWITCH DRIVER (DOWN)

9

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

10

-

-

11

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

12

-

-

13

Z421 12BK/BR

GROUND

14

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

DRIVER POWER WINDOW SWITCH (LHD LOWLINE) - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

2

Z421 12BK/BR

GROUND

3

Z421 12BK/BR

GROUND

4

-

-

5

Q21 16OR/WT

MASTER WINDOW SWITCH DRIVER (DOWN)

6

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

7

Z421 20BK/BR

GROUND

8

Q11 16OR/LG

MASTER WINDOW SWITCH DRIVER (UP)

DRIVER POWER WINDOW SWITCH (RHD) - NATURAL 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 16OR/LB

DRIVER SIDE REAR WINDOW OPEN

2

Q11 16OR/LG

MASTER WINDOW SWITCH DRIVER (UP)

3

Q14 16OR/BR

PASSENGER SIDE REAR WINDOW CLOSE

4

Q26 12OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

5

Q13 16OR/DB

DRIVER SIDE REAR WINDOW CLOSE

6

Q16 12OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

7

Q24 16OR/DG

PASSENGER SIDE REAR WINDOW OPEN

8

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

9

Z421 12BK/BR

GROUND

10

-

-

11

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

12

-

-

13

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

14

Q21 16OR/WT

MASTER WINDOW SWITCH DRIVER (DOWN)

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

RS

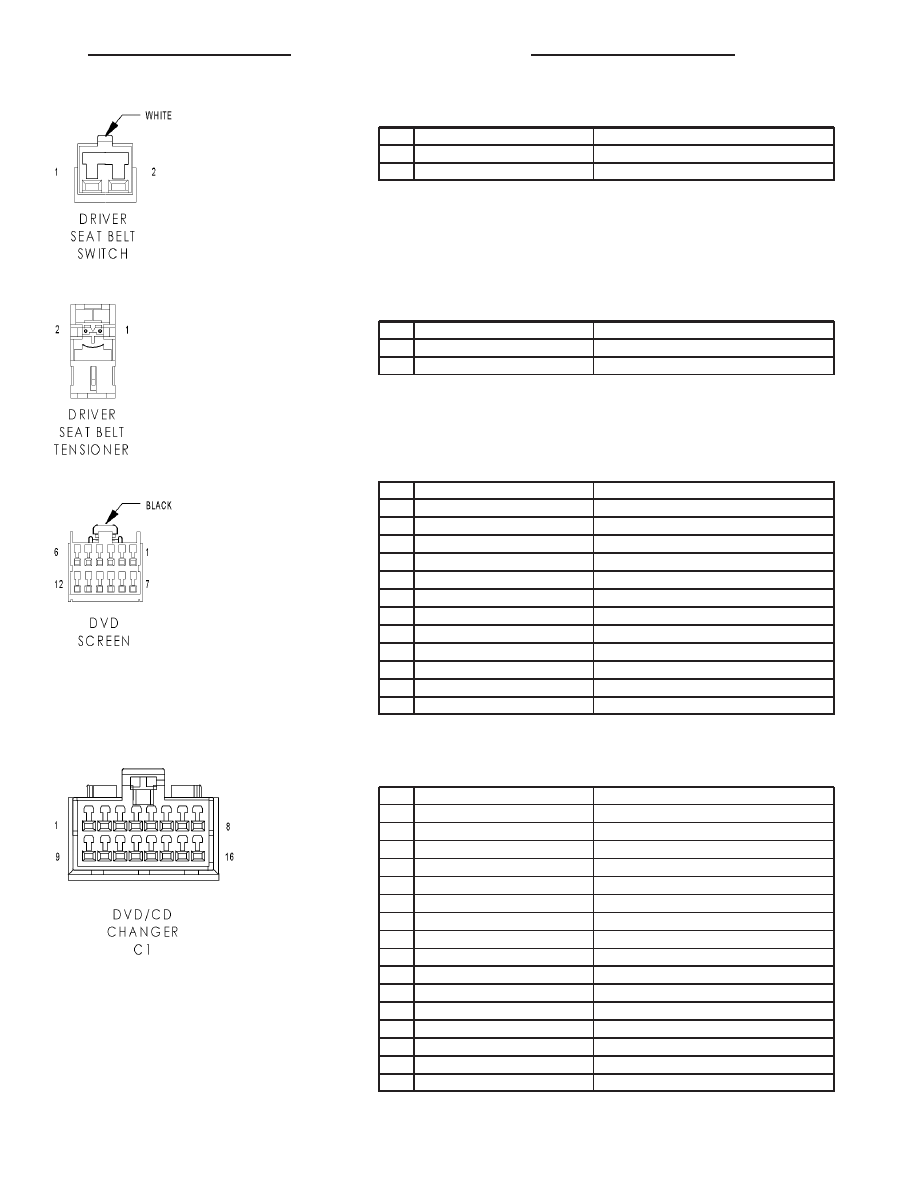

DRIVER SEAT BELT SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

R59 18LG/TN

DRIVER SEAT BELT SWITCH LINE 1

2

R57 18LG/GY

DRIVER SEAT BELT SWITCH LINE 2

DRIVER SEAT BELT TENSIONER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 18LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 18LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

DVD SCREEN - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/LB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

X211 20YL/GY

IGNITION SWITCH SENSE

3

-

-

4

-

-

5

X915 22GY/LB

VIDEO RETURN

6

X515 22GY/OR

VIDEO SIGNAL

7

X530 20GY/DB

GROUND

8

-

-

9

X555 20VT/OR

PLAY SIGNAL

10

-

-

11

-

-

12

-

-

DVD/CD CHANGER C1 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

-

-

3

-

-

4

-

-

5

-

-

6

E14 22OR/TN

PANEL LAMPS DRIVER

7

-

-

8

-

-

9

X41 22DG/WT

AUDIO OUT LEFT

10

Z140 22BK/OR

GROUND

11

-

-

12

-

-

13

D25 20WT/VT

PCI BUS

14

X112 22RD

IGNITION SWITCH OUTPUT

15

-

-

16

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

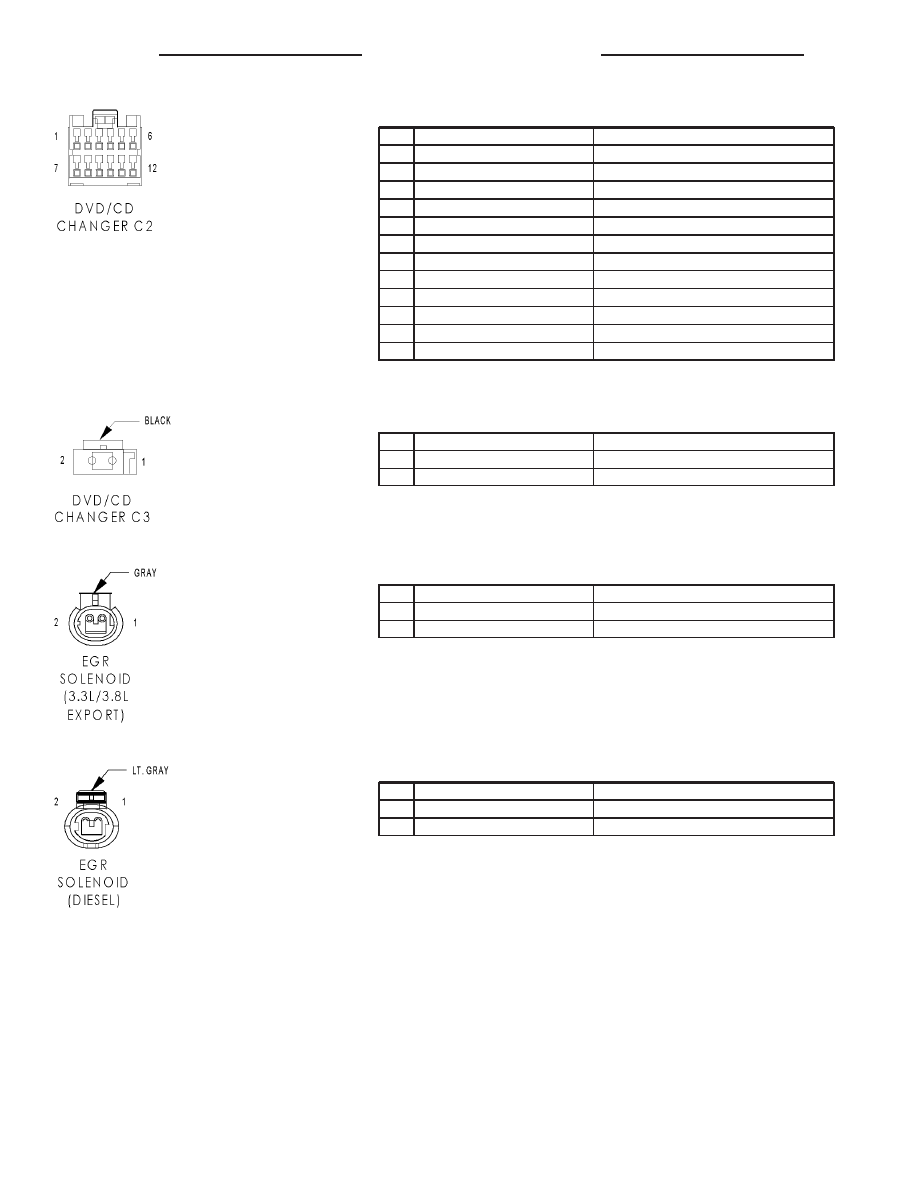

DVD/CD CHANGER C2 - 12 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/LB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

X211 20YL/GY

IGNITION SWITCH SENSE

3

-

-

4

-

-

5

X915 22GY/LB

VIDEO RETURN

6

X515 22GY/OR

VIDEO SIGNAL

7

X530 20GY/DB

GROUND

8

-

-

9

-

-

10

X555 20VT/OR

PLAY SIGNAL

11

-

-

12

X955 20BK/GY

SHIELD

DVD/CD CHANGER C3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+) (I.O.D.)

2

Z530 18BK/GY

GROUND

EGR SOLENOID (3.3L/3.8L EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K35 18DB/VT

EGR SOLENOID CONTROL

2

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

EGR SOLENOID (DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K35 20GY/YL

EGR SOLENOID CONTROL

2

K342 16BR/WT

ECM/PCM RELAY OUTPUT

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

RS

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 81 WAY - 81 WAY

CAV

CIRCUIT

FUNCTION

1

Z130 14BK/BR

GROUND

2

Z131 14BK/DG

GROUND

3

K20 14BR/GY

GENERATOR FIELD CONTROL

4

K342 14BR/WT

ECM/PCM RELAY OUTPUT

5

K342 14BR/WT

ECM/PCM RELAY OUTPUT

6

-

-

7

D25 20WT/VT

PCI BUS

8

K944 20BK/GY

CAMSHAFT POSITION SENSOR SHIELD GROUND

9

K44 20DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

10

-

-

11

K37 20DB/YL

BOOST PRESSURE SENSOR SIGNAL

12

K55 20DB/OR

MASS AIR FLOW SENSOR SIGNAL

13

K78 20GY

FUEL PRESSURE SENSOR SIGNAL

14

-

-

15

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

16

K80 20DB/TN

FUEL PRESSURE SENSOR GROUND

17

-

-

18

-

-

19

K342 20BR/WT

ECM/PCM RELAY OUTPUT

20

Z138 20BK/OR

GROUND

21

K900 20DB/DG

SENSOR GROUND

22

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

F851 20LB/PK

SENSOR REFERENCE VOLTAGE B

24

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

G6 20VT/GY

ENGINE OIL PRESSURE SENSOR SIGNAL

31

F853 20LG/PK

WATER IN FUEL SENSOR SIGNAL

32

K25 20BR/TN

BATTERY TEMPERATURE SENSOR SIGNAL

33

-

-

34

K4 20BK/LB

LOW IDLE POSITION SWITCH GROUND

35

K853 20DB/BR

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT
SUPPLY

36

C18 20LB/BR

A/C PRESSURE SENSOR SIGNAL

37

-

-

38

V37 20VT/TN

SPEED CONTROL SWITCH SIGNAL

39

-

-

40

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

41

K21 20DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

42

Z122 18WT

GROUND (DRAIN)

43

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

44

-

-

45

-

-

46

-

-

47

L50 20WT/TN

PRIMARY BRAKE SWITCH SIGNAL

48

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

49

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

50

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

51

-

-

52

K121 20DB

BOOST PRESSURE SENSOR GROUND

53

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63
