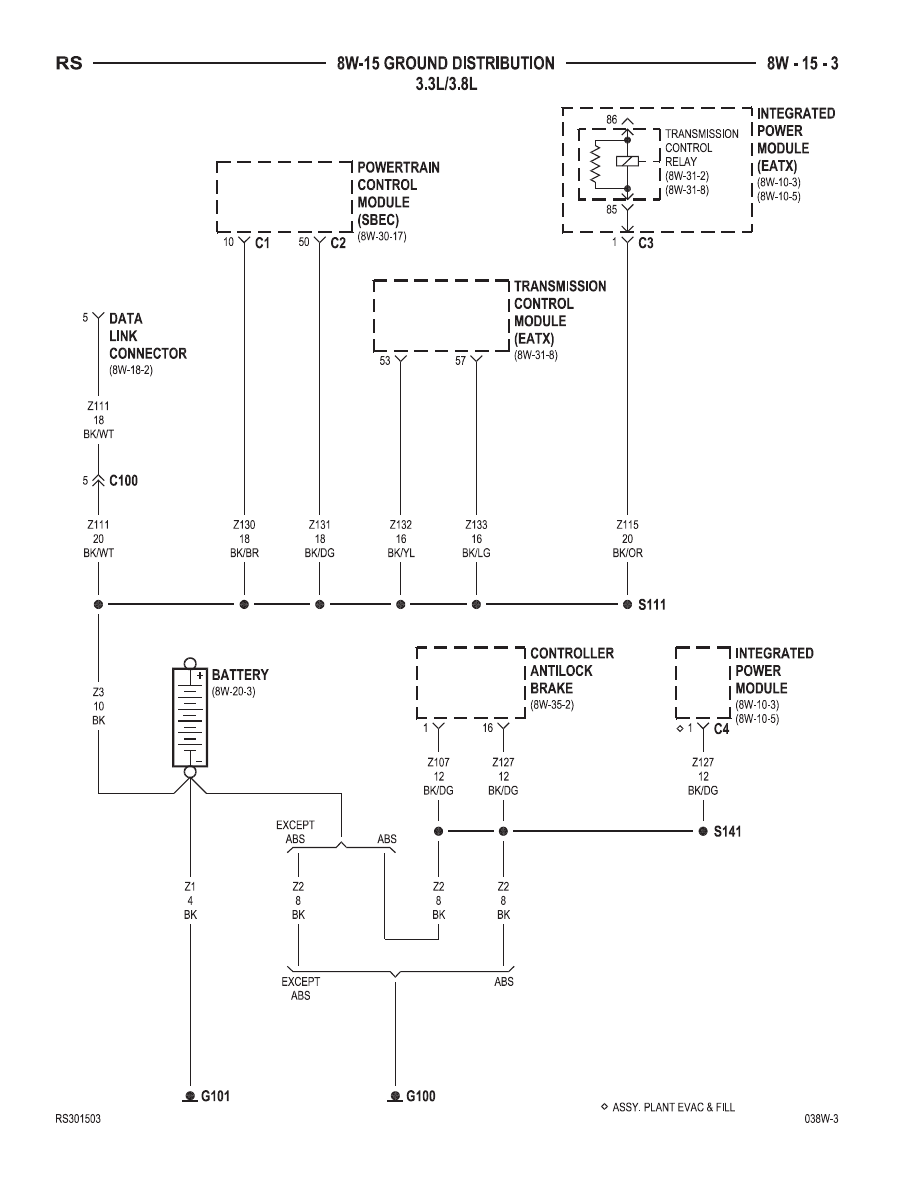

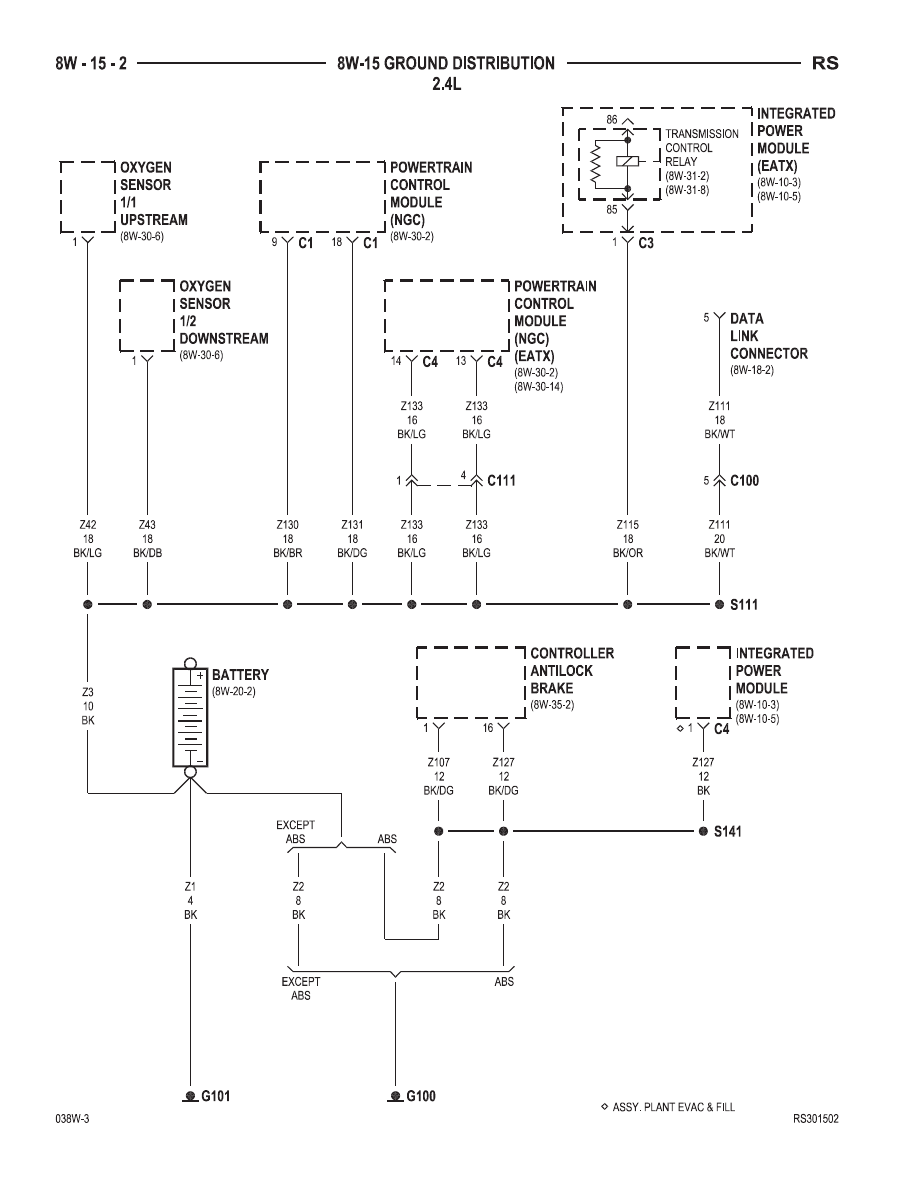

8W-15 GROUND DISTRIBUTION

Component

Page

A/C Compressor Clutch . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 9
A/C-Heater Control

. . . . . . . . . . . . . . . . . . . . . . 8W-15-10, 12

Adjustable Pedals Module . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Airbag Control Module . . . . . . . . . . . . . . . . . . . . . . . 8W-15-13
Auto Temp Control . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Automatic Day/Night Mirror

. . . . . . . . . . . . . . . . . . . 8W-15-23

Back-Up Lamp Switch . . . . . . . . . . . . . . . . . . . . . . 8W-15-4, 8
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 3, 4
Body Control Module

. . . . . . . . . . . . . . . . . . . . . . . 8W-15-24

Brake Fluid Level Switch . . . . . . . . . . . . . . . . . . . . . 8W-15-19
Brake Lamp Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-19
Cabin Heater Assist . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9
Center Dome Lamp

. . . . . . . . . . . . . . . . . . . . . . . . 8W-15-23

Center High Mounted Stop Lamp . . . . . . . . . . . . . . . . . 8W-15-28
Clutch Pedal Interlock Switch . . . . . . . . . . . . . . . . . . . 8W-15-19
Clutch Pedal Upstop Switch . . . . . . . . . . . . . . . . . . . . 8W-15-20
Controller Antilock Brake . . . . . . . . . . . . . . . . . . . 8W-15-2, 3, 4
Crank Case Ventilation Heater . . . . . . . . . . . . . . . . . . . 8W-15-9
Crankshaft Position Sensor . . . . . . . . . . . . . . . . . . . . . 8W-15-4
Data Link Connector

. . . . . . . . . . . . . . . . . . . 8W-15-2, 3, 4, 19

Dosing Pump

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9

Driver Door Courtesy Lamp . . . . . . . . . . . . . . . . . . 8W-15-16, 22
Driver Door Lock Switch . . . . . . . . . . . . . . . . . . . . 8W-15-16, 22
Driver Heated Seat Cushion . . . . . . . . . . . . . . . . . . . . 8W-15-18
Driver Heated Seat Module . . . . . . . . . . . . . . . . . . . . 8W-15-18
Driver Power Seat Switch . . . . . . . . . . . . . . . . . . . . . 8W-15-18
Driver Power Window Switch . . . . . . . . . . . . . . . . . . . 8W-15-16
Driver Power Window Switch . . . . . . . . . . . . . . . . . . . 8W-15-22
DVD/CD Changer

. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11

Engine Control Module . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
Floor Console Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
Floor Console Power Outlet . . . . . . . . . . . . . . . . . . . . 8W-15-27
Front Blower Module

. . . . . . . . . . . . . . . . . . . . . . . 8W-15-12

Front Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10

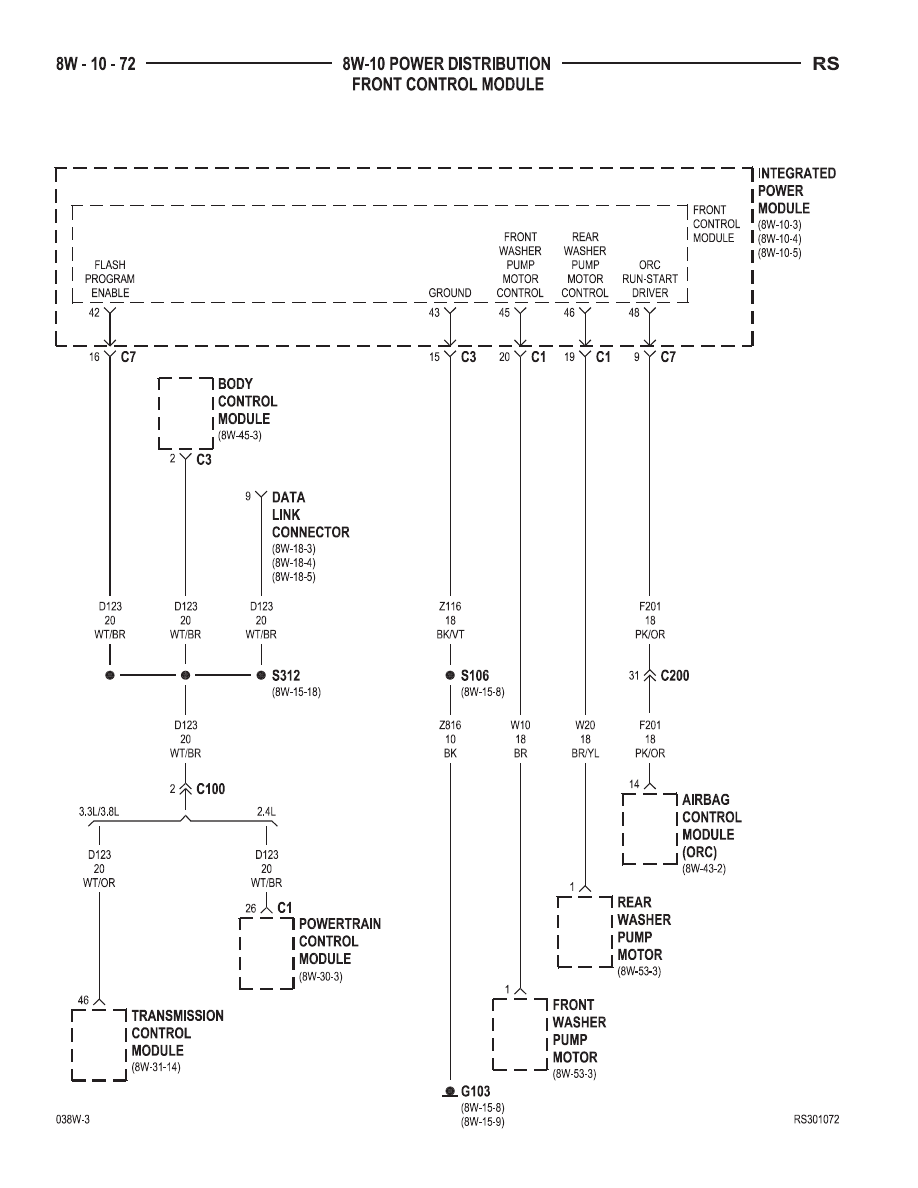

Front Control Module

. . . . . . . . . . . . . . . . . . . . 8W-15-8, 9, 20

Front Reading Lamps/Switch . . . . . . . . . . . . . . . . . . . 8W-15-23
Fuel Heater

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27

Fuel Heater Relay . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
Fuel Pump Module . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 3, 4
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 3, 4
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5, 6, 7
G103

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 9

G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10, 11, 12
G201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-13
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
G300 . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-15, 17, 18, 19, 20
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-21, 22, 23, 24
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-25, 26, 27
G303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27, 28
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
Headlamp Switch

. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10

Headlamp Washer Pump Motor

. . . . . . . . . . . . . . . . . . 8W-15-7

High Note Horn . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6 7
Hood Ajar Switch

. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20

Instrument Cluster

. . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10

Instrument Panel Switch Bank . . . . . . . . . . . . . . . . . . 8W-15-11
Integrated Power Module

. . . . . . . . . . . . . . 8W-15-2, 3, 4, 8, 9, 20

Left B-Pillar Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-19
Left Cinch/Release Motor . . . . . . . . . . . . . . . . . . . . . 8W-15-15
Left Combination Relay . . . . . . . . . . . . . . . . . . . . . . 8W-15-26
Left Cylinder Lock Switch . . . . . . . . . . . . . . . . . . . 8W-15-16 17
Left Door Speaker . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6, 7
Left Front Door Ajar Switch . . . . . . . . . . . . . . . . . . . . 8W-15-17
Left Front Door Lock Motor/Ajar Switch . . . . . . . . . . . 8W-15-16, 17
Left Front Park/Turn Signal Lamp . . . . . . . . . . . . . . . . . 8W-15-6
Left Full Open Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-15-15
Left Headlamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Left Headlamp Leveling Motor . . . . . . . . . . . . . . . . . . . 8W-15-7
Left High Beam Lamp . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Left Liftgate Flood Lamp

. . . . . . . . . . . . . . . . . . . . . 8W-15-28

Left Low Beam Lamp . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Left Mid Reading Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Left Park Lamp

. . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20

Left Power Mirror . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Left Rear Lamp Assembly . . . . . . . . . . . . . . . . . . . . . 8W-15-26
Left Rear Reading Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Left Rear Speaker . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Left Side Impact Airbag Control Module . . . . . . . . . . . . . 8W-15-13
Left Sliding Door Control Module . . . . . . . . . . . . . . . . . 8W-15-15
Left Sliding Door Latch Sensing Switch

. . . . . . . . . . . . . 8W-15-15

Left Sliding Door Lock Motor . . . . . . . . . . . . . . . . . . . 8W-15-15
Left Sliding Door Lock Motor/Ajar Switch

. . . . . . . . . . . . 8W-15-15

Component

Page

Left Sliding Door Motor . . . . . . . . . . . . . . . . . . . . . . 8W-15-15
Left Stop/Turn Signal Relay . . . . . . . . . . . . . . . . . . . . 8W-15-26
Left Turn Signal Lamp

. . . . . . . . . . . . . . . . . . . . . . 8W-15-20

Left Visor/Vanity Lamp

. . . . . . . . . . . . . . . . . . . . . . 8W-15-23

License Lamp

. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-25, 28

Lift Pump Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
Liftgate Ajar Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Liftgate Cinch/Release Motor . . . . . . . . . . . . . . . . . . . 8W-15-25
Liftgate Cylinder Lock Switch . . . . . . . . . . . . . . . . . . . 8W-15-28
Liftgate Right Pinch Sensor . . . . . . . . . . . . . . . . . . . . 8W-15-25
Low Note Horn . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6, 7
Memory Seat/Mirror Module

. . . . . . . . . . . . . . . . . . . 8W-15-18

Natural Vacuum Leak Detection Assembly . . . . . . . . . . . . . 8W-15-8
Overhead Console . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Oxygen Sensor 1/1 Upstream . . . . . . . . . . . . . . . . . . . . 8W-15-2
Oxygen Sensor 1/2 Downstream . . . . . . . . . . . . . . . . . 8W-15-2, 8
Passenger Door Courtesy Lamp . . . . . . . . . . . . . . . . 8W-15-17, 22
Passenger Door Lock Switch

. . . . . . . . . . . . . . . . . 8W-15-17, 22

Passenger Heated Seat Cushion . . . . . . . . . . . . . . . . . . 8W-15-24
Passenger Heated Seat Module . . . . . . . . . . . . . . . . . . 8W-15-24
Passenger Power Seat Switch . . . . . . . . . . . . . . . . . . . 8W-15-24
Passenger Power Window Switch . . . . . . . . . . . . . . . 8W-15-17, 22
Power Folding Mirror Switch . . . . . . . . . . . . . . . . . . . 8W-15-12
Power Liftgate Module . . . . . . . . . . . . . . . . . . . . . . . 8W-15-25
Power Liftgate Motor

. . . . . . . . . . . . . . . . . . . . . . . 8W-15-25

Power Mirror Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Power Outlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Power Window Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-15-16
Powertrain Control Module

. . . . . . . . . . . . . . . . . . . 8W-15-2, 3

Radiator Fan No. 1 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radiator Fan No. 2 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radiator Fan Relay . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radiator Fan Relay No. 3 . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Rear Auto Temp Control Switch . . . . . . . . . . . . . . . . . . 8W-15-19
Rear Blower Front Control Switch

. . . . . . . . . . . . . . . . 8W-15-12

Rear Blower Motor Power Module

. . . . . . . . . . . . . . 8W-15-12, 27

Rear Blower Rear Control Switch . . . . . . . . . . . . . . . . . 8W-15-19
Rear Dome Lamp

. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-23

Rear Power Outlet . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
Rear Window Defogger Grid . . . . . . . . . . . . . . . . . . . . 8W-15-28
Rear Wiper Motor . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Remote Keyless Entry Module . . . . . . . . . . . . . . . . . . . 8W-15-11
Right B-Pillar Switch

. . . . . . . . . . . . . . . . . . . . . . . 8W-15-24

Right Cinch/Release Motor

. . . . . . . . . . . . . . . . . . . . 8W-15-21

Right Combination Relay . . . . . . . . . . . . . . . . . . . . . 8W-15-26
Right Cylinder Lock Switch . . . . . . . . . . . . . . . . . . . . 8W-15-22
Right Door Speaker . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Right Fog Lamp

. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6, 7

Right Front Door Ajar Switch . . . . . . . . . . . . . . . . . . . 8W-15-22
Right Front Door Lock Motor/Ajar Switch

. . . . . . . . . . . . 8W-15-22

Right Front Park/Turn Signal Lamp . . . . . . . . . . . . . . . . 8W-15-6
Right Full Open Switch . . . . . . . . . . . . . . . . . . . . . . 8W-15-21
Right Headlamp . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Right Headlamp Leveling Motor . . . . . . . . . . . . . . . . . . 8W-15-7
Right High Beam Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Right Liftgate Flood Lamp

. . . . . . . . . . . . . . . . . . . . 8W-15-28

Right Low Beam Lamp

. . . . . . . . . . . . . . . . . . . . . . 8W-15-20

Right Mid Reading Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Right Park Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Right Power Mirror

. . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11

Right Rear Lamp Assembly . . . . . . . . . . . . . . . . . . . . 8W-15-27
Right Rear Reading Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Right Rear Speaker . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Right Side Impact Airbag Control Module

. . . . . . . . . . . . 8W-15-13

Right Sliding Door Control Module . . . . . . . . . . . . . . . . 8W-15-21
Right Sliding Door Latch Sensing Switch . . . . . . . . . . . . . 8W-15-21
Right Sliding Door Lock Motor . . . . . . . . . . . . . . . . . . 8W-15-21
Right Sliding Door Lock Motor/Ajar Switch

. . . . . . . . . . . 8W-15-21

Right Sliding Door Motor . . . . . . . . . . . . . . . . . . . . . 8W-15-21
Right Stop/Turn Signal Relay . . . . . . . . . . . . . . . . . . . 8W-15-26
Right Turn Signal Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Right Visor/Vanity Lamp

. . . . . . . . . . . . . . . . . . . . . 8W-15-23

Sentry Key Immobilizer Module . . . . . . . . . . . . . . . . . . 8W-15-11
Speed Control Servo . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
Sunroof Module

. . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-26

Sunroof Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Traction Control Switch . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Trailer Tow Connector . . . . . . . . . . . . . . . . . . . . . . . 8W-15-26
Transmission Control Module . . . . . . . . . . . . . . . . . . . . 8W-15-3
Transmission Control Relay . . . . . . . . . . . . . . . . . . . 8W-15-2, 3
Washer Fluid Level Switch . . . . . . . . . . . . . . . . . . . . 8W-15-6, 7
Wiper Module

. . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-19

RS

8W-15 GROUND DISTRIBUTION

8W - 15 - 1
