Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 697

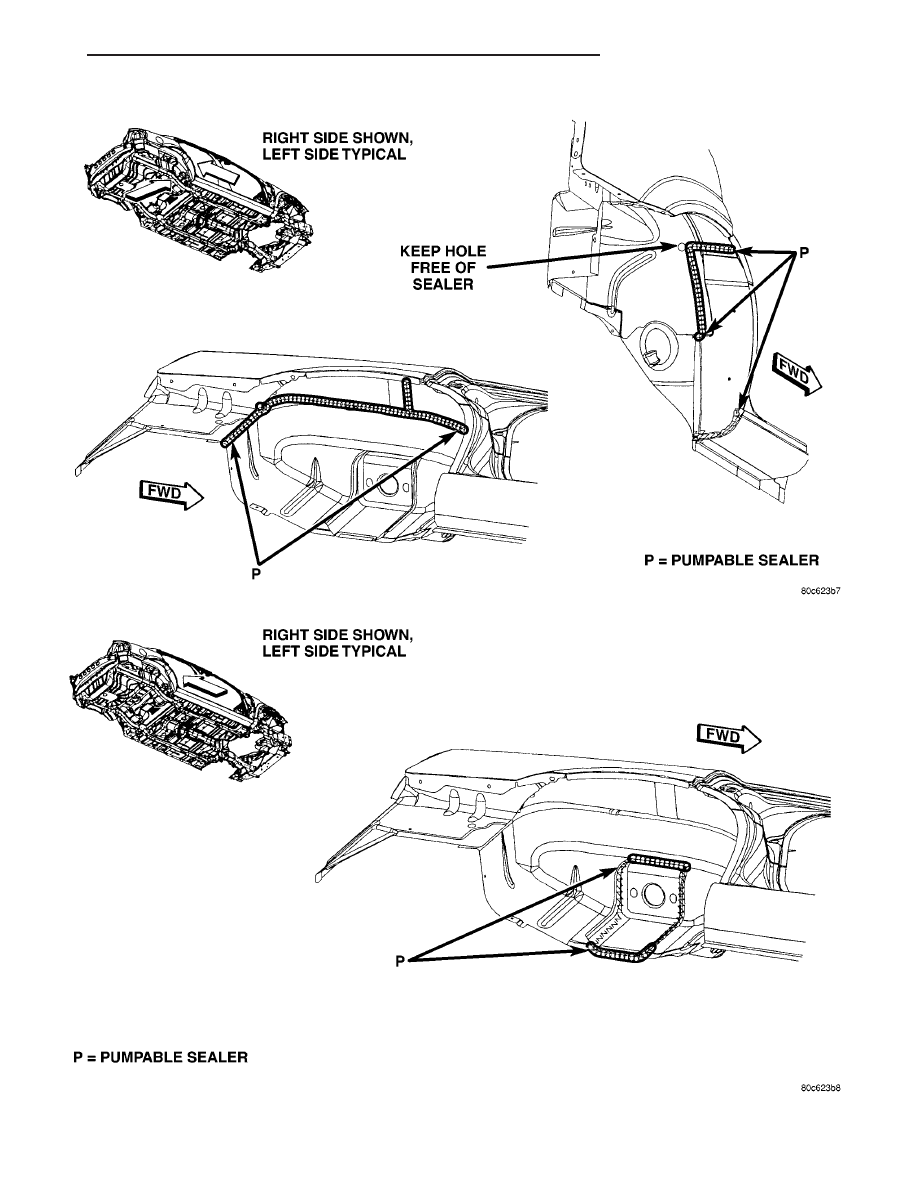

Fig. 54 REAR WHEELHOUSE

Fig. 55 REAR SHOCK TOWER BRACKET

JR

BODY STRUCTURE

23 - 185

SEALER LOCATIONS (Continued)

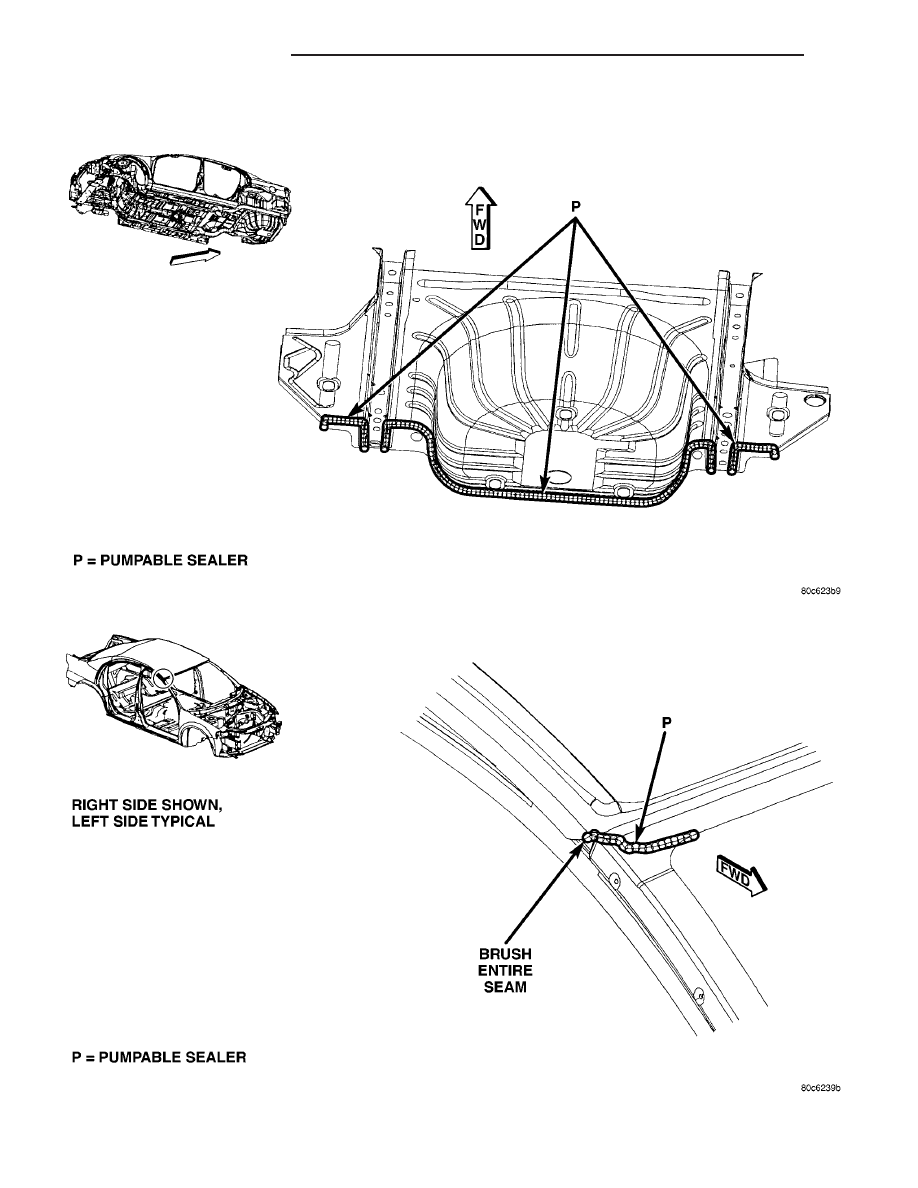

Fig. 56 LOWER REAR FLOOR PAN TO LOWER DECK OPENING

Fig. 57 ROOF TO

(

A

(

PILLAR

23 - 186

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)

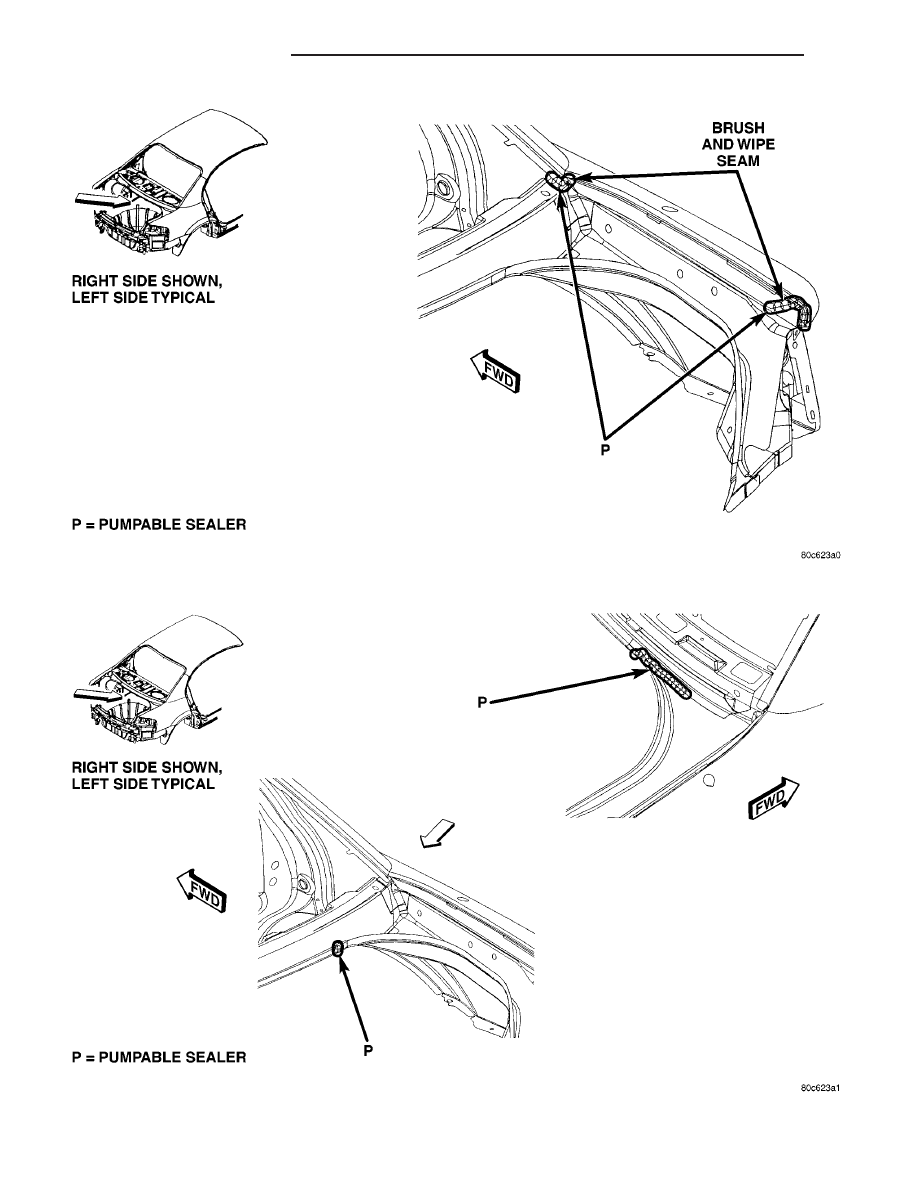

Fig. 58 TAIL LAMP EXTENSION TO QUARTER PANEL & DRAIN THROUGH

Fig. 59 TAIL LAMP EXTENSION TO LOWER DECKLID PANEL

JR

BODY STRUCTURE

23 - 187

SEALER LOCATIONS (Continued)

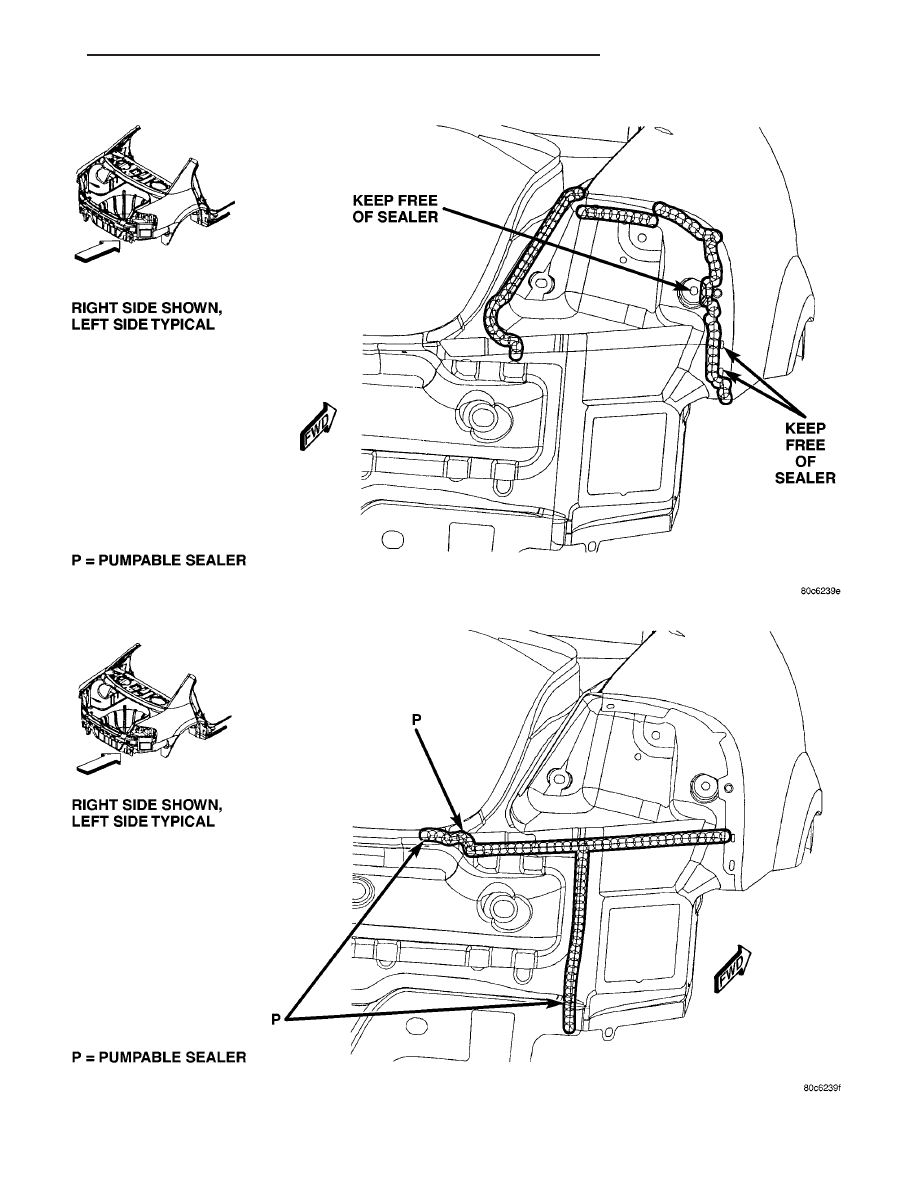

Fig. 60 QUARTER PANEL TO DRAIN TROUGH

Fig. 61 REAR SHELF PANEL REINFORCEMENT TO DRAIN TROUGH

23 - 188

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)
