(6) Remove bellhousing half from gear case half

(Fig. 8).

(7) Remove output shaft roller bearing from output

shaft.

(8) Remove differential assembly from housing

(Fig. 9).

(9) Remove reverse idler shaft bolt (Fig. 10).

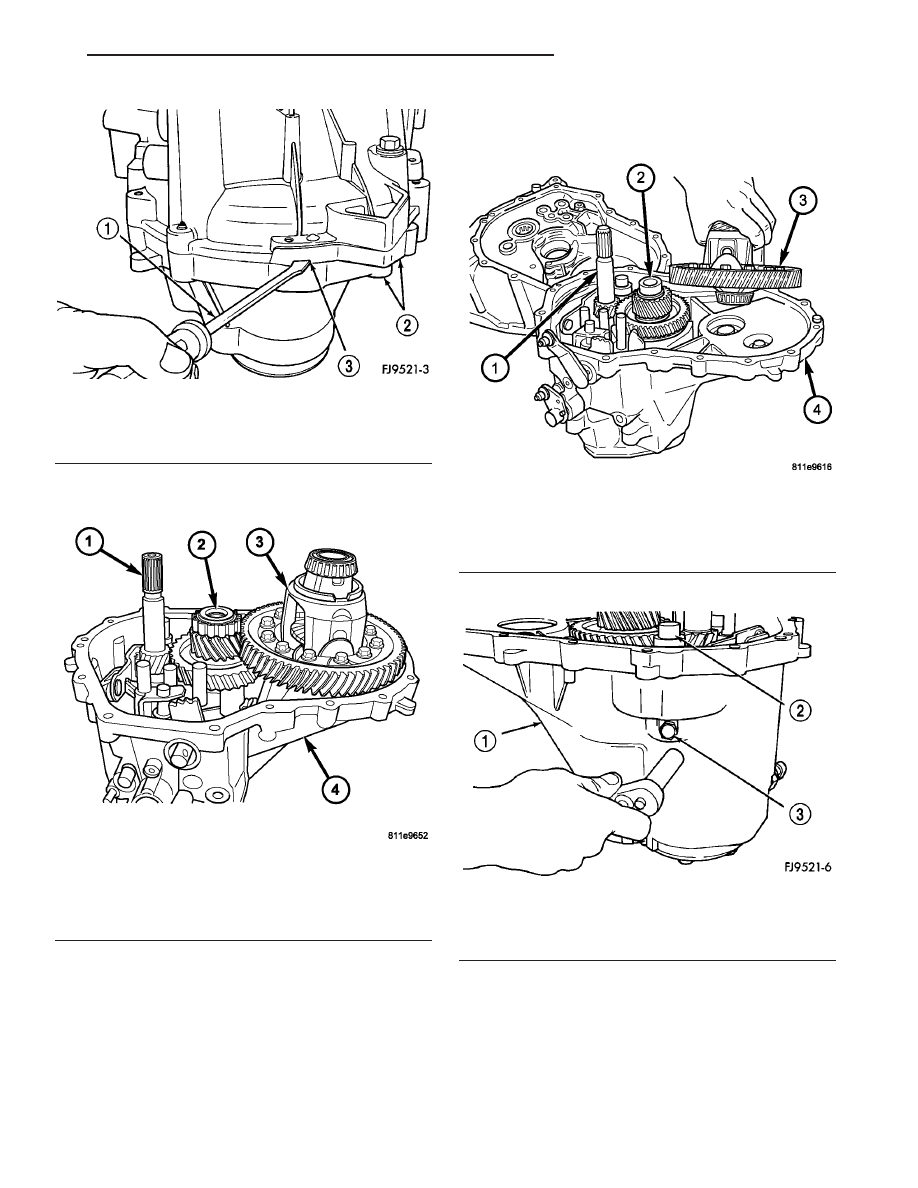

Fig. 7 Separate Case Halves

1 - PRY TOOL
2 - CASE HALVES
3 - PRY SLOT

Fig. 8 Bellhousing Case Half Removed

1 - INPUT SHAFT
2 - OUTPUT SHAFT
3 - DIFFERENTIAL ASSEMBLY
4 - GEARTRAIN HOUSING

Fig. 9 Differential Removal/Installation

1 - INPUT SHAFT
2 - OUTPUT SHAFT
3 - DIFFERENTIAL ASSEMBLY
4 - GEARTRAIN HOUSING

Fig. 10 Reverse Idler Shaft

1 - CASE
2 - REVERSE IDLER SHAFT
3 - REVERSE IDLER SHAFT BOLT

JR

T350 MANUAL TRANSAXLE

21 - 5

T350 MANUAL TRANSAXLE (Continued)

(10) Remove reverse idler shaft (Fig. 11).
(11) Remove reverse idler gear and spacer (Fig.

12).

(12) Remove two screws retaining reverse fork

bracket (Fig. 13). Remove reverse fork bracket and
reverse cam blockout assembly (Fig. 14).

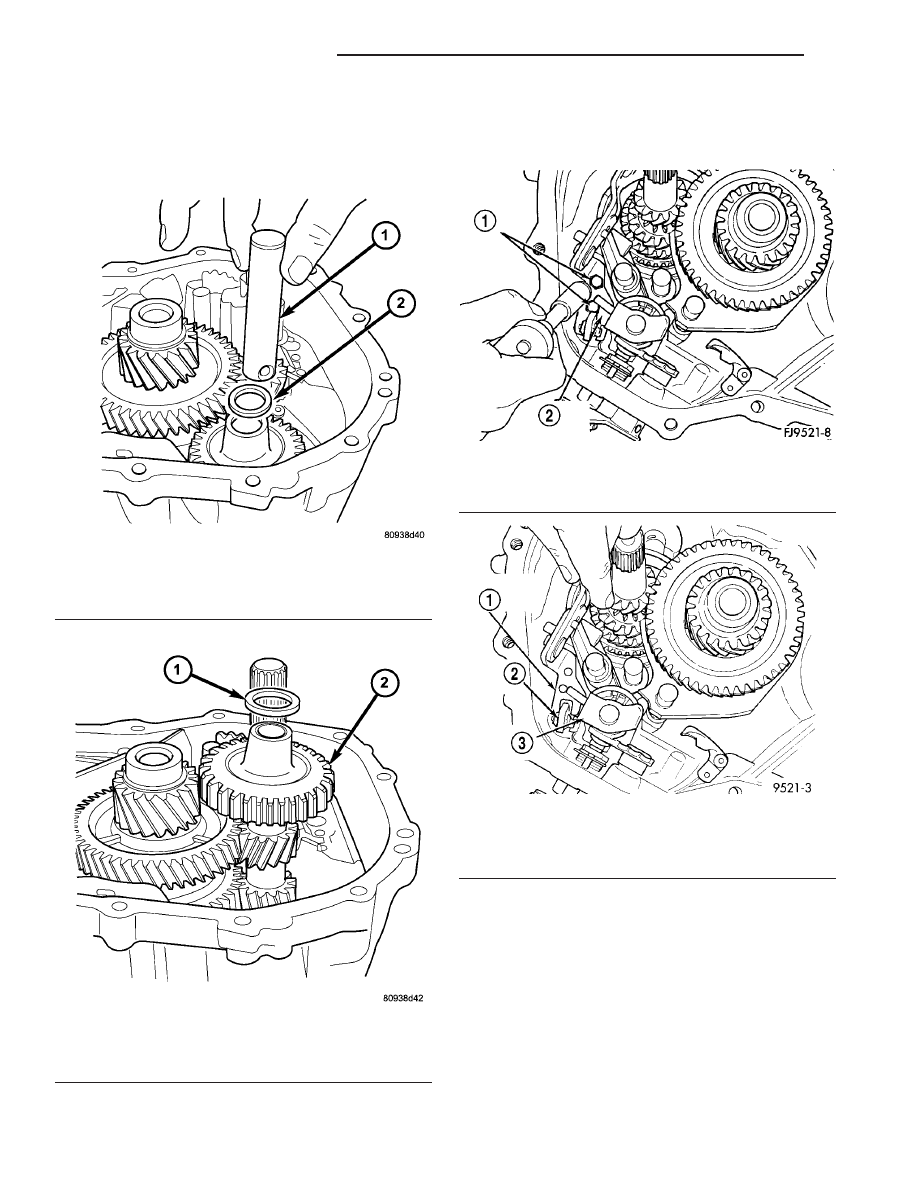

Fig. 11 Reverse Idler Shaft Removal

1 - REVERSE IDLER SHAFT
2 - SPACER

Fig. 12 Reverse Idler Gear and Spacer

1 - SPACER
2 - REVERSE IDLER GEAR

Fig. 13 Screws Retaining Reverse Fork Bracket

1 - SCREWS (2)
2 - REVERSE FORK BRACKET

Fig. 14 Remove Reverse Fork Bracket

1 - REVERSE FORK BRACKET
2 - REVERSE CAM BLOCKOUT
3 - SHIFT BLOCKER ASSEMBLY

21 - 6

T350 MANUAL TRANSAXLE

JR

T350 MANUAL TRANSAXLE (Continued)

(13) Using snap–ring pliers, remove selector shaft

spacer (Fig. 15).

(14) Pull the selector shaft shift pin out of the slot

in the blocker assembly. Turn selector shaft up and
out of the way (Fig. 16).

(15) Remove transaxle end cover (Fig. 17) (Fig.

18).

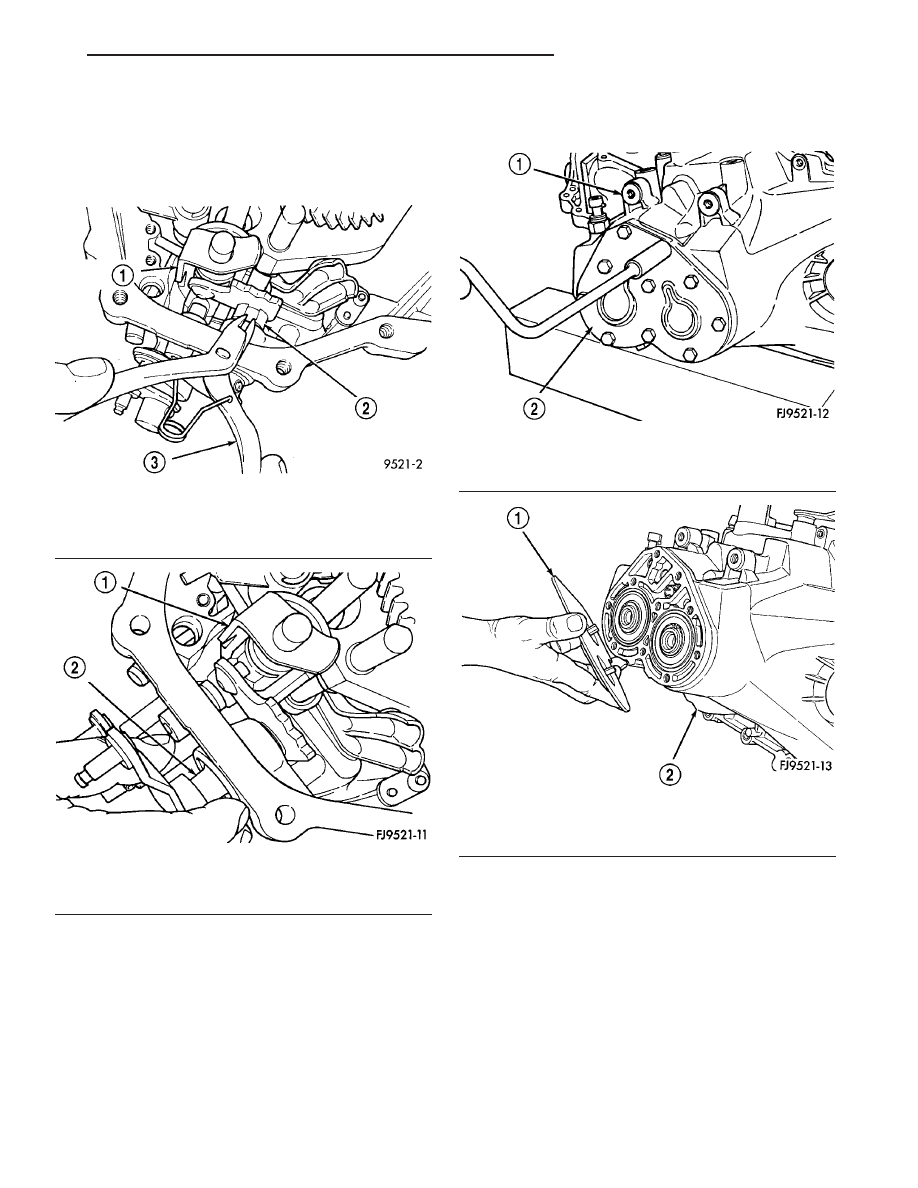

Fig. 15 Remove Selector Shaft Spacer

1 - SHIFT BLOCKER ASSEMBLY
2 - SELECTOR SHAFT SPACER (PLASTIC)
3 - SNAP RING PLIERS

Fig. 16 Selector Shaft

1 - SHIFT ASSEMBLY
2 - SELECTOR SHAFT

Fig. 17 Transaxle Cover Removal

1 - TRANSAXLE CASE
2 - END COVER

Fig. 18 End Cover

1 - END COVER
2 - CASE

JR

T350 MANUAL TRANSAXLE

21 - 7

T350 MANUAL TRANSAXLE (Continued)

(16) Remove two snap rings retaining the output

shaft and the input shaft to the bearings (Fig. 19).

(17) Using

bench

fixture

and

shims

provided

(Miller tools # 6785, 6785-1, and 6785-2), turn trans-
axle over. Install transaxle onto bench fixture (Fig.
20). Verify shim spacers are in position on bench fix-
ture. Install transaxle into shop press.

(18) Install bearing fixture Miller tool #6768 onto

transaxle end bearings (Fig. 21). Verify tool is prop-
erly aligned to input and output shafts.

CAUTION: The oil dams in the input and output
shafts can be damaged while pressing on the
shafts if the bearing fixture is not used properly.

(19) Install transaxle gear case into shop press.

Press output and input shaft assemblies out of case
(Fig. 22).

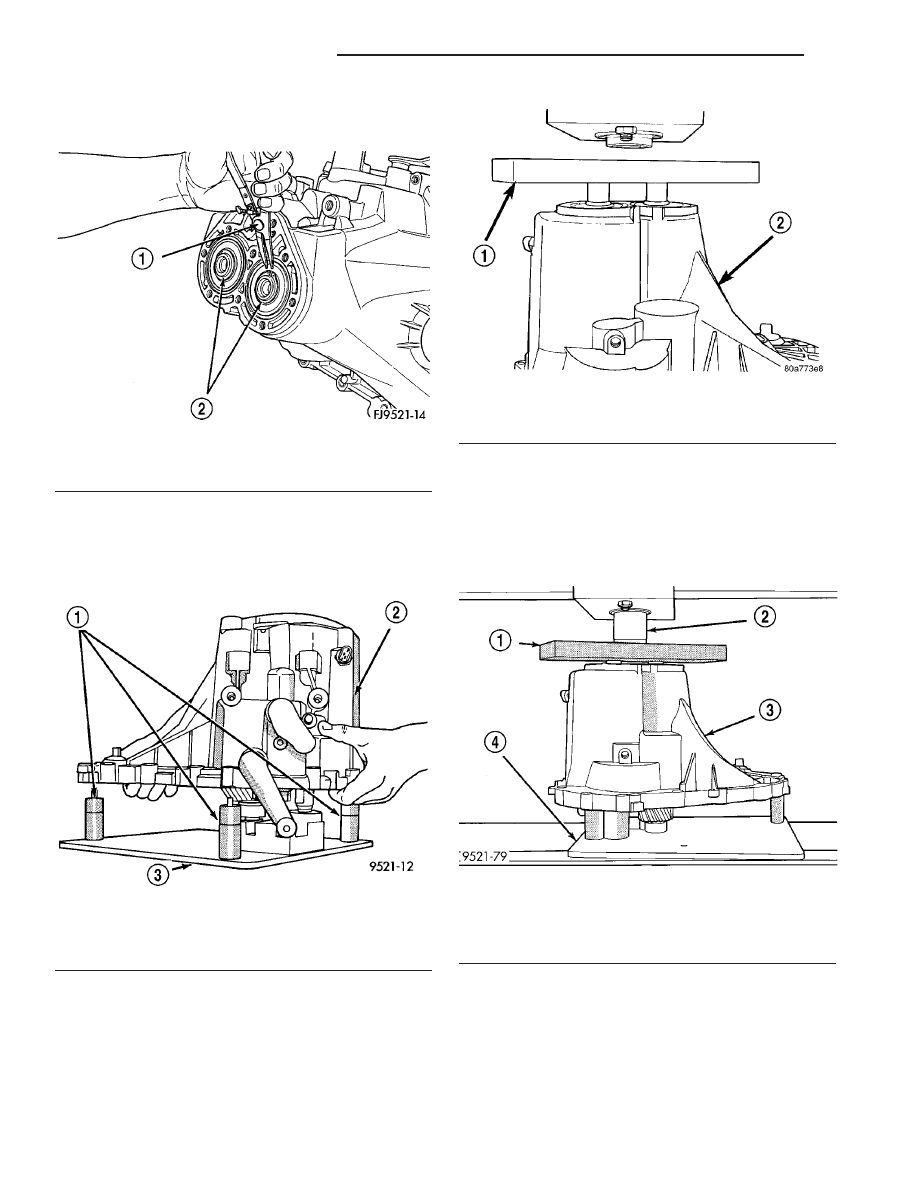

Fig. 19 Snap Rings Retaining Bearings

1 - SNAP RING PLIERS
2 - SNAP RINGS

Fig. 20 Bench Fixture

1 - SHIMS
2 - TRANSAXLE
3 - 6785 BENCH FIXTURE

Fig. 21 Bearing Fixture

1 - BEARING FIXTURE
2 - TRANSAXLE CASE

Fig. 22 Pressing Gears Out of Case

1 - BEARING FIXTURE
2 - PRESS RAM
3 - TRANSAXLE CASE
4 - BENCH FIXTURE
