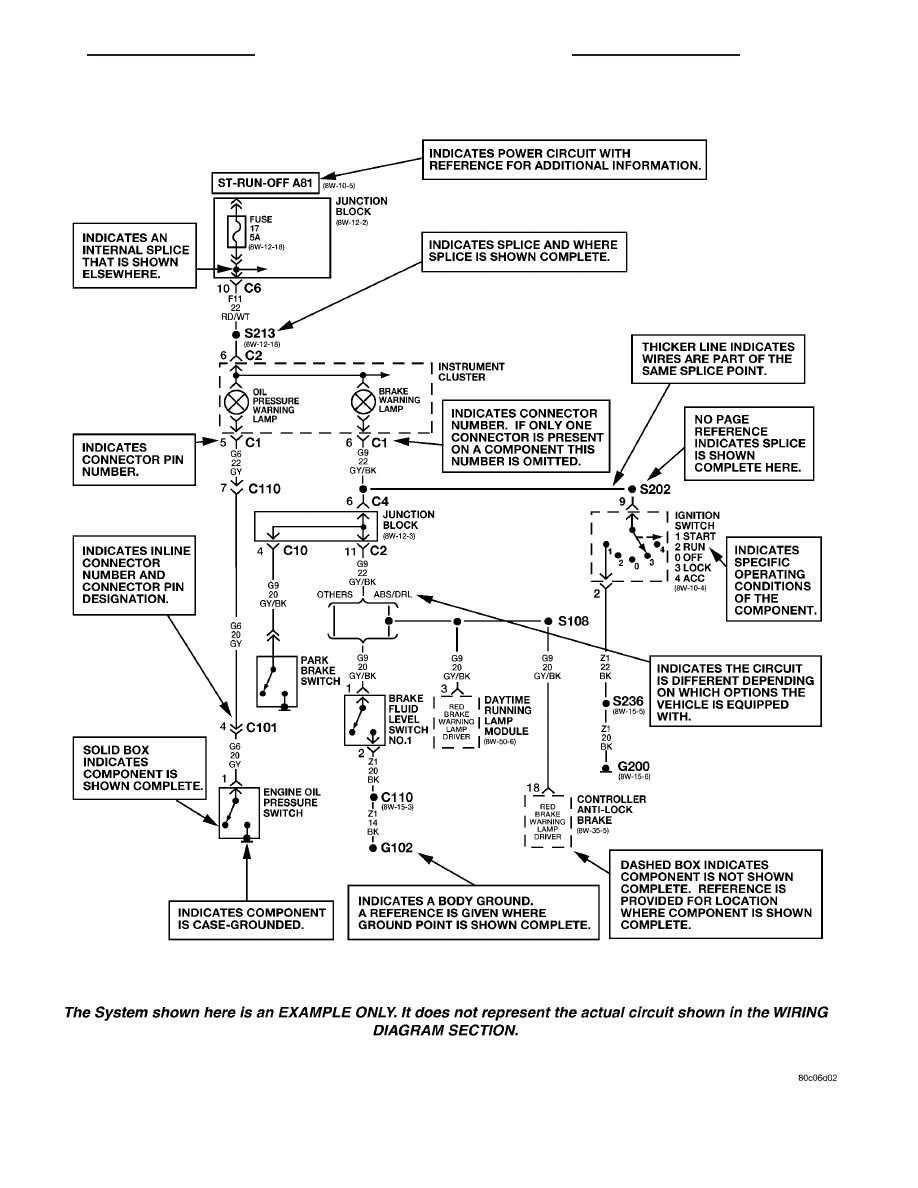

Fig. 2 WIRING DIAGRAM EXAMPLE 2

JR

8W-01 WIRING DIAGRAM INFORMATION

8W - 01 - 3

WIRING DIAGRAM INFORMATION (Continued)

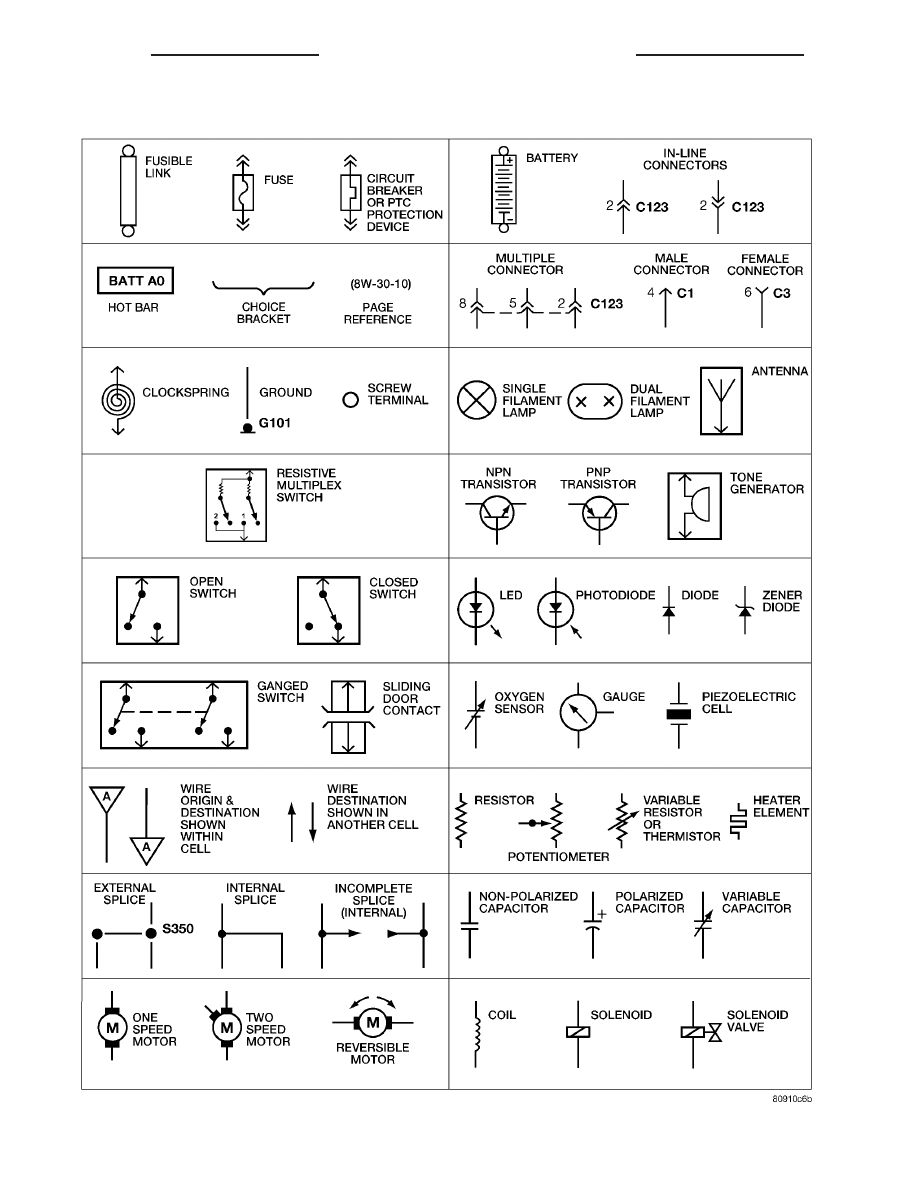

Fig. 3 WIRING DIAGRAM SYMBOLS

8W - 01 - 4

8W-01 WIRING DIAGRAM INFORMATION

JR

WIRING DIAGRAM INFORMATION (Continued)

LHD . . . . . . . . . . . . . . . . . Left Hand Drive Vehicles
RHD . . . . . . . . . . . . . . . Right Hand Drive Vehicles
ATX . . Automatic Transmissions-Front Wheel Drive
MTX . . . Manual Transmissions-Front Wheel Drive
AT . . . . Automatic Transmissions-Rear Wheel Drive
MT . . . . . Manual Transmissions-Rear Wheel Drive
SOHC . . . . . . . . . . . Single Over Head Cam Engine
DOHC . . . . . . . . . . Double Over Head Cam Engine
Export . . Vehicles Built For Sale In Markets Other

Than North America

Except Export . . . . Vehicles Built For Sale In North

America

DESCRIPTION - CIRCUIT INFORMATION

Each wire shown in the diagrams contains a code

which identifies the main circuit, part of the main
circuit, gage of wire, and color (Fig. 4).

WIRE COLOR CODE CHART

COLOR CODE

COLOR

BL

BLUE

BK

BLACK

BR

BROWN

DB

DARK BLUE

DG

DARK GREEN

GY

GRAY

LB

LIGHT BLUE

LG

LIGHT GREEN

OR

ORANGE

PK

PINK

RD

RED

TN

TAN

VT

VIOLET

WT

WHITE

YL

YELLOW

*

WITH TRACER

Fig. 4 WIRE CODE IDENTIFICATION

1 - COLOR OF WIRE (LIGHT BLUE WITH YELLOW TRACER
2 - GAGE OF WIRE (18 GAGE)
3 - PART OF MAIN CIRCUIT (VARIES DEPENDING ON
EQUIPMENT)
4 - MAIN CIRCUIT IDENTIFICATION

JR

8W-01 WIRING DIAGRAM INFORMATION

8W - 01 - 5

WIRING DIAGRAM INFORMATION (Continued)

DESCRIPTION - CIRCUIT FUNCTIONS

All circuits in the diagrams use an alpha/numeric

code to identify the wire and it’s function. To identify
which circuit code applies to a system, refer to the
Circuit Identification Code Chart. This chart shows
the main circuits only and does not show the second-
ary codes that may apply to some models.

CIRCUIT IDENTIFICATION CODE CHART

CIRCUIT

FUNCTION

A

BATTERY FEED

B

BRAKE CONTROLS

C

CLIMATE CONTROLS

D

DIAGNOSTIC CIRCUITS

E

DIMMING ILLUMINATION
CIRCUITS

F

FUSED CIRCUITS

G

MONITORING CIRCUITS
(GAUGES)

H

MULTIPLE

I

NOT USED

J

OPEN

K

POWERTRAIN CONTROL
MODULE

L

EXTERIOR LIGHTING

M

INTERIOR LIGHTING

N

MULTIPLE

O

NOT USED

P

POWER OPTION (BATTERY
FEED)

Q

POWER OPTIONS (IGNITION
FEED)

R

PASSIVE RESTRAINT

S

SUSPENSION/STEERING

T

TRANSMISSION/TRANSAXLE/
TRANSFER CASE

U

OPEN

V

SPEED CONTROL, WIPER/
WASHER

W

WIPERS

X

AUDIO SYSTEMS

Y

OPEN

Z

GROUNDS

DESCRIPTION - SECTION IDENTIFICATION AND
INFORMATION

The wiring diagrams are grouped into individual

sections. If a component is most likely found in a par-
ticular group, it will be shown complete (all wires,
connectors, and pins) within that group. For exam-
ple, the Auto Shutdown Relay is most likely to be
found in Group 30, so it is shown there complete. It
can, however, be shown partially in another group if
it contains some associated wiring.

Splice diagrams in Section 8W-70 show the entire

splice and provide references to other sections the
splices serves. Section 8W-70 only contains splice dia-
grams that are not shown in their entirety some-
where else in the wiring diagrams.

Section 8W-80 shows each connector and the cir-

cuits involved with that connector. The connectors
are identified using the name/number on the dia-
gram pages.

WIRING SECTION CHART

GROUP

TOPIC

8W-01 thru
8W-09

General information and Diagram
Overview

8W-10 thru
8W-19

Main Sources of Power and
Vehicle Grounding

8W-20 thru
8W-29

Starting and Charging

8W-30 thru
8W-39

Powertrain/Drivetrain Systems

8W-40 thru
8W-49

Body Electrical items and A/C

8W-50 thru
8W-59

Exterior Lighting, Wipers and
Trailer Tow

8W-60 thru
8W-69

Power Accessories

8W-70

Splice Information

8W-80

Connector Pin Outs

8W-91

Connector, Ground and Splice
Locations

8W - 01 - 6

8W-01 WIRING DIAGRAM INFORMATION

JR

WIRING DIAGRAM INFORMATION (Continued)
