8.5

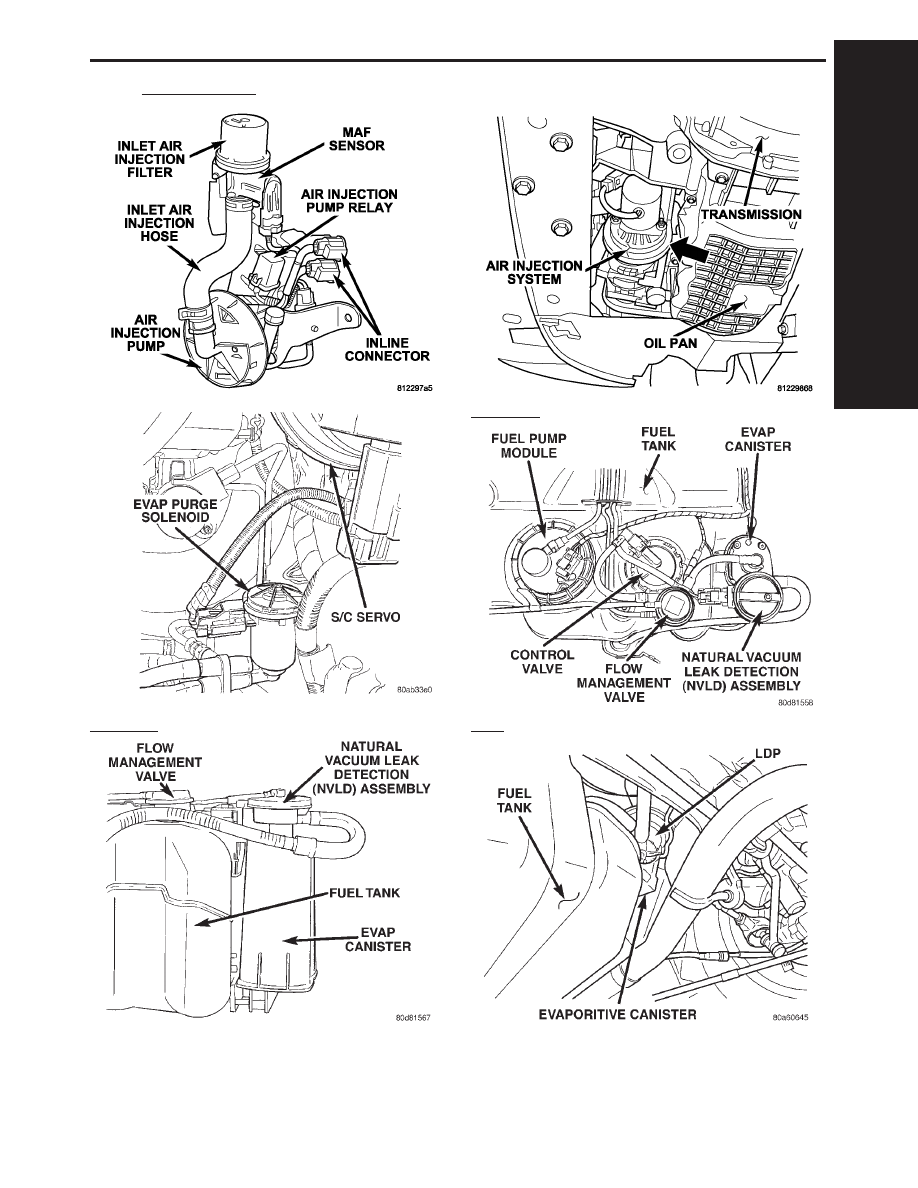

FUEL SYSTEM

2.0L/2.4L

2.0L/2.4L

2.7L

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

357

COMPONENT LOCATIONS

8.6

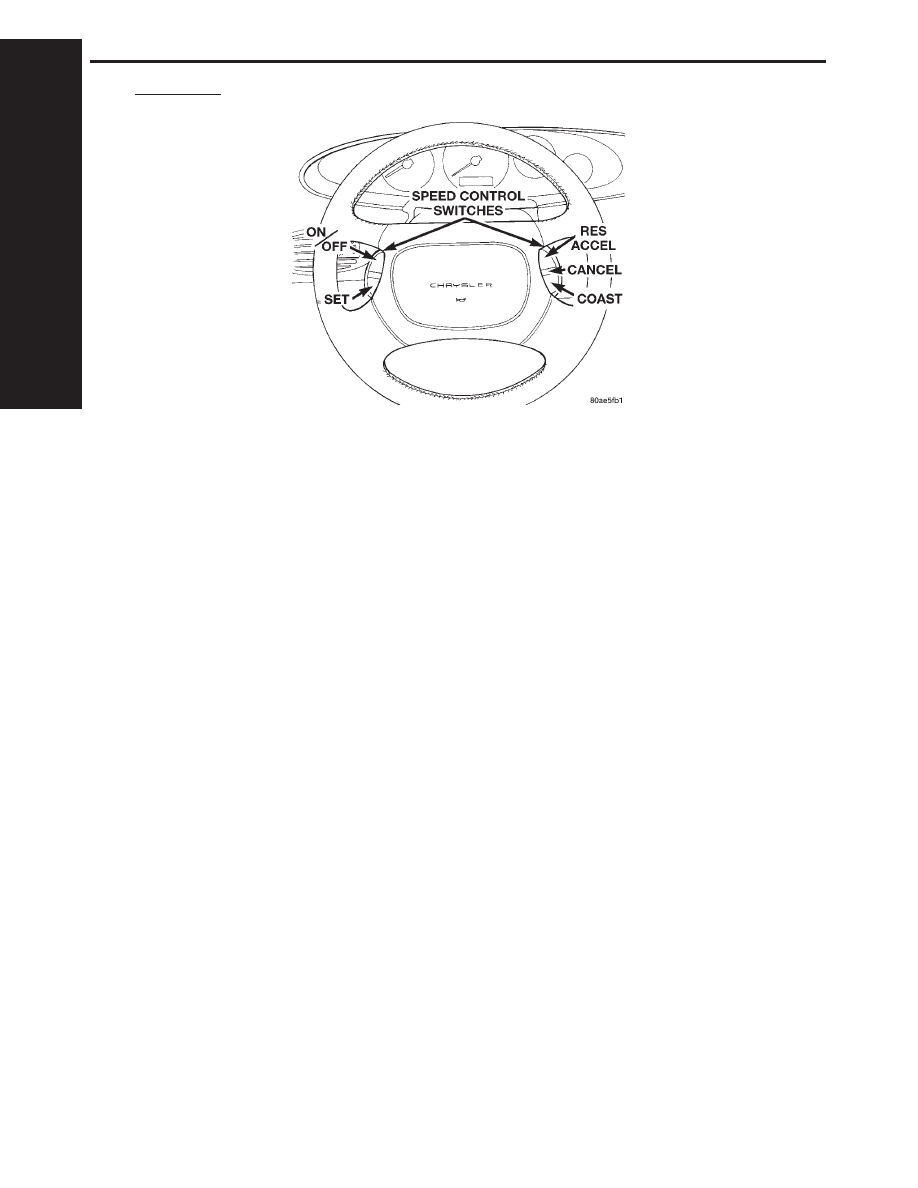

SWITCHES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

358

COMPONENT LOCATIONS

9.0

CONNECTOR PINOUTS

A/C COMPRESSOR CLUTCH (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 14DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

-

-

A/C COMPRESSOR CLUTCH (2.4L/2.7L) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 14DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

-

-

A/C PRESSURE TRANSDUCER - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND 1

2

K6 20VT/WT

5 VOLT SUPPLY

3

C18 20DB

A/C PRESSURE SIGNAL

4

-

-

AMBIENT TEMP SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 18VT/LG

AAT SIGNAL

2

K4 18BK/LB

SENSOR GROUND 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

359

CONNECTOR PINOUTS

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

BRAKE SWITCH SIGNAL

2

Z241 20BK (2.7L MTX)

GROUND

2

Z241 20BK/LG (EXCEPT
2.7L MTX)

GROUND

3

V32 20YL/RD

S/C SUPPLY

4

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 16WT/TN

BRAKE LAMP SWITCH OUTPUT

6

A7 18RD/BK

FUSED B(+)

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 20VT/WT

5 VOLT SUPPLY

2

K4 20BK/LB

SENSOR GROUND 1

3

K44 20TN/YL

CMP SIGNAL

COIL ON PLUG NO. 1 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K91 18TN/RD

COIL CONTROL NO. 1

COIL ON PLUG NO. 2 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K92 18TN/PK

COIL CONTROL NO. 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

360

CONNECTOR PINOUTS
