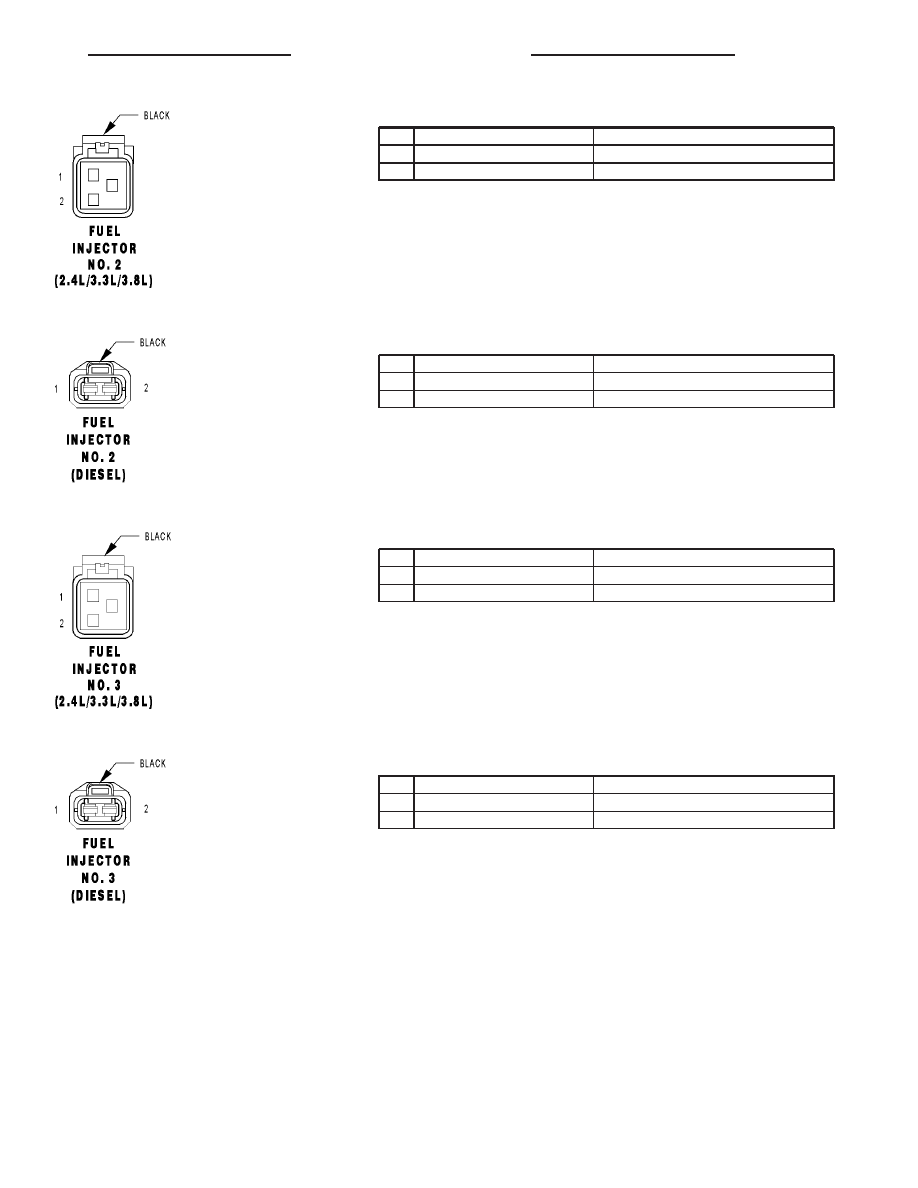

FUEL INJECTOR NO. 2 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K12 16BR/DB

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K12 14TN

FUEL INJECTOR NO. 2 CONTROL

FUEL INJECTOR NO. 3 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 3 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K13 14BR/LB

FUEL INJECTOR NO. 3 CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

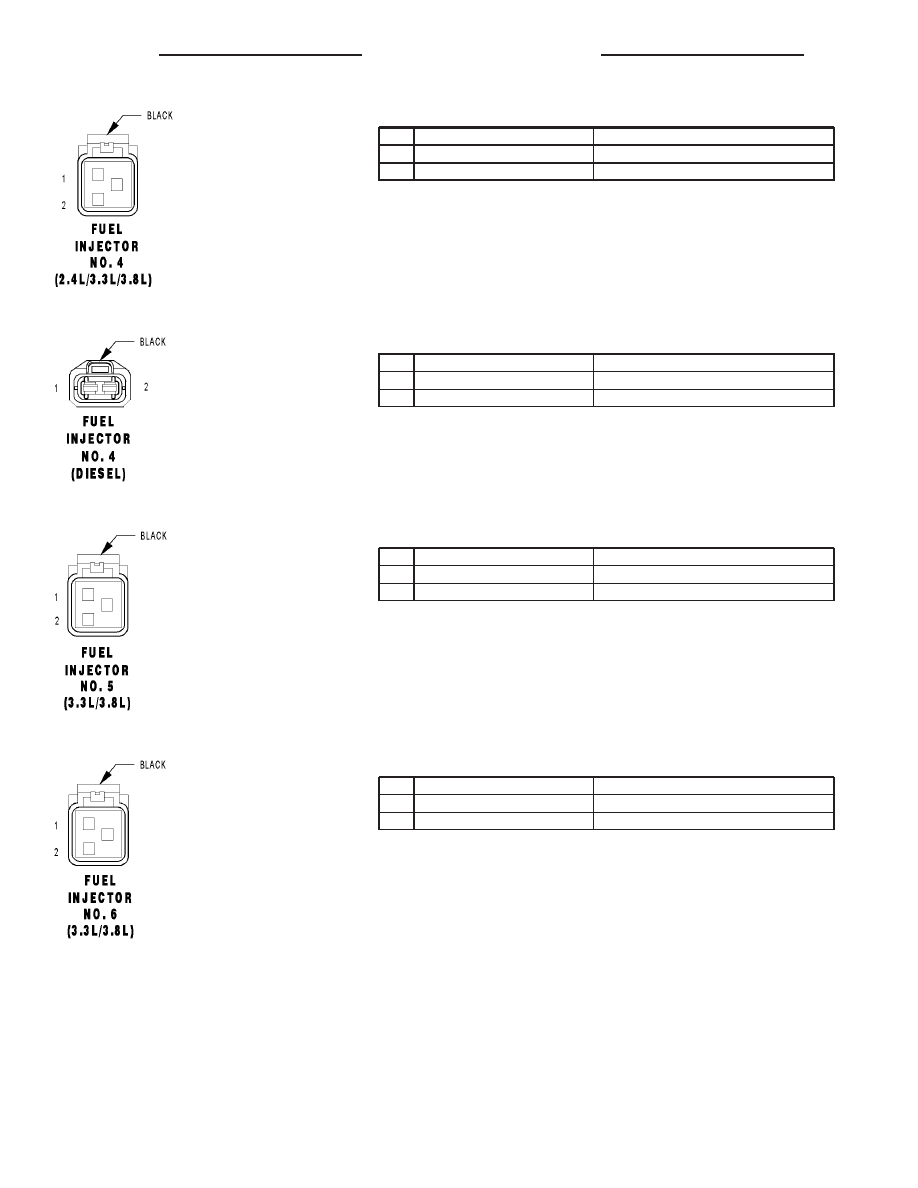

FUEL INJECTOR NO. 4 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K14 16BR/TN

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 4 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K14 14LB/BR

FUEL INJECTOR NO. 4 CONTROL

FUEL INJECTOR NO. 5 (3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K38 16BR/OR

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 6 (3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K58 16BR/VT

INJECTOR CONTROL NO. 6

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

RS

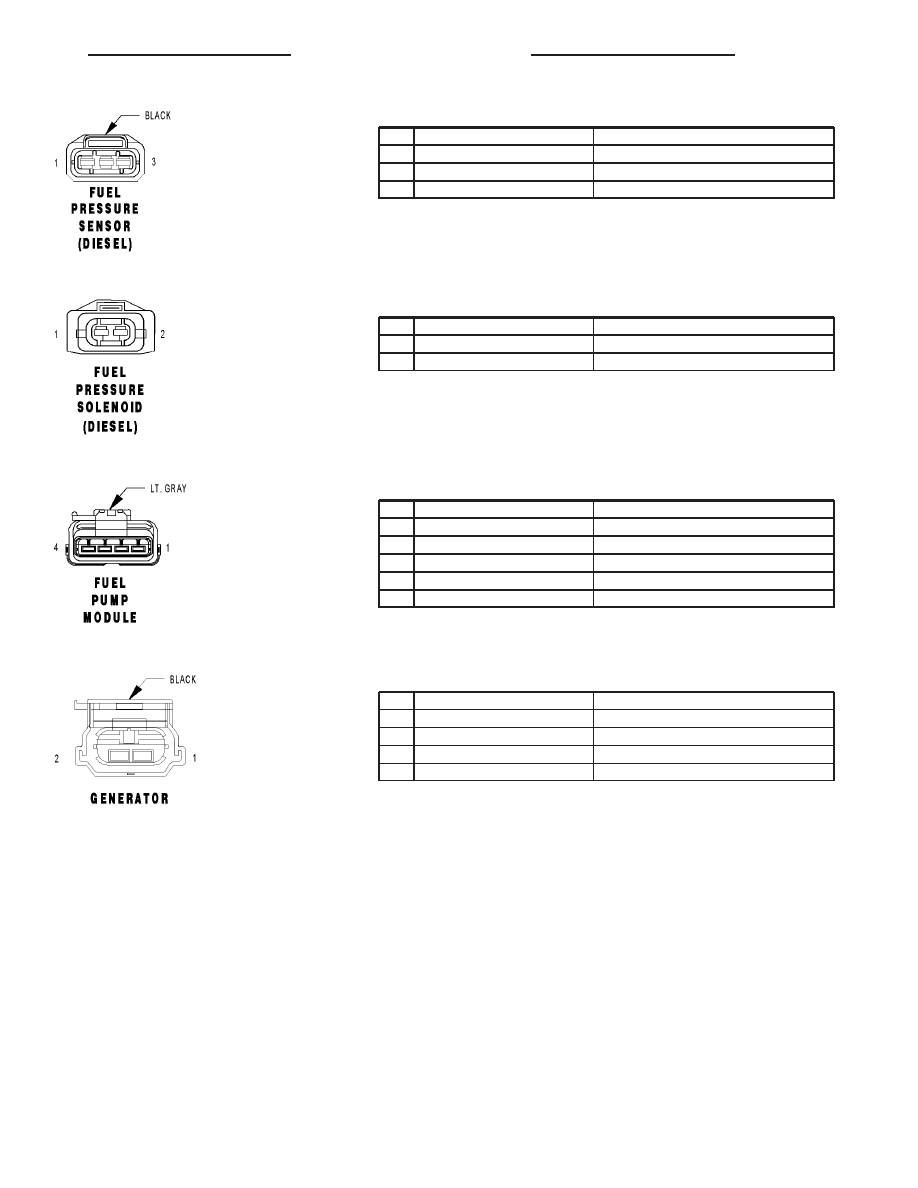

FUEL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K80 20DB/TN

FUEL PRESSURE SENSOR GROUND

2

K78 20GY

FUEL PRESSURE SENSOR SIGNAL

3

K9 20LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

FUEL PRESSURE SOLENOID (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ECM/PCM RELAY OUTPUT

2

K87 16BR

FUEL PRESSURE SOLENOID CONTROL

FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z201 18BK/OR (GAS)

GROUND

2

Z201 20BK/OR (DIESEL)

GROUND

2

Z201 20BK/DB (GAS)

GROUND

3

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

4

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

1

Z20 18BK (GAS)

GROUND

2

K20 14BR/GY (DIESEL)

GENERATOR FIELD CONTROL

2

K20 18BR/GY (GAS)

GEN FIELD CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83

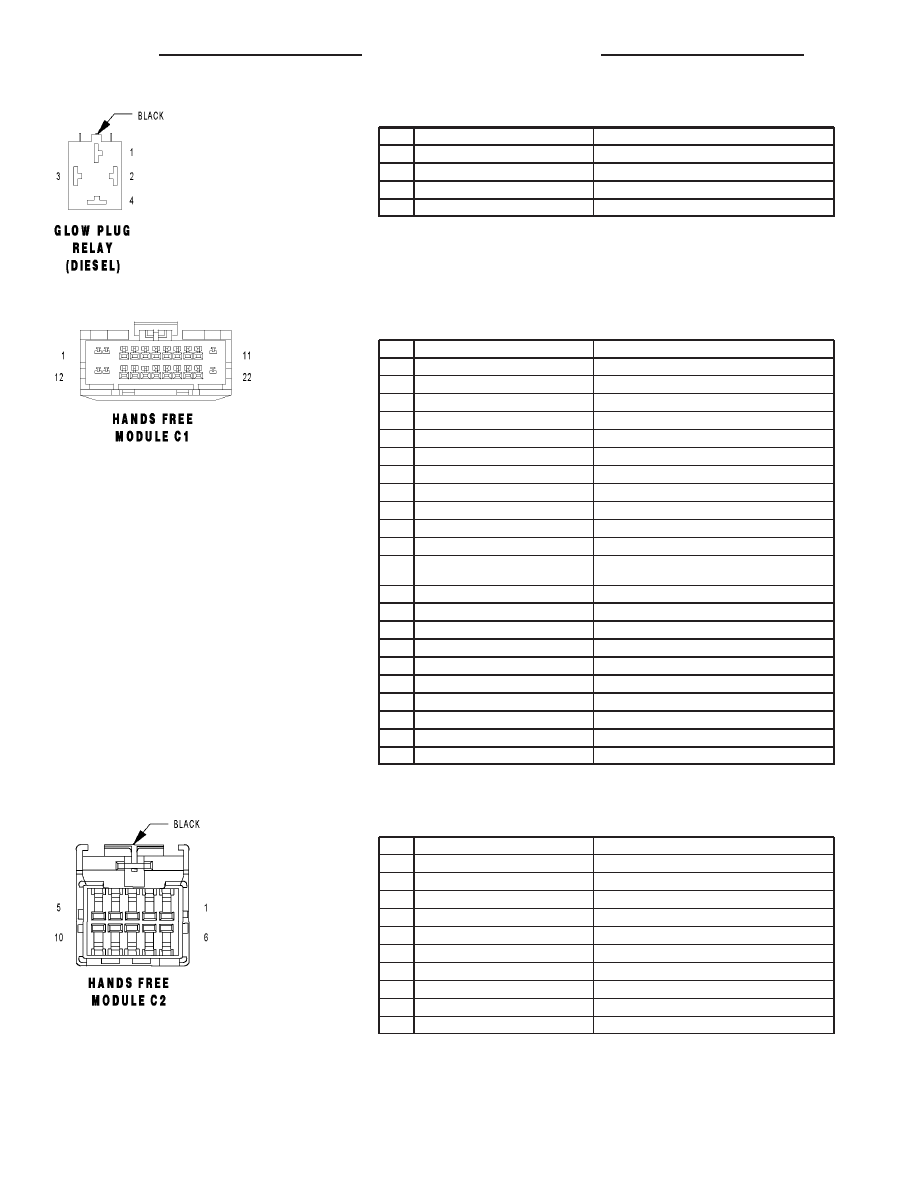

GLOW PLUG RELAY (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A202 10RD/WT

FUSED B(+)

2

K152 20DB/WT

GLOW PLUG RELAY CONTROL

3

K342 16BR/WT

ECM/PCM RELAY OUTPUT

4

K154 10BR/OR

GLOW PLUG RELAY OUTPUT

HANDS FREE MODULE C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+) (I.O.D.)

2

-

-

3

-

-

4

-

-

5

X722 20BK/LB

MICROPHONE 2 IN (+)

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

L1 20BK/WT (AUTOMATIC DAY/NIGHT
MIRROR)

BACK-UP LAMP FEED

13

-

-

14

-

-

15

X730 20BK/VT

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20BK/GY

MICROPHONE 1 IN (+)

17

X792 20BK/WT

MICROPHONE IN (-)

18

-

-

19

-

-

20

X793 20DB

IGNITION RUN/ACC SIGNAL

21

X835 20BK

SENSOR GROUND

22

Z530 18GY/BK (LUXURY)

GROUND

HANDS FREE MODULE C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

2

D25 20WT/VT

PCI BUS

3

-

-

4

X795 22GY/OR

AUDIO GROUND

5

X704 22GY/WT

RIGHT AUDIO OUTPUT

6

X160 20GY/YL

FUSED B(+)

7

E14 22OR/TN

PANEL LAMPS DRIVER

8

-

-

9

Z141 20BK/TN

GROUND

10

X703 22DG/WT

LEFT AUDIO OUTPUT

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS
