8W-42 AIR CONDITIONING HEATER
Component
Page
A/C Compressor Clutch . . . . . . . . . . . . 8W-42-16, 19
A/C Compressor Clutch Relay . . . . . . . 8W-42-16, 19
A/C Pressure Sensor . . . . . . . . . . . . . . 8W-42-16, 19

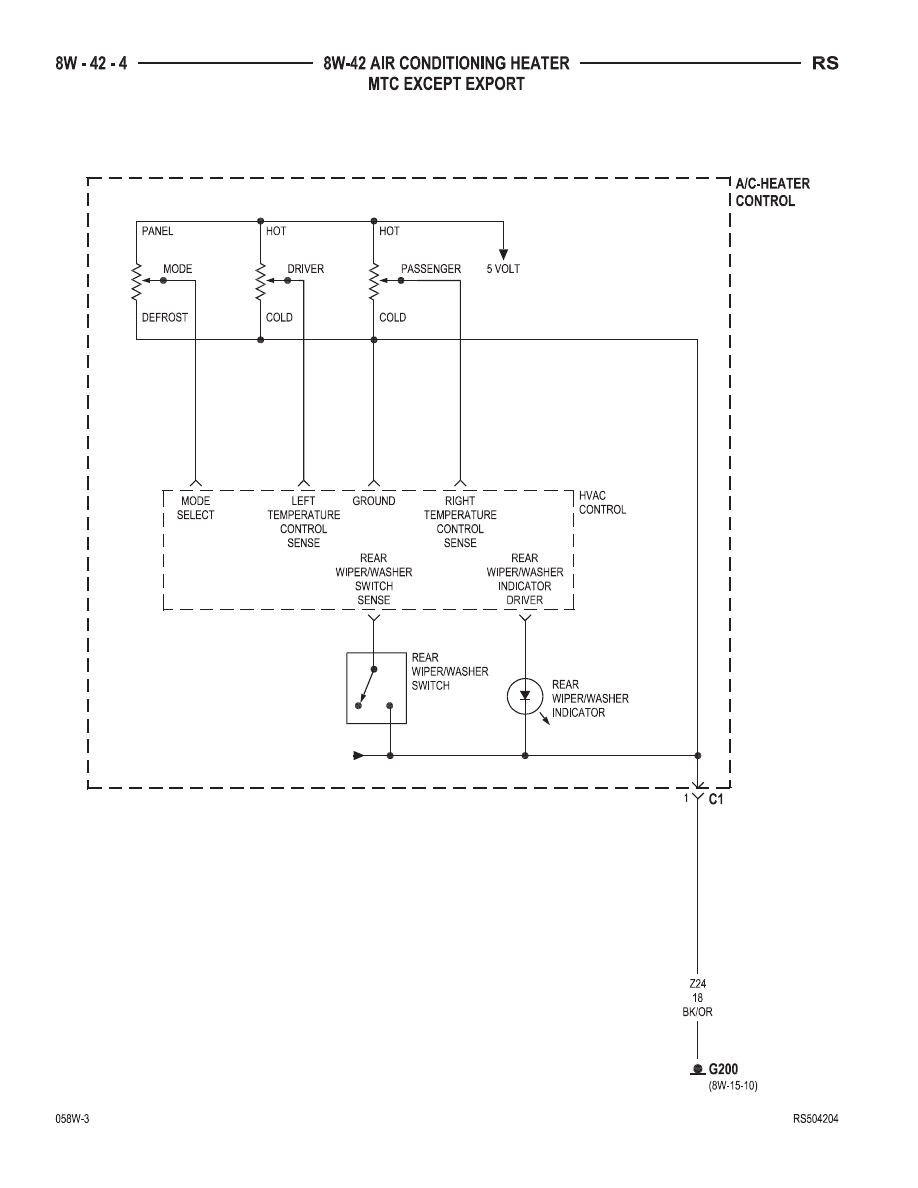

A/C-Heater Control . . . . . . . 8W-42-2, 3, 4, 5, 6, 7, 9
ATC Remote Sensor . . . . . . . . . . . . . . . . . 8W-42-13
Auto Temp Control . . . . 8W-42-10, 11, 12, 13, 14, 15
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-17

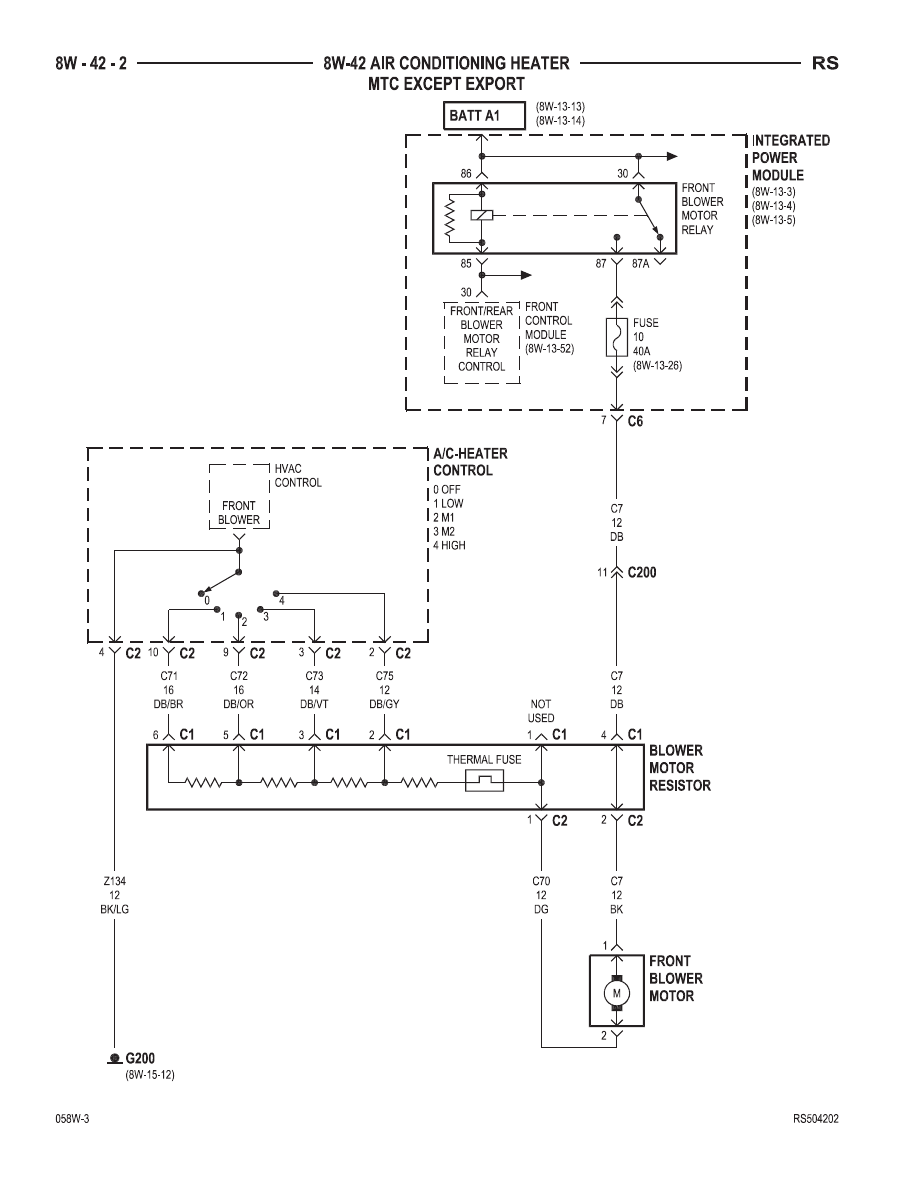

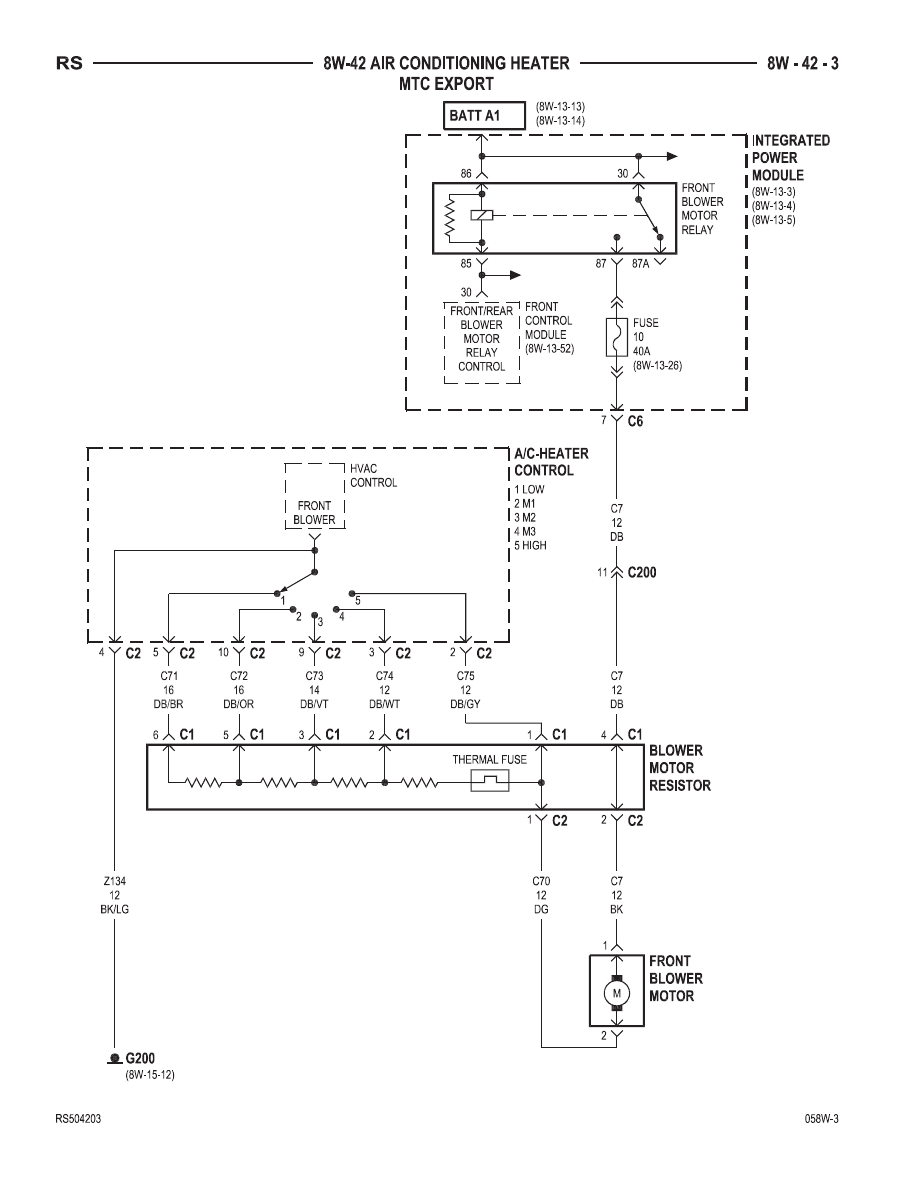

Blower Motor Resistor . . . . . . . . . . . . . . 8W-42-2, 3
Body Control Module . . . . . . . . . . 8W-42-6, 9, 11, 15
Driver Blend Door Actuator . . . . . . . . . 8W-42-7, 12
ECM/PCM Relay . . . . . . . . . . . . . . . . . . . 8W-42-17
Engine Control Module . . . . . . . . . . . . 8W-42-16, 17
Evaporator Temperature Sensor . . . . . . 8W-42-7, 12
Front Blower Module . . . . . . . . . . . . . . . . 8W-42-13
Front Blower Motor . . . . . . . . . . . . . 8W-42-2, 3, 13
Front Blower Motor Relay . . . . . . . . 8W-42-2, 3, 13
Front Control Module . . . . . . . 8W-42-2, 3, 8, 13, 14
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . 8W-42-2, 3, 13
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-8, 14
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-10
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-17
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-16, 19
Fuse 27 . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-18, 20
Fusible Link . . . . . . . . . . . . . . . . . . . . . . . 8W-42-17
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-19
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-18, 20
Component
Page
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-16
G200 . . . . . . . . . . . 8W-42-2, 3, 4, 5, 6, 8, 10, 11, 13
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-9, 15
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-14
Integrated Power Module . . . . . . . 8W-42-2, 3, 8, 10,
13, 14, 16, 17, 18, 19, 20
Mode Door Actuator . . . . . . . . . . . . . . . 8W-42-7, 12
Passenger Blend Door Actuator . . . . . . 8W-42-7, 12
Powertrain Control Module . . . . . . . . . 8W-42-19, 20
Radiator Fan No. 1 . . . . . . . . . . . . 8W-42-17, 18, 20
Radiator Fan No. 2 . . . . . . . . . . . . . . . 8W-42-18, 20
Radiator Fan Relay . . . . . . . . . . . . . . . . . 8W-42-20
Radiator Fan Relay No. 1 . . . . . . . . . . 8W-42-17, 18
Radiator Fan Relay No. 2 . . . . . . . . . . . . . 8W-42-18
Radiator Fan Relay No. 3 . . . . . . . . . . . . . 8W-42-18
Rear A/C-Heater Unit . . . . . . . . . . . . . . . 8W-42-8, 9
Rear Auto Temp Control Switch . . . . . . . . 8W-42-15
Rear Blower Front Control Switch . . . . . . . 8W-42-8
Rear Blower Motor . . . . . . . . . . . . . . . . . . 8W-42-14
Rear Blower Motor Power Module . . . . . . 8W-42-14
Rear Blower Motor Relay . . . . . . . . . . . 8W-42-8, 14
Rear Blower Rear Control Switch . . . . . . 8W-42-8, 9
Rear Mode Motor . . . . . . . . . . . . . . . . . . . 8W-42-14
Rear Temperature Motor . . . . . . . . . . . . . 8W-42-14
Recirculation Door Actuator . . . . . . . . . 8W-42-7, 12
RS
8W-42 AIR CONDITIONING HEATER
8W - 42 - 1
