8W-31 TRANSMISSION CONTROL SYSTEM
Component
Page
Accelerator Pedal Position Sensor . . . . . . 8W-31-12
Battery . . . . . . . . . . . . . . . . 8W-31-2, 5, 6, 7, 10, 11

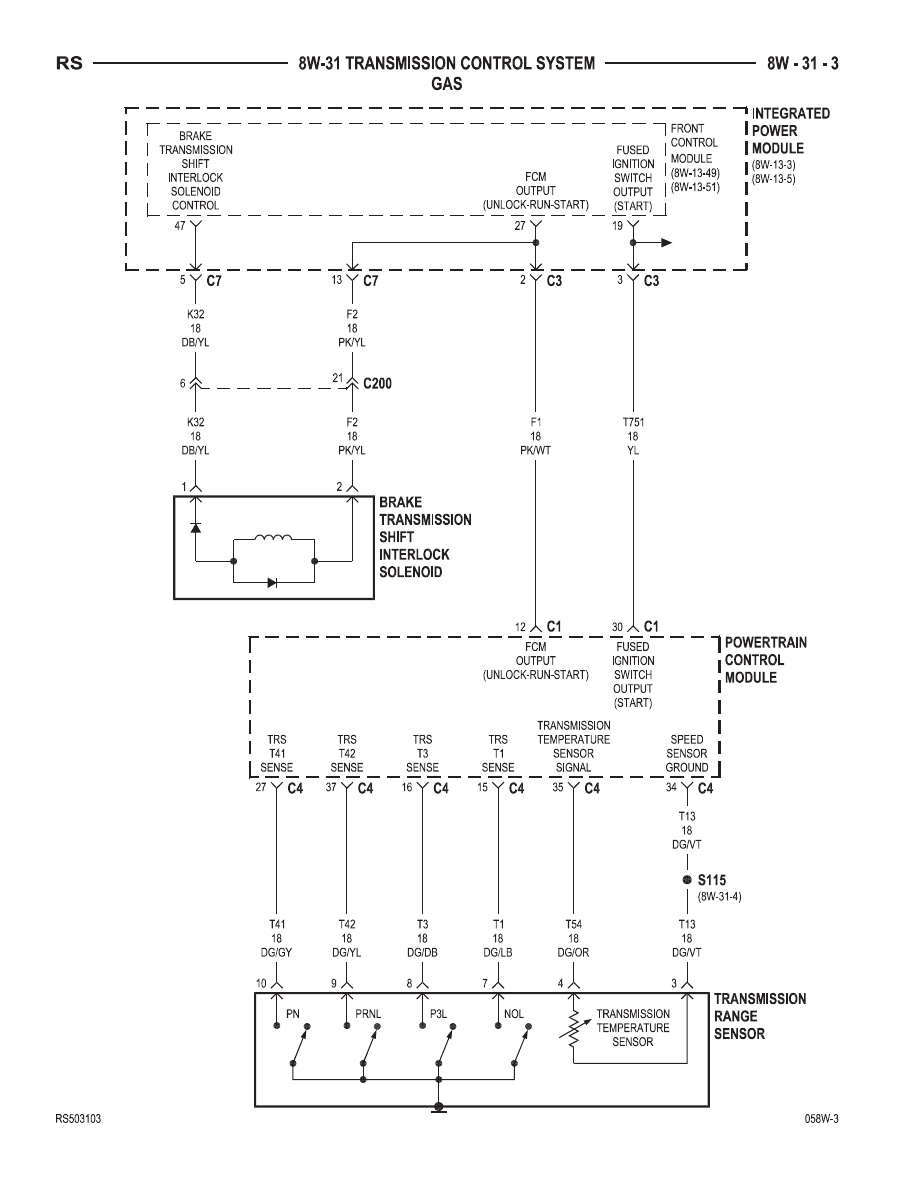

Brake Transmission Shift Interlock
Solenoid . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3, 8
Data Link Connector . . . . . . . . . . . . . . . . 8W-31-12
Engine Control Module . . . . . . . . . . . . . 8W-31-8, 12
Front Control Module . . . . . . . . . . 8W-31-3, 6, 8, 12
Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2, 5
Fusible Link . . . . . . . . . . . . . . . . . . 8W-31-7, 10, 11
G101 . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2, 5, 6, 7
Component
Page
Input Speed Sensor . . . . . . . . . . . . . . . . 8W-31-4, 9
Integrated Power Module . . . 8W-31-2, 3, 5, 6, 8, 12

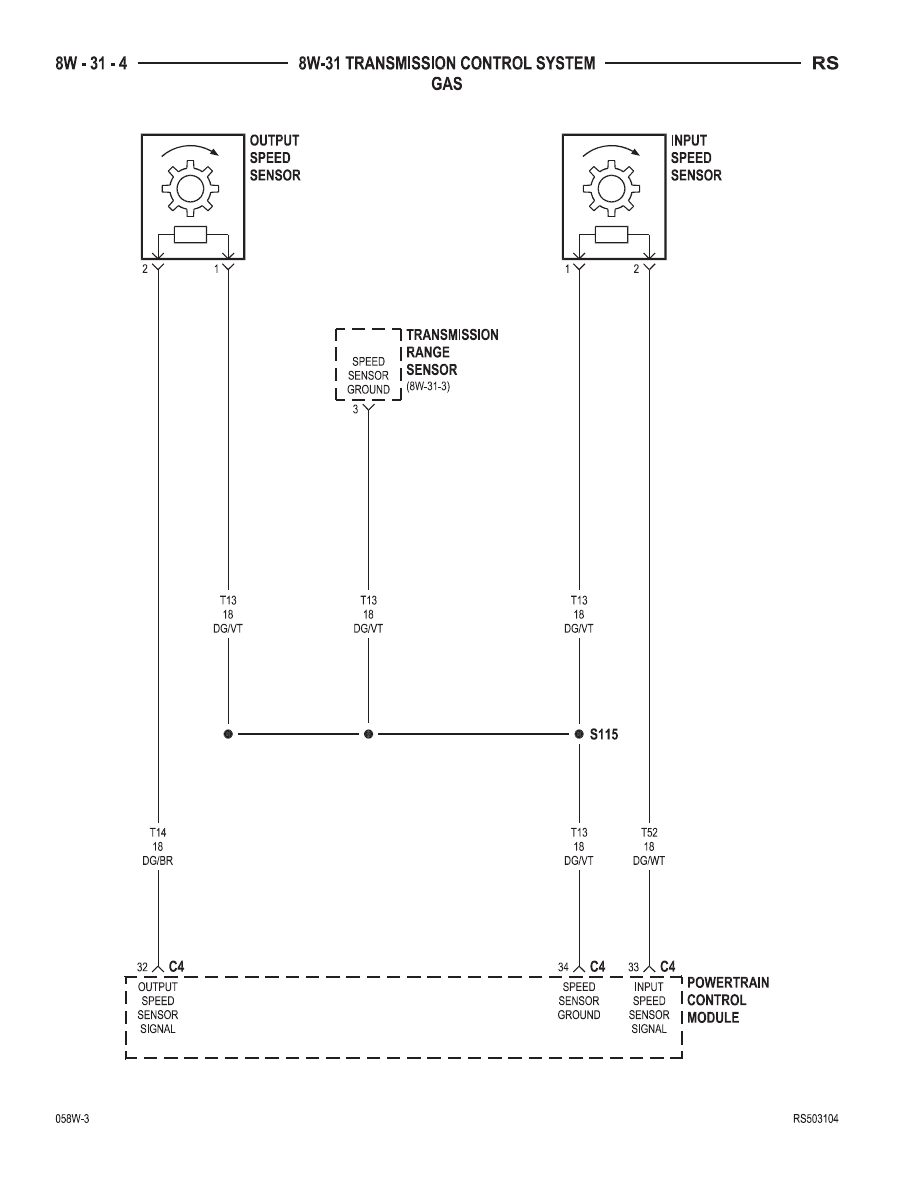

Output Speed Sensor . . . . . . . . . . . . . . . 8W-31-4, 9
Powertrain Control Module . . . . . 8W-31-2, 3, 4, 5, 6
Transmission Control
Module . . . . . . . . . . . . . . 8W-31-7, 8, 9, 10, 11, 12

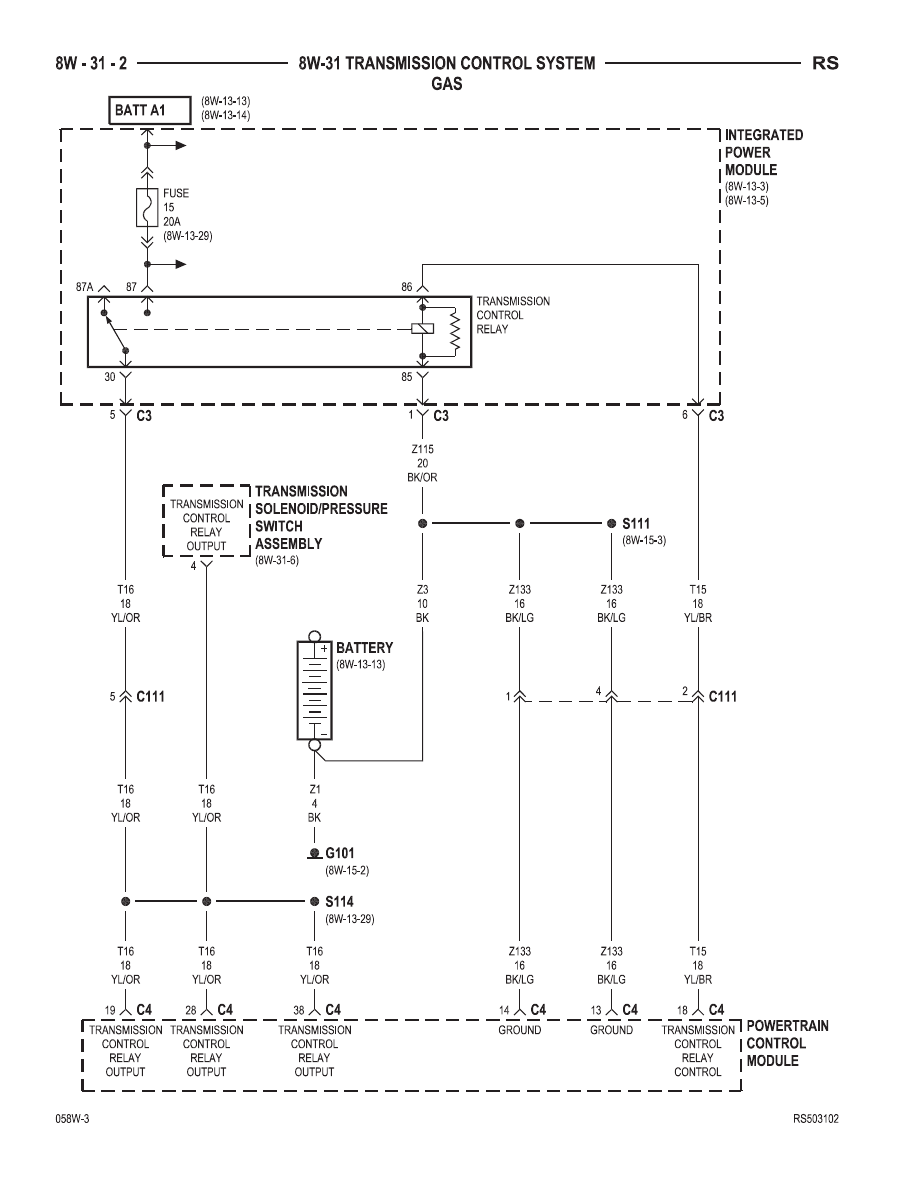

Transmission Control Relay . . 8W-31-2, 5, 7, 10, 11
Transmission Range Sensor . . . . . . 8W-31-3, 4, 8, 9
Transmission Solenoid/Pressure Switch
Assembly . . . . . . . . . . . . . 8W-31-2, 5, 6, 7, 10, 11
RS
8W-31 TRANSMISSION CONTROL SYSTEM
8W - 31 - 1
