FRONT WIPER ARMS

STANDARD PROCEDURE - FRONT WIPER ARM
ALIGNMENT

(1) Verify wiper blade element condition and wiper

arm spring tension. Run wipers in low speed mode
while applying water to the windshield. Observe the
wiper blade that is chattering or skipping across the
windshield. If the wiper element is not rolling over
when the wiper direction reverses, align the wiper
arm. The extension bar portion of the wiper arm
must be twisted in the proper direction to allow the
wiper element to roll over when the direction
reverses.

(2) Place two small adjustable wrenches placed 50

mm (2 in.) apart on the wiper arm extension rod.

(3) Twist the extension rod slightly in the opposite

direction that the element is laying on the wind-
shield while holding the wrench closest to the pivot
stationary.

(4) Repeat Step 1, and align as necessary until

wiper stops chattering and wipes the windshield
clear.

REMOVAL

CAUTION: The driver side wiper arm must be
parked above the passenger side. Failure to do so
will result in damage to the arms, blades or system.

(1) Lift the arm cap upward.
(2) Remove the nut holding wiper arm to the wiper

pivot.

(3) Using a suitable two jaw puller, separate the

wiper arm from the wiper pivot (Fig. 1).

INSTALLATION

(1) Verify that the wiper motor and linkage are in

the park position.

(2) Place the wiper arm in position over the wiper

pivot (Fig. 2).

(3) Install the nut to hold the wiper arm to the

wiper pivot. Torque nut to 35 N·m (26 ft. lbs.).

CAUTION: It is important to torque the wiper arm
nut properly to insure that the wiper arm head does
not strip and damage the arm, blade, and pivot of
both wiper arms.

(4) Push the arm cap cover down.

FRONT WIPER MOTOR

REMOVAL

(1) Remove the front wiper motor from vehicle

(Refer to 8 - ELECTRICAL/WIPERS/WASHERS/
WIPER MODULE - REMOVAL).

(2) Remove four backwall bolts and four brace

nuts.

(3) Remove wiper linkage from wiper module.
(4) Disconnect wire connectors from back of wiper

motor.

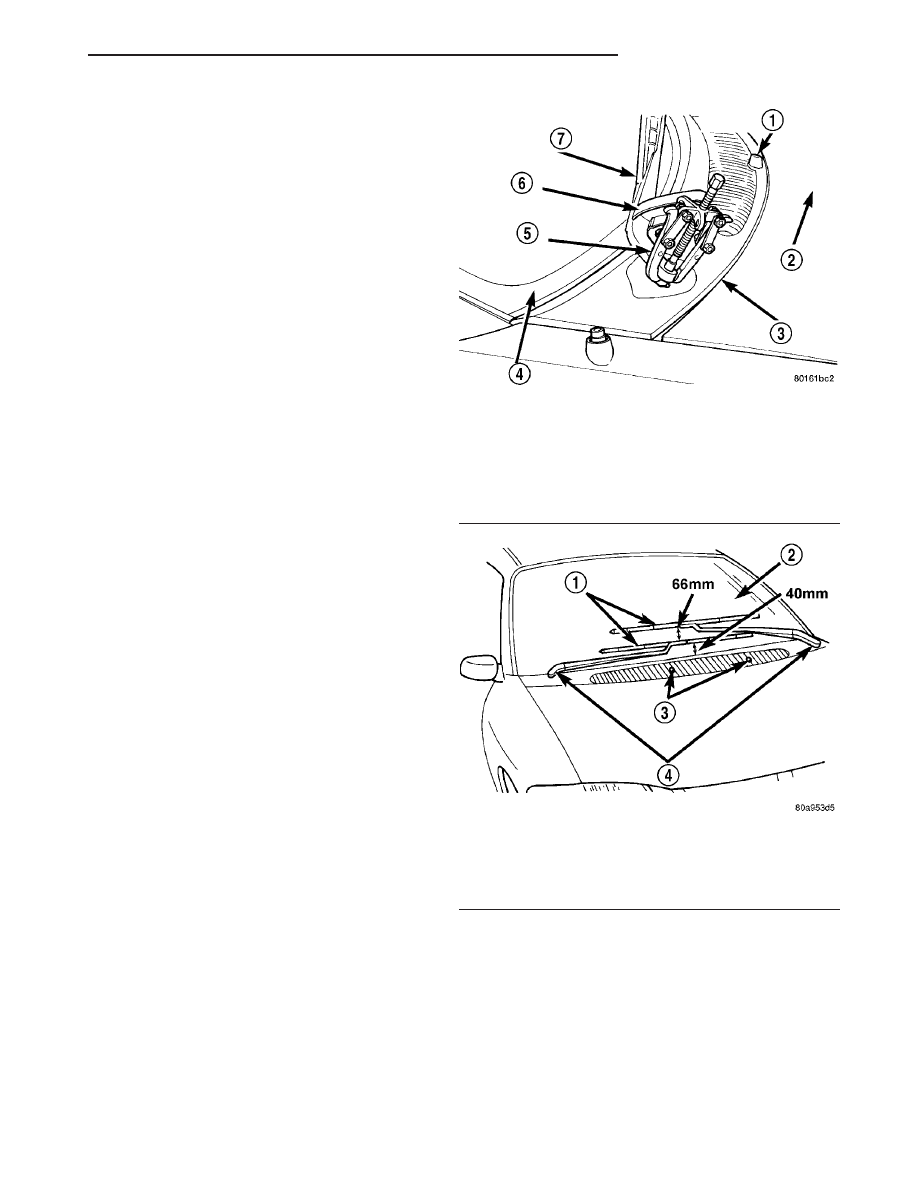

Fig. 1 WIPER ARM REMOVAL

1 - WASHER NOZZLE
2 - HOOD
3 - COWL COVER
4 - WINDSHIELD
5 - TWO JAW PULLER
6 - ARM CAP
7 - WINDSHIELD WIPER ARM

Fig. 2 WIPER ARM ADJUSTMENT

1 - WIPER BLADES
2 - WINDSHIELD
3 - WASHER NOZZLES
4 - WIPER ARMS

RS

WIPERS/WASHERS

8R - 9

(5) Remove wiper linkage from motor crank. DO

NOT remove crank from motor.

(6) Remove bolts holding wiper motor and remove

motor.

INSTALLATION

(1) Place wiper module on a suitable work surface.
(2) Install wiper linkage into wiper unit.
(3) Connect wire connectors to wiper motor.
(4) Place the wiper module into engine compart-

ment and connect wiper module wire connector to
engine wire harness (Fig. 7).

(5) Install the four backwall bolts and four brace

nuts to wiper module.

(6) Operate wiper motor and verify that the wiper

motor parks when wiper switch is turned OFF.

REAR WIPER ARM

REMOVAL

(1) Remove arm nut cap.
(2) Remove wiper arm nut.
(3) Pull wiper from pivot by rocking back and

forth.

INSTALLATION

(1) Verify that wipers are in parked position.
(2) Position arm on pivot.
(3) Install wiper arm nut and torque to 20 N·m

(175 in. lbs.).

REAR WIPER MOTOR

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove rear wiper arm. (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/REAR WIPER ARM -
REMOVAL) in this section.

(3) Open liftgate.
(4) Remove liftgate trim panel. (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - REMOVAL).

(5) Disconnect wire connector from rear wiper

motor.

(6) Remove screws holding rear wiper motor to lift-

gate.

(7) Remove wiper motor from liftgate.

INSTALLATION

(1) Position the wiper motor in the liftgate.
(2) Install the retaining screws.
(3) Connect the wire harness connector.

(4) Install the liftgate trim panel. (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - INSTALLATION).

(5) Connect wire connector to rear wiper motor.
(6) Install the screws holding rear wiper motor to

liftgate.

(7) Install the wiper motor to the liftgate.
(8) Close the liftgate.
(9) Install the wiper arm. (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/REAR

WIPER

ARM

-

INSTALLATION) in this section.

(10) Connect the battery negative cable.

REAR WIPER/WASHER
SWITCH

DESCRIPTION

On Automatic Temperature Control (ATC) vehicles

only, the rear window wiper/washer switches are
located on the center bezel with the hazard and
heated seat switches (Fig. 3). They are not service-
able separately from the hazard and heated seat
switches. If defective, the entire switch assembly
must be replaced.

On Manual Temperature Control (MTC) vehicles

only, the rear window wiper/washer switch is located
on the HVAC control head (Fig. 4) attached to the
center bezel. They are not serviceable separately
from the control head. If found faulty, the entire
MTC head must be replaced.

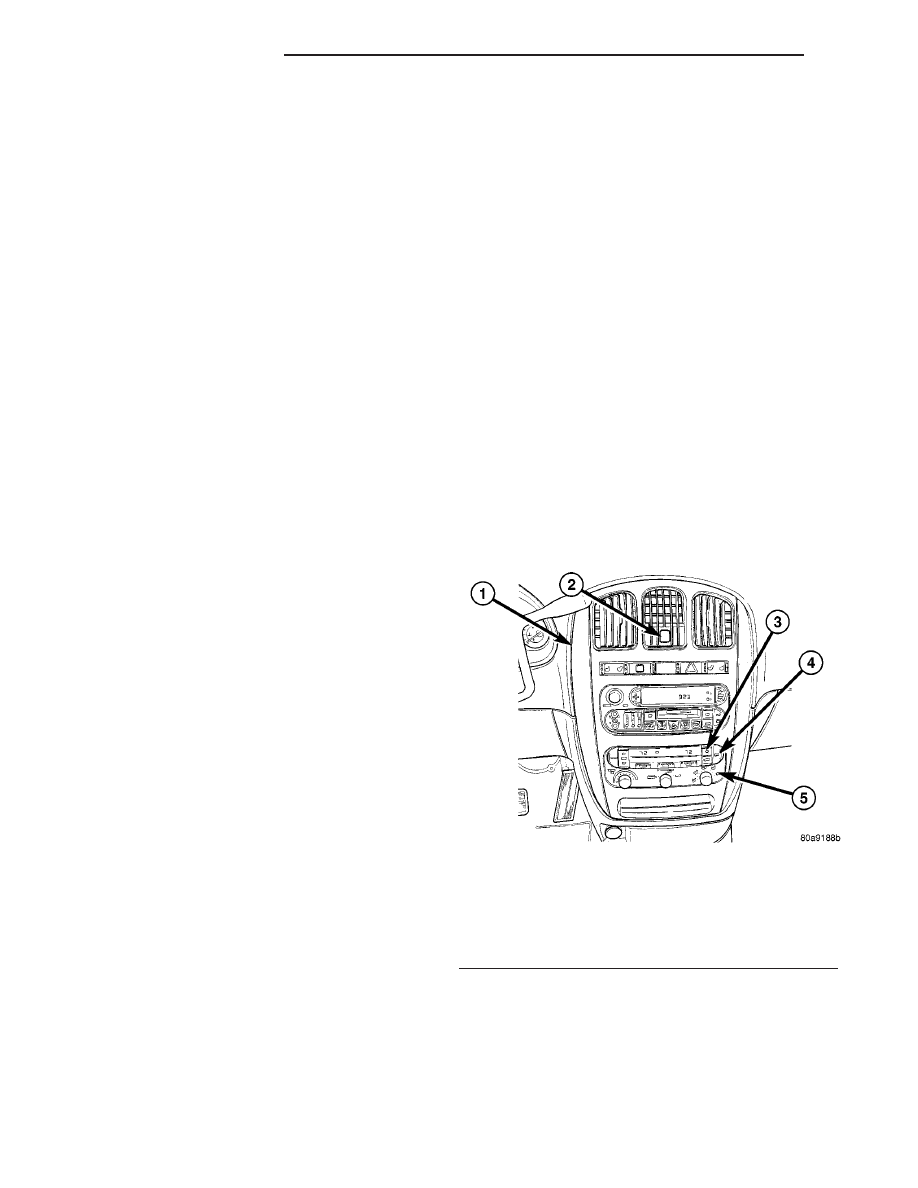

Fig. 3 INSTRUMENT PANEL CENTER BEZEL

1 - TRIM BEZEL
2 - IN CAR TEMPERATURE SENSOR
3 - A/C REQUEST SWITCH
4 - REAR WINDOW DEFOGGER/HEATED MIRRORS SWITCH
COMBO
5 - FRONT WINDOW DEFROSTER MODE SELECTOR

8R - 10

WIPERS/WASHERS

RS

FRONT WIPER MOTOR (Continued)

OPERATION

When rear wiper operation is required, the BCM

will provide ignition ON voltage to the rear wiper
motor. When the wiper switch is turned OFF, the
BCM provides circuit ground to operate the motor
until the wipe cycle is complete and the wiper arm
returns to the base of the rear window.

The rear wiper/washer switch only offers an inter-

mittent rear wiper mode. The wiper motor will cycle
every 7 seconds. The intermittent delay time is also
adjusted based upon vehicle speed. With the vehicle
traveling greater than 50 mph, the cycle changes to
every 5 seconds.

When rear washer is requested by depressing and

holding down the switch, the BCM then provides a
ground for the rear washer motor. Until the switch is
released, the motor will be in a continuous wipe
mode, then return to an intermittent wipe mode.

WASHER FLUID LEVEL
SWITCH

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Hoist and support vehicle on hoist or jack

stands.

(3) If necessary, remove the right front wheel and

tire assembly (Refer to 22 - TIRES/WHEELS -
REMOVAL).

(4) Disconnect the right front wheelhouse splash

shield and move aside (Refer to 23 - BODY/EXTERI-
OR/WHEELHOUSE SPLASH SHIELD - REMOVAL).

(5) Drain washer fluid from the reservoir and into

a suitable clean container. This can be done by dis-

connecting the windshield washer hose from the
front (outboard) washer pump port allowing the
washer fluid to drain into a container through a tem-
porary jumper hose connected to the front washer
pump.

(6) Disconnect the electrical body harness connec-

tor to the the fluid level sensor. Slide the red lock on
the connector to the release position, then, depress
the black tab and pull the connector off the sensor.

(7) Remove the sensor from reservoir by using a

side foot to gently pry the sensor from the body of
the reservoir. Do not damage the reservoir/sensor
sealing surface or puncture reservoir during removal.

CAUTION: To avoid damage to the sensor, assure
the reservoir is in an upright position before remov-
ing the sensor from the reservoir. Do not rotate the
sensor during removal.

INSTALLATION

(1) Use a new grommet when installing a new sen-

sor assembly.

(2) Assure that the flat of the sensor is aligned

under the ridge of the reservoir and that the sensor
connector is facing down in the fully seated position.
This will allow for proper operation of the sensor
float switch.

(3) Connect the electrical body harness connectors

to the fluid level sensor. Slide the red lock on the
connector to the closed or locked position.

(4) Assure that washer hose is properly routed to

prevent pinching and possible inoperative washers.

(5) Connect the left right front wheelhouse splash

shield and move aside (Refer to 23 - BODY/EXTERI-
OR/WHEELHOUSE SPLASH SHIELD - INSTALLA-
TION).

(6) Install the right front wheel and tire assembly

(Refer to 22 - TIRES/WHEELS - INSTALLATION).

(7) lower vehicle from hoist or jack stands.
(8) Connect the battery negative cable.
(9) Verify system operation.

WASHER HOSES

REMOVAL

(1) Remove washer reservoir from vehicle (Refer to

8

-

ELECTRICAL/WIPERS/WASHERS/WASHER

RESERVOIR - REMOVAL).

(2) Disconnect washer hose front the reservoir cav-

ity.

(3) Disconnect the washer hose from the reservoir

pump.

(4) Remove parts as necessary to replace washer

hose (engine compartment, interior components, etc.).

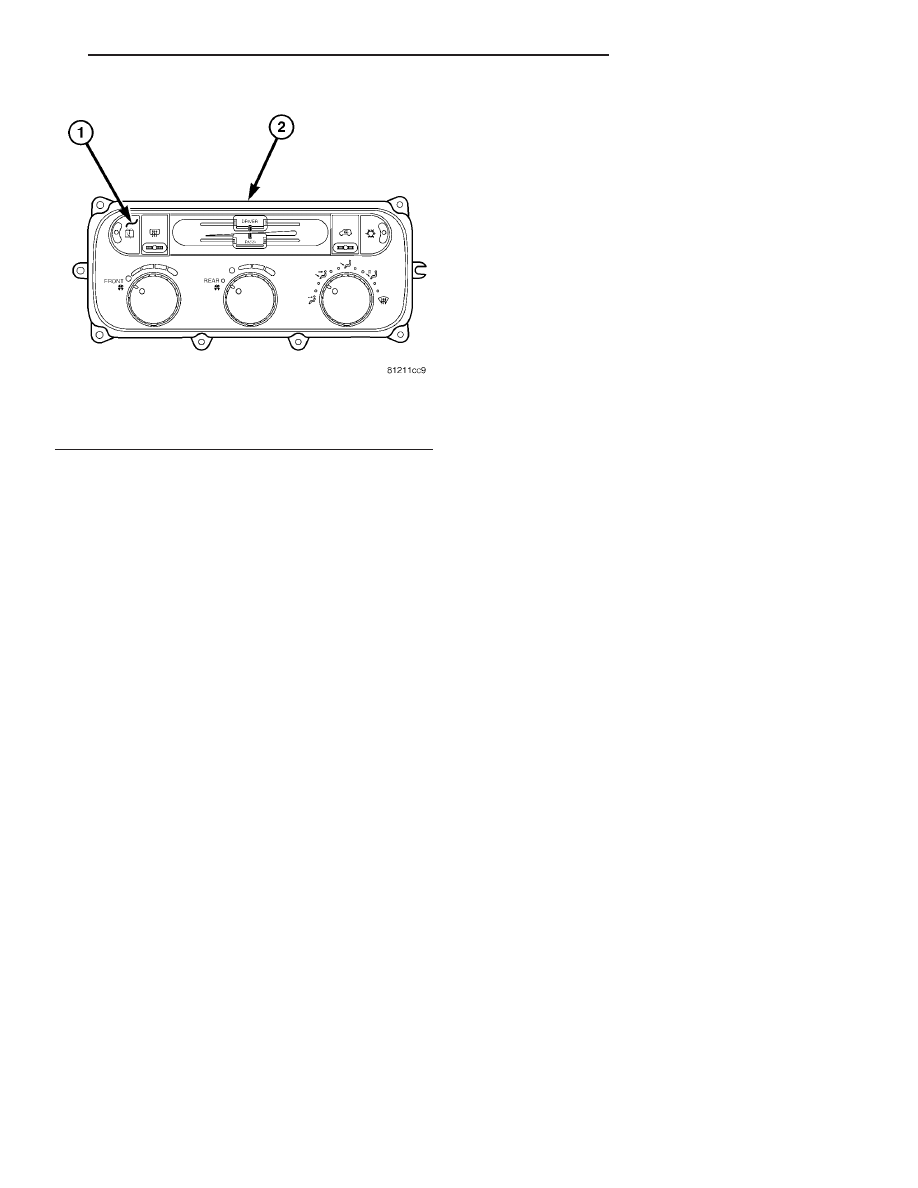

Fig. 4 REAR WIPER/WASHER SWITCH LOCATION

1 - REAR WIPER/WASHER SWITCH
2 - HVAC CONTROL UNIT

RS

WIPERS/WASHERS

8R - 11

REAR WIPER/WASHER SWITCH (Continued)

INSTALLATION

(1) Install parts as necessary to after replacing

washer hose (engine compartment, interior compo-
nents, etc.).

(2) Connect the washer hose to the reservoir

pump.

(3) Connect washer hose to the reservoir cavity.
(4) Install the washer reservoir into vehicle (Refer

to 8 - ELECTRICAL/WIPERS/WASHERS/WASHER
RESERVOIR - INSTALLATION).

WASHER PUMP MOTOR

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Hoist and support vehicle on hoist or jack

stands.

(3) If necessary, remove the right front wheel and

tire assembly (Refer to 22 - TIRES/WHEELS -
REMOVAL).

(4) Disconnect the right front wheelhouse splash

shield and move aside (Refer to 23 - BODY/EXTERI-
OR/WHEELHOUSE SPLASH SHIELD - REMOVAL).

(5) Drain washer fluid from the reservoir and into

a suitable clean container. This can be done by dis-
connecting the windshield washer hose from the
front (outboard) washer pump port and allowing the
washer fluid to drain into a container through a tem-
porary jumper hose connected to the front washer
pump port.

(6) Disconnect the electrical body harness connec-

tors to the washer pump motor. Slide the red lock on
the connector to the release position, then, depress
the black tab and pull the connector off the pump.

(7) Remove pump from reservoir by pulling pump

upper retention tab away from reservoir cavity and
then lifting pump up from mounting grommet. Do
not damage reservoir/pump sealing surface or punc-
ture reservoir during removal.

(8) Remove pump grommet and discard.

INSTALLATION

(1) Use new grommet when installing a new pump

assembly.

(2) Assure pump upper retention tab is pressed

into reservoir slot and that pump is rotated flat
against the reservoir and that pump connector is fac-
ing up in the fully seated position. Assure the pump
is aligned to and fully seated in the reservoir cavity.

(3) Connect the electrical body harness connectors

to the washer pump motor. Slide the red lock on the
connector to the closed or locked position.

(4) Assure that washer hose is properly routed to

prevent pinching and possible inoperative washers.

(5) Connect the left right front wheelhouse splash

shield and move aside (Refer to 23 - BODY/EXTERI-
OR/WHEELHOUSE SPLASH SHIELD - INSTALLA-
TION).

(6) Install the right front wheel and tire assembly

(Refer to 22 - TIRES/WHEELS - INSTALLATION).

(7) lower vehicle from hoist or jack stands.
(8) Connect the battery negative cable.
(9) Verify system operation.

WASHER RESERVOIR

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the engine fresh air housing inside the

engine compartment (Refer to 9 - ENGINE/AIR
INTAKE

SYSTEM/AIR

CLEANER

HOUSING

-

REMOVAL).

(3) Disconnect the washer hose at the in-line con-

nector forward of the cowl grille so that the in-line
connector remains with the washer hose from the
fresh air plenum.

(4) Disconnect the washer hose from the hose clip

located on the front fender side shield.

(5) Remove the filler tube screw.
(6) Hoist and support vehicle on hoist or jack

stands.

(7) Remove the right front wheel and tire assembly

(Refer to 22 - TIRES/WHEELS - REMOVAL).

(8) Disconnect the left right front wheelhouse

splash shield and move aside (Refer to 23 - BODY/
EXTERIOR/WHEELHOUSE

SPLASH

SHIELD

-

REMOVAL).

(9) Drain washer fluid from the reservoir and into

a suitable clean container. This can be done by dis-
connecting the windshield washer hose from the
front (outboard) washer pump port allowing the
washer fluid to drain into a container through a tem-
porary jumper hose connected to the washer pump
port.

(10) Disconnect the electrical body harness connec-

tors to the washer pump motor and the fluid level
sensor. Slide the red lock on the connector to the
release position, then, depress the black tab and pull
the connector off the pump or sensor.

(11) Remove the two reservoir mounting screws.
(12) Disconnect the reservoir from the body mount

by raising the reservoir upward slightly and then
down so that the reservoir filler neck and front
washer hose pull through the opening in the front
fender side shield.

8R - 12

WIPERS/WASHERS

RS

WASHER HOSES (Continued)
