CLUTCH PEDAL INTERLOCK
SWITCH

REMOVAL

LHD

(1) Disconnect battery negative cable.
(2) Remove instrument panel lower silencer (Fig.

23).

(3) Remove knee bolster (Fig. 24).

(4) Disconnect interlock switch connector (Fig. 25).
(5) Remove interlock switch by depressing four (4)

plastic wing tabs, and sliding switch through mount-
ing bracket (Fig. 25). If difficulty is encountered gain-
ing

access

to

and

removing

interlock

switch,

removing the upstop switch/bracket assembly (Fig.

25) allows for over-travel of the pedal, giving more
room for interlock switch access.

(6) Remove interlock switch harness from pedal

bracket at retainer. Remove switch.

RHD

(1) Disconnect battery negative cable.
(2) Remove instrument panel lower silencer (Fig.

23).

(3) Remove knee bolster (Fig. 24).
(4) Remove master cylinder to clutch pedal pin

retainer clip (Fig. 26). Disengage pushrod from clutch
pedal pin.

(5) Disconnect interlock and upstop switch connec-

tors.

(6) Disengage master cylinder grommet from dash

panel.

(7) Remove clutch master cylinder tubing from

retainers in engine compartment.

(8) Remove clutch master cylinder from dash pan-

el/clutch pedal bracket by rotating 45° clockwise and
pulling outward towards engine (Fig. 26).

(9) Remove clutch pedal bracket assembly (Fig.

27).

(10) Remove interlock switch harness from pedal

bracket at retainer. Remove switch (Fig. 28).

Fig. 23 Instrument Panel Lower Silencer—LHD

Shown

1 - INSTRUMENT PANEL LOWER SILENCER

Fig. 24 Knee Bolster—LHD Shown

1 - KNEE BOLSTER

Fig. 25 Interlock/Upstop Switch Location

1 - INTERLOCK SWITCH
2 - UPSTOP SWITCH
3 - RETAINER - UPSTOP BRACKET
4 - CONNECTORS

RS

CLUTCH

6 - 13

INSTALLATION

LHD

(1) Install interlock switch into pedal bracket hole,

and secure harness with retainer as shown in (Fig.
28). Make sure switch wing tabs are fully expanded.

(2) Connect interlock switch connector.
(3) Install knee bolster (Fig. 24).
(4) Install instrument panel lower silencer (Fig.

23).

(5) Connect battery negative cable.
(6) Verify function of starter interlock switch.

Switch must actuate when pedal is depressed.

RHD

(1) Install interlock switch to pedal bracket assem-

bly as shown in (Fig. 28). Secure connector with
retainer to hole in bracket.

(2) Install clutch pedal bracket assembly into posi-

tion. Install pedal bracket mounting nuts and torque
to 28 N·m (250 in. lbs.).

(3) Connect interlock and upstop switch connec-

tors.

(4) Install clutch master cylinder into position and

rotate 45° counter-clockwise to secure to pedal
bracket (Fig. 26). Secure dash panel grommet and
secure hydraulic pluming into dash panel retainers.

(5) Connect master cylinder pushrod to clutch

pedal pin and secure with retainer clip (Fig. 26).

(6) Install knee bolster (Fig. 24).

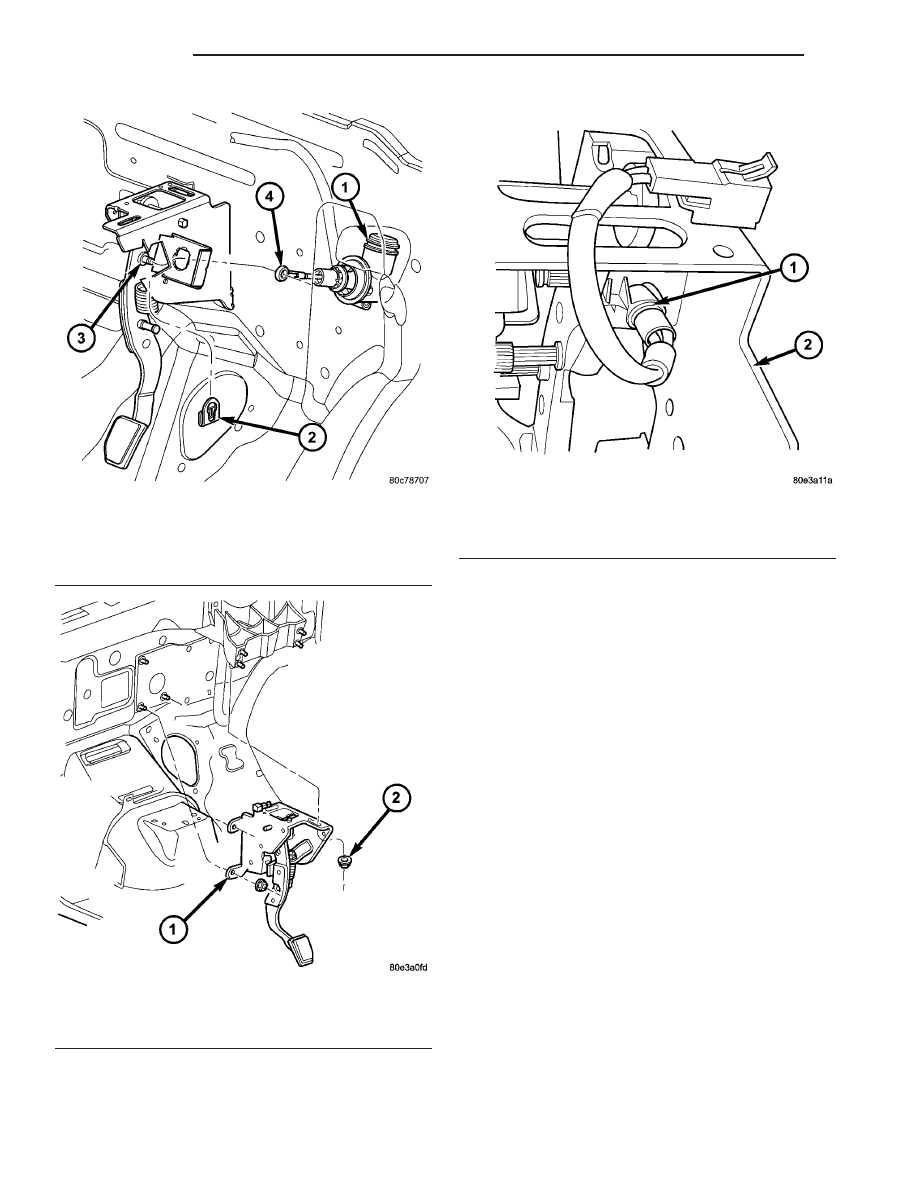

Fig. 26 Clutch Master Cylinder at Pedal Bracket

1 - CLUTCH MASTER CYLINDER
2 - RETAINER CLIP
3 - CLUTCH PEDAL PIN
4 - PUSH ROD

Fig. 27 Clutch Pedal/Bracket Assembly

1 - CLUTCH PEDAL/BRACKET ASSY.
2 - NUT (4)

Fig. 28 Clutch Pedal Interlock Switch

1 - CLUTCH INTERLOCK SWITCH
2 - CLUTCH PEDAL/BRACKET ASSY.

6 - 14

CLUTCH

RS

CLUTCH PEDAL INTERLOCK SWITCH (Continued)

(7) Install instrument panel lower silencer (Fig.

23).

(8) Connect battery negative cable.
(9) Verify function of starter interlock switch.

Switch must actuate when pedal is depressed.

CLUTCH PEDAL UPSTOP
SWITCH

REMOVAL

LHD

(1) Disconnect battery negative cable.
(2) Remove instrument panel lower silencer (Fig.

29).

(3) Remove knee bolster (Fig. 30).

(4) Remove upstop switch by depressing four (4)

plastic wing tabs, and sliding switch through mount-
ing bracket. If necessary, remove mounting bracket
and remove switch (Fig. 31).

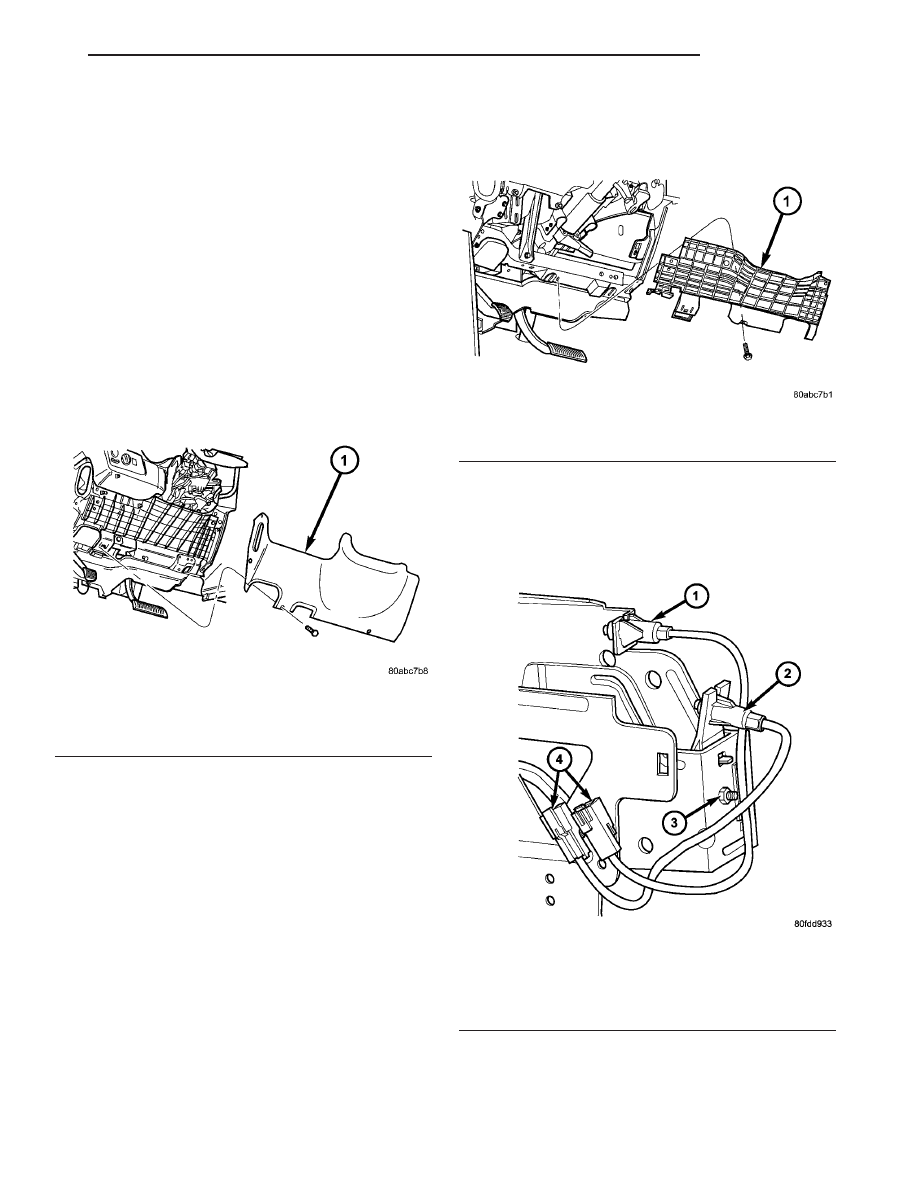

Fig. 29 Instrument Panel Lower Silencer—LHD

Shown

1 - INSTRUMENT PANEL LOWER SILENCER

Fig. 30 Knee Bolster—LHD Shown

1 - KNEE BOLSTER

Fig. 31 Interlock/Upstop Switch Location

1 - INTERLOCK SWITCH
2 - UPSTOP SWITCH
3 - RETAINER - UPSTOP BRACKET
4 - CONNECTORS

RS

CLUTCH

6 - 15

CLUTCH PEDAL INTERLOCK SWITCH (Continued)

RHD

(1) Disconnect battery negative cable.
(2) Remove instrument panel lower silencer (Fig.

29).

(3) Remove knee bolster (Fig. 30).
(4) Disconnect upstop switch connector (Fig. 32).
(5) Remove upstop switch/bracket-to-clutch pedal

bracket nut. Remove switch (Fig. 32).

INSTALLATION

LHD

(1) Install upstop switch into bracket (Fig. 31).

Ensure switch wing tabs are fully expanded. If
removed, re-install bracket and torque to 13 N·m
(115 in. lbs.).

(2) Connect upstop switch connector.
(3) Install knee bolster (Fig. 30).
(4) Install instrument panel lower silencer (Fig.

29).

(5) Connect battery negative cable.

RHD

(1) Install switch and bracket assembly. Torque

nut to 12 N·m (110 in. lbs.) (Fig. 32).

(2) Connect upstop switch assembly (Fig. 32).
(3) Install knee bolster (Fig. 30).
(4) Install instrument panel lower silencer (Fig.

29).

(5) Connect battery negative cable.

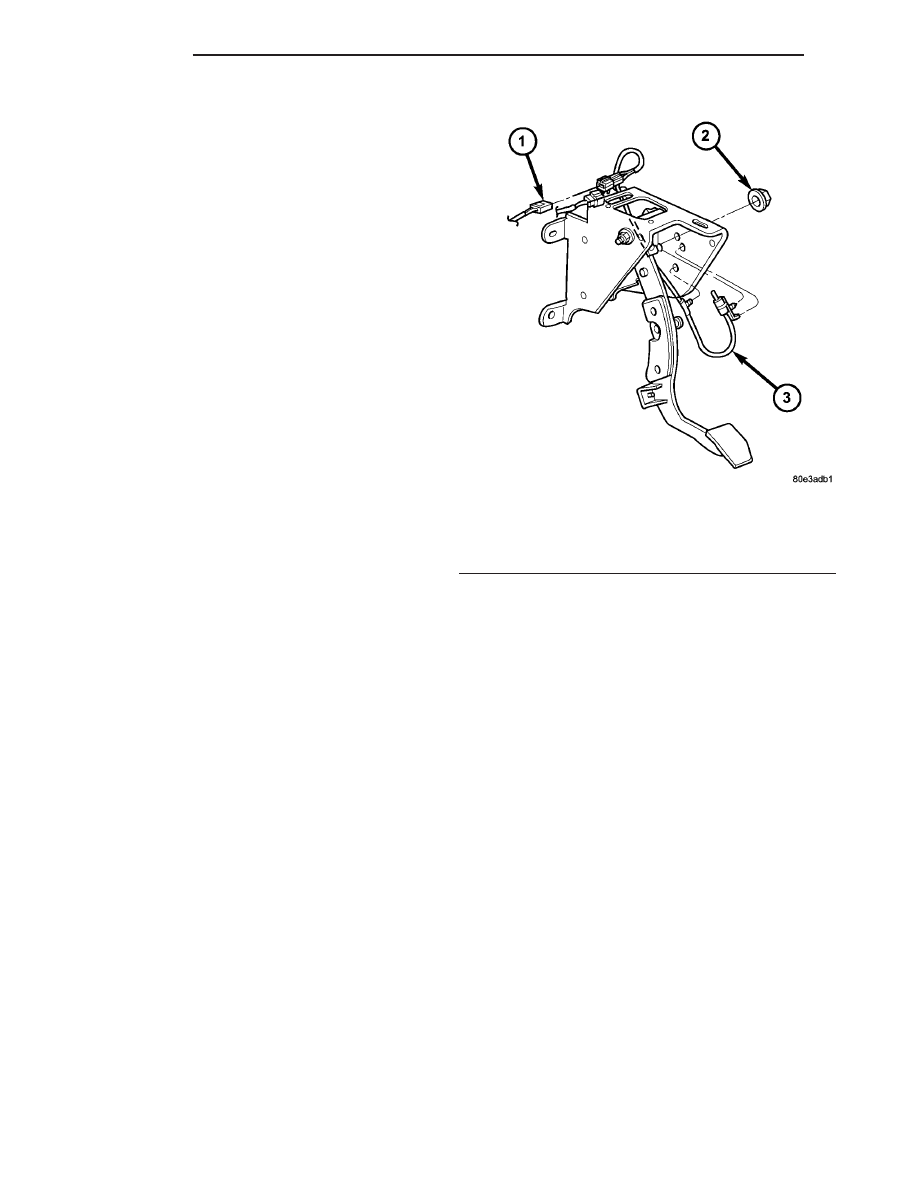

Fig. 32 Clutch Pedal Upstop Switch—RHD

1 - CONNECTOR
2 - NUT
3 - UPSTOP SWITCH/BRACKET

6 - 16

CLUTCH

RS

CLUTCH PEDAL UPSTOP SWITCH (Continued)
