INSTALLATION - LEFT REAR

(1) Install the rear parking brake cable in the

brake support plate. Insert cable housing retainer
into brake support plate making certain that cable
housing

retainer

fingers

lock

the

housing

and

retainer firmly into place.

(2) Attach the parking brake cable onto the park

brake actuator lever.

(3) Install the brake shoes on the rear brake sup-

port plate. (Refer to 5 - BRAKES/HYDRAULIC/ME-
CHANICAL/BRAKE

PADS/SHOES

-

INSTALLATION).

(4) Insert cable housing retainer into body outrig-

ger bracket making certain that cable housing
retainer fingers lock the housing firmly into place.

(5) Connect rear parking brake cable to the equal-

izer bracket (Fig. 115).

(6) Install brake drum, and wheel and tire assem-

bly.

(7) Remove the locking pliers from the front park

brake cable. This will automatically adjust the park
brake cables.

(8) Apply and release park brake pedal 1 time.

This will seat the park brake cables.

INSTALLATION - FOLD-IN-FLOOR SEATING

(1) Pass the leading end of the rear parking brake

cable through the hole in the end of the intermediate
bracket (Fig. 123). Press the cable housing retainer
through the hole until the fingers on the retainer
lock it into place.

(2) Route the cable back toward the brake assem-

bly placing it in the routing clip fastened to the
underbody of the vehicle (Fig. 119). Make sure to
stay to the inside of the left stabilizer bar link while
routing either cable.

(3) If the right rear cable is being serviced, install

screws, attaching the cable routing clamps to the
rear axle (Fig. 120).

(4) Pass the cable through the hole in the brake

adapter and hook the cable eyelet to the shoe lever
(Fig. 121).

(5) Install the screw fastening the cable to the rear

brake adapter (Fig. 121).

(6) Pull straight back on the front cable button

(and pliers) and properly attach the equalizer to all
three parking brake cables (Fig. 118).

(7) Remove the locking pliers from the front park-

ing brake cable and allow the automatic self-adjust-
ing mechanism in the lever to take up any slack.

(8) Lower the vehicle.
(9) Apply and release park brake pedal 1 time.

This will seat the parking brake cables.

LEVER - PARKING BRAKE

REMOVAL

(1) Manually release the automatic self-adjusting

mechanism tension of the parking brake lever (pedal)
assembly. (Refer to 5 - BRAKES/PARKING BRAKE -
STANDARD PROCEDURE).

(2) Disconnect negative (ground) cable from the

battery and isolate cable from battery terminal.

(3) Remove sill scuff plate from left door sill.
(4) Remove the left side kick panel.
(5) Remove the steering column cover from the

lower instrument panel.

(6) Remove the reinforcement from the lower

instrument panel.

(7) Remove the three bolts mounting the wiring

junction block to the instrument panel.

NOTE: When removing the lower mounting bolt,
push the park brake pedal down 5 clicks to access
the lower mounting bolt.

(8) Remove the lower bolt mounting the parking

brake lever (pedal) to the body (Fig. 124).

(9) Remove the forward nut mounting the parking

brake lever to the body (Fig. 124).

(10) Remove the upper bolt mounting the parking

brake lever to the body (Fig. 124).

(11) Pull downward on front parking brake cable

while rotating lever assembly out from behind junc-
tion block.

(12) Remove the release link from the parking

brake lever assembly.

(13) Disconnect the wiring connector from the indi-

cator lamp ground switch (Fig. 124) (Fig. 125).

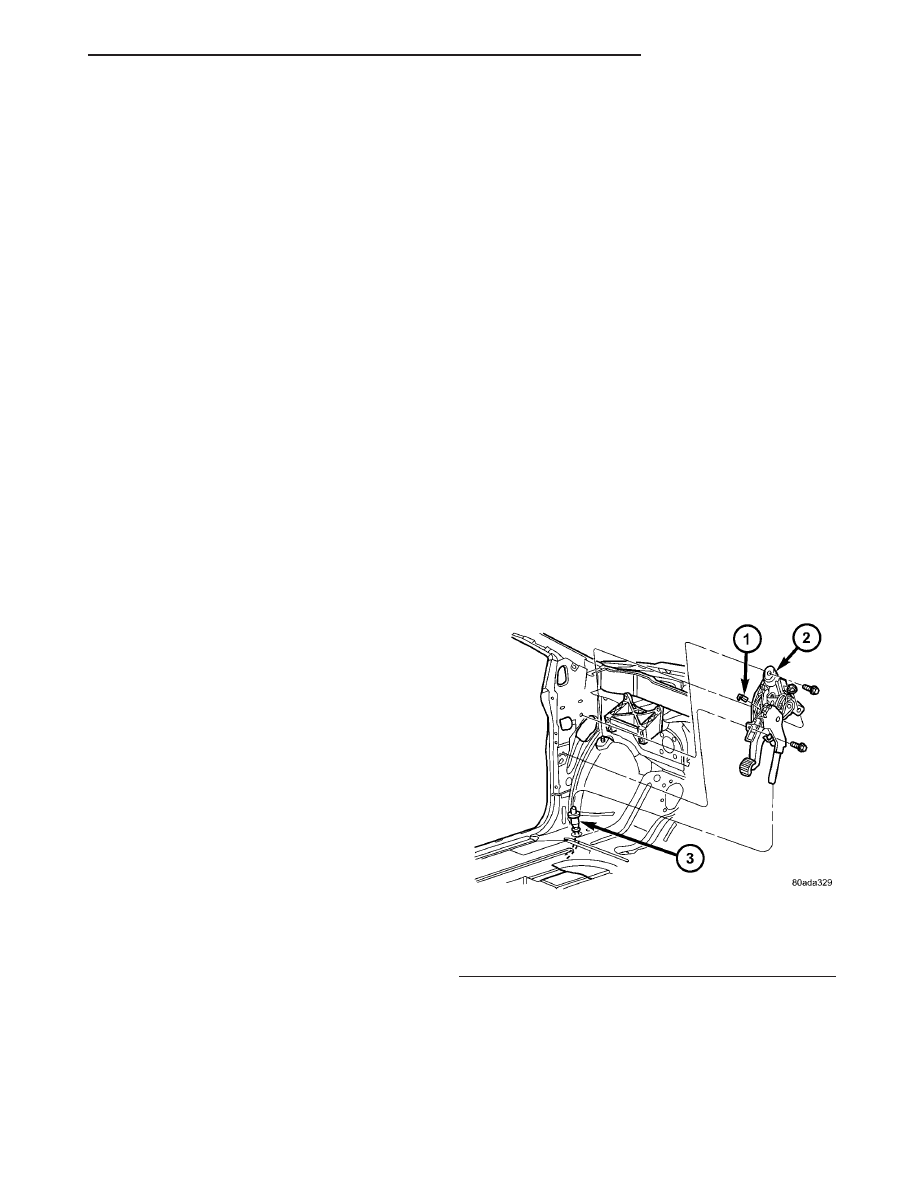

Fig. 124 Parking Brake Lever Mounting

1 - WIRE HARNESS CONNECTOR
2 - LEVER MECHANISM
3 - FRONT CABLE

RS

BRAKES - BASE

5 - 73

CABLE - PARKING BRAKE REAR (Continued)

(14) Remove front parking brake cable strand but-

ton from the lever mechanism reel (Fig. 125).

(15) Remove the parking brake lever assembly

from the cable.

INSTALLATION

(1) Install the parking brake cable end housing

into the mounting hole in the parking brake lever
(pedal) assembly.

(2) Install cable strand button into the reel on the

parking brake pedal mechanism (Fig. 125).

(3) Connect the wiring connector to the indicator

lamp ground switch (Fig. 125).

(4) Install the release link on the release mecha-

nism of the parking brake lever.

(5) Position the lever into its installed position on

the body of the vehicle.

(6) Loosely install the top bolt mounting the lever

to the body (Fig. 124).

(7) Loosely install the forward nut mounting the

lever to the body (Fig. 124).

(8) Loosely install the lower bolt mounting the

lever to the body (Fig. 124).

(9) Tighten lever mounting bolts and nut to 28

N·m (250 in. lbs.).

(10) Verify that the parking brake lever is in the

fully released (full up) position.

(11) Raise and support the vehicle.
(12) Install the front parking brake cable on the

cable equalizer. If a new lever assembly is NOT being
installed, perform PARKING BRAKE AUTOMATIC

ADJUSTER TENSION RESET as necessary. (Refer
to 5 - BRAKES/PARKING BRAKE - STANDARD
PROCEDURE)

NOTE: If the original lever assembly is being used,
the lever mechanism auto adjuster spring tension
will need to be reset.

(13) Lower vehicle.
(14) If a new lever is being installed, remove the

lockout pin from the automatic adjuster on the park-
ing brake lever mechanism allowing the automatic
self-adjusting mechanism in the lever to take up any
slack (Fig. 125).

(15) Install the electrical junction block on the

instrument panel.

(16) Install the reinforcement on the lower instru-

ment panel.

(17) Install the steering column lower cover on the

lower instrument panel.

(18) Install the left side kick panel.
(19) Install the sill scuff plate on the lower sill of

the left door.

(20) Install the negative (ground) cable on the bat-

tery.

(21) Cycle the parking brake pedal one time. This

will seat the park brake cables and allow the auto-
matic self-adjuster to properly tension the parking
brake cables.

LEVER - PARKING BRAKE
(EXPORT)

REMOVAL - PARKING BRAKE LEVER AND
FRONT CABLE

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(2) Grasp the exposed section of the front parking

brake cable and pull rearward on it. While holding
the park brake in this position, install a pair of lock-
ing pliers on the front parking brake cable just rear-
ward of the second body outrigger bracket (Fig. 126).

(3) Remove the left rear and intermediate parking

brake cables from the parking brake cable equalizer
(Fig. 127).

(4) Remove the equalizer from the front parking

brake cable.

(5) Remove the locking pliers from the front park-

ing brake cable. This will allow the adjuster in the
parking brake lever mechanism to rotate around to
its stop and remove the tension from the adjuster
and front park brake cable.

(6) Remove the front parking brake cable housing

from body outrigger bracket. Cable is removable by

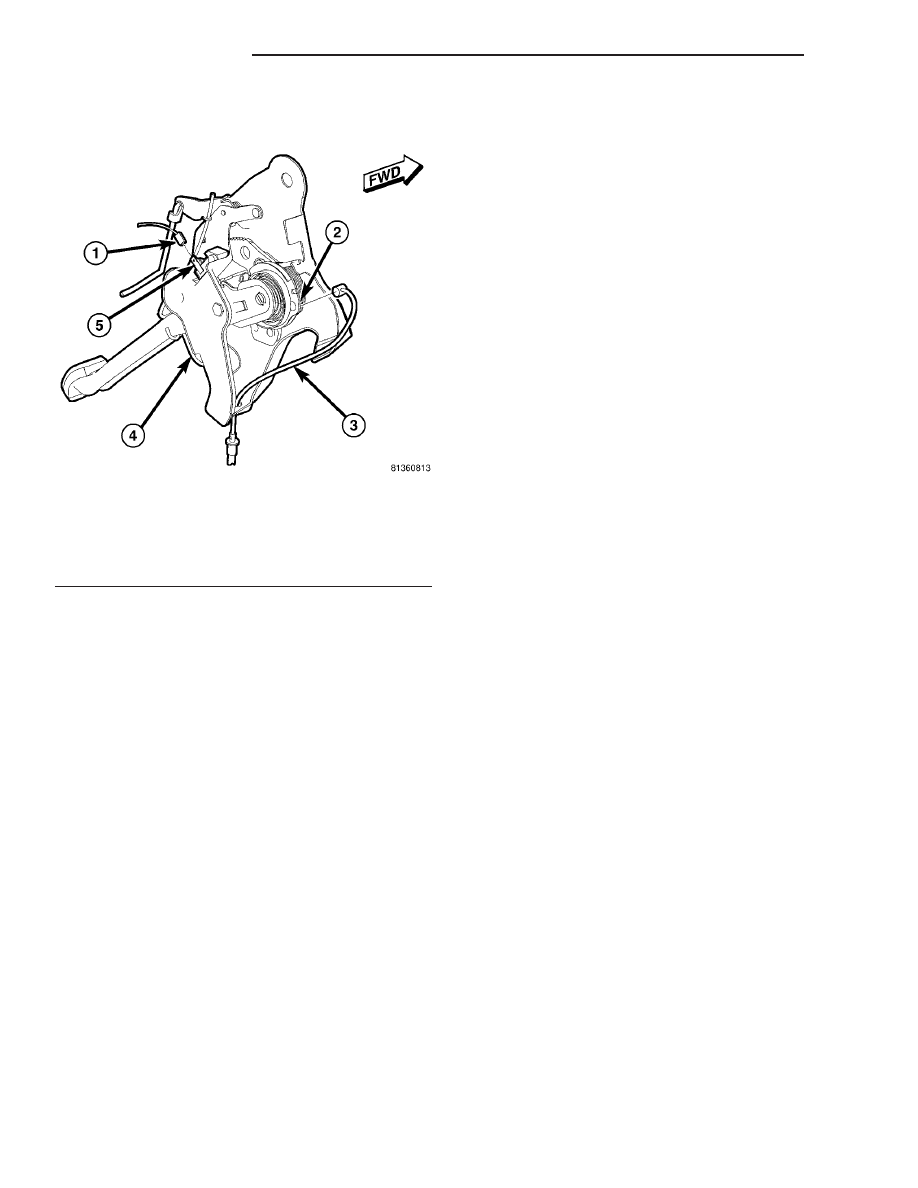

Fig. 125 Parking Brake Lever Assembly

1 - WIRING CONNECTOR
2 - MECHANISM REEL
3 - FRONT CABLE STRAND
4 - AUTO-ADJUST LOCKOUT PIN
5 - INDICATOR LAMP SWITCH

5 - 74

BRAKES - BASE

RS

LEVER - PARKING BRAKE (Continued)

sliding a 14 mm box wrench over the cable retainer
and compressing the three retaining fingers. Alter-
nate method: Use an aircraft type hose clamp and
screwdriver.

(7) Remove the four mounting nuts from the bot-

tom of the parking brake lever bracket.

(8) Lower vehicle.
(9) Remove the floor console. (Refer to 23 - BODY/

INTERIOR/FLOOR CONSOLE - REMOVAL)

(10) If equipped with a manual transaxle, remove

the gearshift mechanism. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/MANUAL/SHIFT MECHANISM
- REMOVAL)

(11) Unhook the end of the parking brake cable

from the lever mechanism.

(12) Compress the parking brake cable retainer by

sliding a 14 mm wrench over the cable retainer and
compress the three (3) retaining fingers.

(13) Remove the three screws from the parking

brake grommet on the floor pan of the passenger
compartment.

(14) Lift the parking brake lever and slide the

parking brake cable out.

(15) Pull the cable through the floor pan from

inside the vehicle.

INSTALLATION - PARKING BRAKE LEVER AND
FRONT CABLE

(1) Pass the parking brake cable down through the

hole in the floor pan from inside of vehicle.

(2) Pass cable end button through the hole in the

lever bracket and press the cable housing into the
hole until all three retaining fingers lock the cable to
the lever bracket.

(3) Hook the end of the parking brake cable on the

parking brake lever mechanism.

(4) Press the cable grommet into the hole in the

floor pan and install the three screws securing it to
the floor pan.

(5) If equipped with a manual transaxle, install

the gearshift mechanism. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/MANUAL/SHIFT MECHANISM
- INSTALLATION)

(6) Install the floor console. (Refer to 23 - BODY/

INTERIOR/FLOOR CONSOLE - INSTALLATION)

(7) Raise the vehicle.
(8) Install the four mounting nuts securing the

parking brake lever bracket in place.

(9) Install the front park cable housing retainer to

the body outrigger bracket. Press the cable housing
into the outrigger hole until all three retaining fin-
gers lock the cable in place.

(10) Grasp the exposed section of the front parking

brake cable and pull rearward on it. While holding
the park brake in this position, install a pair of lock-
ing pliers on the front parking brake cable just rear-
ward of the second body outrigger bracket.

(11) Install the equalizer on the front parking

brake cable and install the left rear and intermediate
park brake cable in the correct location on the park-
ing brake cable equalizer (Fig. 127).

(12) Remove the locking pliers from the front park-

ing brake cable. This will allow the adjuster in the
park brake lever mechanism to tension the parking
brake cables.

(13) Lower the vehicle.
(14) Apply and release the parking brake lever one

time. This will seat the parking brake cables and
allow the auto adjuster in the parking brake lever

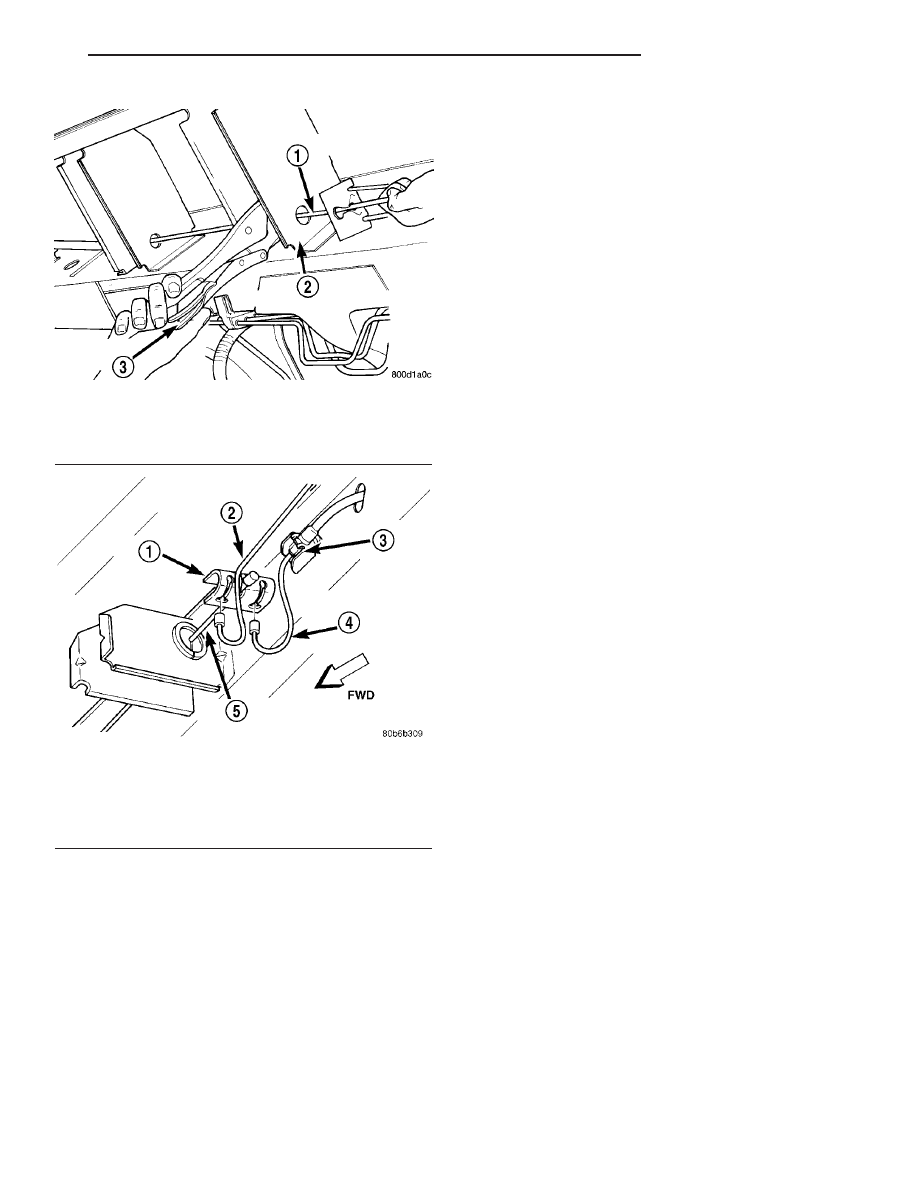

Fig. 126 Locking Out Automatic Adjuster

1 - PARK BRAKE CABLE
2 - REAR BODY OUTRIGGER BRACKET
3 - LOCKING PLIERS

Fig. 127 Parking Brake Cable Equalizer

1 - EQUALIZER
2 - LEFT REAR PARKING BRAKE CABLE
3 - LOCKING NUT
4 - INTERMEDIATE PARKING BRAKE CABLE
5 - FRONT PARKING BRAKE CABLE

RS

BRAKES - BASE

5 - 75

LEVER - PARKING BRAKE (EXPORT) (Continued)

mechanism to correctly tension the parking brake
cables.

SHOES - PARKING BRAKE

REMOVAL

(1) AWD only - Set the parking brake. The park-

ing brake is set to keep the hub/bearing and
axle shaft from rotating when loosening the
hub nut.

(2) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE).

(3) Remove the wheel and tire assembly.

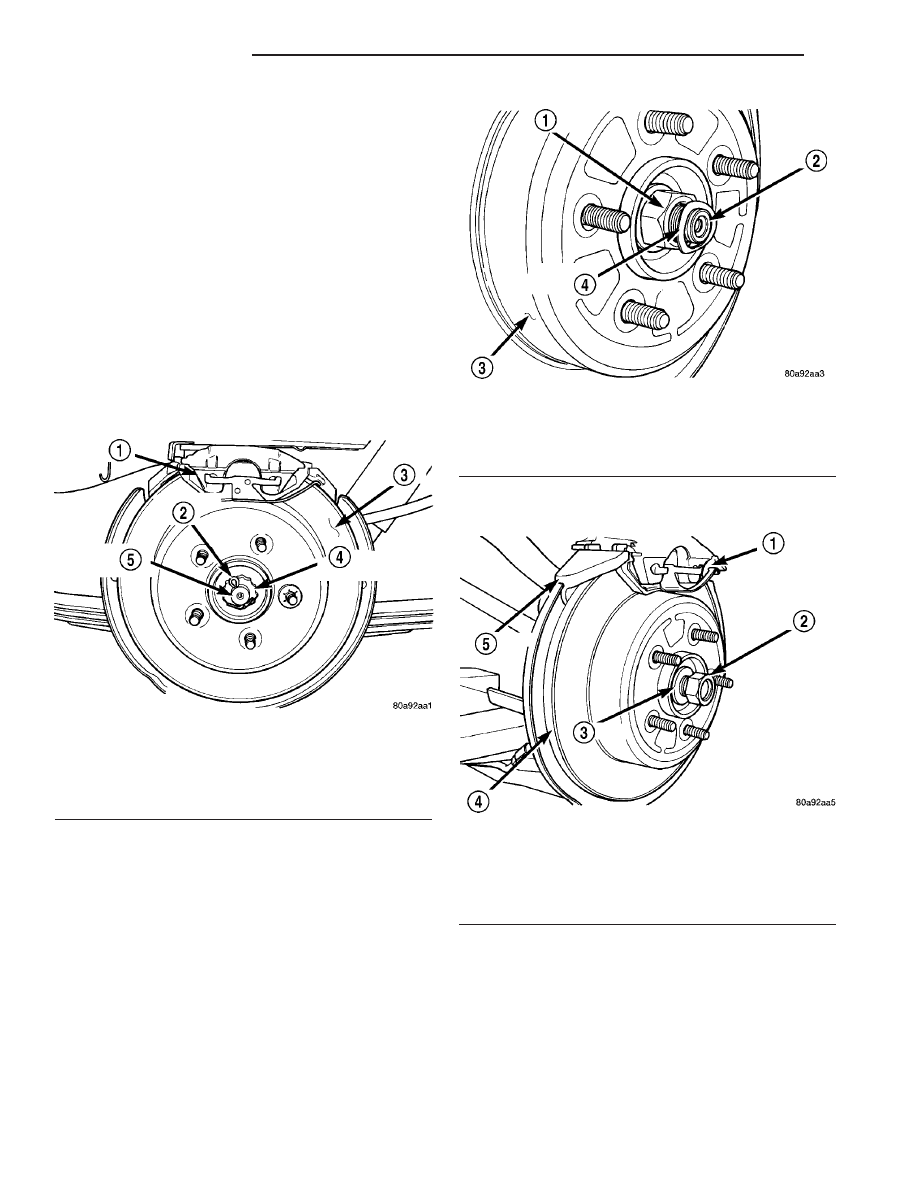

(4) AWD only - Remove the cotter pin and nut

retainer (Fig. 128) from the stub shaft of the outer
C/V joint.

(5) AWD only - Remove the spring washer (Fig.

129) from the stub shaft of the outer C/V joint.

(6) AWD only - Remove the hub nut and washer

(Fig. 130) from the stub shaft of the outer C/V joint.

(7) Release the parking brake.
(8) Create slack in the rear park brake cables by

locking the out the automatic adjuster as described.
Grasp the exposed section of front park brake cable
and pull downward on it. Then install a pair of lock-
ing pliers on the front park brake cable just rearward
of the second body outrigger bracket (Fig. 131).

Fig. 128 Cotter Pin And Nut Retainer

1 - CALIPER
2 - COTTER PIN
3 - ROTOR
4 - NUT RETAINER
5 - OUTER C/V JOINT

Fig. 129 Spring Washer

1 - HUB NUT
2 - STUB SHAFT
3 - ROTOR
4 - SPRING WASHER

Fig. 130 Hub Nut And Washer

1 - CALIPER
2 - HUB NUT
3 - WASHER
4 - ROTOR
5 - ADAPTER

5 - 76

BRAKES - BASE

RS

LEVER - PARKING BRAKE (EXPORT) (Continued)
