Chrysler RG Voyager. Manual - part 614

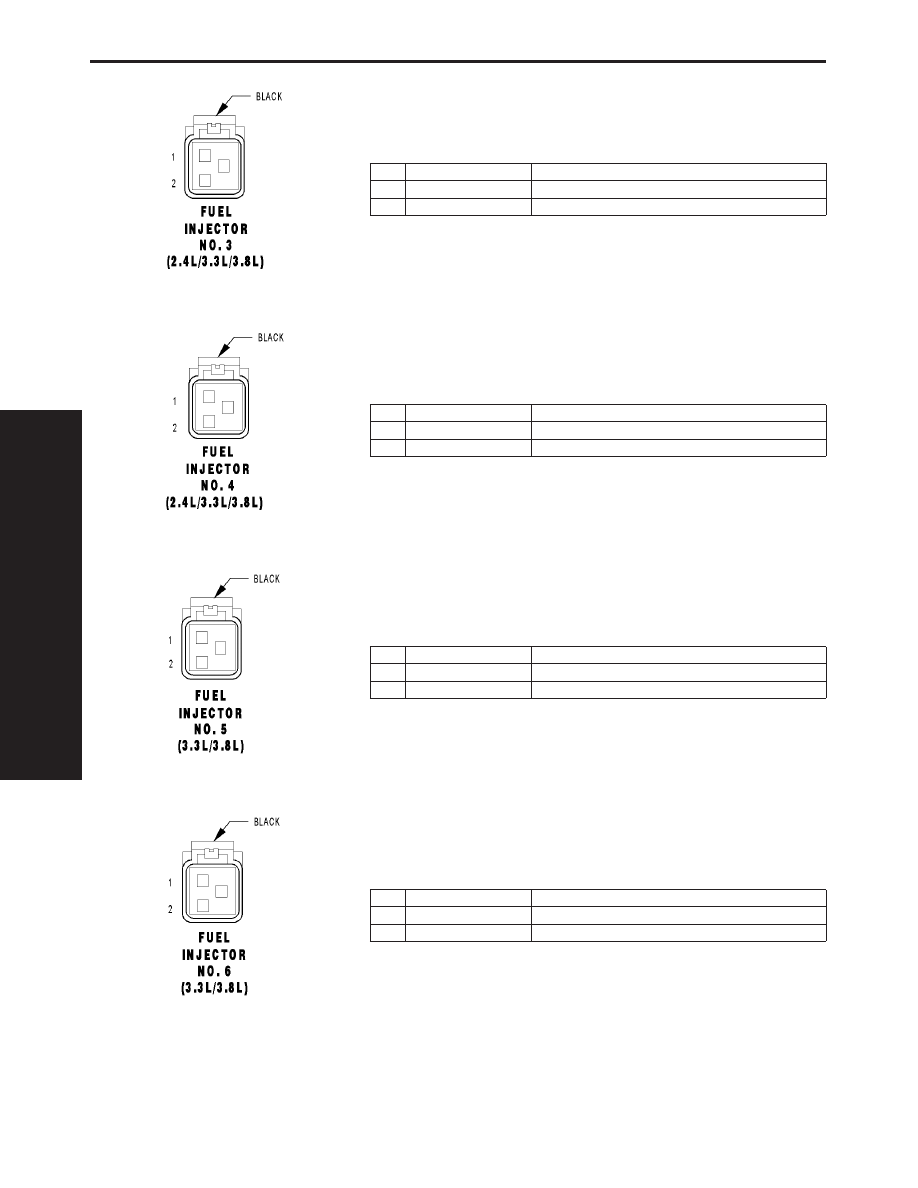

FUEL INJECTOR NO. 3 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 4 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K14 16BR/TN

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 5 (3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K38 16BR/OR

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 6 (3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K58 16BR/VT

INJECTOR CONTROL NO. 6

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

338

CONNECTOR PINOUTS

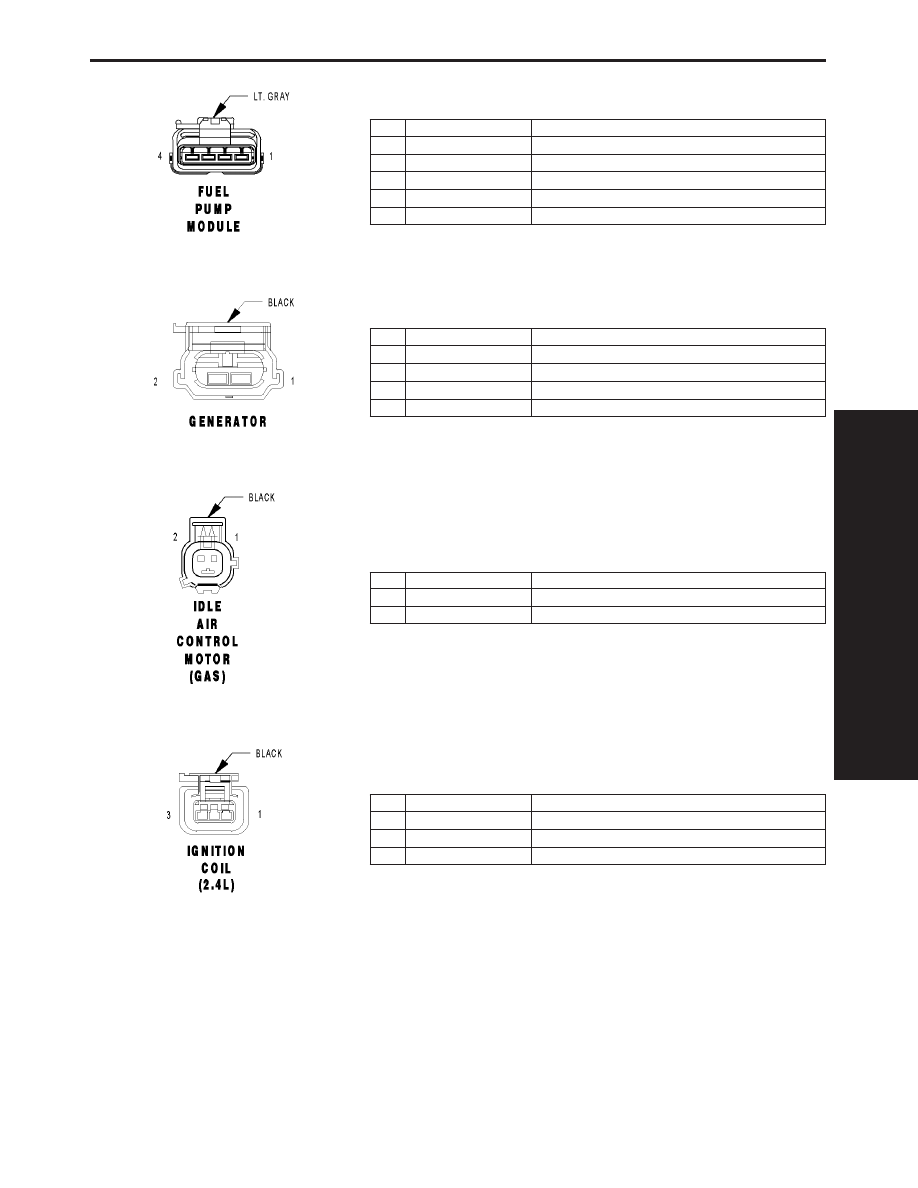

FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z201 18BK/OR (GAS)

GROUND

2

Z201 20BK/OR (DIESEL)

GROUND

2

Z201 20BK/DB (GAS)

GROUND

3

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

4

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

1

Z20 18BK (GAS)

GROUND

2

K20 14BR/GY (DIESEL)

GENERATOR FIELD CONTROL

2

K20 18BR/GY (GAS)

GEN FIELD CONTROL

IDLE AIR CONTROL MOTOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K61 18VT/GY

IAC MOTOR CONTROL

2

K961 18BR/VT

IAC RETURN

IGNITION COIL (2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 16DB/TN

COIL CONTROL NO. 2

2

K342 16BR/WT

ASD RELAY OUTPUT

3

K19 16DB/DG

COIL CONTROL NO. 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

339

CONNECTOR PINOUTS

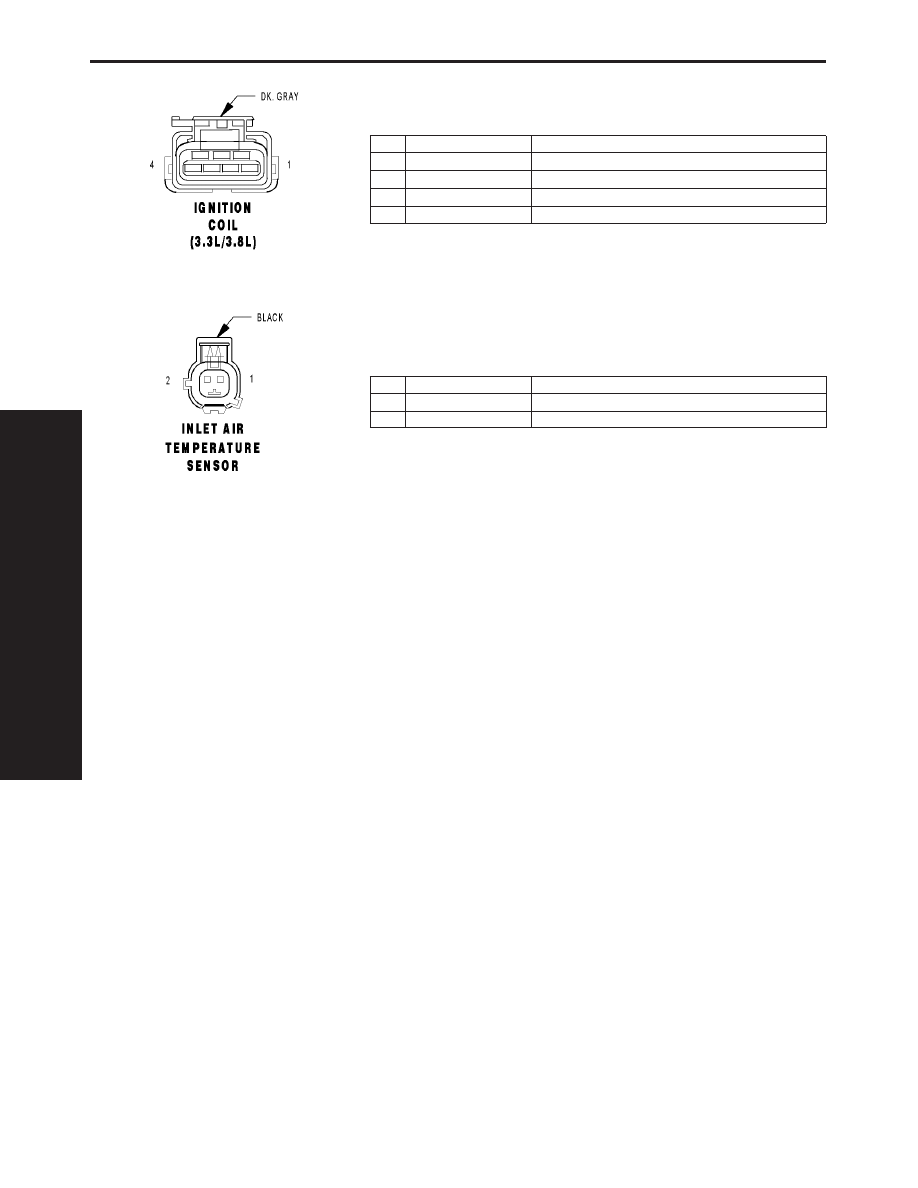

IGNITION COIL (3.3L/3.8L) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

K18 16BR/OR

COIL CONTROL NO. 3

2

K342 16BR/WT

ASD RELAY OUTPUT

3

K19 16DB/DG

COIL CONTROL NO. 1

4

K17 16DB/TN

COIL CONTROL NO. 2

INLET AIR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 18DB/LG

IAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

340

CONNECTOR PINOUTS

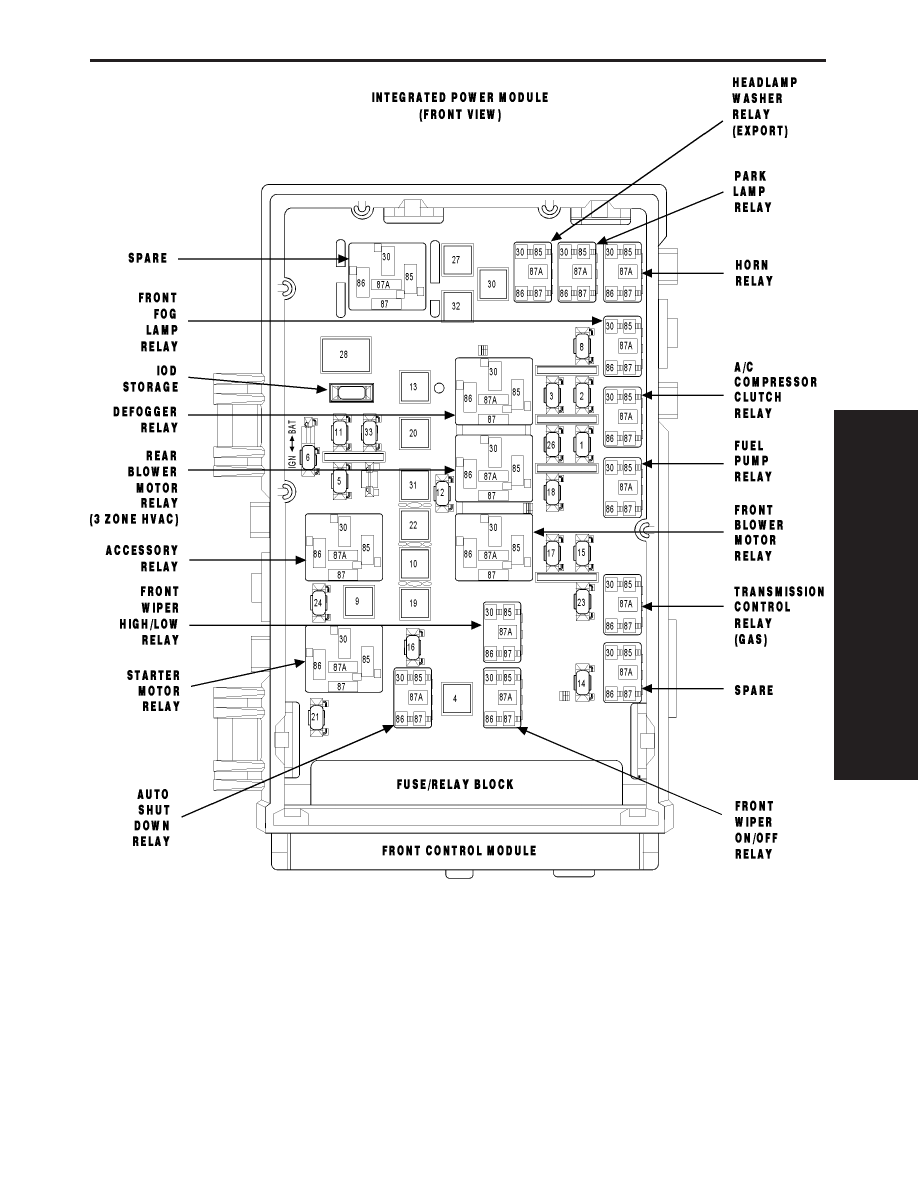

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

341

CONNECTOR PINOUTS
