DISASSEMBLY

CAUTION: Do not re-use snap rings when servicing
the intermediate shaft assembly. Discard upon dis-
assembly and install new ones provided with avail-
able snap ring service kit.

(1) Install intermediate shaft assembly to arbor

press table with bearing splitter P-334 under the
reverse gear.

(2) Install 8486-4 button to intermediate shaft.

Using arbor press ram, press reverse gear and inter-
mediate roller bearing off of shaft, while holding
remaining assembly with hand (Fig. 242).

(3) Remove reverse gear blocker ring.
(4) Remove reverse gear needle bearing (Fig. 243).
(5) Remove 5/R synchro snap ring (Fig. 244).

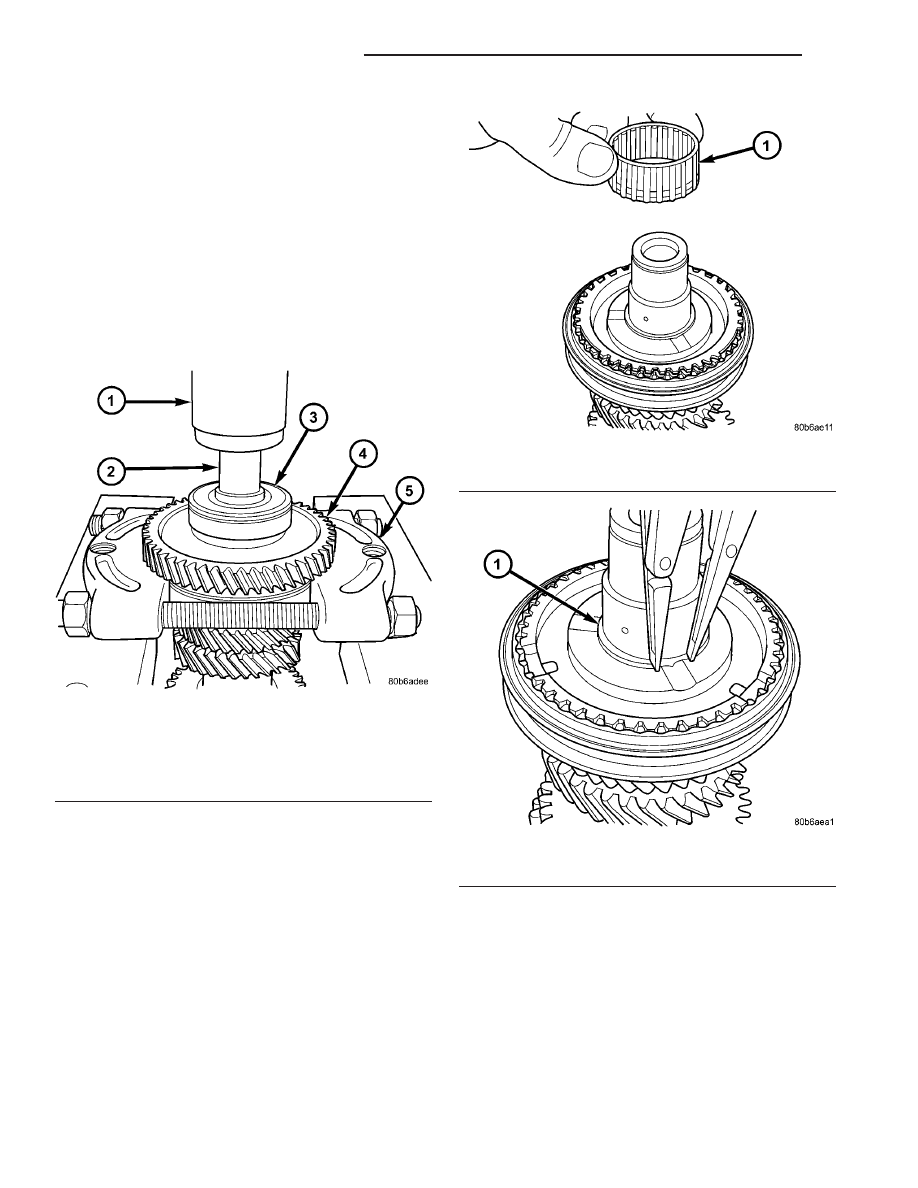

Fig. 242 Bearing and Reverse Gear Removal

1 - ARBOR PRESS RAM
2 - ADAPTER
3 - SEALED ROLLER BEARING
4 - REVERSE GEAR
5 - BEARING SPLITTER P-334

Fig. 243 Reverse Gear Needle Bearing

1 - NEEDLE BEARING

Fig. 244 5/R Synchro Snap Ring

1 - SNAP RING

21a - 106

T850 MANUAL TRANSAXLE

RG

INTERMEDIATE SHAFT (Continued)

(6) Remove 5/R synchro (Fig. 245).

(7) Remove 5th gear blocker ring (Fig. 246).

(8) Remove 5th gear and needle bearing (Fig. 247)

(Fig. 248).

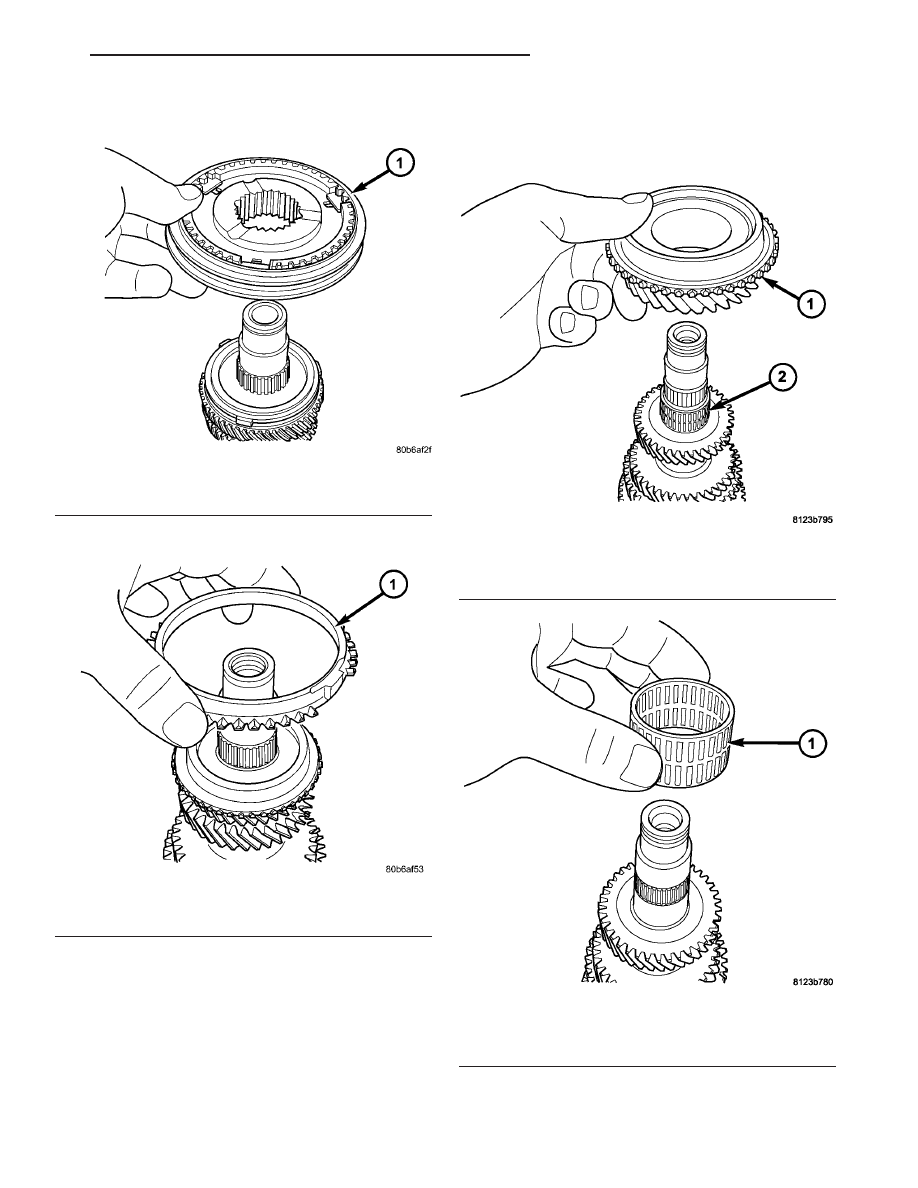

Fig. 245 5/R Synchronizer

1 - 5/R SYNCHRO ASSEMBLY

Fig. 246 5th Gear Blocker Ring

1 - 5th GEAR BLOCKER RING

Fig. 247 5th Gear Removal/Installation

1 - 5TH GEAR
2 - NEEDLE BEARING

Fig. 248 5th Gear Needle Bearing Removal/

Installation

1 - 5TH GEAR NEEDLE BEARING

RG

T850 MANUAL TRANSAXLE

21a - 107

INTERMEDIATE SHAFT (Continued)

(9) Remove 3/4 cluster gear snap ring (Fig. 249).

(10) Install shaft assembly into fixture 8483, with

split collar 8483-3 oriented chamfer side up (Fig.
250). Place 8483-2 into position with chamfer side up
(Fig. 251).

(11) Using an arbor press, press intermediate shaft

out of 3/4 cluster gear (Fig. 252).

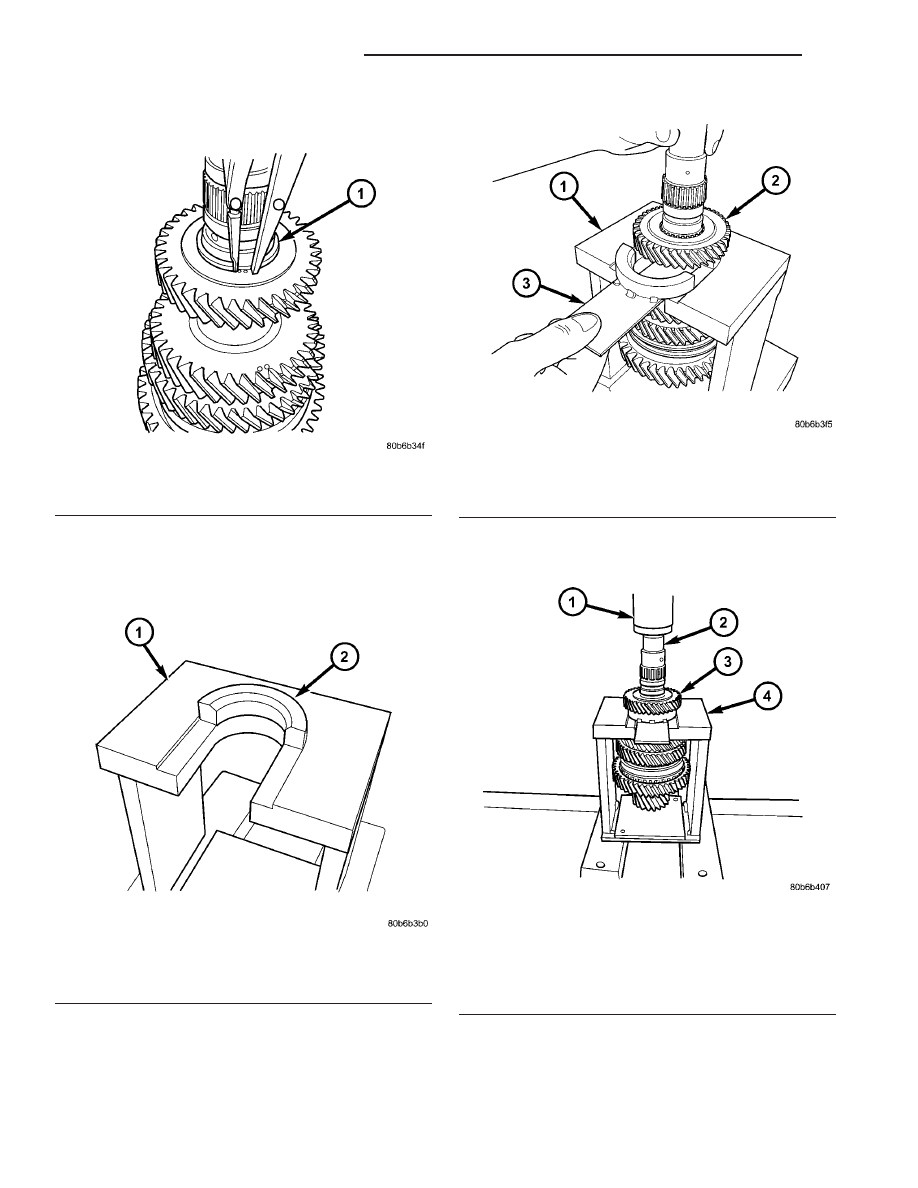

Fig. 249 3/4 Cluster Gear Snap Ring

1 - SNAP RING

Fig. 250 Fixture 8483

1 - FIXTURE 8483
2 - COLLAR 8483-3

Fig. 251 Loading Intermediate Shaft

1 - FIXTURE 8483
2 - 3/4 CLUSTER GEAR
3 - COLLAR 8483-2

Fig. 252 Press Intermediate Shaft Out of 3/4 Cluster

Gear

1 - ARBOR PRESS RAM
2 - INTERMEDIATE SHAFT
3 - 3/4 CLUSTER GEAR
4 - FIXTURE 8483

21a - 108

T850 MANUAL TRANSAXLE

RG

INTERMEDIATE SHAFT (Continued)

(12) Remove intermediate shaft from fixture and

remove 3/4 cluster gear from shaft (Fig. 253).

(13) Remove 2nd gear and needle bearing (Fig.

254) (Fig. 255).

(14) Remove 2nd gear reactor ring (Fig. 256).

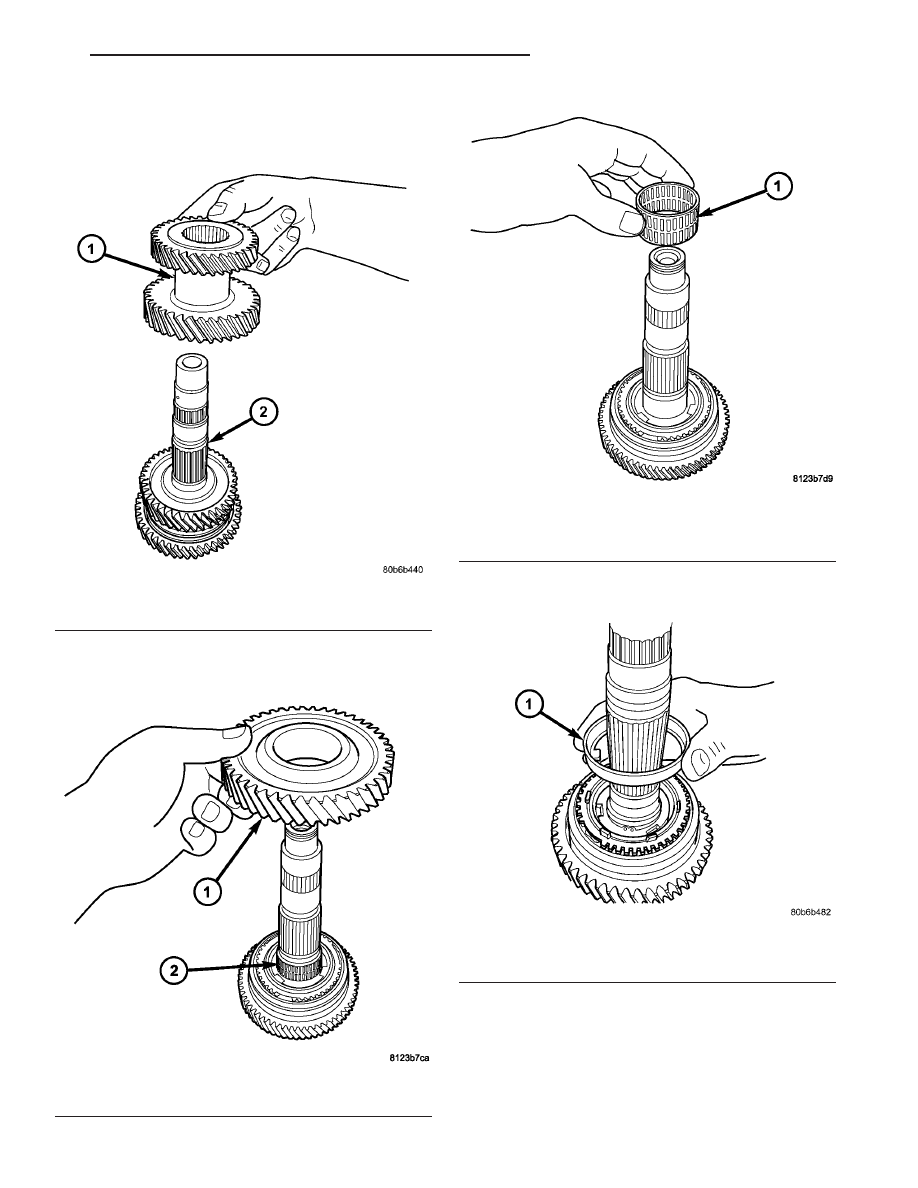

Fig. 253 3/4 Cluster Gear

1 - 3/4 CLUSTER GEAR
2 - INTERMEDIATE SHAFT

Fig. 254 2nd Gear Removal/Installation

1 - 2ND GEAR
2 - NEEDLE BEARING

Fig. 255 2nd Gear Needle Bearing Removal/

Installation

1 - NEEDLE BEARING

Fig. 256 2nd Gear Reactor Ring

1 - 2ND GEAR REACTOR RING

RG

T850 MANUAL TRANSAXLE

21a - 109

INTERMEDIATE SHAFT (Continued)
