(3) Install crankshaft hub (Fig. 75). Torque bolt to

304N·m.

(4) Install timing belt inner cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - INSTALLATION).

(5) Install timing belt (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

(6) Install timing belt outer cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - INSTALLATION).

(7) Install vibration damper (Refer to 9 - ENGINE/

ENGINE BLOCK/VIBRATION DAMPER - INSTAL-
LATION).

(8) Install right engine mount (Refer to 9 -

ENGINE/ENGINE MOUNTING/RIGHT MOUNT -
INSTALLATION).

(9) Install accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY DRIVE/DRIVE BELTS - INSTAL-
LATION).

(10) Install power steering belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(11) Install air cleaner housing.
(12) Connect negative battery cable.

CRANKSHAFT MAIN
BEARINGS

REMOVAL

NOTE: Refer to crankshaft description for proper
identification

of

the

crankshaft

(Refer

to

9

-

ENGINE/ENGINE BLOCK/CRANKSHAFT - DESCRIP-
TION).

The engine must be removed from vehicle and com-

pletely disassembled to replace the front main bearing.

CRANKSHAFT MAIN BEARINGS

(1) With

crankshaft

assembly

removed

from

engine.

(2) Remove crankshaft supports from crankshaft

and remove bearing halves from supports (Fig. 76).

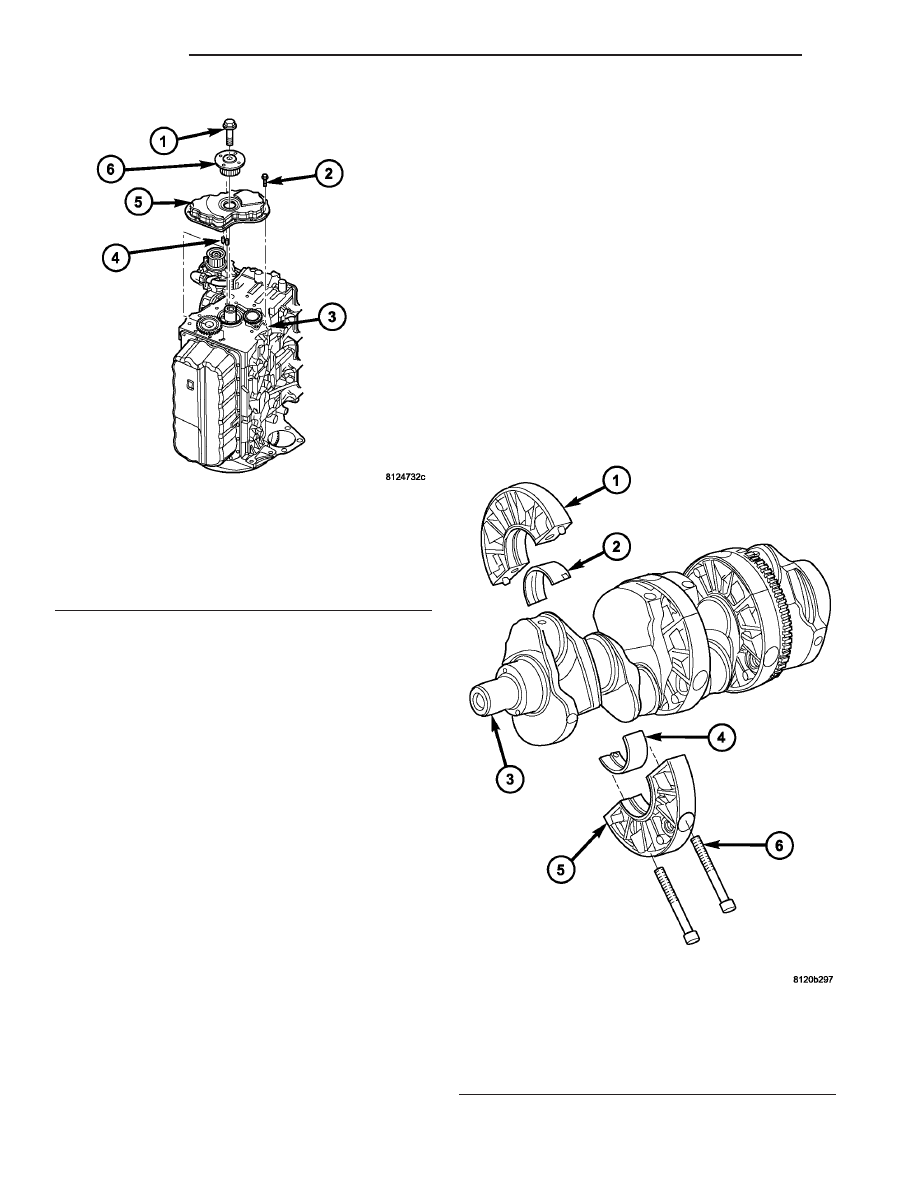

Fig. 75 ENGINE COVER - FRONT

1 - CRANKSHAFT HUB RETAINING BOLT
2 - FRONT ENGINE COVER RETAINING BOLTS
3 - ENGINE BLOCK
4 - FRONT ENGINE COVER ALIGNMENT DOWELS
5 - FRONT ENGINE COVER
6 - CRANKSHAFT HUB

Fig. 76 2.5L CRANKSHAFT

1 - CRANKSHAFT SUPPORT HALVE
2 - MAIN BEARING HALVE
3 - CRANKSHAFT
4 - MAIN BEARING HALVE
5 - CRANKSHAFT SUPPORT HALVE
6 - MAIN BEARING SUPPORT BOLTS

9 - 56

ENGINE

RG

ENGINE COVER - FRONT (Continued)

CRANKSHAFT FRONT MAIN BEARING

(1) Using special tool VM.1073 push front main

bearing out of front of engine block (Fig. 77).

INSTALLATION

CRANKSHAFT MAIN BEARINGS

NOTE: Refer to crankshaft description for proper
identification

of

the

crankshaft

(Refer

to

9

-

ENGINE/ENGINE BLOCK/CRANKSHAFT - DESCRIP-
TION).

(1) Install bearing halves in crankshaft supports.
(2) Lubricate crankshaft and main bearings with

clean engine oil.

(3) Install crankshaft supports on crankshaft (Fig.

78). Torque bolts to 44.1N·m.

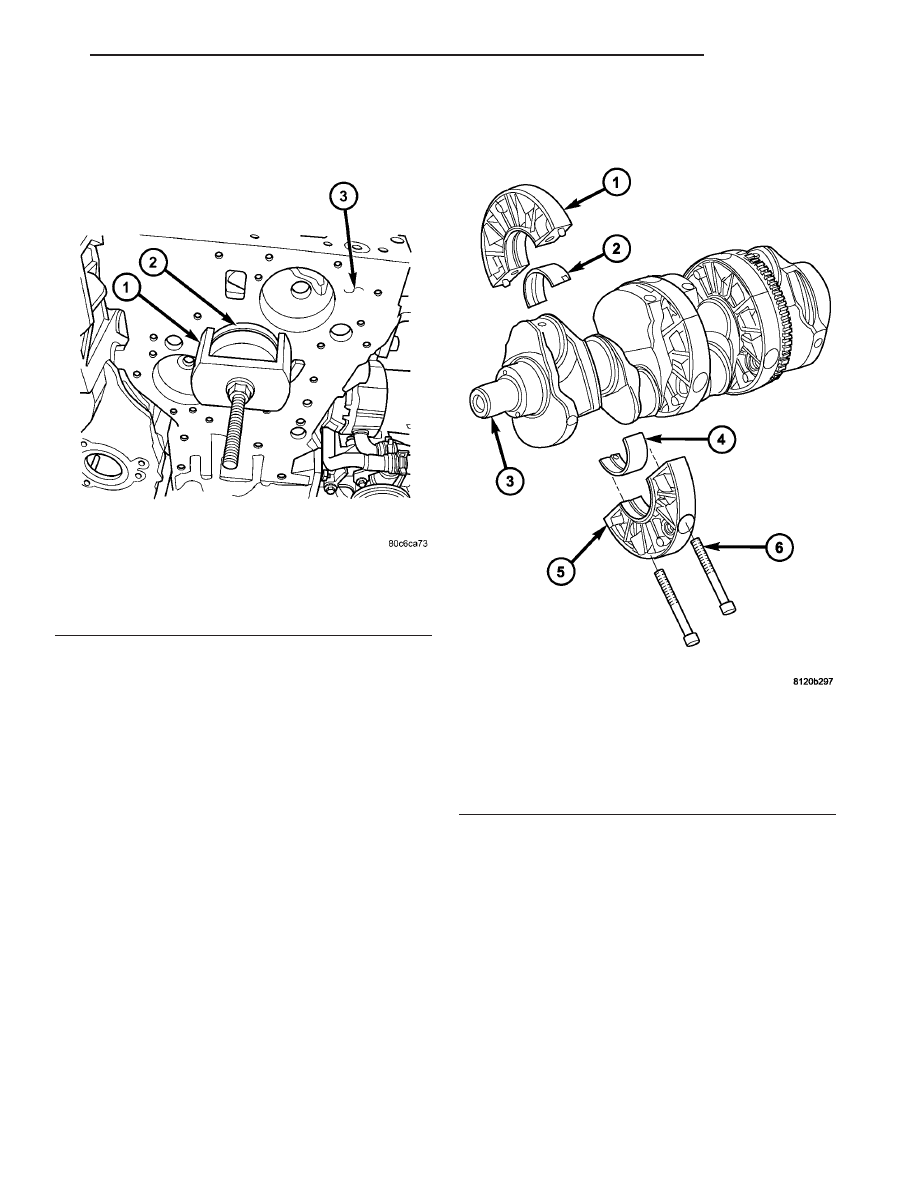

Fig. 77 FRONT MAIN BEARING REMOVAL

1 - VM.1073
2 - FRONT CRANKSHAFT MAIN BEARING
3 - ENGINE BLOCK

Fig. 78 2.5L CRANKSHAFT

1 - CRANKSHAFT SUPPORT HALVE
2 - MAIN BEARING HALVE
3 - CRANKSHAFT
4 - MAIN BEARING HALVE
5 - CRANKSHAFT SUPPORT HALVE
6 - MAIN BEARING SUPPORT BOLTS

RG

ENGINE

9 - 57

CRANKSHAFT MAIN BEARINGS (Continued)

FRONT CRANKSHAFT MAIN BEARING

(1) Using special tool VM.1073, push front crank-

shaft main bearing in engine block (Fig. 79).

(2) Be sure oil hole in bearing lines up with oil gal-

lery in engine block (Fig. 80).

(3) Reassemble engine and install in vehicle.

CRANKSHAFT OIL SEAL -
REAR

DESCRIPTION

The rear crankshaft seal consists of two parts that

reside in a third part, the rear support assembly. The
rear seal is inserted into the rear cup (Fig. 81). These
pieces should be assembled WITH OUT removing one
from the other. The rear support assembly, once
assembled, should not be separated as well, to
reduced possibility of damage to the internal rear
seal lip (Fig. 82).

REMOVAL

This must be done with either the engine or trans-

mission removed from vehicle.

(1) Remove flywheel assembly.
(2) Pry out old crankshaft oil seal.

INSTALLATION

NOTE: To prevent potential oil leaks, DO NOT touch
or separate the rear crankshaft inner seal. Always
handle the seal from the outer diameter (Refer to 9 -
ENGINE/ENGINE BLOCK/CRANKSHAFT OIL SEAL -
REAR - DESCRIPTION).

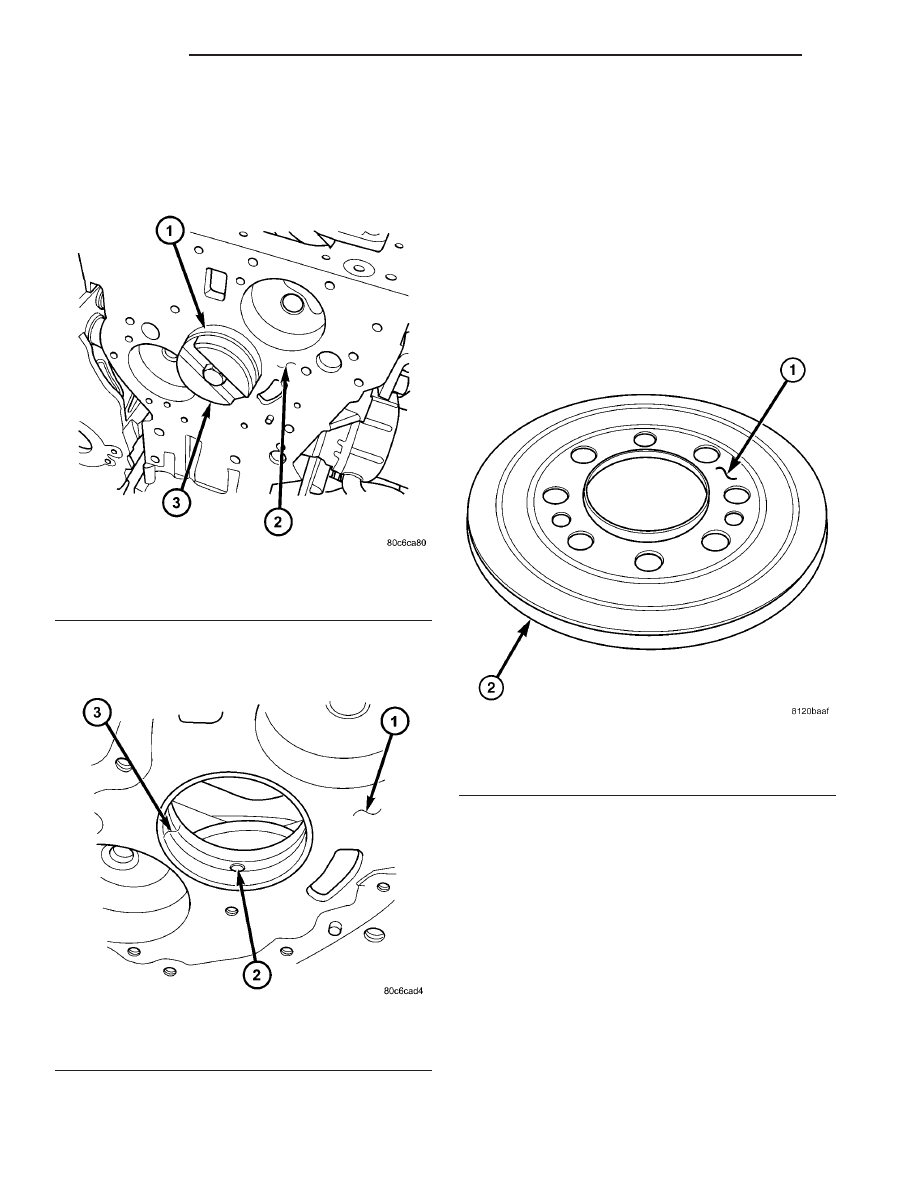

Fig. 79 FRONT MAIN BEARING INSTALLATION

1 - FRONT CRANKSHAFT MAIN BEARING
2 - ENGINE BLOCK
3 - SPECIAL TOOL VM.1073

Fig. 80 FRONT MAIN BEARING ALIGNMENT

1 - ENGINE BLOCK
2 - OIL HOLE IN BEARING
3 - FRONT CRANKSHAFT MAIN BEARING

Fig. 81 REAR CRANKSHAFT SEAL ASSEMBLY

1 - REAR SEAL
2 - REAR CUP

9 - 58

ENGINE

RG

CRANKSHAFT MAIN BEARINGS (Continued)

(1) Using special tool VM.1050, install rear crank-

shaft oil seal in rear main bearing support (Fig. 83).

(2) Install engine or transmission in vehicle.

OIL PAN

REMOVAL

(1) Disconnect negative battery cable.
(2) Raise vehicle on hoist.
(3) Drain engine oil from engine.
(4) Remove all oil pan retaining bolts and oil pan

(Fig. 84).

INSTALLATION

(1) Clean oil pan and sealing surfaces. Inspect oil

pan and engine block.

(2) Install oil pan, gasket, and retaining bolts (Fig.

84).

(3) Be sure power steering line brackets are in

proper location (Fig. 84).

(4) Torque oil pan bolts to 11.8N·m.
(5) Lower vehicle.
(6) Refill engine oil to proper level.
(7) Connect negative battery cable.

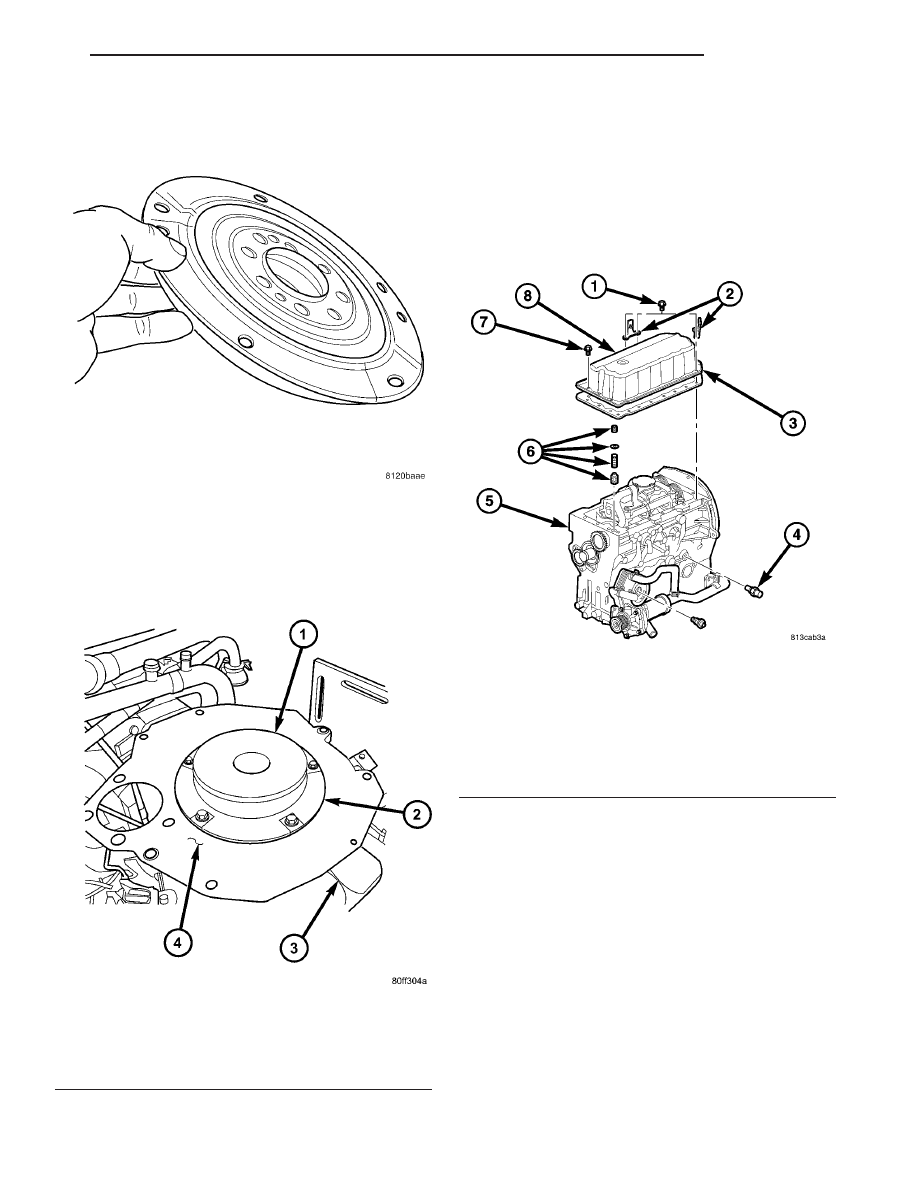

Fig. 82 REAR SUPPORT ASSEMBLY

Fig. 83 2.5L REAR CRANKSHAFT OIL SEAL

INSTALLATION USING VM.1050

1 - SPECIAL TOOL VM.1050
2 - REAR MAIN BEARING SUPPORT
3 - OIL PAN
4 - ENGINE TO TRANSMISSION ADAPTER PLATE

Fig. 84 OIL PAN

1 - OIL PAN RETAINING BOLTS
2 - POWER STEERING LINE BRACKETS
3 - OIL PAN GASKET
4 - OIL PRESSURE SENSOR
5 - ENGINE BLOCK
6 - OIL PRESSURE RELIEF VALVE
7 - OIL PAN RETAINING BOLTS
8 - OIL PAN

RG

ENGINE

9 - 59

CRANKSHAFT OIL SEAL - REAR (Continued)
