Chrysler RG Voyager. Manual - part 467





ENGINE

TABLE OF CONTENTS

page

page

ENGINE 2.5L/2.8 TURBO DIESEL

DESCRIPTION

DESCRIPTION - 2.5L/2.8L COMMON RAIL

DIESEL ENGINE . . . . . . . . . . . . . . . . . . . . . . . 3

DESCRIPTION - ENGINE COVER

. . . . . . . . 3

REMOVAL

REMOVAL - 2.5L/2.8L DIESEL ENGINE

. . . . 4

REMOVAL - ENGINE COVER

. . . . . . . . . . . . 7

INSTALLATION

INSTALLATION - 2.5L TURBO DIESEL

ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

INSTALLATION - ENGINE COVER

. . . . . . . . 8

SPECIFICATIONS

SPECIFICATIONS - 2.5L COMMON RAIL

DIESEL ENGINE . . . . . . . . . . . . . . . . . . . . . . . 8

SPECIFICATIONS - 2.8L COMMON RAIL

DIESEL ENGINE . . . . . . . . . . . . . . . . . . . . . . 11

SPECIFICATIONS - TORQUE

. . . . . . . . . . . 15

SPECIAL TOOLS

. . . . . . . . . . . . . . . . . . . . . . 17

AIR CLEANER HOUSING

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 24

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 24

CYLINDER HEAD

STANDARD PROCEDURE

STANDARD PROCEDURE - VALVE

SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

STANDARD PROCEDURE - MEASURING

PISTON PROTRUSION . . . . . . . . . . . . . . . . . 26

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 27

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . 28

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 28

CAMSHAFT(S)

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 30

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . 31

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 31

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 31

CYLINDER HEAD COVER(S)

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 32

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . 32

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 36

CAMSHAFT OIL SEAL(S)

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 36

ROCKER ARMS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 37

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . 37

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 37

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 38

HYDRAULIC LIFTERS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 38

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 38

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . 39

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 39

ENGINE BLOCK

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 39

CRANKSHAFT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 40

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . 40

STANDARD PROCEDURE - CHECKING

CRANKSHAFT END PLAY

. . . . . . . . . . . . . . . 40

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 41

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 43

FLEX PLATE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 44

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 44

FLY WHEEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 45

CYLINDER LINERS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 45

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 46

INTERNAL VACUUM PUMP

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 47

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 47

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 47

PISTON & CONNECTING ROD

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 48

STANDARD PROCEDURE - PISTON RING

FITTING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 48

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 51

CRANKSHAFT OIL SEAL - FRONT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 53

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 53

VIBRATION DAMPER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 55

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 55

ENGINE COVER - FRONT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 55

RG

ENGINE

9 - 1

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 55

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 55

CRANKSHAFT MAIN BEARINGS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 56

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 57

CRANKSHAFT OIL SEAL - REAR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 58

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 58

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 58

OIL PAN

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 59

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 59

OIL PUMP

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . 60

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . 60

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 60

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 61

OIL PRESSURE SENSOR/SWITCH

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 61

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 61

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 61

OIL PRESSURE RELIEF VALVE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 62

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 62

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 62

OIL COOLER & LINES

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 63

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 63

OIL FILTER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 64

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 64

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 64

OIL JET

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 64

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 64

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 64

INTAKE MANIFOLD

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 65

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 65

EXHAUST MANIFOLD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 66

VALVE TIMING

STANDARD PROCEDURE - LOCKING ENGINE

90° AFTER TDC . . . . . . . . . . . . . . . . . . . . . . . . 67

BALANCE SHAFT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 68

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 68

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 68

TIMING BELT COVER

REMOVAL

REMOVAL - TIMING BELT OUTER COVER

. . 69

REMOVAL - TIMING BELT INNER COVER

. . . 69

INSTALLATION

INSTALLATION - TIMING BELT OUTER

COVER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

INSTALLATION - TIMING BELT INNER

COVER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

TIMING BELT IDLER PULLEY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 72

TIMING BELT TENSIONER & PULLEY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 72

ADJUSTMENTS

ADJUSTMENT - TIMING BELT TENSIONER

. 73

TIMING BELT AND SPROCKETS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 74

9 - 2

ENGINE

RG

ENGINE 2.5L/2.8 TURBO
DIESEL

DESCRIPTION

DESCRIPTION - 2.5L/2.8L COMMON RAIL
DIESEL ENGINE

The 2.5 Liter (2499cc) and 2.8L (2776cc) four-cylin-

der “common rail” direct injection engines are very
similar in design and operability with a few differ-
ences. The 2.5L is the engine of choice for the man-
ual transmission and the 2.8L for the automatic
transmission. Both 4 cylinder “common rail” direct
injection engines are an in-line overhead valve
design. The engines utilize a cast iron cylinder block
and an aluminum cylinder head with four valves per
cylinder and dual overhead cam shafts. Both engines
are turbocharged and intercooled. Differences include
a longer crankshaft gear, larger cylinder bore and
larger intake ducts in the cylinder head of the 2.8L.
(Fig. 1).

DESCRIPTION

SPECIFICATION

Displacement 2.5L

2.5L (2499 cc)

Displacement 2.8L

2.8L (2776cc)

Bore - 2.5L

92.00 mm

Bore - 2.8L

94.00 mm

Stroke 2.5L

94.00 mm

Stroke 2.8L

100.00 mm

Compression Ratio

17.5:1

Vacuum at Idle

700 mm/Hg (27.5 In/Hg)

Belt Tension

Automatic Belt Tensioner

Thermostat Opening

80°C ± 2°C

Generator Rating

Denso 12V-95A

Cooling System Capacity

13.8 Liters W/O Auxiliary
Heater
16.6 Liters With Auxiliary
Heater

Engine Oil Capacity

6.0L W/Filter Change

Timing System

Belt Driven Overhead
Camshafts

Air Intake

Dry Filter With
Turbocharger and Charge
Air Cooler

Fuel Supply

Vane Pump Incorporated
In Injection Pump

Fuel System

Direct Fuel Injection
Common Rail System

DESCRIPTION

SPECIFICATION

Combustion Cycle

4 Stroke

Cylinder Compression
Difference Between
Cylinders

5 Bar

Cooling System

Water Cooling

Injection Pump

Common Rail System

Lubrication

Pressure Lubricated By
Rotary Pump

Minimum Oil Pressure
(Warm)

0.7 Bar at Idle
2 Bar at 3800 rpm

Engine Rotation

Clockwise Viewed From
Front Cover

Transmission 2.5L

MTX

Transmission 2.8L

ATX

DESCRIPTION - ENGINE COVER

The engine cover is a black plastic cover used to

cover the top of the engine (Fig. 10). It is used to iso-
late engine noises.

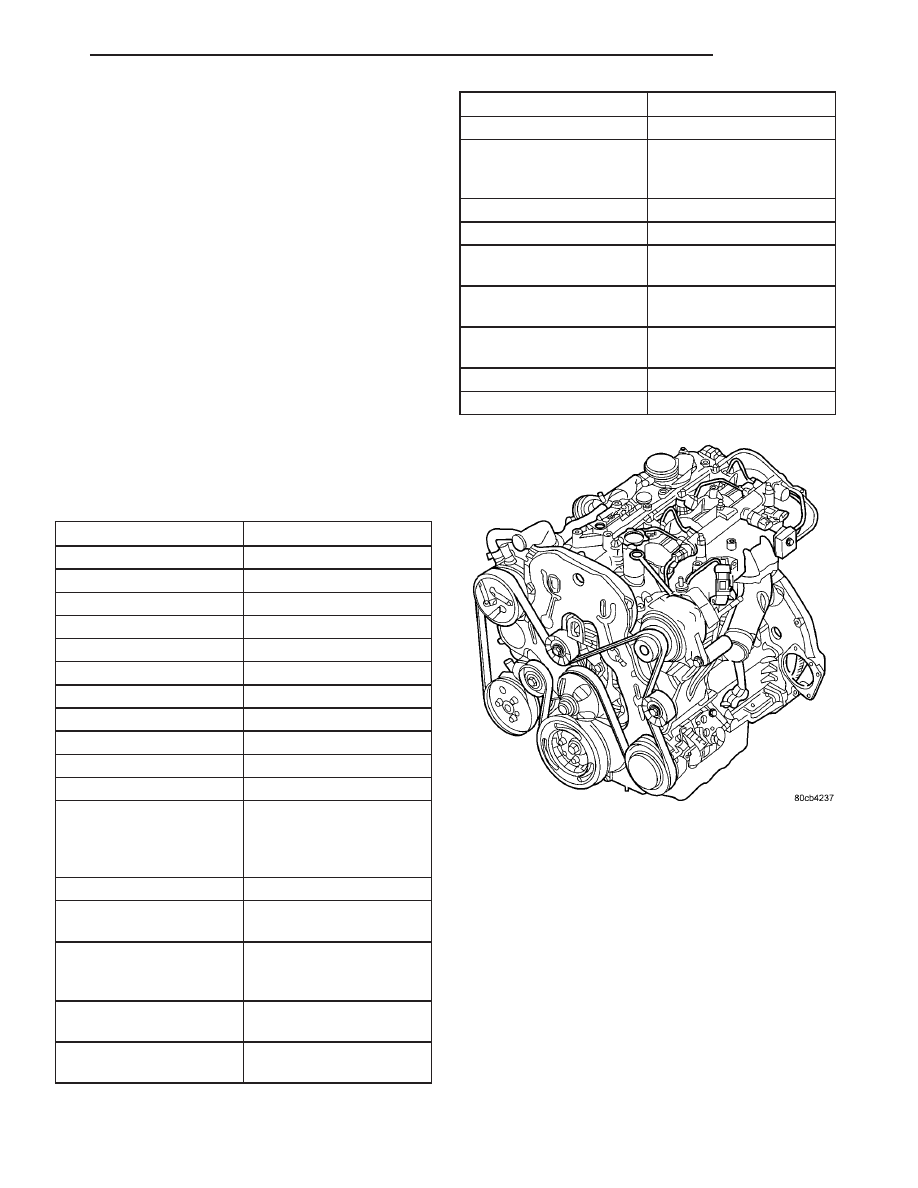

Fig. 1 2.5L/2.8L COMMON RAIL DIESEL ENGINE

RG

ENGINE

9 - 3
