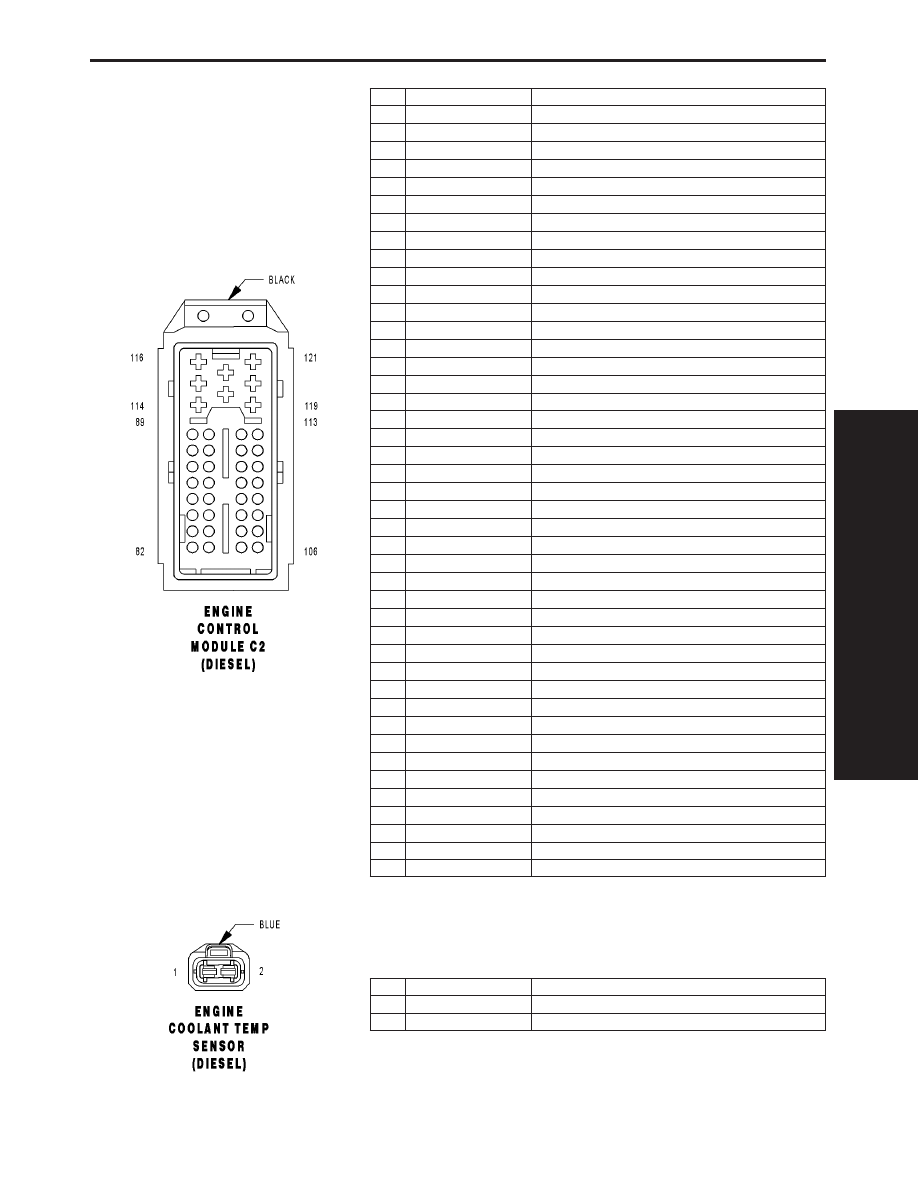

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 40 WAY

CAV

CIRCUIT

FUNCTION

80

-

-

81

-

-

82

-

-

83

K24 20BR/LB (EATX)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

84

-

-

85

-

-

86

-

-

87

-

-

88

K35 20GY/YL

EGR SOLENOID CONTROL

89

K35 20GY/YL

EGR SOLENOID CONTROL

90

-

-

91

-

-

92

-

-

93

-

-

94

-

-

95

-

-

96

-

-

97

-

-

98

-

-

99

-

-

100

-

-

101

-

-

102

-

-

103

-

-

104

-

-

105

-

-

106

-

-

107

-

-

108

-

-

109

-

-

110

-

-

111

-

-

112

T41 20DG/GY (EATX)

TRS T41 SENSE

112

K119 20DB/LG (MTX)

CLUTCH PEDAL UPSTOP SWITCH SENSE

113

-

-

114

-

-

115

K14 14LB/BR

FUEL INJECTOR NO. 4 CONTROL

116

K111 14DB/LB

COMMON INJECTOR DRIVER

117

-

-

118

K11 14WT/DB

FUEL INJECTOR NO. 1 CONTROL

119

K12 14TN

FUEL INJECTOR NO. 2 CONTROL

120

K13 14BR/LB

FUEL INJECTOR NO. 3 CONTROL

121

-

-

ENGINE COOLANT TEMP SENSOR (DIESEL) - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

267

CONNECTOR PINOUTS

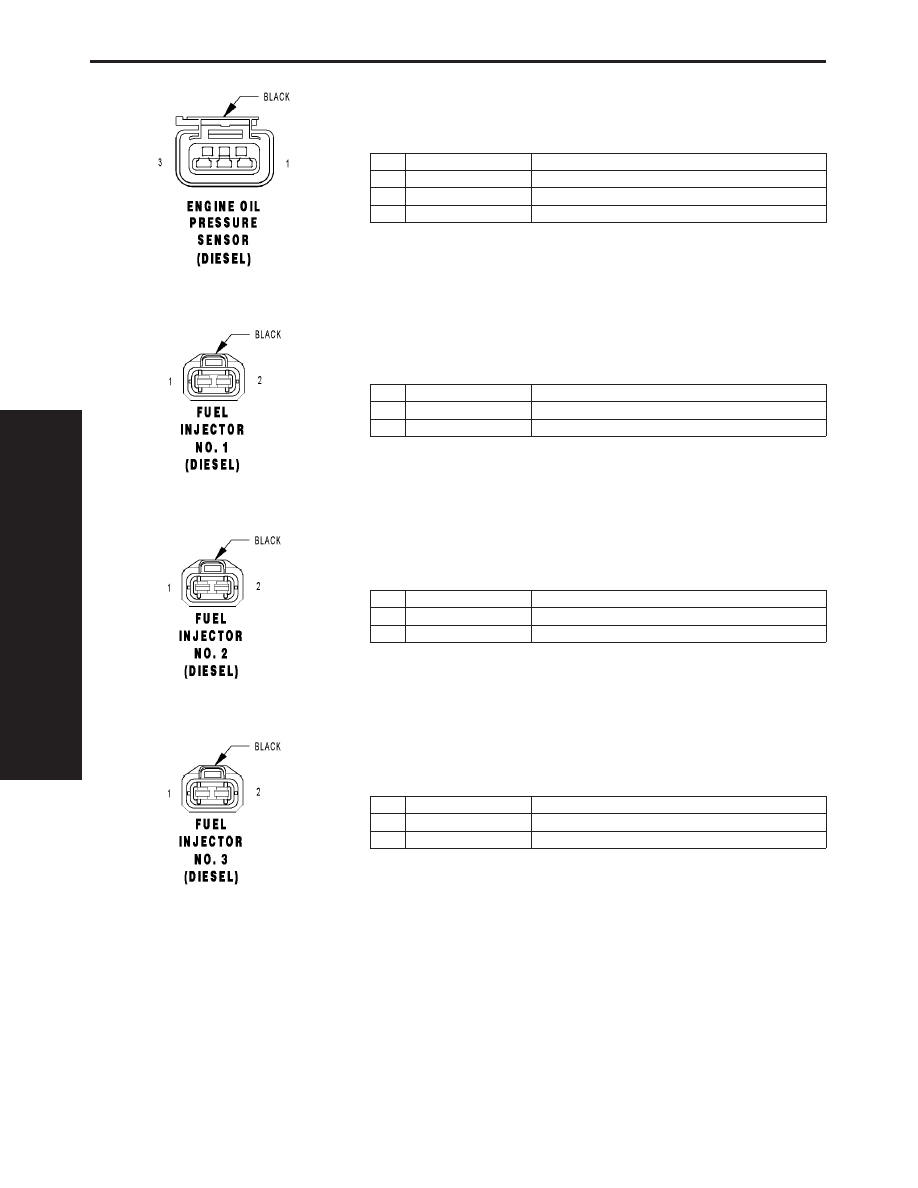

ENGINE OIL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

2

G6 20VT/GY

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K936 20BR/YL

ENGINE OIL PRESSURE SENSOR GROUND

FUEL INJECTOR NO. 1 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K11 14WT/DB

FUEL INJECTOR NO. 1 CONTROL

FUEL INJECTOR NO. 2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K12 14TN

FUEL INJECTOR NO. 2 CONTROL

FUEL INJECTOR NO. 3 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K13 14BR/LB

FUEL INJECTOR NO. 3 CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

268

CONNECTOR PINOUTS

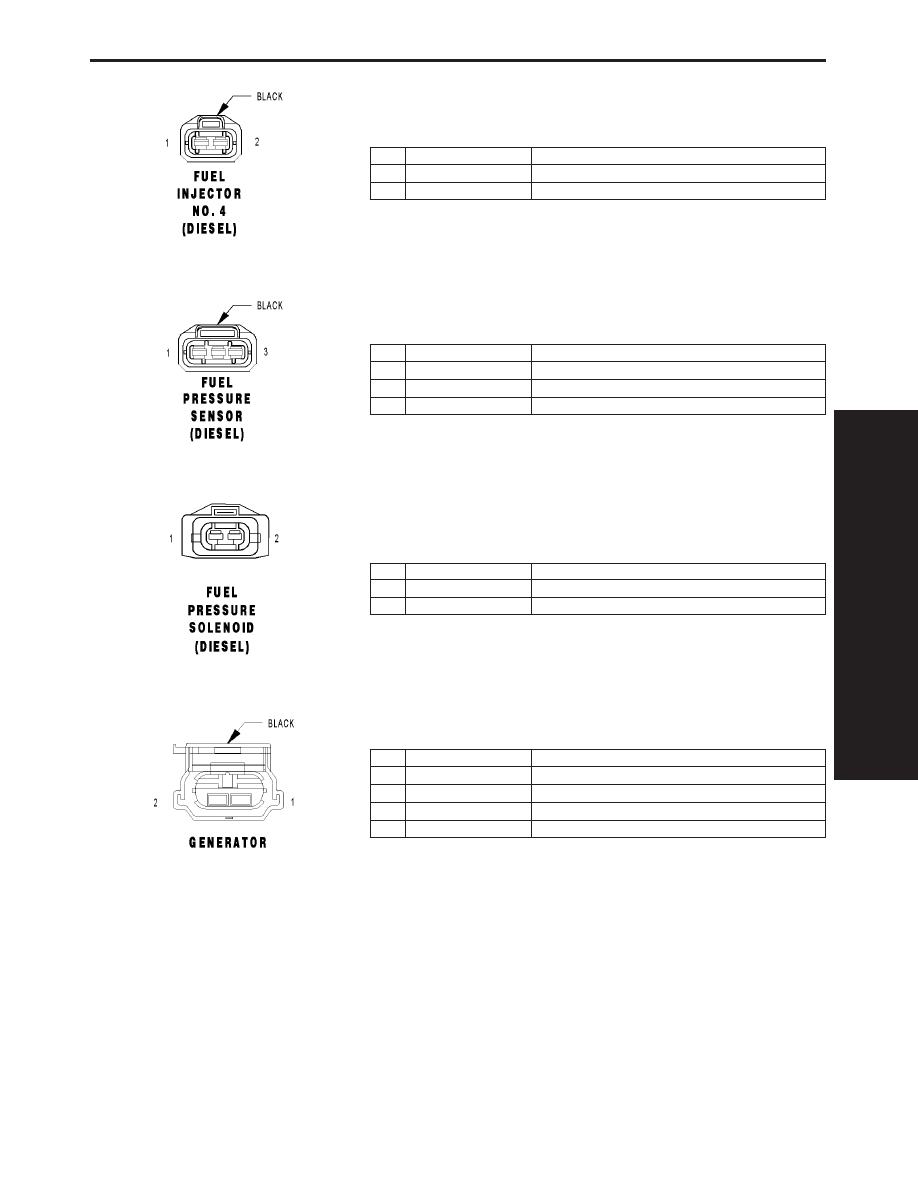

FUEL INJECTOR NO. 4 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K14 14LB/BR

FUEL INJECTOR NO. 4 CONTROL

FUEL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K80 20DB/TN

FUEL PRESSURE SENSOR GROUND

2

K78 20GY

FUEL PRESSURE SENSOR SIGNAL

3

K9 20LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

FUEL PRESSURE SOLENOID (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ECM/PCM RELAY OUTPUT

2

K87 16BR

FUEL PRESSURE SOLENOID CONTROL

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

1

Z20 18BK (GAS)

GROUND

2

K20 14BR/GY (DIESEL)

GENERATOR FIELD CONTROL

2

K20 18BR/GY (GAS)

GEN FIELD CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

269

CONNECTOR PINOUTS

GLOW PLUG RELAY (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A202 10RD/WT

FUSED B(+)

2

K152 20DB/WT

GLOW PLUG RELAY CONTROL

3

K342 16BR/WT

ECM/PCM RELAY OUTPUT

4

K154 10BR/OR

GLOW PLUG RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

270

CONNECTOR PINOUTS
