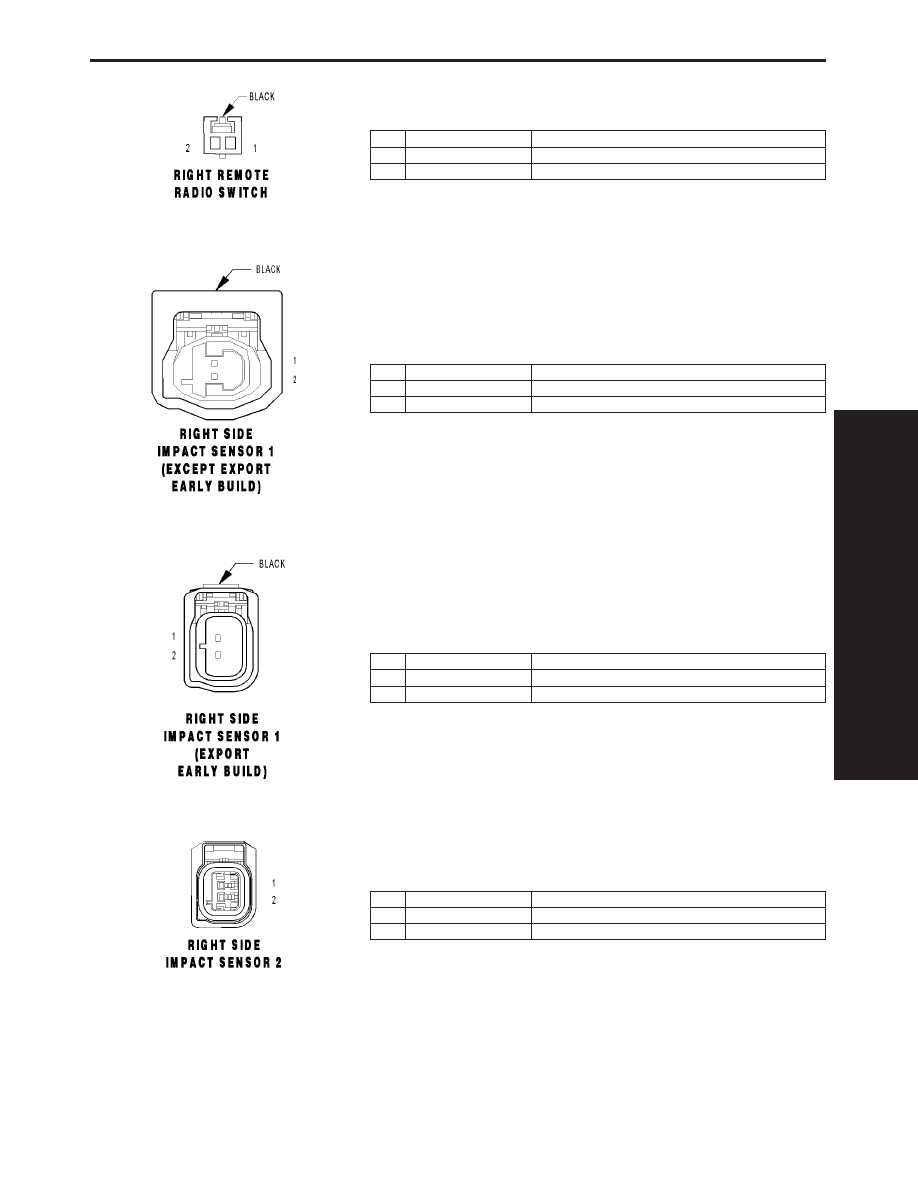

RIGHT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X10 22RD/DB

RADIO CONTROL MUX

2

X20 22RD/BK

RADIO CONTROL MUX RETURN

RIGHT SIDE IMPACT SENSOR 1 (EXCEPT EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

RIGHT SIDE IMPACT SENSOR 1 (EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

RIGHT SIDE IMPACT SENSOR 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R20 18WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

2

R18 18LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1305

CONNECTOR PINOUTS

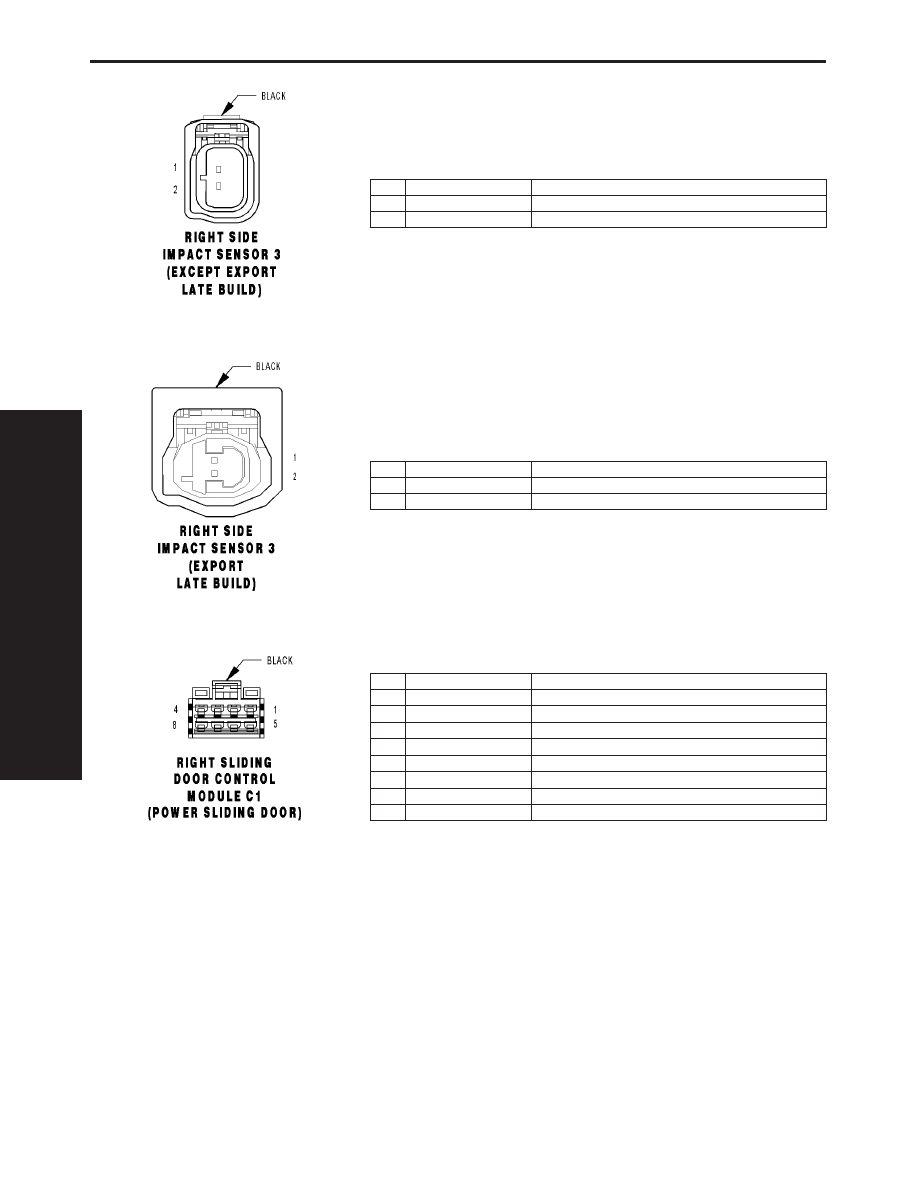

RIGHT SIDE IMPACT SENSOR 3 (EXCEPT EXPORT LATE BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R24 20YL/LB

RIGHT SIDE IMPACT SENSOR 3 GROUND

2

R22 20WT/LB

RIGHT SIDE IMPACT SENSOR 3 SIGNAL

RIGHT SIDE IMPACT SENSOR 3 (EXPORT LATE BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R24 20YL/LB

RIGHT SIDE IMPACT SENSOR 3 GROUND

2

R22 20WT/LB

RIGHT SIDE IMPACT SENSOR 3 SIGNAL

RIGHT SLIDING DOOR CONTROL MODULE C1 (POWER SLIDING DOOR) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q44 18OR/GY

RIGHT CINCH/RELEASE MOTOR CLUTCH DRIVER

2

Q68 16TN/BR

RIGHT SLIDING DOOR OPEN DRIVER

3

Q70 16TN/OR

RIGHT SLIDING DOOR CLOSE DRIVER

4

-

-

5

A113 14WT/RD

FUSED B(+)

6

-

-

7

-

-

8

Z124 14BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1306

CONNECTOR PINOUTS

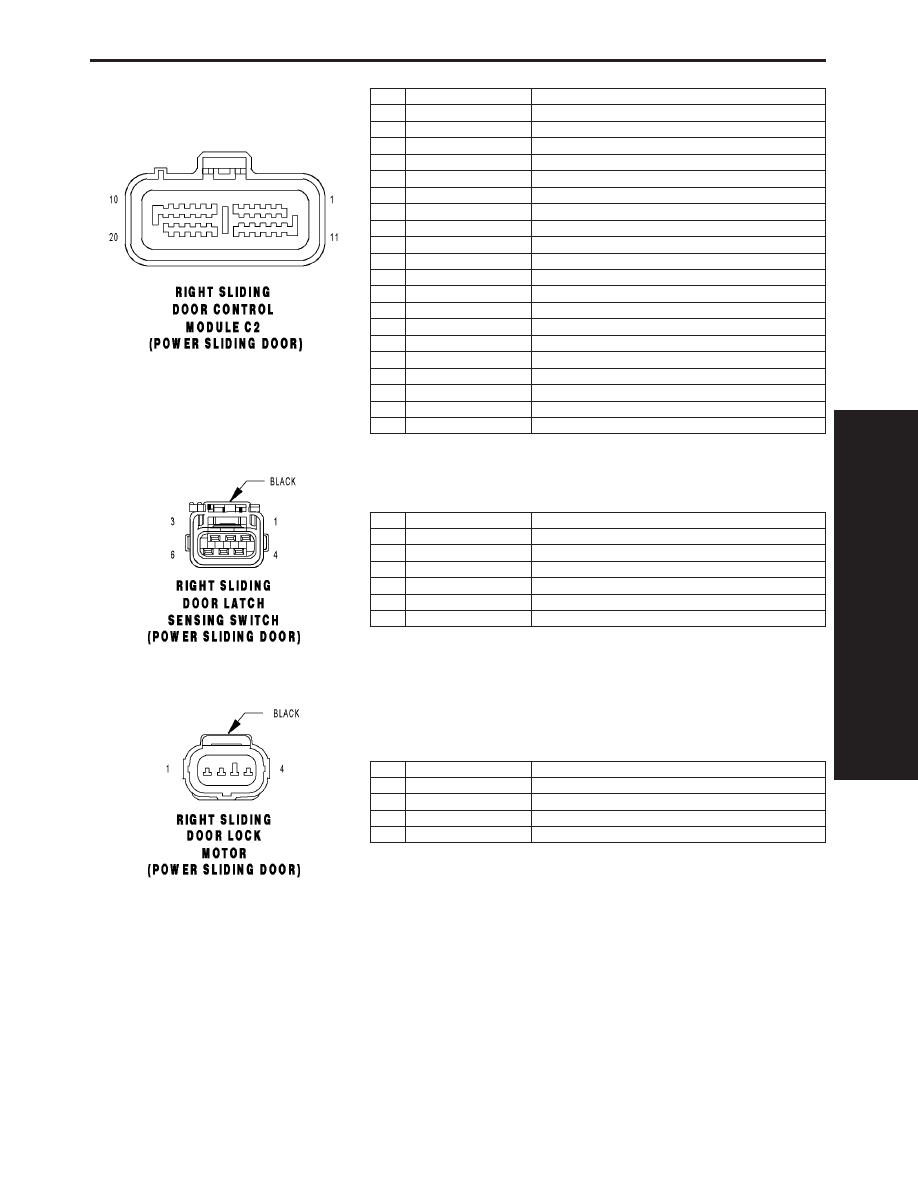

RIGHT SLIDING DOOR CONTROL MODULE C2 (POWER SLIDING DOOR) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Q72 20TN/VT

RIGHT DOOR MOTOR HALL EFFECT SUPPLY

2

-

-

3

Q34 20OR/GY

RIGHT DOOR LOCK SENSE

4

Q54 20OR/BR

RIGHT DOOR IN/OUT HANDLE SWITCH SENSE

5

-

-

6

-

-

7

Q64 18OR/TN

RIGHT DOOR MOTOR CLUTCH DRIVER

8

Q46 18TN/GY

RIGHT CINCH/RELEASE MOTOR LATCH DRIVER

9

Q48 18TN/WT

RIGHT CINCH/RELEASE MOTOR UNLATCH DRIVER

10

-

-

11

D25 20WT/VT

PCI BUS

12

G76 20TN/OR

RIGHT SLIDING DOOR AJAR SWITCH SENSE

13

Q58 20OR/YL

RIGHT PAWL SWITCH SENSE

14

Q52 20OR

RIGHT FULL OPEN SWITCH SENSE

15

-

GROUND-DRIVER SIDE IDENTIFIER (LHD/RHD)

16

-

-

17

Q74 20TN/YL

RIGHT DOOR MOTOR HALL EFFECT SIGNAL

18

-

-

19

G152 20VT/GY

RIGHT SLIDING DOOR WAKE UP SIGNAL

20

Z26 20BK/TN

GROUND

RIGHT SLIDING DOOR LATCH SENSING SWITCH (POWER SLIDING DOOR) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z76 20BK/YL

GROUND

2

Q58 20OR/YL

RIGHT PAWL SWITCH SENSE

3

G76 20TN/OR

RIGHT SLIDING DOOR AJAR SWITCH SENSE

4

Z76 20BK/YL

GROUND

5

Q54 20OR/BR

RIGHT DOOR IN/OUT HANDLE SWITCH SENSE

6

-

-

RIGHT SLIDING DOOR LOCK MOTOR (POWER SLIDING DOOR) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P38 20TN/DB

RIGHT SLIDING DOOR LOCK DRIVER

2

P34 20TN/LB

RIGHT SLIDING DOOR UNLOCK DRIVER

3

Q34 20OR/GY

RIGHT DOOR LOCK SENSE

4

Z76 20BK/YL

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1307

CONNECTOR PINOUTS

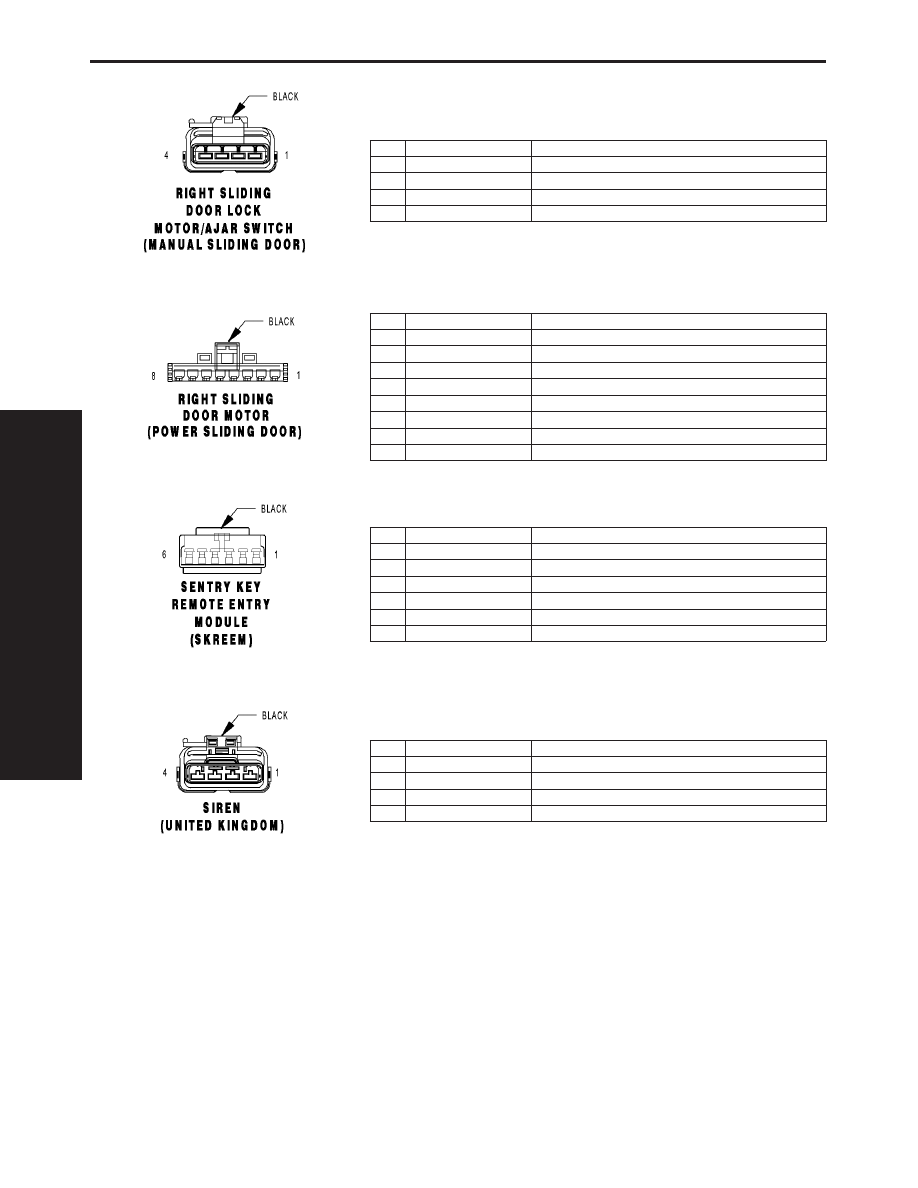

RIGHT SLIDING DOOR LOCK MOTOR/AJAR SWITCH (MANUAL SLIDING DOOR) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P38 20BK/DB

RIGHT SLIDING DOOR LOCK DRIVER

2

P34 20BK/TN

RIGHT SLIDING DOOR UNLOCK DRIVER

3

G76 20BK/DG

RIGHT SLIDING DOOR AJAR SWITCH SENSE

4

Z76 20BK

GROUND

RIGHT SLIDING DOOR MOTOR (POWER SLIDING DOOR) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q72 20TN/VT

RIGHT DOOR MOTOR HALL EFFECT SUPPLY

3

Q68 16TN/BR

RIGHT SLIDING DOOR OPEN DRIVER

4

Z164 18BK/TN

GROUND

5

Q64 18OR/TN

RIGHT DOOR MOTOR CLUTCH DRIVER

6

Q70 16TN/OR

RIGHT SLIDING DOOR CLOSE DRIVER

7

Z34 20BK/TN

GROUND

8

Q74 20TN/YL

RIGHT DOOR MOTOR HALL EFFECT SIGNAL

SENTRY KEY REMOTE ENTRY MODULE (SKREEM) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 22BK/WT

GROUND

6

A114 20GY/RD

FUSED B(+) (I.O.D.)

SIREN (UNITED KINGDOM) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D96 18WT/LB

SIREN SIGNAL CONTROL

3

A114 18GY/RD

FUSED B(+) (I.O.D.)

4

Z109 18BK/GY

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1308

CONNECTOR PINOUTS
