Chrysler RG Voyager. Manual - part 320

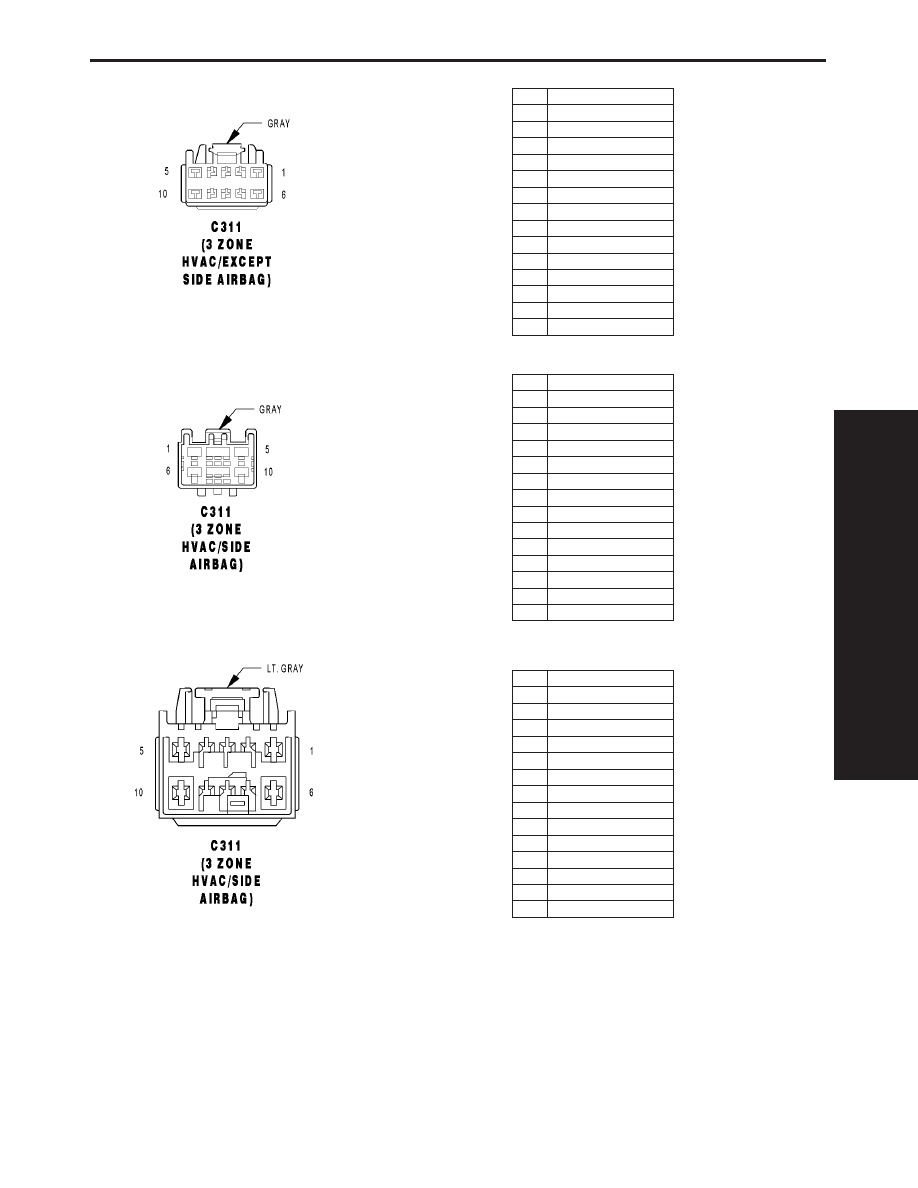

C311 (3 ZONE HVAC/EXCEPT SIDE AIRBAG) - GRAY (REAR A/C JUMPER SIDE)

CAV

CIRCUIT

1

C153 12 DB/BR (MTC)

2

F504 20GY/PK (ATC)

2

F850 20LB/PK (MTC)

3

D22 22WT/TN (ATC)

3

C121 20DB/DG (MTC)

4

D17 22WT/DG (ATC)

4

C22 20LB/DB (MTC)

5

C151 18LB/DG (MTC)

6

-

7

C152 16LB/LG (MTC)

8

E10 20OR/DG

9

Z27 18BK/DG (ATC)

9

Z409 20BK/OR (MTC)

10

C50 12DB/OR (MTC)

C311 (3 ZONE HVAC/SIDE AIRBAG) - GRAY (REAR A/C JUMPER SIDE)

CAV

CIRCUIT

1

C153 12DB/BR (MTC)

2

F504 20GY/PK (ATC)

2

F850 20LB/PK (MTC)

3

D22 22WT/TN (ATC)

3

C121 20DB/DG (MTC)

4

D17 22WT/DG (ATC)

4

C22 20LB/DB (MTC)

5

C151 18LB/DG (MTC)

6

-

7

C152 16LB/LG (MTC)

8

E10 20OR/DG

9

Z27 18BK/DG (ATC)

9

Z409 20BK/OR (MTC)

10

C50 12DB/OR (MTC)

C311 (3 ZONE HVAC/SIDE AIRBAG) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

C153 12DB/BR (MTC)

2

F504 20GY/PK (ATC)

2

F850 20LB/PK (MTC)

3

D22 20WT/TN (ATC)

3

C121 20DB/DG (MTC)

4

D17 20WT/DG (ATC)

4

C22 20LB/WT (MTC)

5

C151 18LB/DG (MTC)

6

-

7

C152 16LB/LG (MTC)

8

E10 20OR/DG

9

Z27 18BK/DG (ATC)

9

Z409 20BK/OR (MTC)

10

C50 12DB/OR (MTC)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1249

CONNECTOR PINOUTS

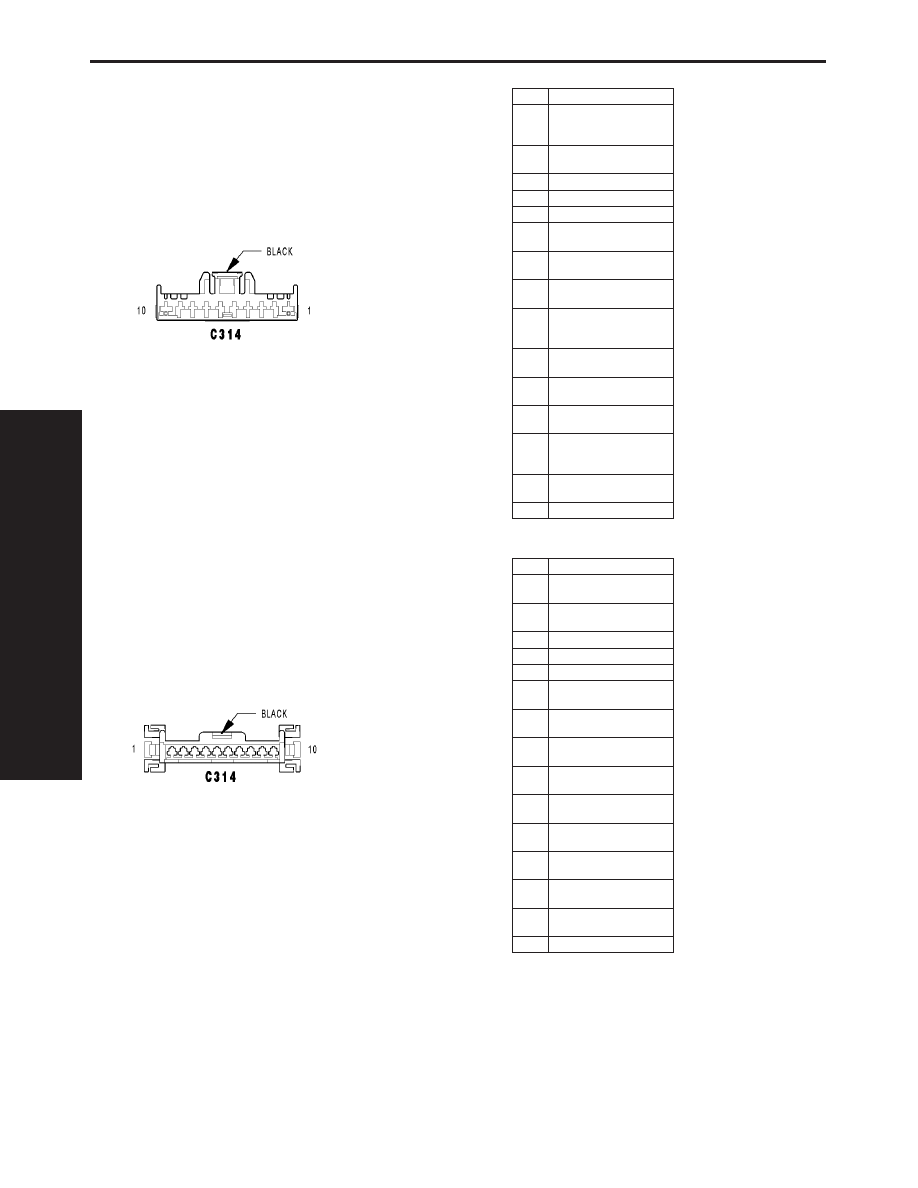

C314 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

C15 12DB/WT (EXCEPT
POWER LIFTGATE/EXCEPT
EXPORT)

1

G32 20VT/LB (POWER LIFT-
GATE)

2

L77 18WT/BR

3

L50 18WT/TN

4

P30 20TN/DG

5

P31 20TN/YL (POWER RE-
LEASE)

6

G78 20VT/OR (EXCEPT
POWER LIFTGATE)

6

Q60 22OR/YL (POWER
LIFTGATE)

7

M11 20YL/VT (EXCEPT
POWER LIFTGATE/EXCEPT
EXPORT)

7

Q84 18TN/GY (POWER
LIFTGATE)

8

W13 18BR/LG (EXCEPT
POWER LIFTGATE)

8

Z87 20BK/LG (POWER LIFT-
GATE)

9

F302 18GY/PK (EXCEPT
POWER LIFTGATE/EXCEPT
EXPORT)

9

Q83 18OR/GY (POWER
LIFTGATE)

10

Z800 12BK

C314 - BLACK (LIFTGATE SIDE)

CAV

CIRCUIT

1

C15 12DB/WT (EXCEPT
POWER LIFTGATE)

1

G32 20VT/LB (POWER LIFT-
GATE)

2

L77 18WT/BR

3

L50 18WT/TN

4

P30 20TN/DG

5

P31 20TN/YL (POWER RE-
LEASE)

6

G78 20VT/OR (EXCEPT
POWER LIFTGATE)

6

Q60 20OR/YL (POWER
LIFTGATE)

7

M11 20YL/VT (EXCEPT
POWER LIFTGATE)

7

Q84 18TN/GY (POWER
LIFTGATE)

8

W13 18BR/LG (EXCEPT
POWER LIFTGATE)

8

Z87 20BK/LG (POWER LIFT-
GATE)

9

F302 18GY/PK (EXCEPT
POWER LIFTGATE)

9

Q83 18OR/GY (POWER
LIFTGATE)

10

Z800 12BK

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1250

CONNECTOR PINOUTS

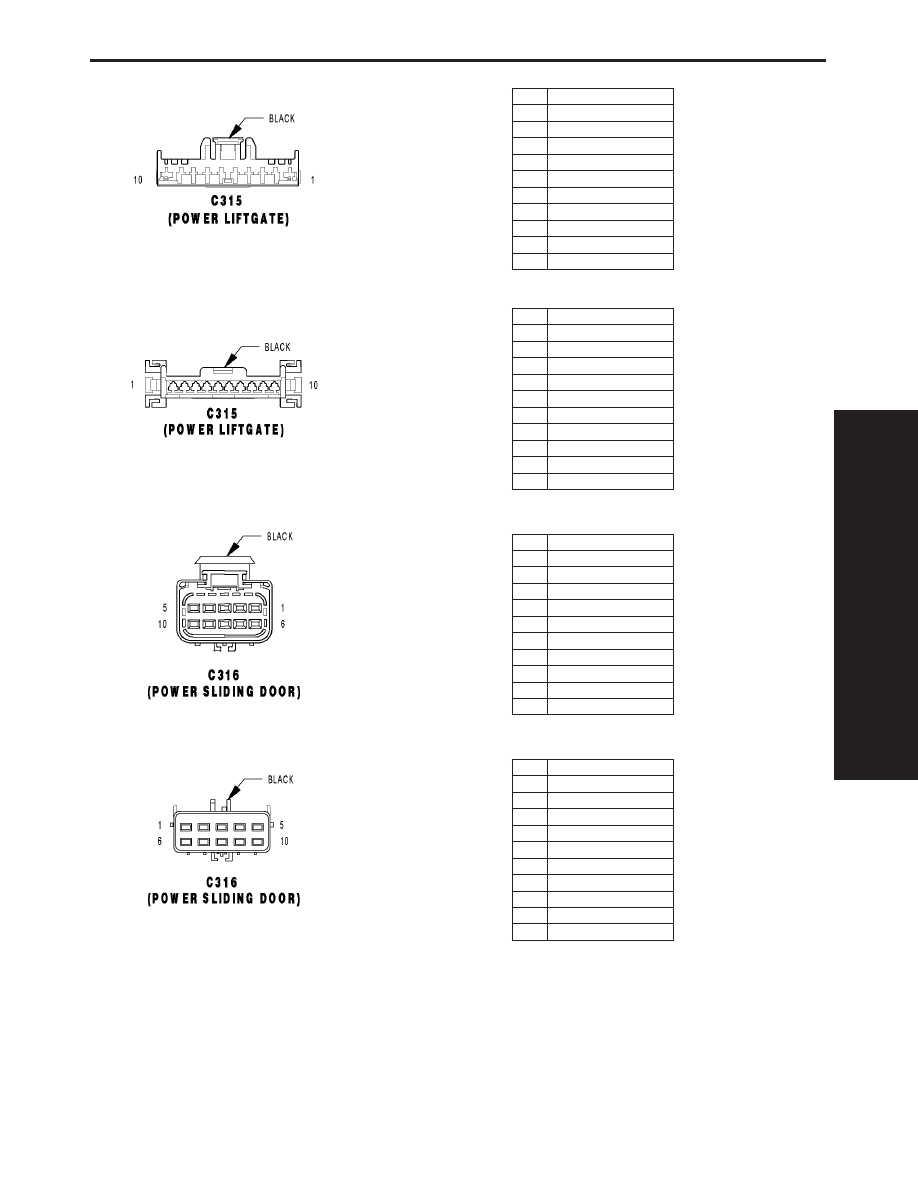

C315 (POWER LIFTGATE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

Q76 22OR/LB

3

G78 20VT/OR

4

M11 20YL/VT

5

-

6

Q85 18TN/WT

7

Q94 22TN/LG

8

W13 18BR/LG

9

F302 18GY/PK

10

-

C315 (POWER LIFTGATE) - BLACK (LIFTGATE SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

Q76 20OR/LB

3

G78 20VT/OR

4

M11 20YL/VT

5

-

6

Q85 18TN/WT

7

Q94 20TN/LG

8

W13 18BR/LG

9

F302 18GY/PK

10

-

C316 (POWER SLIDING DOOR) - BLACK (LEFT DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P5 20BK/DB

2

P32 20BK/TN

3

G77 20BK/DG

4

Z825 14BK

5

-

6

-

7

G151 20BK/GY

8

D25 20WT/VT

9

-

10

A113 14BK/RD

C316 (POWER SLIDING DOOR) - BLACK (LEFT SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P5 20TN/OR

2

P32 20TN/VT

3

G77 20TN/OR

4

Z825 14BK/WT

5

-

6

-

7

G151 20VT/BR

8

D25 20WT/VT

9

-

10

A113 14WT/RD

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1251

CONNECTOR PINOUTS

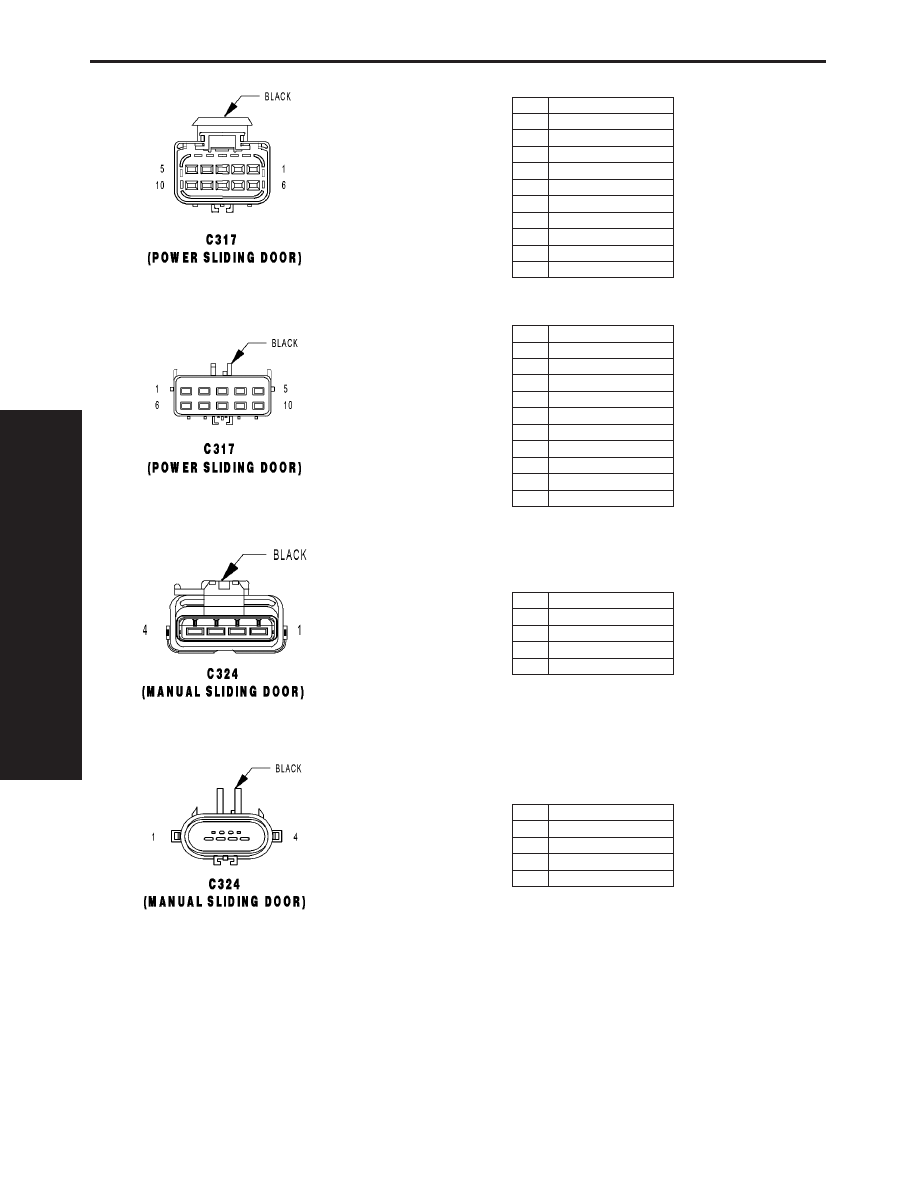

C317 (POWER SLIDING DOOR) - BLACK (RIGHT DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z824 14BK

5

-

6

-

7

G152 20BK/GY

8

D25 20WT/VT

9

-

10

A113 14BK/RD

C317 (POWER SLIDING DOOR) - BLACK (RIGHT SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P38 20TN/DB

2

P34 20TN/LB

3

G76 20TN/OR

4

Z824 14BK/WT

5

-

6

-

7

G152 20VT/GY

8

D25 20WT/VT

9

-

10

A113 14WT/RD

C324 (MANUAL SLIDING DOOR) - BLACK (LEFT DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z76 20BK

C324 (MANUAL SLIDING DOOR) - BLACK (LEFT MANUAL SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P5 20BK/DB

2

P32 20BK/TN

3

G77 20BK/DG

4

Z77 20BK

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1252

CONNECTOR PINOUTS
