(5) Remove both coolant lines from vehicle.

INSTALLATION

(1) Install both flexible coolant lines to the supple-

mental cabin heater and install the clamps.

(2) Install the flexible coolant lines to the coolant

pipes and install the clamps.

(3) Install the supplemental cabin heater into the

vehicle (Refer to 24 - HEATING & AIR CONDITION-
ING/CABIN HEATER/HEATER UNIT - INSTALLA-
TION).

(4) Lower the vehicle.
(5) Fill the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE).

(6) Verify operation of the supplemental cabin

heater.

HEATER PIPES

REMOVAL

WARNING: Allow the engine cooling system to cool
completely before removing radiator cap or draining
the engine cooling system. Personal injury may
result if the engine cooling system is opened while
engine coolant is hot and under pressure.

NOTE: Steel heater lines from engine compartment
to the supplemental cabin heater are part of an
assembly that includes the air intake pipe. If the
cabin heater lines or air intake pipe require removal
or replacement the entire cabin heater assembly
will require removal or replacement.

(1) Drain the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE).

(2) Remove clamps from both the EGR cooler and

the lower heater port. Separate hoses from the mat-
ing plumbing port (Fig. 6).

(3) Remove retaining nut from heater line under

hood bracket.

(4) Raise and support the vehicle. Take note of the

location of the flexible section of the cabin heater
exhaust tube.

(5) Remove the clamps from cabin heater lines to

the rubber connection nearest the tubes. Separate
the hoses from the tube assembly leaving the rubber
hose attached to the cabin heater.

(6) Remove the cabin heater intake pipe from the

heater unit (Refer to 24 - HEATING & AIR CONDI-
TIONING/CABIN

HEATER/INLET

HOSE

-

REMOVAL) (Fig. 7).

(7) Remove heater pipe assembly retaining screws

and remove assembly from vehicle.

INSTALLATION

(1) Position the heater pipe assembly and install

the retaining screws.

(2) Install the heater unit intake pipe to the

heater unit (Refer to 24 - HEATING & AIR CONDI-
TIONING/CABIN HEATER/INLET HOSE - INSTAL-
LATION).

(3) Connect heater hoses to the heater unit and

tighten the clamps.

(4) Install heater unit intake pipe to heater unit

(Refer to 24 - HEATING & AIR CONDITIONING/
CABIN HEATER/INLET HOSE - INSTALLATION).

(5) Lower the vehicle.
(6) Install and tighten the retaining nut to the

heater line under the hood bracket.

(7) Connect the heater lines to the heater hoses at

the heater core and EGR port. Position spring clamps
onto the hoses.

(8) Fill the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE).

RS

CABIN HEATER

24 - 121

HEATER HOSES (Continued)

HEATER UNIT

REMOVAL

HEATER UNIT

WARNING: Do not operate the diesel supplemental
cabin heater in an enclosed area such as a garage
that does not have exhaust ventilation facilities.
Always vent the cabin heater exhaust when operat-
ing the cabin heater. Allow the diesel supplemental
cabin heater to cool before performing any service
procedures to the cabin heater. Verify that all diesel
supplemental cabin heater fuel lines are securely
fastened to their respective components before per-
forming any service procedures to the cabin heater.

Failure to follow these instruction may result in per-
sonal injury or death.

(1) Raise and support the vehicle. Take note of the

location of the flexible section of the cabin heater
exhaust tube.

(2) Drain the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE - DRAINING
COOLING SYSTEM).

(3) Carefully open one hose to the underbody tube

assembly and drain the remaining coolant. A salvage
hose is a good idea to control the residual coolant, as
flow will occur from both the cabin heater and the
hose and tube assemblies.

(4) Remove the second hose from the underbody

hose and tube assembly.

(5) Loosen the hose and tube assembly from the

toe-board crossmember at two locations.

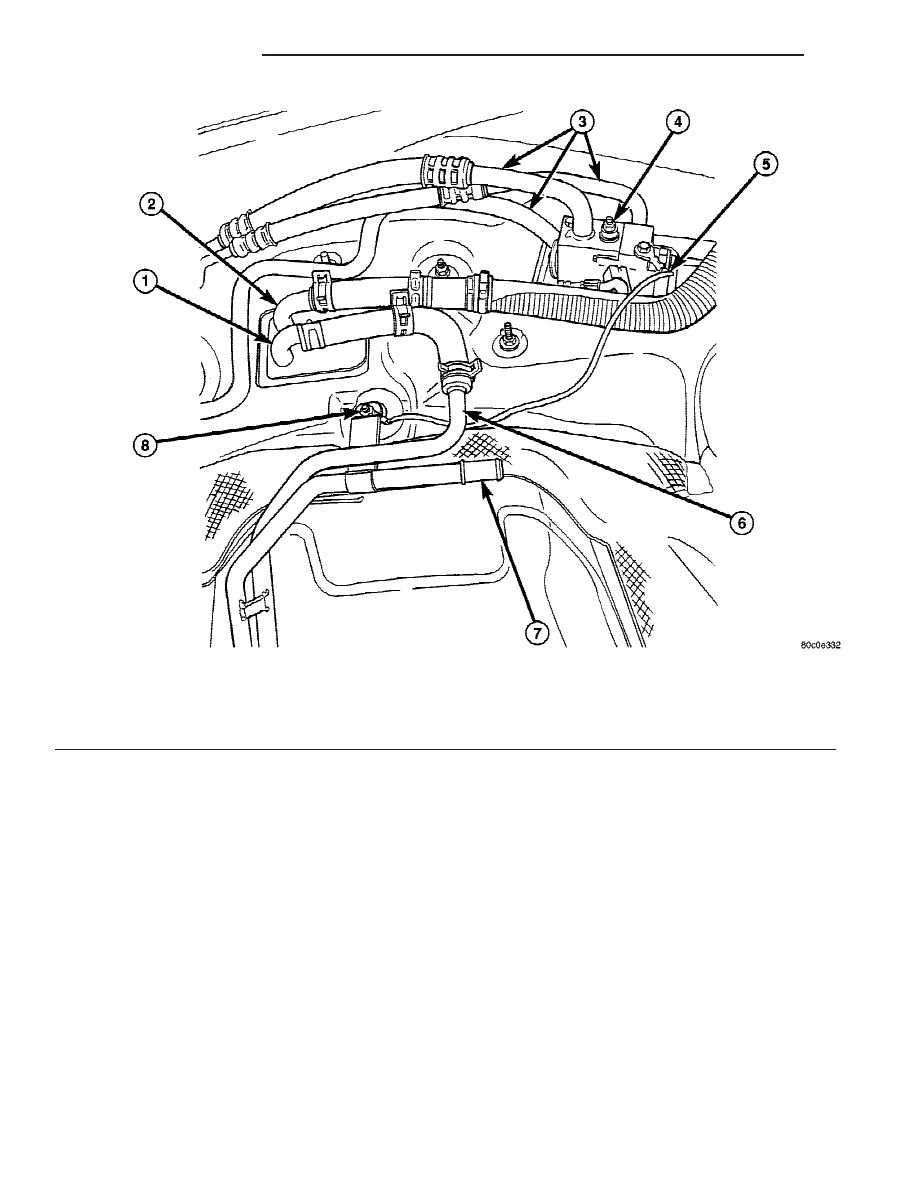

Fig. 6 Cabin Heater Pipes

1 - HEATER CORE INTAKE PIPE
2 - HEATER CORE RETURN PIPE
3 - A/C LINES
4 - A/C EXPANSION VALVE

5 - A/C EXPANSION VALVE GROUND WIRE
6 - CABIN HEATER RETURN PIPE
7 - CABIN HEATER INTAKE PIPE
8 - CABIN HEATER PIPES RETAINING NUT

24 - 122

CABIN HEATER

RS

HEATER PIPES (Continued)

(6) Disconnect the electrical connector from the

body harness near the toe-board crossmember and
rail.

(7) Remove the wiring harness from the toe-board

crossmember (Refer to 24 - HEATING & AIR CON-
DITIONING/CABIN

HEATER/HEATER

UNIT

-

REMOVAL - WIRE HARNESS).

(8) Open the fuel filler cap. Disconnect the rubber

fuel hose between the body tube assembly and the
fuel pump nipple at the body tube joint. A minimal
amount of fuel may flow from the open port.

NOTE: Utilize an approved fuel storage container to
catch any residual fuel.

(9) Loosen the two fasteners at the rail. Take care

to notice that the exhaust tube bracket tab is on top
of the heater bracket and that there are two spacer
washers installed between the rubber grommets.

(10) Remove the flexible section of the cabin

heater exhaust tube from the exhaust tube by loos-
ening the clamp. Remove the hose from the exhaust
tube. Removal of the rail tube assembly may aid in
this service operation (Refer to 24 - HEATING & AIR
CONDITIONING/CABIN HEATER/EXHAUST TUBE
- REMOVAL).

(11) Remove seat hex nut at the heater mounting

flange to crossmember.

(12) Loosen the remaining fasteners which mount

the exhaust tube assembly to the vehicle.

(a) Install a suitable support device under the

cabin heater and secure the cabin heater to the
support.
(13) Loosen the remaining three fasteners to the

crossmembers.

(14) Remove the loosened fasteners that support

the cabin heater while supporting the weight of the
heater.

(15) Swing the cabin heater mounting bracket

from between the exhaust bracket and rail mounting
location. Drain any residual coolant from the cabin
heater.

(16) Remove the cabin heater from the vehicle.

INSTALLATION

HEATER UNIT

(1) Install the cabin heater mounting bracket

between the exhaust bracket and the rail mounting
location.

(2) Support the cabin heater and install the fasten-

ers that secure the cabin heater to the mounting
bracket.

(3) Install the three fasteners to the crossmem-

bers. Tighten the M6 fasteners to 7 N·m (62 in. lbs.).

(4) Position the two spacer washers between the

body and the rubber grommets for the two mounting
points on the rail.

(5) Tighten the remaining M6 fasteners to 7 N·m

(62 in. lbs.) and the M8 fasteners to 23 N·m (17 ft.
lbs.) which mount the exhaust tube assembly to the
vehicle.

(6) Install the seat hex nut at the heater mounting

flange to the crossmembers. Tighten the nut to 60
N·m (44 ft. lbs.)

(7) Install the flexible section of the cabin heater

exhaust tube to the exhaust tube. Tighten the M6
bolt of the clamp securley. Install the hose to the
exhaust tube.

(8) Tighten the two M8 fasteners at the rail to 23

N·m (17 ft. lbs.). Taking care so that the exhaust
tube bracket tab is on the top of the heater bracket.

(9) Install the wiring harness (Refer to 24 - HEAT-

ING

&

AIR

CONDITIONING/CABIN

HEATER/

HEATER

UNIT

-

INSTALLATION

-

WIRE

HARNESS).

(10) Tighten the hose and tube assembly to the

toe-board crossmember at two locations.

(11) Install the second hose to the underbody hose

and tube assembly.

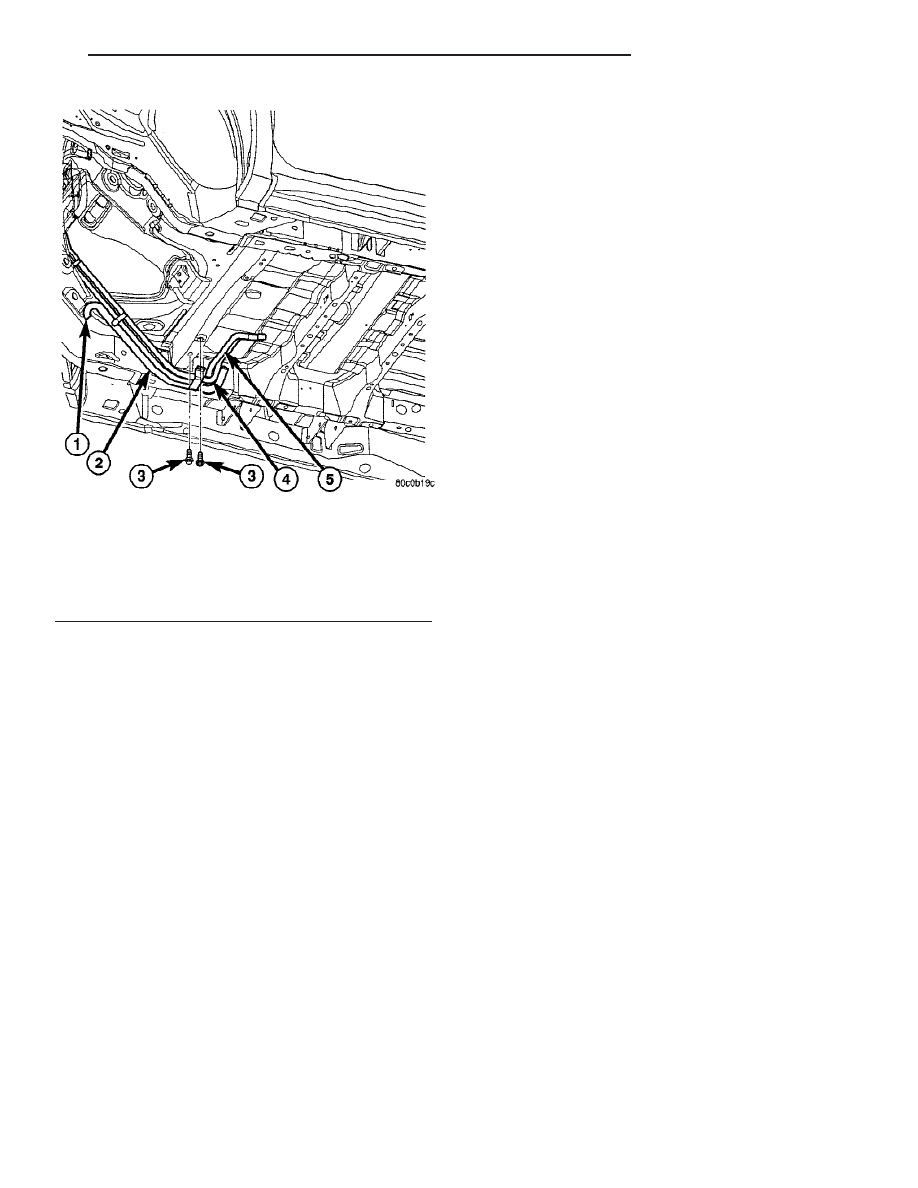

Fig. 7 Cabin Heater Air Intake And Heater Pipe

Assembly

1 - INTAKE TUBE AIR INTAKE
2 - INTAKE PIPE
3 - RETAINING SCREWS
4 - INTAKE HEATER LINE
5 - RETURN HEATER LINE

RS

CABIN HEATER

24 - 123

HEATER UNIT (Continued)

(12) Connect the rubber fuel hose between the

body tube assembly and the fuel pump nipple at the
body tube joint. Close the fuel fill cap.

(13) Remove the cabin heater support device from

under the vehicle.

(14) Lower the vehicle.
(15) Fill the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE - COOLING
SYSTEM FILL).

(16) Verify function of the heater unit.

HEATER WIRING

REMOVAL

(1) Elevate vehicle on a lift taking note of the

exhaust tube flexible section.

(2) Unplug connector from vehicle wiring harness

to cabin heater harness.

(3) Unplug connector from cabin heater harness to

dosing pump connector.

(4) Unplug two connectors from cabin heater har-

ness to cabin heater controller connectors.

(5) Remove two wiring harness connectors from

underbody.

(6) Remove two wiring harness connectors from

cabin heater shield.

(7) Carefully route the cabin heater harness to the

left side between the cabin heater unit and the cabin
heater shield.

INSTALLATION

(1) Carefully route the cabin heater harness from

the left side of the cabin heater between the cabin
heater unit and the cabin heater shield.

(2) Install the two wiring harness retaining con-

nectors to the cabin heater shield.

(3) Route the wiring harness along the underside

of the vehicle and install the two wiring harness
retaining connectors.

(4) Plug the two connectors from the cabin heater

harness to the cabin heater controller.

(5) Plug the connector to the cabin heater harness

to the dosing pump connector.

(6) Plug the connector from the vehicle wiring har-

ness to the cabin heater harness.

(7) Lower the vehicle.
(8) Verify function of the cabin heater.

24 - 124

CABIN HEATER

RS

HEATER UNIT (Continued)
