Chrysler RG Voyager. Manual - part 1201

SPECIFICATIONS - WELD LOCATIONS -
FOLD-IN-FLOOR

INDEX

DESCRIPTION

FIGURE

LOWER LADDER (1 OF 4)

214

LOWER LADDER (2 OF 4)

215

LOWER LADDER (3 OF 4)

216

LOWER LADDER (4 OF 4)

217

MISCELLANEOUS WELDS (1 OF 2)

218

MISCELLANEOUS WELDS (2 OF 2)

219

UNDERBODY (1 OF 4)

220

UNDERBODY (2 OF 4)

221

UNDERBODY (3 OF 4)

222

UNDERBODY (4 OF 4)

223

UPPER LADDER (1 OF 2)

224

UPPER LADDER (2 OF 2)

225

UNDERBODY COMPLETE (1 OF 8)

226

UNDERBODY COMPLETE (2 OF 8)

227

UNDERBODY COMPLETE (3 OF 8)

228

UNDERBODY COMPLETE (4 OF 8)

229

UNDERBODY COMPLETE (5 OF 8)

230

UNDERBODY COMPLETE (6 OF 8)

231

UNDERBODY COMPLETE (7 OF 8)

232

UNDERBODY COMPLETE (8 OF 8)

233

LADDER COMPLETE (1 OF 6)

234

LADDER COMPLETE (2 OF 6)

235

LADDER COMPLETE (3 OF 6)

236

LADDER COMPLETE (4 OF 6)

237

LADDER COMPLETE (5 OF 6)

238

LADDER COMPLETE (6 OF 6)

239

RS

BODY STRUCTURE

23 - 383

WELD LOCATIONS (Continued)

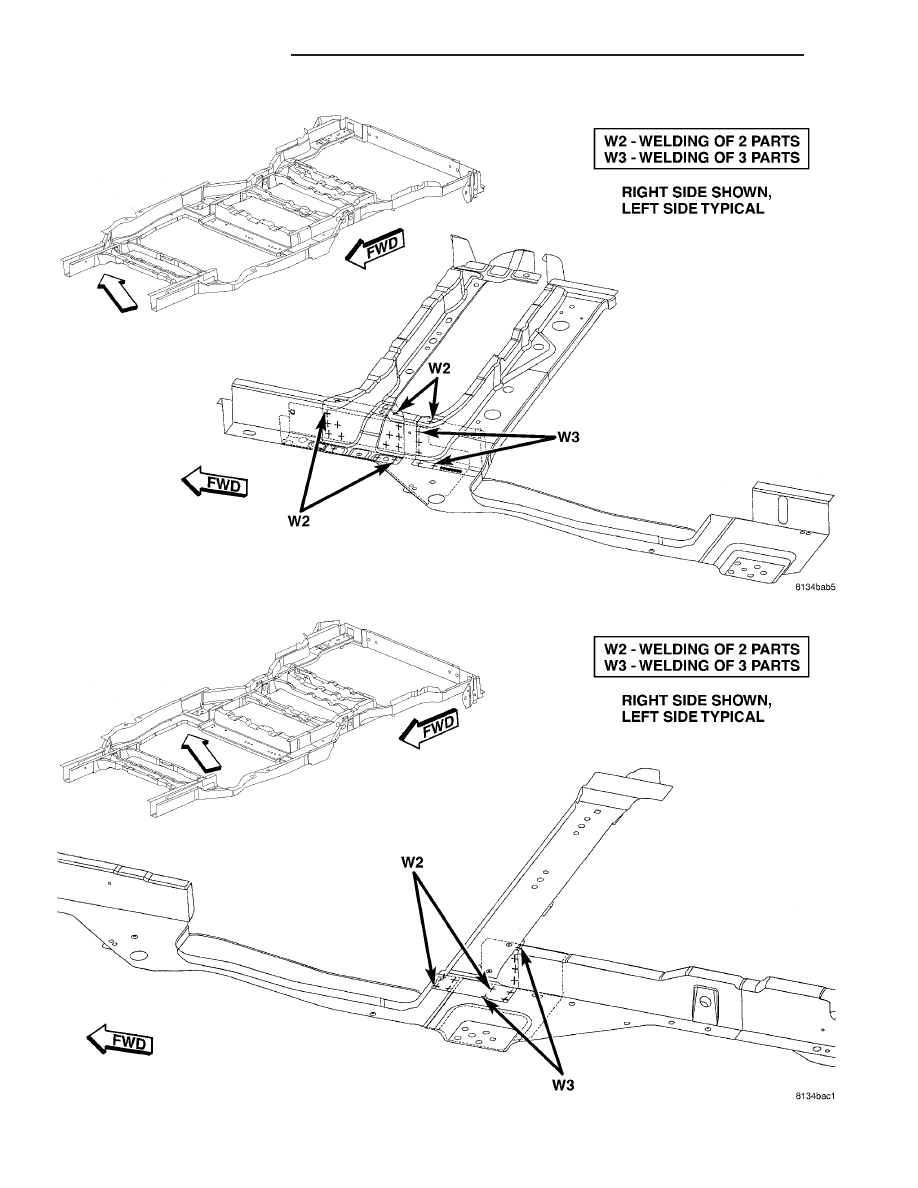

Fig. 214 LOWER LADDER (1 OF 4)

Fig. 215 LOWER LADDER (2 OF 4)

23 - 384

BODY STRUCTURE

RS

WELD LOCATIONS (Continued)

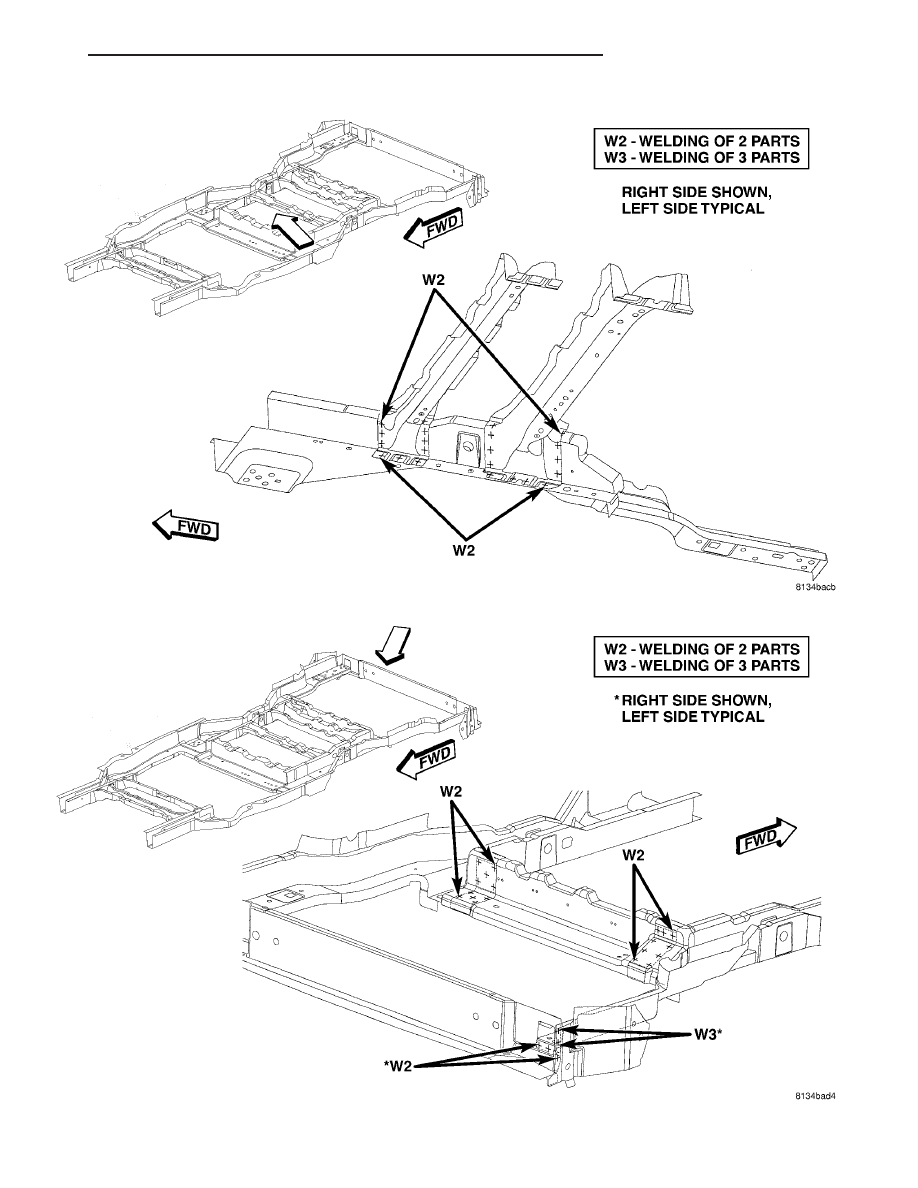

Fig. 216 LOWER LADDER (3 OF 4)

Fig. 217 LOWER LADDER (4 OF 4)

RS

BODY STRUCTURE

23 - 385

WELD LOCATIONS (Continued)

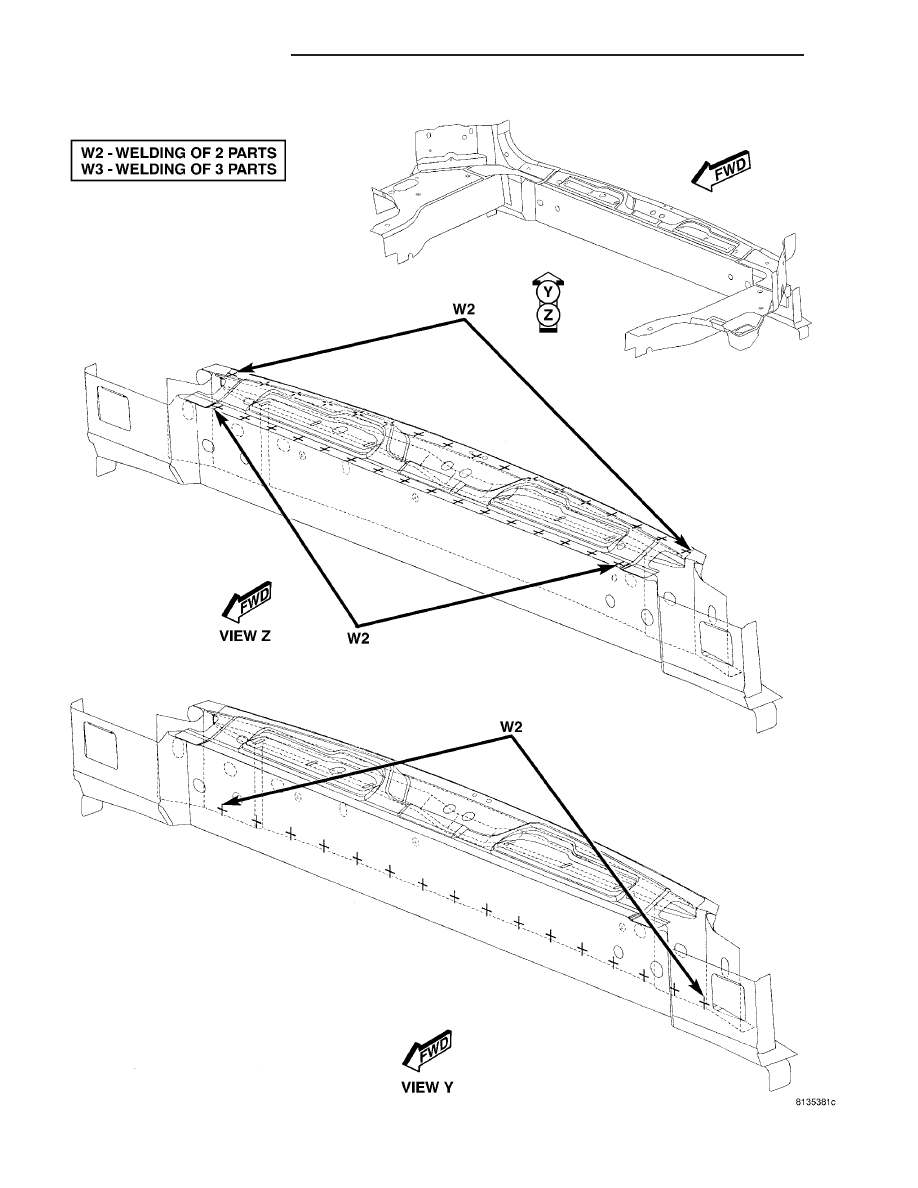

Fig. 218 MISCELLANEOUS WELDS (1 OF 2)

23 - 386

BODY STRUCTURE

RS

WELD LOCATIONS (Continued)
