Chrysler RG Voyager. Manual - part 1189

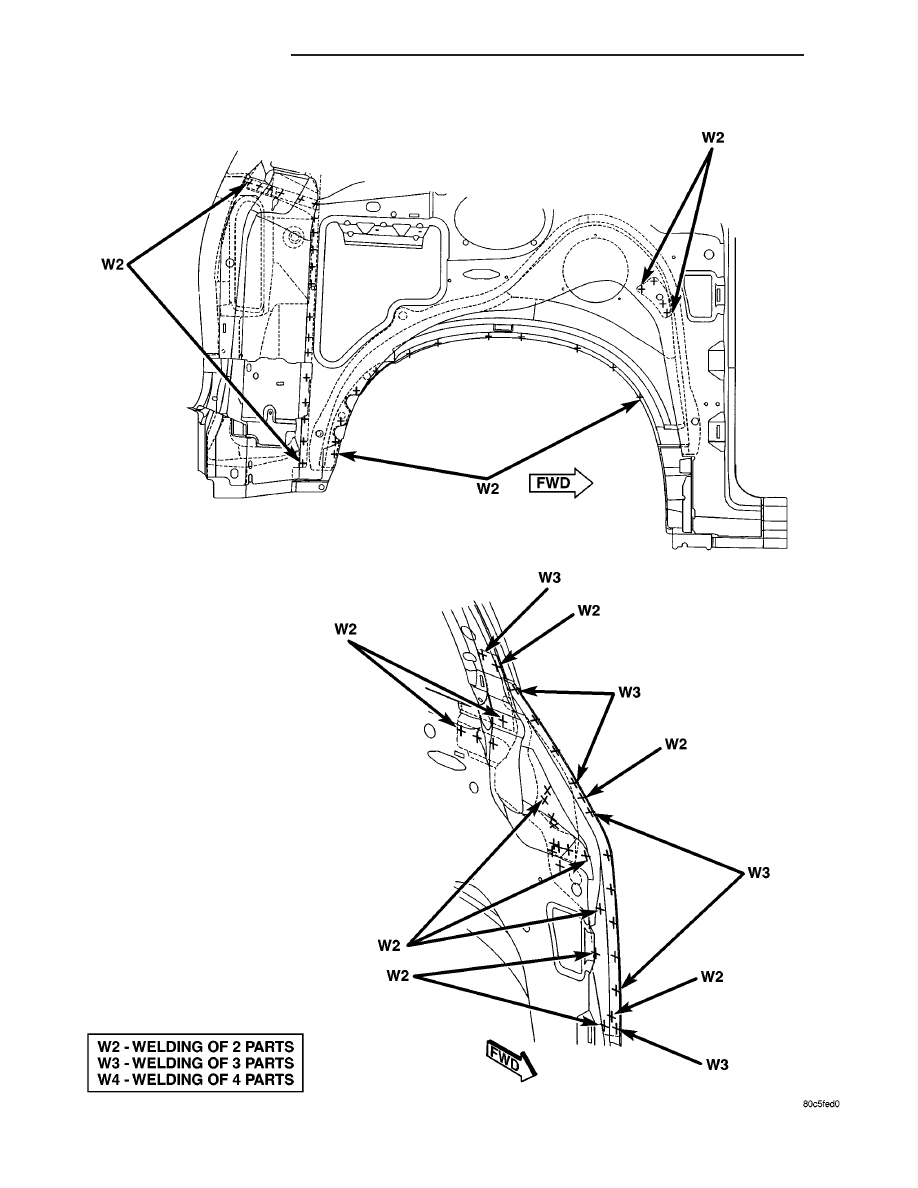

Fig. 163 LEFT REAR INNER QUARTER PANEL - SHORT WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 335

WELD LOCATIONS (Continued)

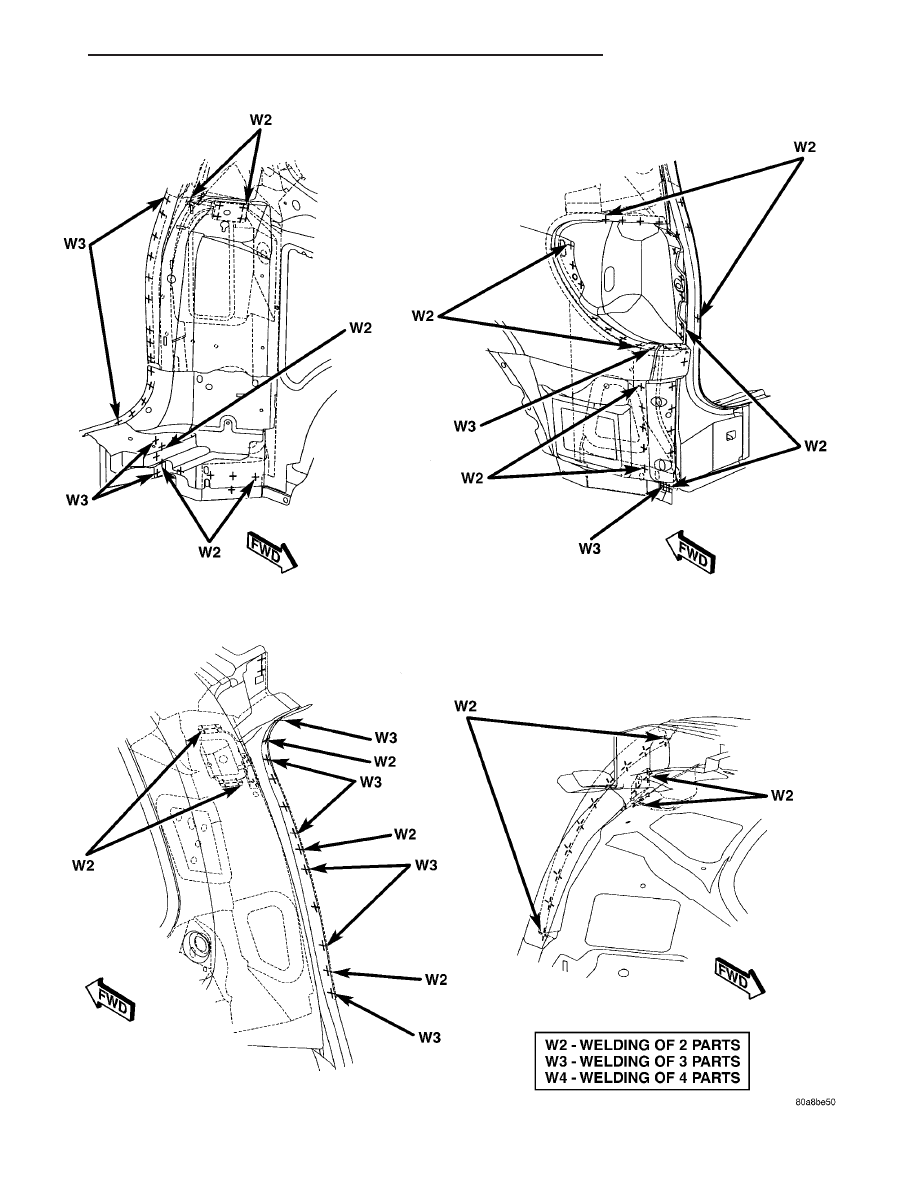

Fig. 164 LATCH REINFORCEMENT - SHORT WHEEL BASE ONLY

23 - 336

BODY STRUCTURE

RS

WELD LOCATIONS (Continued)

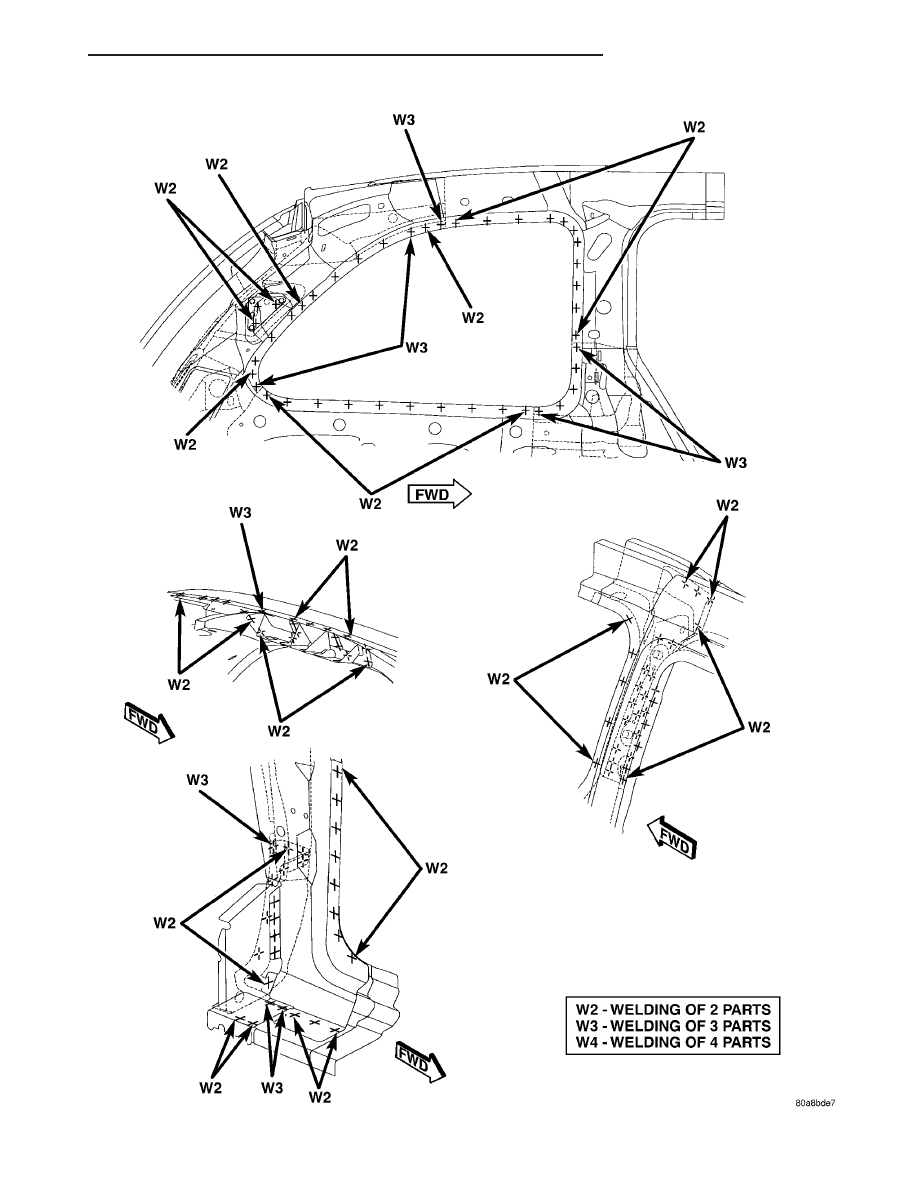

Fig. 165 D-PILLAR REINFORCEMENT - SHORT WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 337

WELD LOCATIONS (Continued)

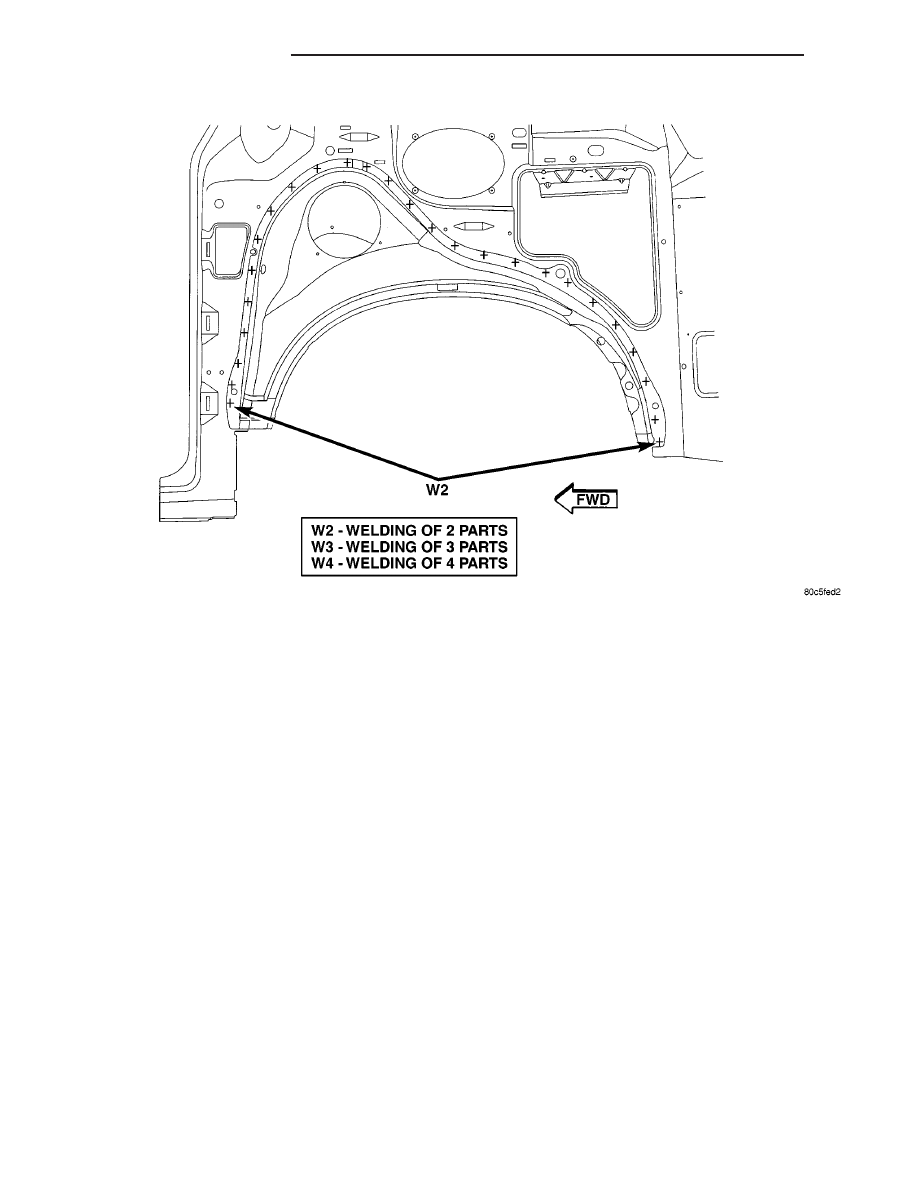

Fig. 166 OUTER WHEELHOUSE - SHORT WHEEL BASE ONLY

23 - 338

BODY STRUCTURE

RS

WELD LOCATIONS (Continued)
