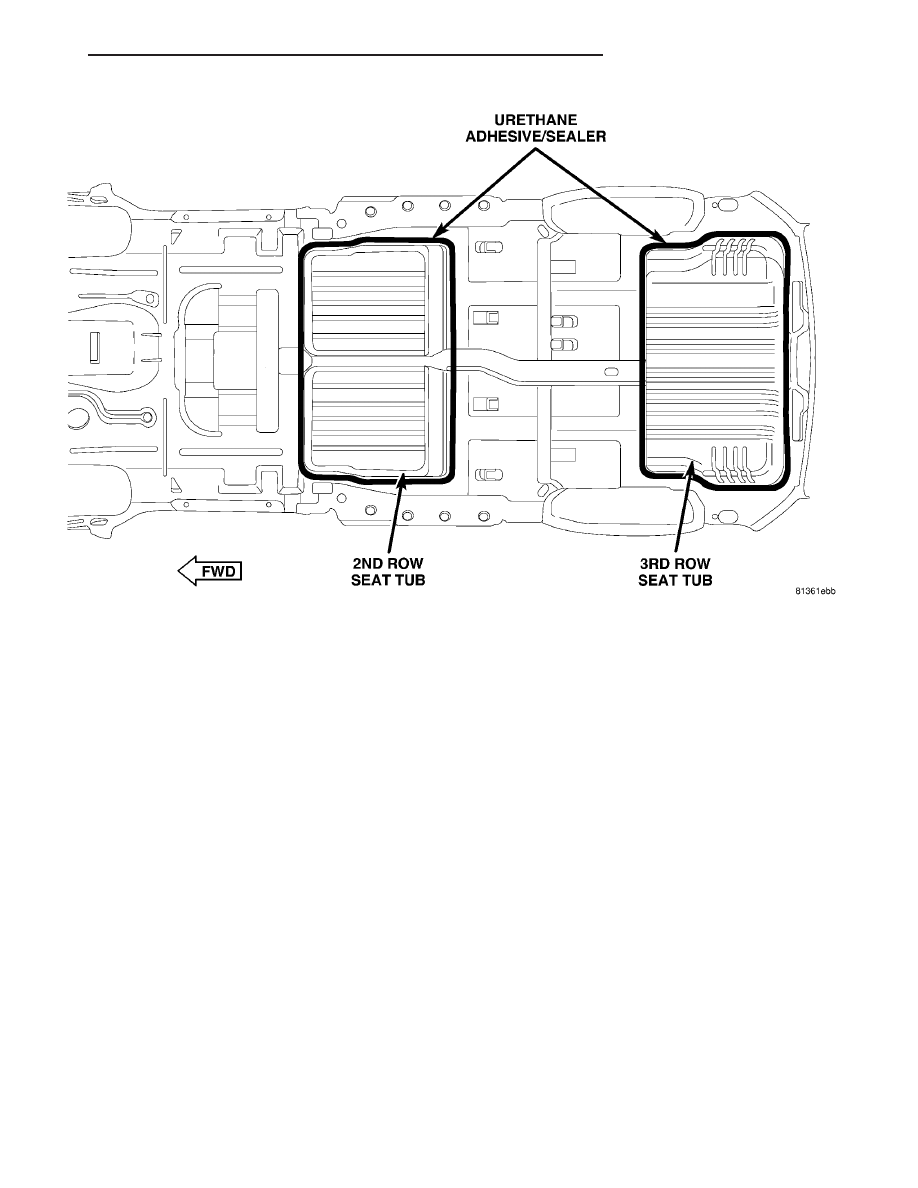

Fig. 84 SECOND AND THIRD ROW SEAT TUBS

RS

BODY STRUCTURE

23 - 255

STRUCTURAL ADHESIVE LOCATIONS (Continued)

WELD LOCATIONS

SPECIFICATIONS

SPECIFICATIONS - WELD LOCATIONS

INDEX

DESCRIPTION

FIGURE

FRONT FENDER SHIELD - RIGHT

85

FRONT FENDER SHIELD - LEFT

86

STRUT TOWER AND REINFORCEMENTS - RIGHT

87

SUSPENSION RETAINERS AND REINFORCEMENTS - RIGHT

88

STRUT TOWER AND REINFORCEMENTS - LEFT

89

SUSPENSION RETAINERS AND REINFORCEMENTS - LEFT

90

FLOOR PAN REINFORCEMENTS - SIDE RAILS

91

REAR SUSPENSION BRACKETS

92

FLOOR PAN CROSS MEMBERS

93

SEAT REINFORCEMENTS - LONG WHEEL BASE ONLY

94

STRIKER REINFORCEMENTS - LONG WHEEL BASE ONLY

95

FUEL TANK MOUNTING/REAR SEAT AND SUSPENSION

96

REAR SUSPENSION HANGER BRACKETS - LONG WHEEL BASE

97

FRONT SEAT CROSS MEMBER

98

FLOOR PAN SIDE RAIL REINFORCEMENT

99

SILL BULKHEAD REINFORCEMENTS

100

FLOOR PAN CROSS MEMBER REINFORCEMENTS

101

FRONT SEAT CROSS MEMBER

102

SEAT REINFORCEMENT CROSS MEMBERS - SHORT WHEEL BASE

103

CENTER CONSOLE REINFORCEMENT - SHORT WHEEL BASE

104

REAR SUSPENSION HANGER BRACKETS - SHORT WHEEL BASE

105

LOWER LIFTGATE PANEL LATCH REINFORCEMENT

106

ENGINE MOUNTING PLATE AND TOW BRACKET

107

HEADLAMP MOUNTING PLATE

108

LOWER RADIATOR CROSS MEMBER BRACKETS

109

CROSS MEMBER EXTENSIONS

110

JACK MOUNTING BRACKET - LONG WHEEL BASE SHOWN, SHORT SIMILAR

111

FRONT SEAT CROSS MEMBER - LONG WHEELBASE ONLY

112

FRONT SEAT CROSS MEMBER - ALL WHEEL DRIVE ONLY

113

FUEL TANK SUPPORT CROSS MEMBERS - LONG WHEEL BASE ONLY

114

REAR SUPPORT AND TIRE STOWAGE CROSS MEMBERS - LONG WHEEL BASE

ONLY

115

INNER SIDE SILLS - LONG WHEEL BASE ONLY

116

WHEELHOUSES, SIDE SILLS, SUSPENSION BRACKETS - LONG WHEEL BASE ONLY

117

REAR SEAT REINFORCEMENTS - SHORT WHEEL BASE ONLY

118

23 - 256

BODY STRUCTURE

RS

DESCRIPTION

FIGURE

FUEL TANK SUPPORT AND TIRE STOWAGE - SHORT WHEEL BASE ONLY

119

INNER SIDE SILLS - SHORT WHEEL BASE ONLY

120

REAR SEAT REINFORCEMENTS - SHORT WHEEL BASE ONLY

121

CENTER CONSOLE REINFORCEMENT - SHORT WHEEL BASE ONLY

122

WHEELHOUSES - SHORT WHEEL BASE ONLY

123

FRONT SEAT CROSS MEMBER - SHORT WHEELBASE, ALL WHEEL DRIVE ONLY

124

FLOOR PAN SIDE RAIL - LONG WHEEL BASE ONLY

125

INNER BODY SIDE SILL REINFORCEMENTS

126

TOE BOARD CROSS MEMBER

127

FRONT SIDE RAIL - SHORT WHEEL BASE ONLY

128

DASH PANEL REINFORCEMENT

129

LOWER COWL PLENUM

130

UPPER COWL PLENUM SUPPORT

131

UPPER DASH PANEL

132

COWL SIDE PANELS

133

INSTRUMENT PANEL ATTACHMENT TAPPING PLATES

134

INSTRUMENT PANEL, DASH PANEL, ACM MODULE AND ACCELERATOR PEDAL

135

STRUT TOWER BRACKET AND COWL PLENUM

136

FRONT SIDE RAILS TO LOWER DASH PANEL

137

INNER BODY SIDE SILL TO LOWER DASH PANEL

138

FRONT HINGE TAPPING PLATE

139

FRONT HINGE PILLAR

140

INNER WINDSHIELD FRAME

141

WINDSHIELD FRAME

142

FENDER BRACKET

143

INNER B-PILLAR

144

STRIKER LATCH AND TAPPING PLATES

145

RIGHT REAR INNER QUARTER PANEL - LONG WHEEL BASE ONLY

146

RIGHT REAR INNER QUARTER PANEL/OUTER WHEELHOUSE - LONG WHEEL BASE

ONLY

147

RIGHT REAR BODY SIDE APERTURE - LONG WHEEL BASE ONLY

148

STRIKER LATCH REINFORCEMENT - LONG WHEEL BASE ONLY

149

BELT TAPPING PLATE - LONG WHEEL BASE ONLY

150

C-PILLAR REINFORCEMENT - LONG WHEEL BASE ONLY

151

OUTER WHEELHOUSE - LONG WHEEL BASE ONLY

152

C AND D-PILLAR INNER REINFORCEMENTS - LONG WHEEL BASE ONLY

153

LEFT REAR INNER QUARTER PANEL - LONG WHEEL BASE ONLY

154

OUTER WHEELHOUSE EXTENSION - LONG WHEEL BASE ONLY

155

TAIL LAMP - LONG WHEEL BASE ONLY

156

SLIDING DOOR LATCH - LONG WHEEL BASE ONLY

157

ROOF BOW EXTENSION - LONG WHEEL BASE ONLY

158

RIGHT REAR INNER QUARTER PANEL - SHORT WHEEL BASE ONLY

159

RS

BODY STRUCTURE

23 - 257

WELD LOCATIONS (Continued)

DESCRIPTION

FIGURE

LATCH REINFORCEMENT AND OUTER WHEELHOUSE - SHORT WHEEL BASE ONLY

160

D-PILLAR REINFORCEMENT - SHORT WHEEL BASE ONLY

161

OUTER WHEELHOUSE - SHORT WHEEL BASE ONLY

162

LEFT REAR INNER QUARTER PANEL - SHORT WHEEL BASE ONLY

163

LATCH REINFORCEMENT - SHORT WHEEL BASE ONLY

164

D-PILLAR REINFORCEMENT - SHORT WHEEL BASE ONLY

165

OUTER WHEELHOUSE - SHORT WHEEL BASE ONLY

166

BODY SIDE APERTURE RIGHT SIDE- LONG WHEEL BASE ONLY

167

BODY SIDE APERTURE LEFT SIDE - LONG WHEEL BASE ONLY

168

BODY SIDE APERTURE RIGHT SIDE - SHORT WHEEL BASE ONLY

169

BODY SIDE APERTURE LEFT SIDE - SHORT WHEEL BASE ONLY

170

LOWER SLIDING DOOR TRACK

171

LIFTGATE UPPER FRAME

172

UPPER WINDSHIELD FRAME

173

FRONT FENDER SHIELD BEAM

174

FRONT FENDER SHIELD BEAM/COWL SIDE PANEL

175

HINGE PILLAR REINFORCEMENT

176

INNER SIDE SILL - LONG WHEEL BASE ONLY

177

INNER SIDE SILL/OUTER SIDE SILL - LONG WHEEL BASE ONLY

178

LOWER SLIDING DOOR TRACK REINFORCEMENT - LONG WHEEL BASE ONLY

179

UPPER WINDSHIELD FRAME/ROOF PANEL - LONG WHEEL BASE ONLY

180

ROOF BOWS/INNER ROOF SIDE RAILS

181

OUTER ROOF PANEL - LONG WHEEL BASE ONLY

182

INNER SIDE SILL - SHORT WHEEL BASE ONLY

183

INNER/OUTER SIDE SILLS - SHORT WHEEL BASE ONLY

184

LOWER SLIDING DOOR TRACK - SHORT WHEEL BASE ONLY

185

UPPER WINDSHIELD FRAME/OUTER ROOF PANEL - SHORT WHEEL BASE ONLY

186

REAR SUSPENSION HANGERS - LONG WHEEL BASE SHOWN, SHORT WHEEL BASE

TYPICAL

187

FRONT LOWER LIFTGATE OPENING

188

REAR JACKING REINFORCEMENT - LONG WHEEL BASE ONLY

189

INNER WHEELHOUSE - LONG WHEEL BASE ONLY

190

SUSPENSION HANGER REINFORCEMENT - LONG WHEEL BASE ONLY

191

LOWER LIFTGATE OPENING PANEL - LONG WHEEL BASE ONLY

192

ROOF BOWS/UPPER LIFTGATE FRAME - LONG WHEEL BASE ONLY

193

BODY SIDE APERTURE/INNER QUARTER PANEL - LONG WHEEL BASE ONLY

194

REAR JACKING REINFORCEMENT - SHORT WHEEL BASE ONLY

195

INNER WHEELHOUSE/INNER QUARTER PANEL - SHORT WHEEL BASE ONLY

196

SUSPENSION HANGER REINFORCEMENT - SHORT WHEEL BASE ONLY

197

LOWER LIFTGATE OPENING - SHORT WHEEL BASE ONLY

198

ROOF PANEL/ROOF RAIL - SHORT WHEEL BASE ONLY

199

RIGHT SIDE OUTER REAR WHEELHOUSE, EXTENSION AND BODY SIDE APERTURE

- SHORT WHEEL BASE ONLY

200
