Chrysler RG Voyager. Manual - part 1135

Remove rear end cover, using fingers grasp the top

edge of rear end cover at the headliner and pull
downward to release tabs.

(10) Remove ten screws attaching rail to the head-

liner (Fig. 70).

(11) Remove rail(s) from vehicle.

Fig. 66 RAIL CONSOLE DVD PLAYER

1 - DVD PLAYER
2 - ATTACHING NUTS
3 - DVD SCREEN

Fig. 67 DVD MOUNTING BRACKET

Fig. 68 FRONT CONSOLE

Fig. 69 RAIL FILLER COVER

RS

INTERIOR

23 - 119

OVERHEAD RAIL CONSOLE SYSTEM (Continued)

INSTALLATION

(1) Place rail(s) into position (Fig. 71).
(2) Install ten attaching screws.
(3) Snap rear end cover into position.
(4) Snap front cover into position (Fig. 72).
(5) Install four screws in the rail attaching DVD

mounting bracket, if necessary (Fig. 73).

(6) Press rail filler cover into position (Fig. 74).
(7) Place DVD player into position and connect

wire connector.

(8) Install the four DVD player attaching nuts,

and close DVD screen door (Fig. 75).

(9) Place rear heater ? A/C into position and con-

nect wire connectors.

(10) Snap rear heater / A/C control unit, by (Fig.

76).

(11) Install storage compartments.
(12) Connect battery negative cable.

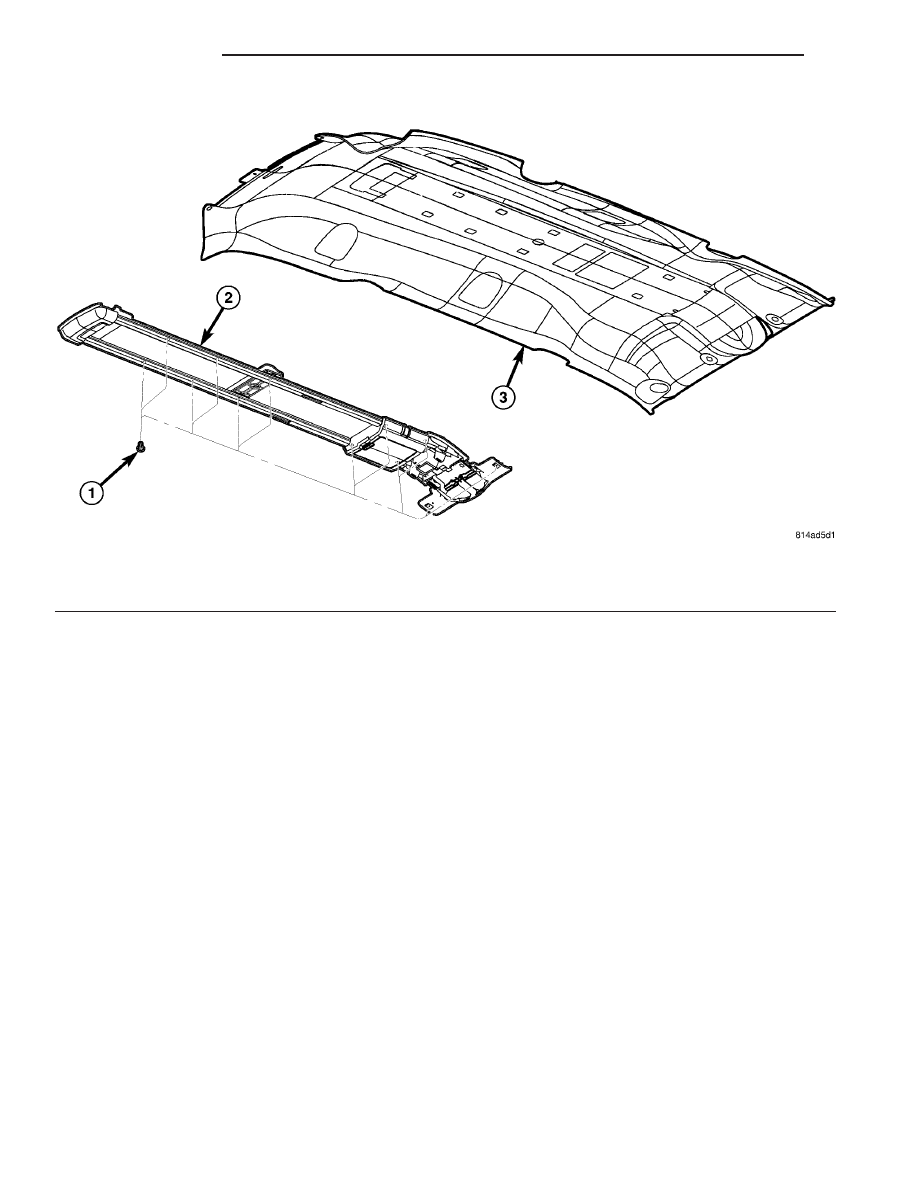

Fig. 70 HEADLINER AND RAIL CONSOLE SYSTEM

1 - FASTENERS
2 - OVERHEAD RAILS

3 - HEADLINER

23 - 120

INTERIOR

RS

OVERHEAD RAIL CONSOLE SYSTEM (Continued)

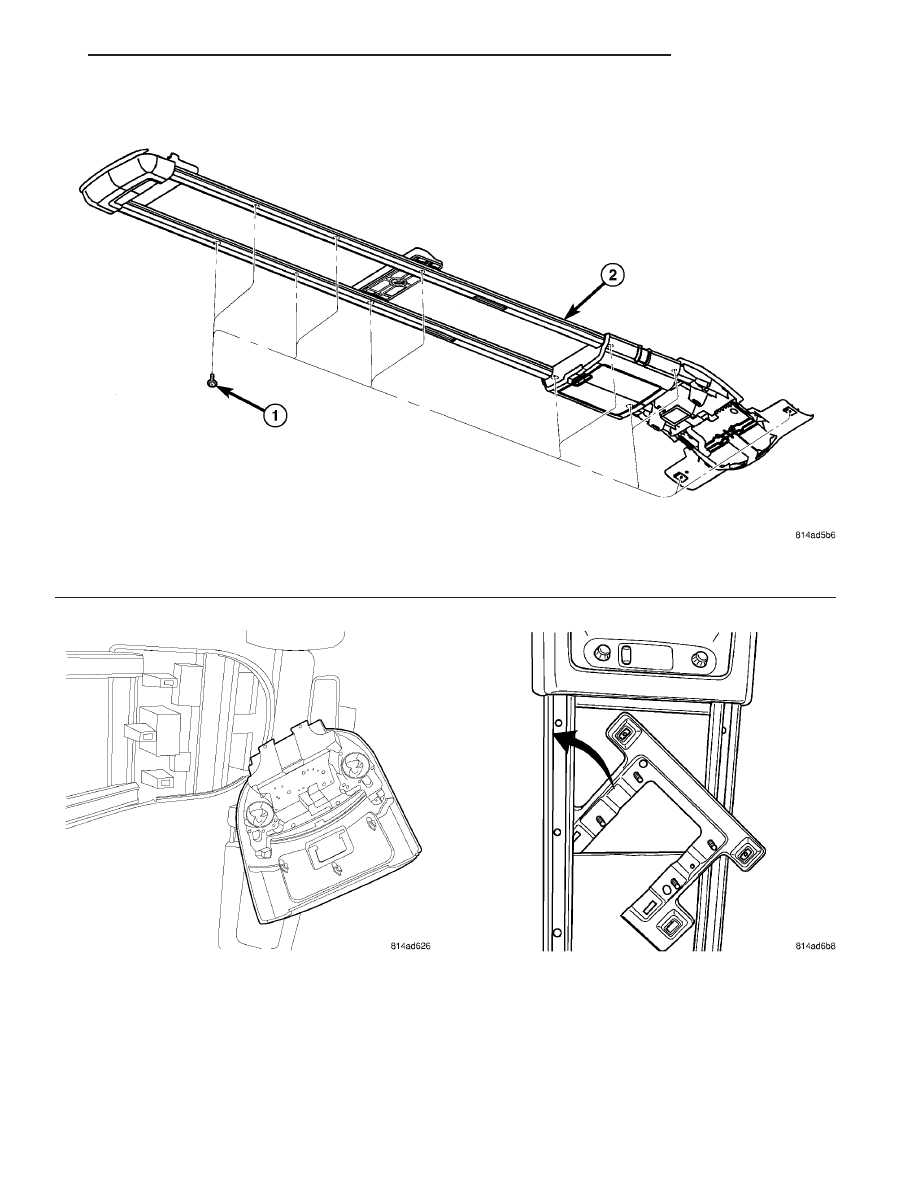

Fig. 71 OVERHEAD RAILS

1 - FASTENERS

2 - OVERHEAD RAIL(S)

Fig. 72 FRONT CONSOLE

Fig. 73 DVD MOUNTING BRACKET

RS

INTERIOR

23 - 121

OVERHEAD RAIL CONSOLE SYSTEM (Continued)

HANDLE-GRAB

REMOVAL

(1) Turn headlamp switch to shut off reading

lamp.

(2) Hold handle downward and remove attaching

screws.

(3) Pull handle inward to release handle clips from

sheet metal (Fig. 77).

(4) Disconnect

wire

connector

from

lamp,

if

equipped.

(5) Remove grab handle from vehicle.

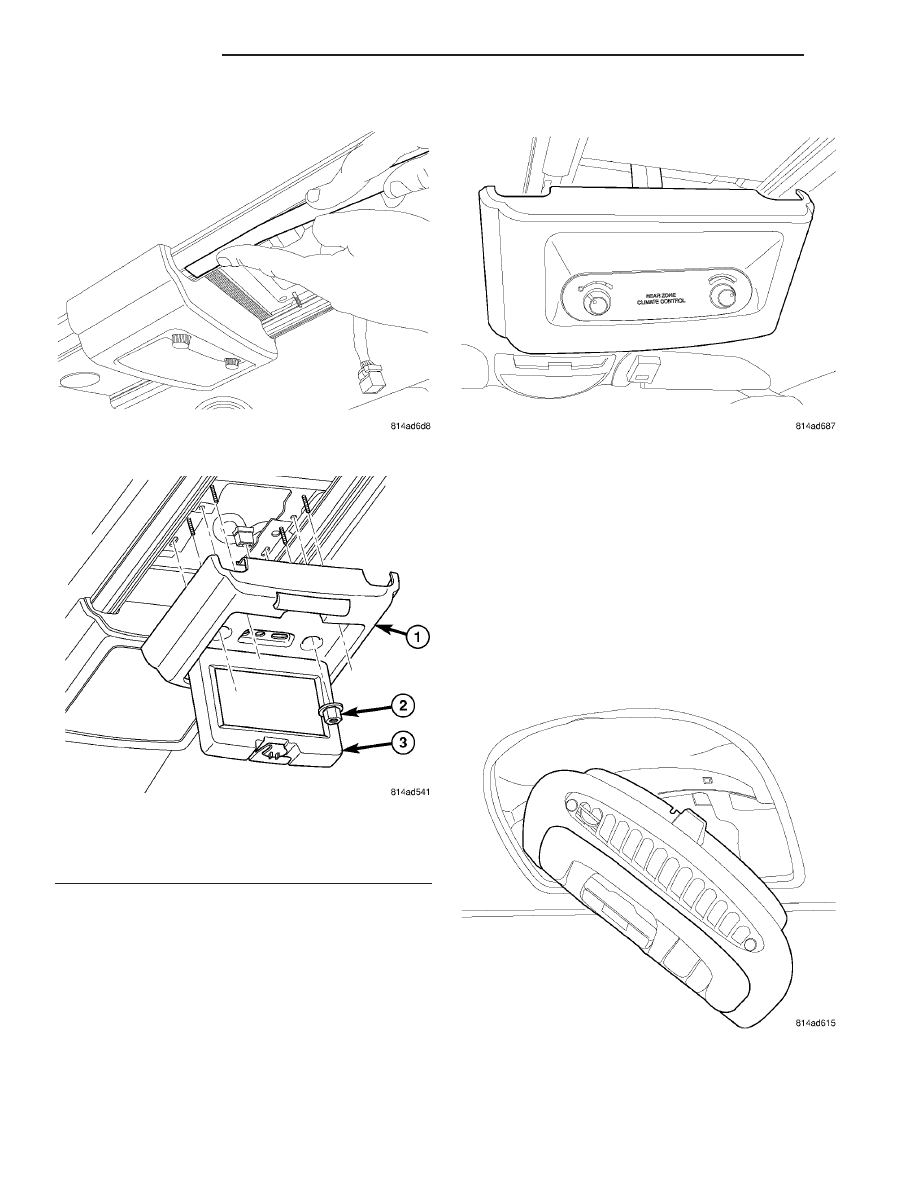

Fig. 74 INSTALL RAIL FILLER COVER

Fig. 75 RAIL CONSOLE DVD PLAYER

1 - DVD PLAYER
2 - ATTACHING NUTS
3 - DVD SCREEN

Fig. 76 REAR CLIMATE CONTROL

Fig. 77 GRAB HANDLE

23 - 122

INTERIOR

RS

OVERHEAD RAIL CONSOLE SYSTEM (Continued)
