pressures may increase from 2 to 6 pounds per
square inch (psi) (14 to 41 kPa) during operation. Do
not reduce this normal pressure buildup.

Improper inflation can cause:
• Uneven wear patterns

• Reduced tread life

• Reduced fuel economy

• Unsatisfactory ride

• The vehicle to drift.

WARNING: OVER OR UNDER INFLATED TIRES CAN
AFFECT VEHICLE HANDLING. THE TIRE CAN FAIL
SUDDENLY, RESULTING IN LOSS OF VEHICLE
CONTROL.

Under inflation causes rapid shoulder wear, tire

flexing, and can result in tire failure (Fig. 31).

Over inflation causes rapid center wear and loss of

the tire’s ability to cushion shocks (Fig. 32).

STANDARD PROCEDURE - TIRE PRESSURE
FOR HIGH SPEED OPERATION

DaimlerChrysler Corporation advocates driving at

safe speeds within posted speed limits. Where speed
limits allow the vehicle to be driven at high speeds,
correct tire inflation pressure is very important.
Vehicles loaded to maximum capacity should not be
driven at continuous speeds over 120 km/h (75 mph).
Never exceed the maximum speed capacity of the
tire. For information on tire identification and speed
ratings, (Refer to 22 - TIRES/WHEELS/TIRES -
DESCRIPTION).

STANDARD PROCEDURE - TIRE LEAK
REPAIRING

For proper repairing, a radial tire must be removed

from the wheel. Repairs should only be made if the
defect, or puncture, is in the tread area (Fig. 33). The
tire should be replaced if the puncture is located in
the sidewall.

Deflate tire completely before attempting to dis-

mount the tire from the wheel. Use a lubricant
such as a mild soap solution when dismounting
or mounting tire. Use tools free of burrs or sharp
edges which could damage the tire or wheel rim.

Before mounting tire on wheel, make sure all rust

is removed from the rim bead and repaint if neces-
sary.

Install wheel on vehicle, and progressively tighten

the 5 wheel nuts to a torque of 135 N·m (100 ft. lbs.).

CLEANING - TIRES

Before delivery of a vehicle, remove the protective

coating on the tires with white sidewalls or raised

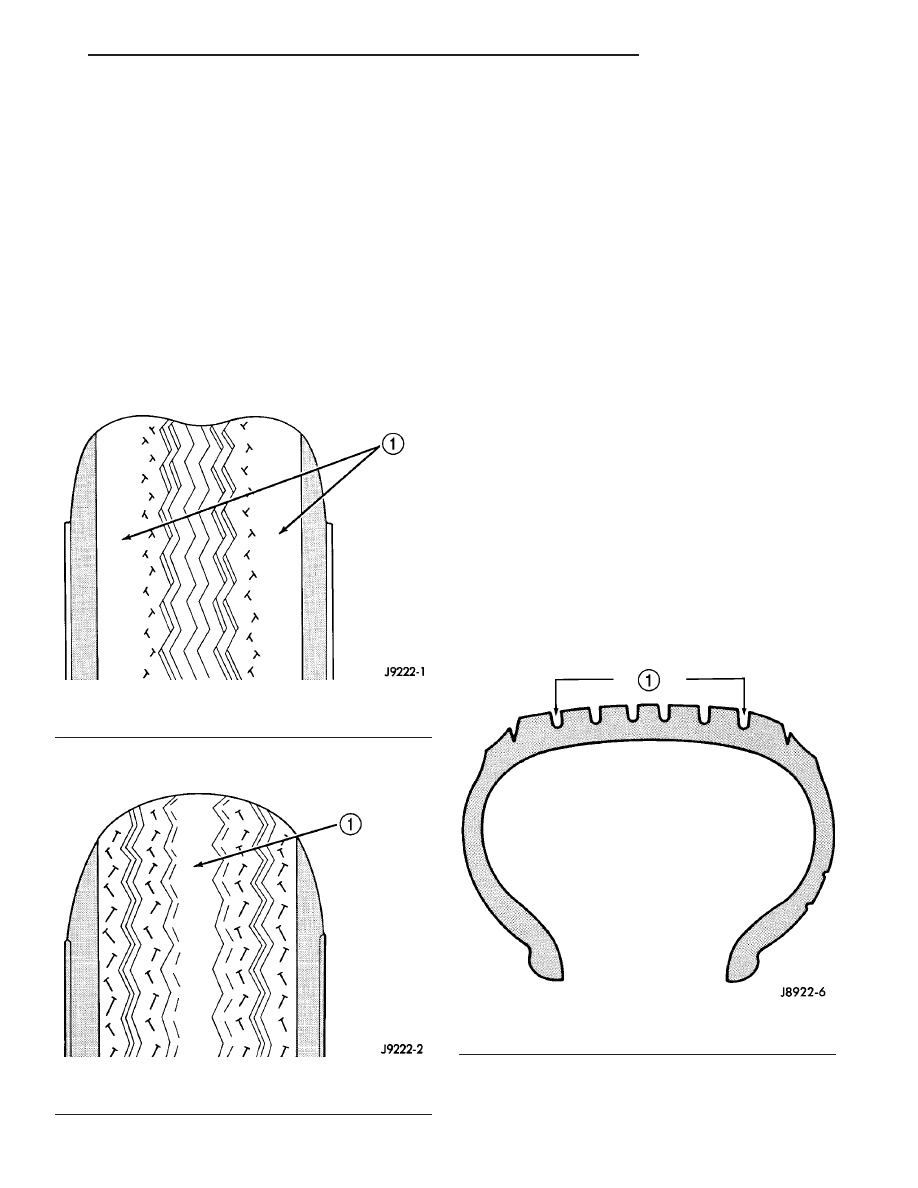

Fig. 31 Under Inflation Wear

1 - THIN TIRE TREAD AREAS

Fig. 32 Over Inflation Wear

1 - THIN TIRE TREAD AREA

Fig. 33 Tire Repair Area

1 - REPAIRABLE AREA

RS

TIRES/WHEELS

22 - 19

TIRES (Continued)

white letters. To remove the protective coating, apply
warm water and let it soak for a few minutes. After-
wards, scrub the coating away with a soft bristle
brush. Steam cleaning may also be used to remove
the coating.

CAUTION: DO NOT use gasoline, mineral oil, oil-
based solvent or a wire brush for cleaning.

WHEELS

DESCRIPTION - WHEEL

Original equipment wheels are designed for proper

operation at all loads up to the specified maximum
vehicle capacity.

All models use either steel or aluminum drop-cen-

ter wheels. Every wheel has raised sections between
the rim flanges and rim drop well called safety
humps (Fig. 34). Initial inflation of the tires forces
the bead over these raised sections. In case of air
loss, the safety humps hold the tire in position on the
wheel until the vehicle can be brought to a safe stop.

Cast aluminum wheels require special balance

weights to fit on the flange of the rim (Fig. 35).

When wheel alignment is necessary on a vehicle

with cast aluminum wheels, special wheel clamps are
required to avoid damage to the wheel’s finish.

The wheel studs and nuts are designed for specific

wheel applications and must be replaced with equiv-
alent parts.

All aluminum wheels have wheel mounting (lug)

nuts with an enlarged nose. This enlarged nose is
necessary to ensure proper retention of the wheels.

DIAGNOSIS AND TESTING - WHEEL
INSPECTION

Inspect wheels for:
• Excessive runout

• Dents, cracks or irregular bends

• Damaged wheel stud (lug) holes

• Air Leaks

NOTE: Do not attempt to repair a wheel by hammer-
ing, heating or welding.

If a wheel is damaged, an original equipment

replacement wheel should be used. When obtaining
replacement wheels, they must be equivalent in load
carrying capacity. The diameter, width, offset, pilot
hole and bolt circle of the wheel should be the same
as the original wheel.

WARNING:

FAILURE

TO

USE

EQUIVALENT

REPLACEMENT

WHEELS

MAY

ADVERSELY

AFFECT THE SAFETY AND HANDLING OF THE
VEHICLE.

WARNING: REPLACEMENT WITH USED WHEELS IS
NOT RECOMMENDED. THE SERVICE HISTORY OF
THE WHEEL MAY HAVE INCLUDED SEVERE TREAT-
MENT OR VERY HIGH MILEAGE. THE RIM COULD
FAIL WITHOUT WARNING.

CLEANING

WHEEL AND WHEEL TRIM CARE

All wheels and wheel trim, especially aluminum

and chrome plated, should be cleaned regularly using

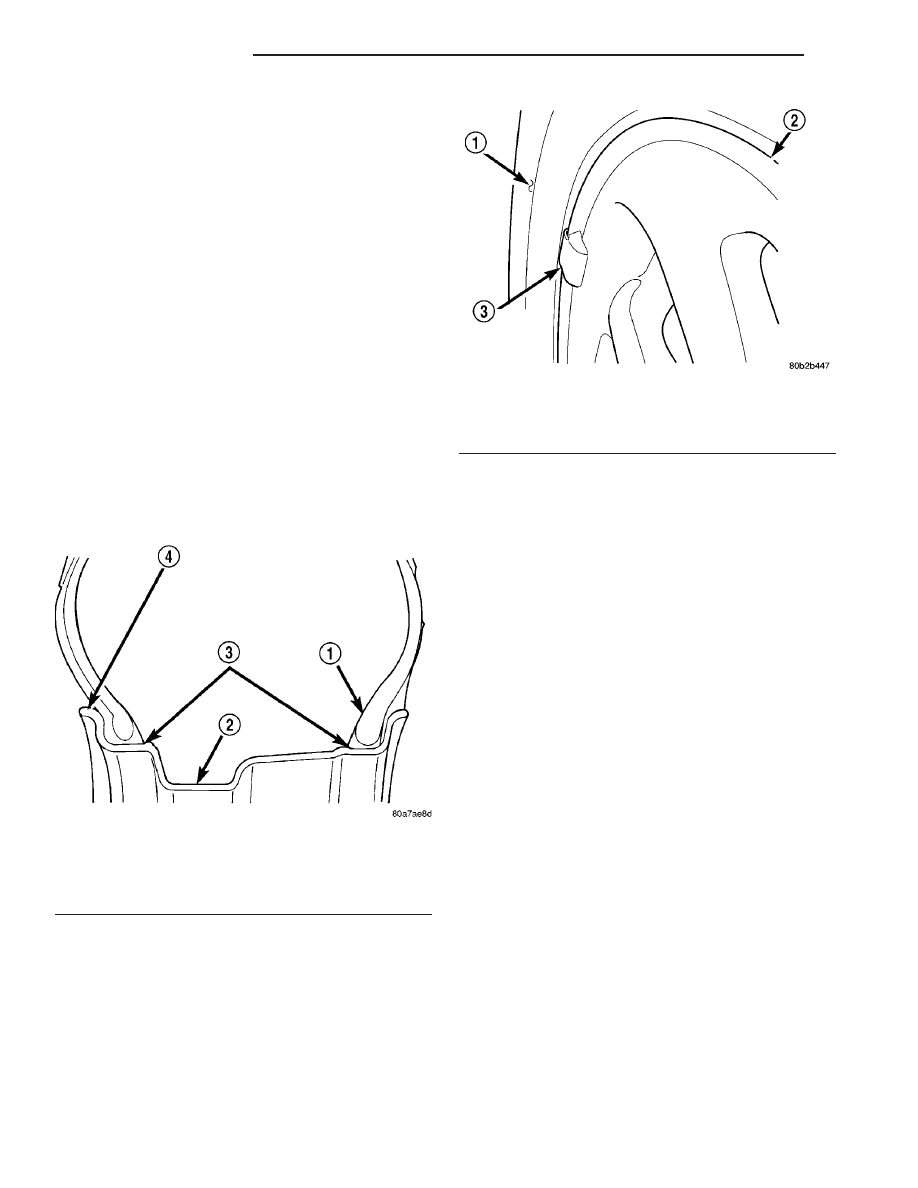

Fig. 34 Safety Rim

1 - TIRE
2 - WELL
3 - SAFETY HUMPS
4 - FLANGE

Fig. 35 Styled Aluminum Wheel Weight

1 - TIRE
2 - WHEEL
3 - STYLED WHEEL WEIGHT

22 - 20

TIRES/WHEELS

RS

TIRES (Continued)

mild soap and water to maintain their luster and to
prevent corrosion. Wash them with the same soap
solution recommended for the body of the vehicle.

When cleaning extremely dirty wheels, care must

be taken in the selection of tire and wheel cleaning
chemicals and equipment to prevent damage to the
wheels. Mopar

t Wheel Treatment or Mopart Chrome

Cleaner is recommended. Any of the “DO NOT USE”
items listed below can damage wheels and wheel
trim.

DO NOT USE:
• Any abrasive cleaner

• Any abrasive cleaning pad (such as steel wool)

or abrasive brush

• Any cleaner that contains an acid which can

react with and discolor the chrome surface. Many
wheel cleaners contain acids that can harm the
wheel surface.

• Oven cleaner

• A car wash that uses carbide-tipped wheel clean-

ing brushes or acidic solutions.

SPECIFICATIONS

WHEEL

SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Wheel Mounting (Lug)
Nut Hex Size

19 mm

Wheel Mounting Stud
Size

M12 x 1.5 mm

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft.

Lbs.

In.

Lbs.

TPM Sensor Mounting Nut

6.5

—

58

Wheel Mounting (Lug ) Nut

135

100

—

WHEEL COVER

DESCRIPTION

This vehicle uses a bolt-on type wheel cover (Fig.

36).

This bolt-on wheel cover cannot be removed from

the wheel until three of the five wheel mounting nuts
shown are removed (Fig. 36). The bolt-on wheel cover
can then be removed with the remaining two wheel
nuts tightened in place.

REMOVAL

(1) Noting the location of the valve stem in rela-

tionship to the wheel mounting nuts, remove the
three wheel mounting nuts securing the wheel cover
to the wheel and hub (Fig. 36).

CAUTION: When removing the wheel cover, do not
pry the wheel cover from the wheel. This can result
in damage to the wheel cover. The wheel cover is
removed by pulling it off the wheel by hand.

(2) Grasp the wheel cover at the edges in line with

the remaining installed wheel nuts and pull straight
outward from the wheel. This will pop the wheel
cover retaining tabs over the two remaining wheel
nuts, removing the wheel cover from the wheel.

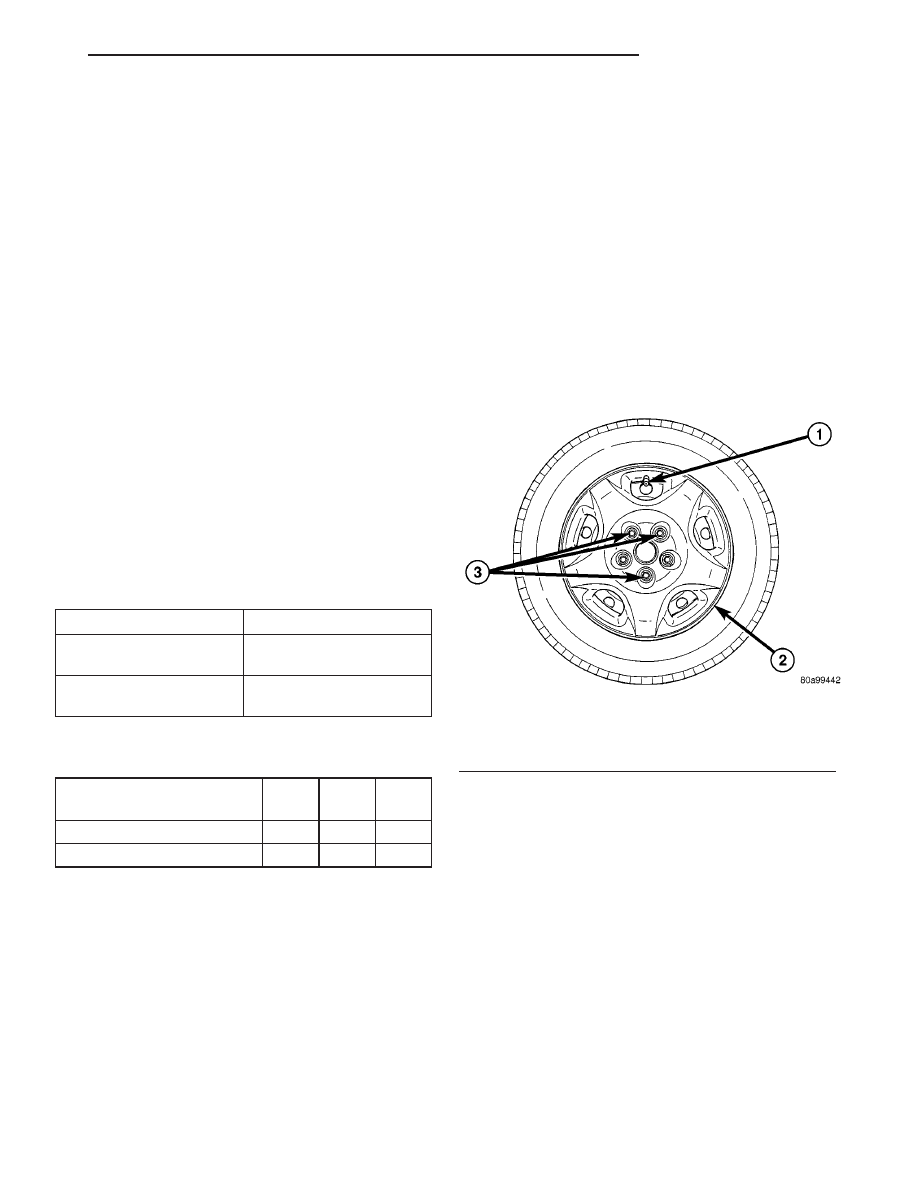

Fig. 36 Nuts Securing Wheel Cover

1 - VALVE STEM
2 - BOLT-ON WHEEL COVER
3 - NUTS SECURING WHEEL COVER

RS

TIRES/WHEELS

22 - 21

WHEELS (Continued)

INSTALLATION

NOTE: Wheel mounting nuts must be installed on
the studs as shown to allow installation of the
wheel cover (Fig. 37).

(1) Place the wheel cover on the wheel in the fol-

lowing fashion:

(a) Align the valve notch in the wheel cover with

the valve stem on the wheel.

(b) At the same time, align the two holes in the

wheel cover having the retaining tabs with the two
installed wheel nuts (Fig. 38).

(c) Press in on center of wheel cover until wheel

cover retaining tabs push past and engage rear of
previously installed wheel mounting nuts (Fig. 38).
This will hold the wheel cover in place.
(2) Install and lightly tighten the three remain-

ing wheel mounting nuts, securing the wheel cover in
place (Fig. 36).

(3) Tighten all five wheel mounting nuts in the

proper sequence (Fig. 39). Tighten wheel nuts to a
torque of 135 N·m (100 ft. lbs.).

WHEEL MOUNTING STUDS -
FRONT

REMOVAL

NOTE: Before proceeding, (Refer to 5 - BRAKES -
WARNING) (Refer to 5 - BRAKES - CAUTION).

CAUTION: Wheel mounting studs MUST NOT be
hammered out of hub flange of hub and bearing

assembly. If a stud is removed by hammering it out,
damage to hub and bearing assembly will occur
leading to premature bearing failure.

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(2) Remove front wheel and tire assembly. (Refer

to 22 - TIRES/WHEELS - REMOVAL)

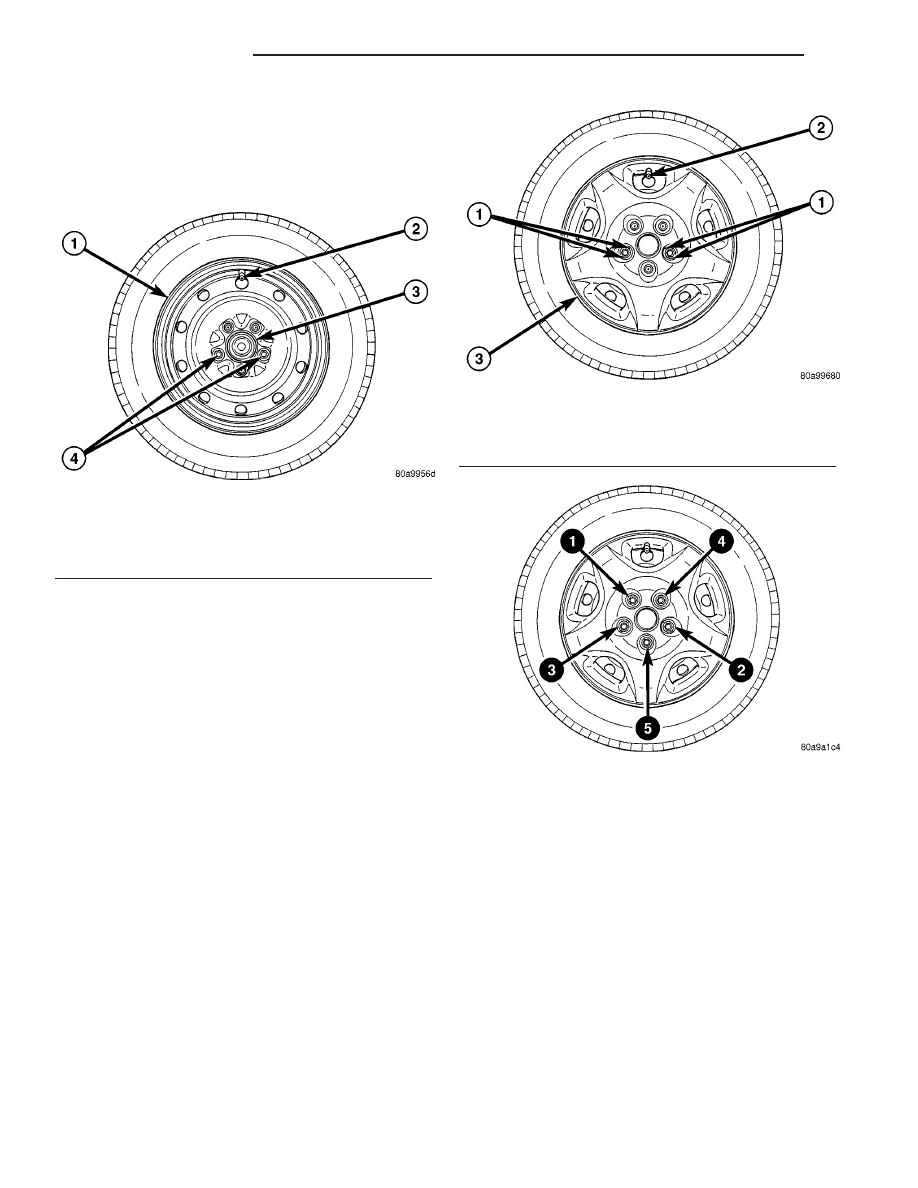

Fig. 37 Two Wheel Mounting Nuts Installed

1 - WHEEL
2 - VALVE STEM
3 - HUB PILOT
4 - NUTS

Fig. 38 Wheel Cover Installation Over Two Nuts

1 - RETAINING TABS
2 - VALVE STEM
3 - BOLT-ON WHEEL COVER

Fig. 39 Nut Tightening Sequence

22 - 22

TIRES/WHEELS

RS

WHEEL COVER (Continued)
