(10) Remove and inspect OD and UD Shafts, as

well as #3 thrust washer and plate, and #2 needle
bearing (Fig. 221).

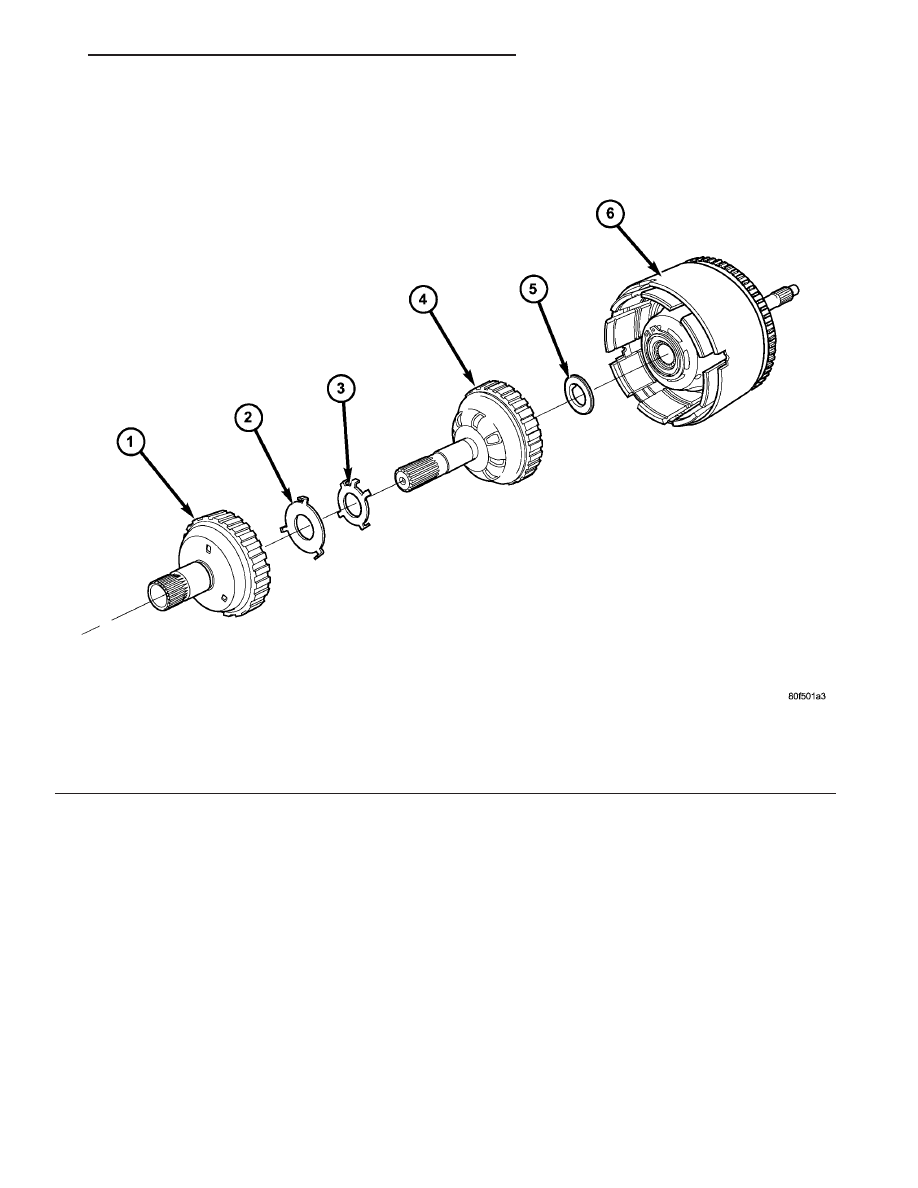

Fig. 221 Overdrive/Underdrive Shafts

1 - OVERDRIVE SHAFT
2 - #3 THRUST PLATE (3 TABS)
3 - #3 THRUST WASHER (5 TABS)

4 - UNDERDRIVE SHAFT
5 - #2 NEEDLE BEARING (3 TABS)
6 - INPUT CLUTCH ASSEMBLY

RS

40TE AUTOMATIC TRANSAXLE

21 - 213

INPUT CLUTCH ASSEMBLY (Continued)

(11) Remove the OD/UD reaction plate tapered

snap ring, reaction plate, and first friction disc (Fig.
222).

(12) Remove the UD clutch flat snap ring and rest

of UD clutch pack (Fig. 222). Tag clutch pack for
assembly identification.

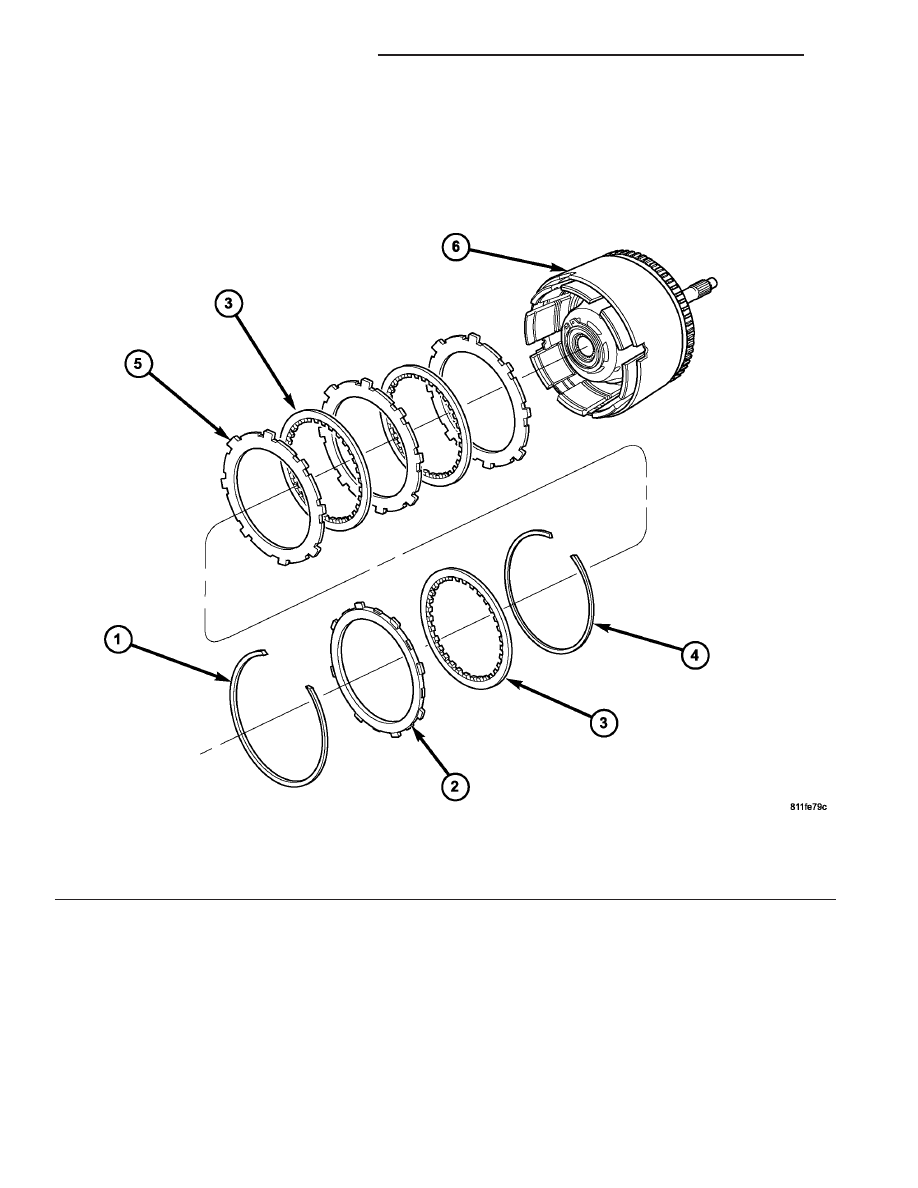

Fig. 222 Underdrive Clutch Assembly

1 - SNAP RING (TAPERED)
2 - OD/UD REACTION PLATE
3 - CLUTCH DISC (3)

4 - SNAP RING (FLAT)
5 - CLUTCH PLATE (3)
6 - INPUT CLUTCH ASSEMBLY

21 - 214

40TE AUTOMATIC TRANSAXLE

RS

INPUT CLUTCH ASSEMBLY (Continued)

CAUTION: Compress return spring just enough to
remove or install snap ring.

(13) Using Tool 5059A and an arbor press, com-

press UD clutch piston/spring enough to remove snap
ring (Fig. 223) (Fig. 224).

(14) Remove spring retainer, spring, and piston

(Fig. 224).

(15) Remove input hub tapered snap ring (Fig.

225) (Fig. 231).

(16) Tap on input hub with soft faced hammer and

separate input hub from OD/Reverse piston and
clutch retainer (Fig. 226).

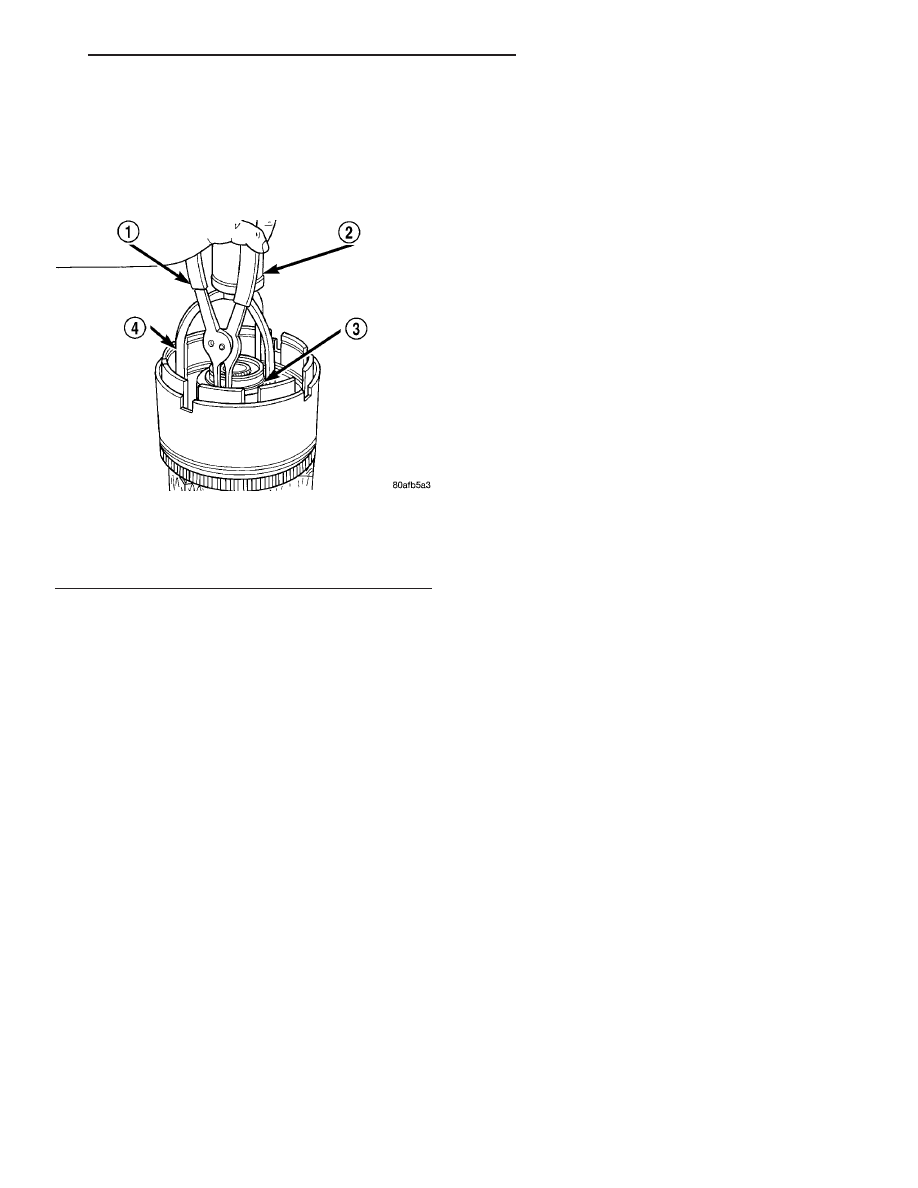

Fig. 223 UD Spring Retainer Snap Ring

1 - SNAP RING PLIERS
2 - ARBOR PRESS RAM
3 - SNAP RING
4 - SPECIAL TOOL 5059A

RS

40TE AUTOMATIC TRANSAXLE

21 - 215

INPUT CLUTCH ASSEMBLY (Continued)

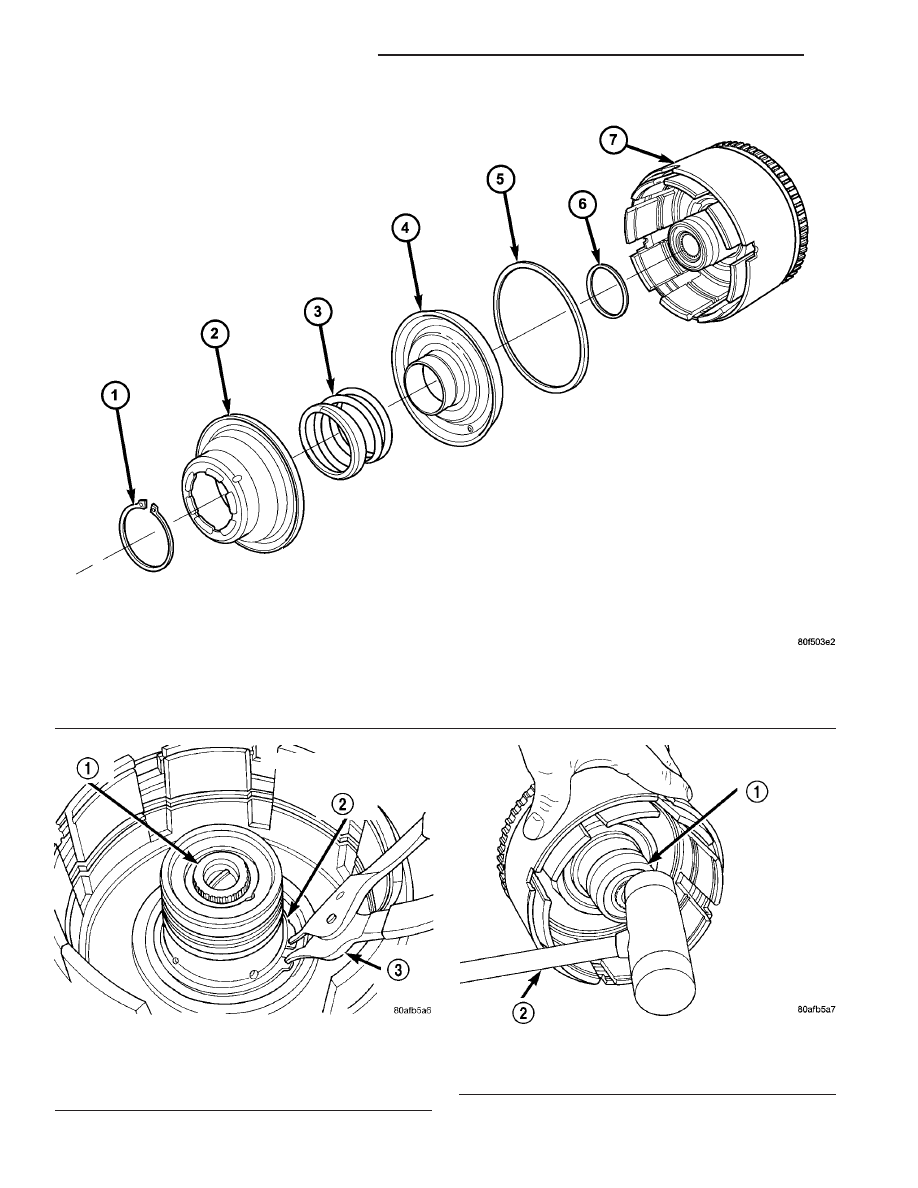

Fig. 224 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

Fig. 225 Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

Fig. 226 Tap on Input Hub

1 - INPUT SHAFT AND HUB ASSEMBLY
2 - PLASTIC HAMMER

21 - 216

40TE AUTOMATIC TRANSAXLE

RS

INPUT CLUTCH ASSEMBLY (Continued)
