Chrysler RG Voyager. Manual - part 1011





(a) Install button 8491-1 to differential case (Fig.

107).

(b) Set up Tool 5048 (5048-1, -4, -6) as shown in

(Fig. 108).

(c) Remove differential side bearing (Fig. 109).

Same procedure/tools work for both sides.

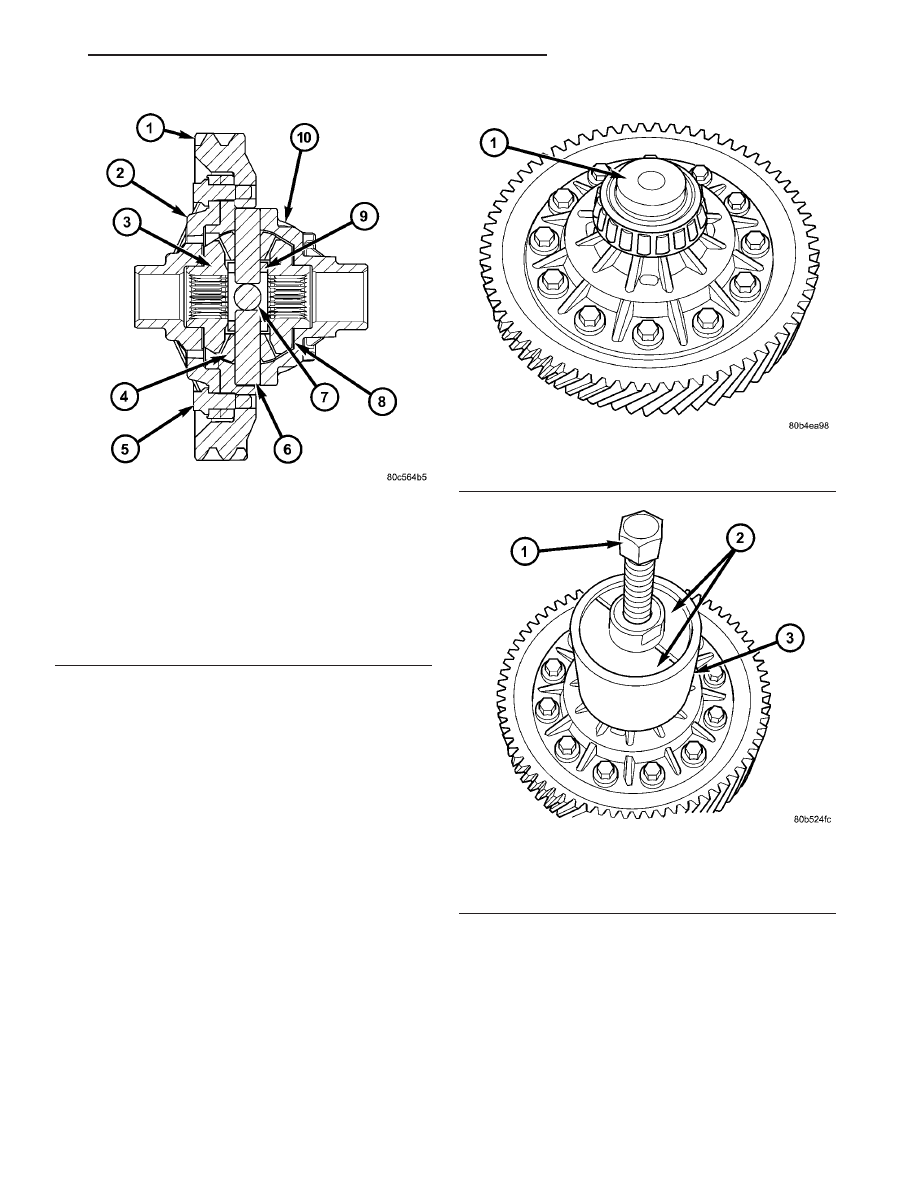

Fig. 106 Differential Assembly

1 - RING GEAR
2 - SUPPORT PLATE
3 - SIDE GEAR (2)
4 - PINION GEAR (4)
5 - BOLT (12)
6 - PINION SHAFT (2-SHORT)
7 - PINION SHAFT (1-LONG)
8 - THRUST WASHER (2)
9 - RETAINING RING
10 - DIFFERENTIAL CASE

Fig. 107 Tool 8491

1 - TOOL 8491

Fig. 108 Puller 5048

1 - 5048-1 FORCING SCREW
2 - 5048-4 COLLETS
3 - 5048-6 SLEEVE

RS

T850 MANUAL TRANSAXLE

21 - 65

DIFFERENTIAL (Continued)

(2) Remove ring gear-to-case bolts (Fig. 110) and

remove ring gear.

(3) Using three ring gear bolts as forcing screws

(Fig. 111), separate differential support from case
(Fig. 112).

(4) Remove side gear thrust washer (Fig. 113).

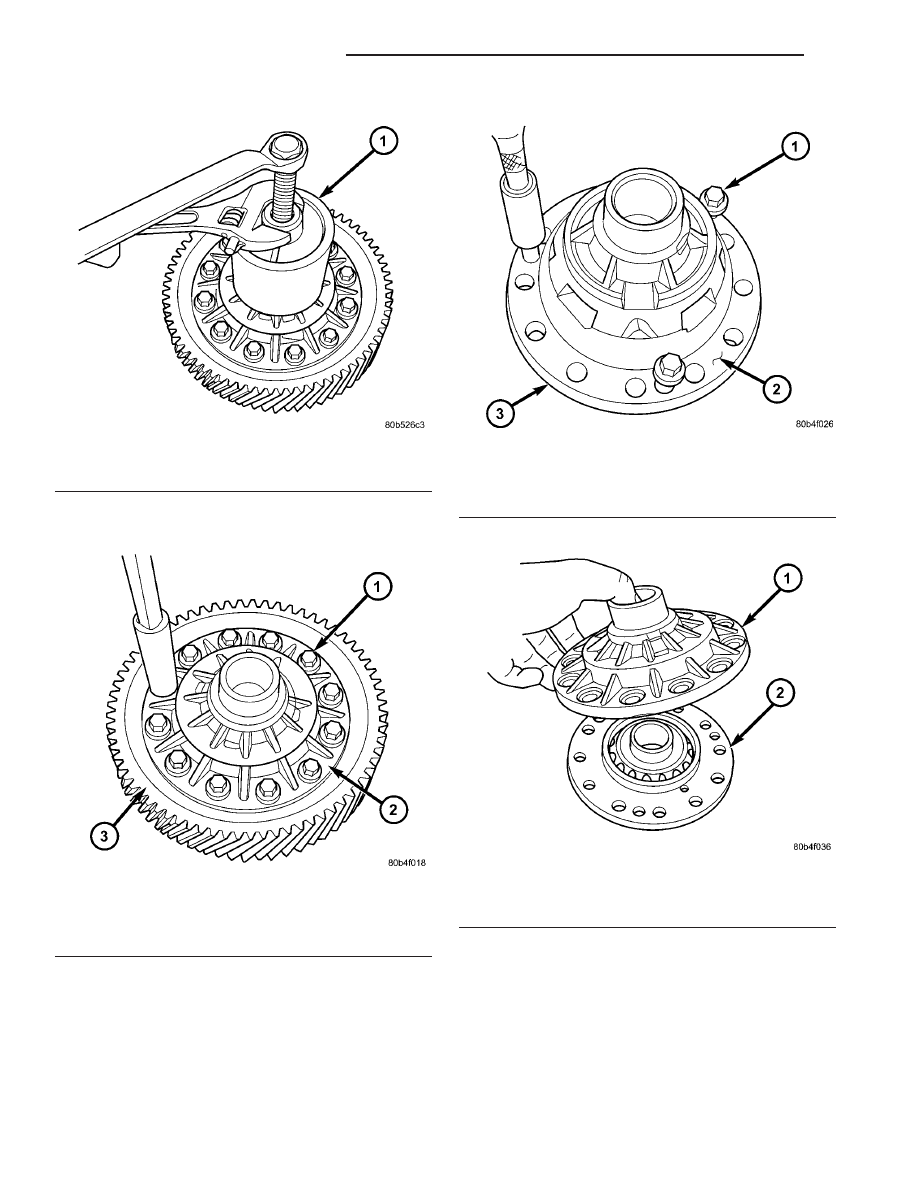

Fig. 109 Differential Side Bearing Removal

1 - TOOL 5048

Fig. 110 Ring Gear-to-Differential Case Bolts

1 - BOLT (12)
2 - DIFFERENTIAL SUPPORT
3 - RING GEAR

Fig. 111 Separate Differential Case Halves

1 - BOLT (3)
2 - DIFFERENTIAL CASE
3 - DIFFERENTIAL SUPPORT

Fig. 112 Differential Support Plate

1 - DIFFERENTIAL SUPPORT PLATE
2 - DIFFERENTIAL CASE

21 - 66

T850 MANUAL TRANSAXLE

RS

DIFFERENTIAL (Continued)

(5) Remove side gear (Fig. 114).

(6) Remove long pinion shaft (Fig. 115).

(7) Remove both short pinion shafts (Fig. 116).

(8) Remove pinion shaft retainer (Fig. 117).

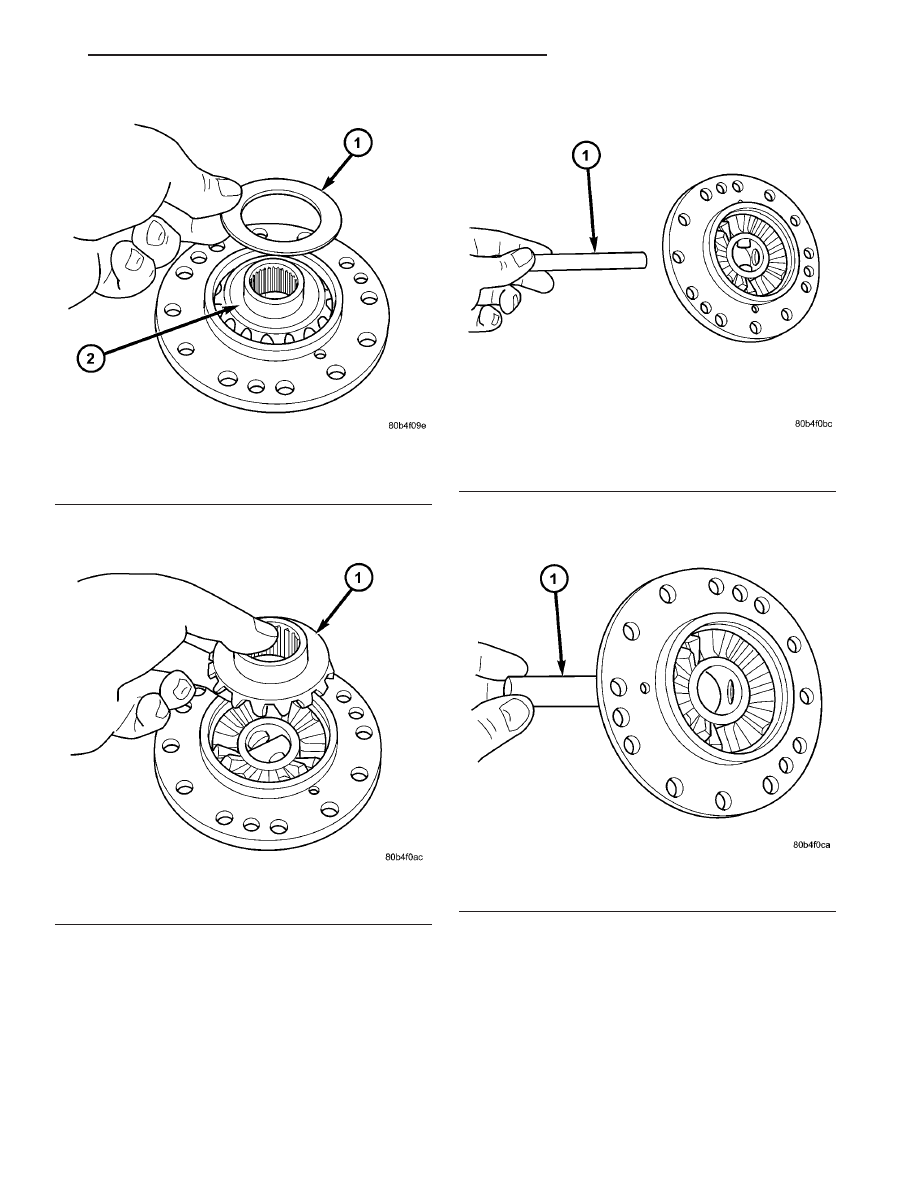

Fig. 113 Side Gear Thrust Washer

1 - SIDE GEAR THRUST WASHER
2 - DIFFERENTIAL SIDE GEAR

Fig. 114 Differential Side Gear

1 - DIFFERENTIAL SIDE GEAR

Fig. 115 Long Pinion Shaft

1 - PINION SHAFT (LONG)

Fig. 116 Short Pinion Shaft (2)

1 - PINION SHAFT (SHORT (2))

RS

T850 MANUAL TRANSAXLE

21 - 67

DIFFERENTIAL (Continued)

(9) Remove four pinion gears and thrust washers

(Fig. 118).

(10) Remove side gear (Fig. 119).

(11) Remove side gear thrust washer (Fig. 120).

ASSEMBLY

(1) Install side gear thrust washer (Fig. 121).

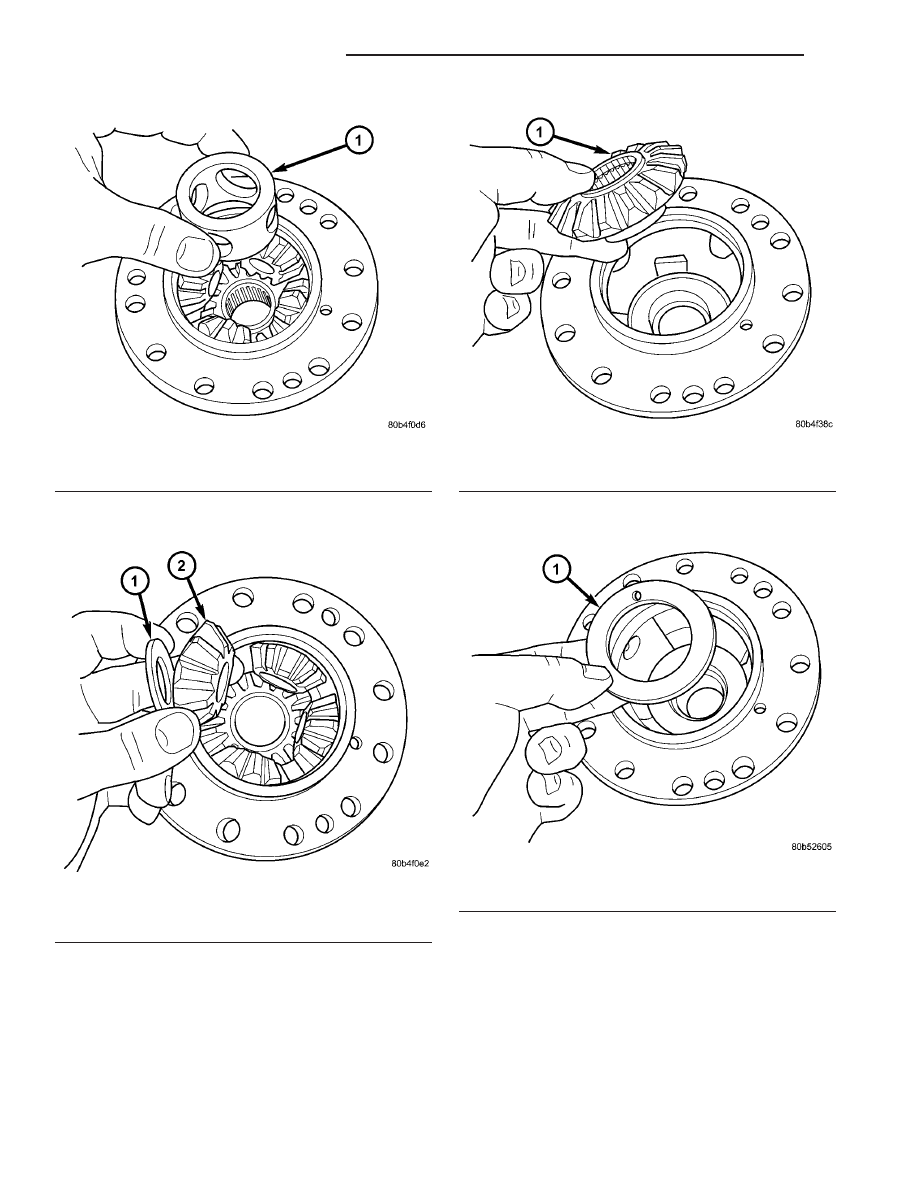

Fig. 117 Pinion Shaft Retaining Ring

1 - RETAINING RING

Fig. 118 Pinion Gear and Thrust Washer

1 - THRUST WASHER (4)
2 - PINION GEAR (4)

Fig. 119 Differential Side Gear

1 - DIFFERENTIAL SIDE GEAR

Fig. 120 Side Gear Thrust Washer

1 - SIDE GEAR THRUST WASHER

21 - 68

T850 MANUAL TRANSAXLE

RS

DIFFERENTIAL (Continued)
