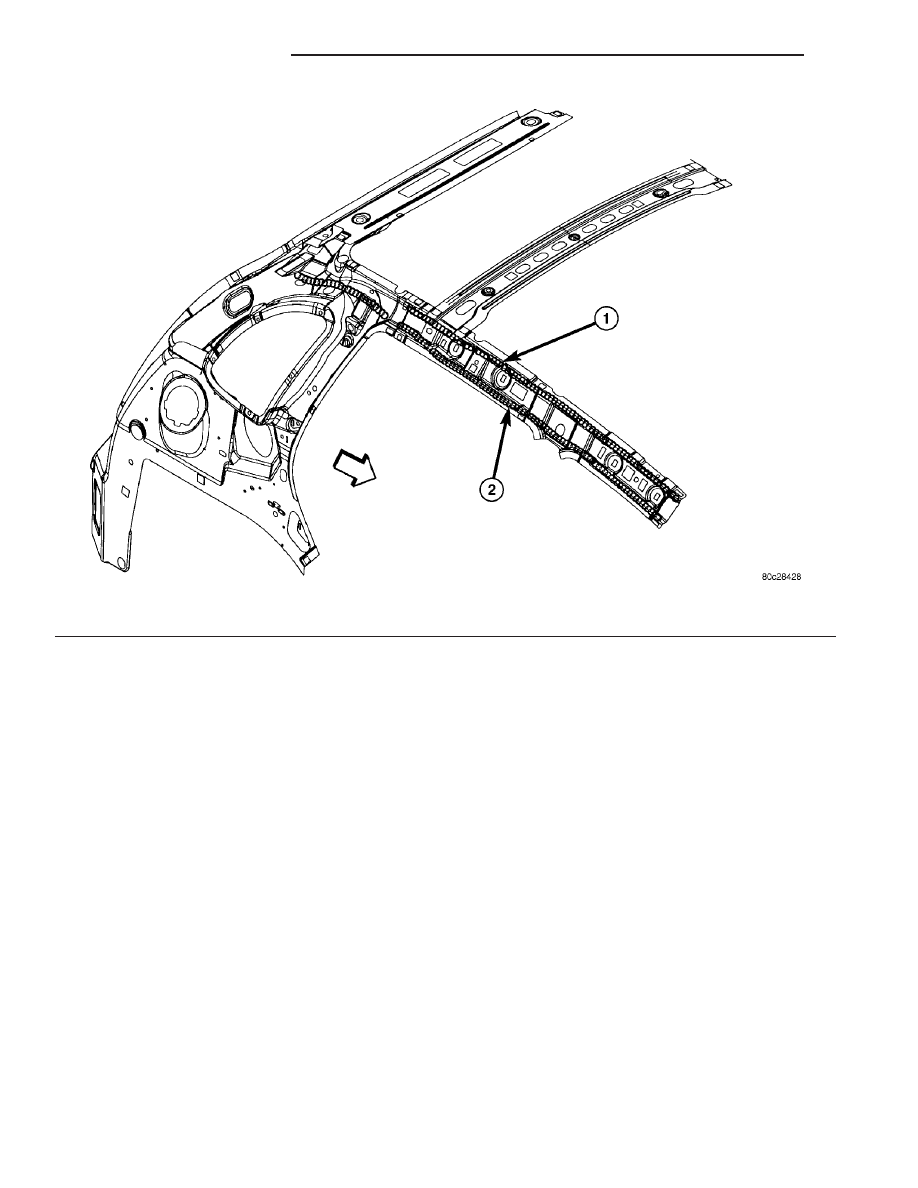

Fig. 24 BODY SIDE APERTURE

1 - PUMPABLE ADHESIVE

2 - STRUCTURAL ADHESIVE

23 - 270

BODY STRUCTURE

PT

STRUCTURAL ADHESIVE LOCATIONS (Continued)

WELD LOCATIONS

SPECIFICATIONS - WELD LOCATIONS

INDEX

DESCRIPTION

FIGURE

HEADLAMP CLOSURE PANEL AND HINGE PILLAR REINFORCEMENT

25

UPPER WINDSHIELD FRAME, ROOF BOWS, LIFTGATE ROOF FRAME TO BODY,

SIDE APERTURE

26

OUTER ROOF PANEL TO BODY SIDE APERTURE WINDSHIELD FRAME AND

LIFTGATE

27

FRONT SIDE RAIL REAR TO DASH AND COWL SIDE PANELS

28

RADIATOR CLOSURE TO UPPER LOAD BEAM AND FRONT SIDE RAIL ASSEMBLY

29

STRUT TOWER TO DASH PANEL

30

RADIATOR CLOSURE PLANE BRACE TO UPPER RADIATOR CROSSMEMBER BRACE

31

COWL TOP TO COWL PLENUM

32

COWL PLENUM TO DASH PANEL

33

COWL PLENUM TO COWL SIDE PANEL

34

OUTER LOAD BEAM TO COWL SIDE PANEL

35

INNER LOAD BEAM TO STRUT TOWER AND COWL SIDE PANEL

36

WINDSHIELD WIPER REINFORCEMENT GUSSET

37

INSTRUMENT PANEL REINFORCEMENT TO COWL SIDE PANEL

38

COWL PLENUM WATER DEFLECTOR TO COWL PLENUM PANEL

39

LEFT WINDSHIELD WIPER ATTACHING BRACKET TO COWL PLENUM

40

BRAKE PEDAL SUPPORT BRACKET TO COWL PLENUM

41

FRONT FLOOR PAN TO DASH PANEL AND COWL SIDE PANEL

42

INNER BODY SIDE SILL TO FRONT FLOOR PAN AND FRONT SEAT

REINFORCEMENT

43

A-PILLAR WEATHERSTRIP RETAINER TO BODY SIDE APERTURE PANEL

44

LIFTGATE SIDE DRAIN TROUGH TO BODY SIDE APERTURE PANEL

45

INNER ROOF SIDE RAIL REINFORCEMENT TO BODY SIDE APERTURE PANEL

46

FRONT HINGE PILLAR TO BODY SIDE APERTURE PANEL

47

INNER WINDSHIELD SIDE FRAME TO BODY SIDE APERTURE PANEL

48

D-PILLAR UPPER REINFORCEMENT TO BODY SIDE APERTURE PANEL, ROOF RAIL

SIDE REINFORCEMENT AND INNER QUARTER PANEL

49

INNER QUARTER PANEL TAIL LAMP REINFORCEMENT TO BODY SIDE APERTURE

PANEL

50

INNER QUARTER PANEL TO BODY SIDE APERTURE PANEL

51

LATCH STRIKER REINFORCEMENT TO BODY SIDE APERTURE PANEL

52

B-PILLAR REINFORCEMENT TO BODY SIDE APERTURE PANEL

53

OUTER LOAD BEAM TO FRONT HINGE PILLAR

54

INNER B-PILLAR TO B-PILLAR REINFORCEMENT AND BODY SIDE APERTURE

PANEL

55

INNER QUARTER PANEL TO LIFTGATE SIDE DRAIN TROUGH

56

PT

BODY STRUCTURE

23 - 271

DESCRIPTION

FIGURE

WINDSHIELD OUTER FRAME AND LOWER HINGE PLATE TO FRONT HINGE PILLAR

57

INNER WINDSHIELD FRAME AND UPPER HINGE BRACKET TO FRONT HINGE

PILLAR

58

INNER B-PILLAR TO INNER ROOF SIDE REINFORCEMENT

59

RIGHT AND LEFT INNER WHEELHOUSE TO INNER QUARTER PANEL

60

UPPER INNER C-PILLAR TO INNER QUARTER PANEL

61

UPPER LIFTGATE TO REINFORCEMENT TO LOWER LIFTGATE ROOF FRAME

62

FUEL FILLER HOUSING, SEAT BACK REINFORCEMENT, SEAT BELT ANCHOR AND

JACK PANEL REINFORCEMENT TO INNER QUARTER PANEL

63

STRIKER ASSEMBLY TO LOWER LIFTGATE PANEL TO REAR FLOOR PAN CLOSURE

PANEL

64

RIGHT AND LEFT REAR FLOOR PAN CLOSURE REINFORCEMENTS TO SPARE TIRE

CLOSURE PANEL

65

LOWER LIFTGATE OPENING PANEL TO INNER QUARTER PANEL AND LOWER

LIFTGATE PANEL

66

REAR SHOCK MOUNT GUSSET TO REAR SHOCK MOUNT REINFORCEMENT TO

REAR FLOOR PAN SIDE REINFORCEMENT

67

CONSOLE MOUNTING BRACKET AND FRONT SEAT REINFORCEMENTS TO FRONT

FLOOR PAN

68

LEFT INNER WHEELHOUSE TO REAR FLOOR PAN AND SHOCK MOUNT

69

RIGHT INNER WHEELHOUSE TO REAR FLOOR PAN AND SHOCK MOUNT

70

RIGHT INNER WHEELHOUSE TO REAR FLOOR PAN AND SHOCK MOUNT

71

DYNAMIC SIDE IMPACT BEAM TO FRONT FLOOR PAN AND INNER SIDE SILL

72

REAR FLOOR PAN TO REAR CROSSMEMBER AND FUEL TANK SUPPORT - RIGHT

SIDE

73

REAR FLOOR PAN TO REAR CROSSMEMBER AND FUEL TANK SUPPORT - LEFT

SIDE

74

FRONT FLOOR PAN TO FRONT SIDE RAIL REAR EXTENSION - TYPICAL BOTH

SIDES

75

REAR FLOOR PAN SIDE RAIL TO REAR FLOOR PAN CROSSMEMBER AND REAR

FLOOR PAN FRONT KICK UP CROSSMEMBER

76

REAR FLOOR PAN, REAR CROSSMEMBER TO REAR SUSPENSION AND FUEL TANK

CROSSMEMBER

77

REAR INNER SIDE SILL TO FLOOR PAN SIDE RAIL AND REAR FLOOR PAN FRONT

KICK UP CROSSMEMBER

78

REAR FLOOR PAN FRONT KICK UP CROSSMEMBER TO FUEL TANK SUPPORT

REINFORCEMENT AND REAR FLOOR PAN SIDE RAILS

79

REAR FLOOR PAN TO INNER BODY SIDE SILL

80

REAR FLOOR PAN TO REAR FLOOR PAN FRONT KICK UP CROSSMEMBER AND

FRONT SIDE RAIL REAR EXTENSION

81

REAR FLOOR PAN SIDE RAIL REINFORCEMENT TO REAR FLOOR PAN SIDE RAIL

TO REAR SUSPENSION CROSSMEMBER

82

SHOCK TOWER AND INNER LOAD BEAM

83

FRONT SIDE RAIL AND SHOCK TOWER

84

FRONT SIDE RAIL

85

FRONT SIDE RAIL AND RAIL EXTENSION

86

23 - 272

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

DESCRIPTION

FIGURE

PLENUM BRACKET

87

DASH SUB - ASSEMBLY

88

COWL SIDE AND PLENUM - DASH ASSEMBLY

89

FRONT FLOOR PAN REINFORCEMENT

90

INNER REAR WHEELHOUSE

91

REAR FLOOR PAN

92

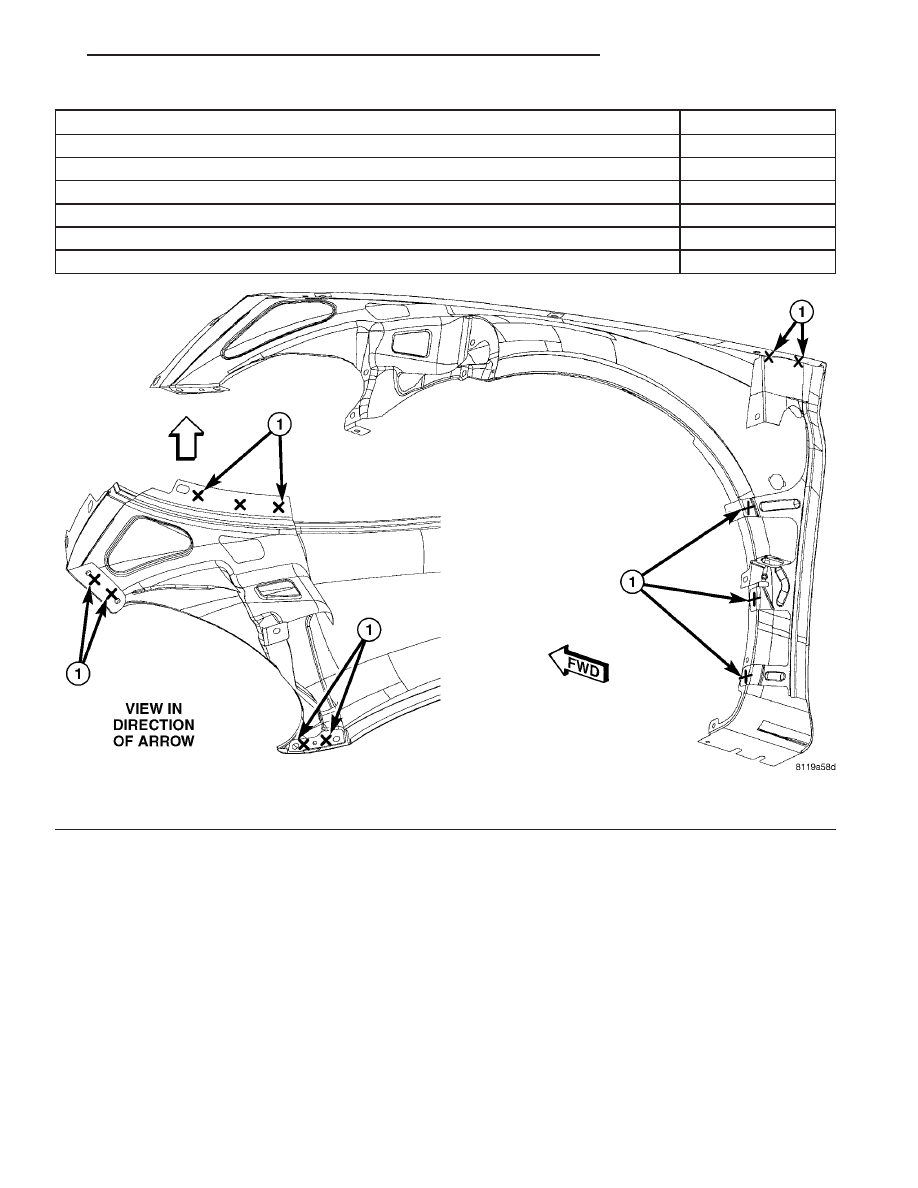

Fig. 25 HEADLAMP CLOSURE PANEL AND HINGE PILLAR REINFORCEMENT

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 273

WELD LOCATIONS (Continued)
