Chrysler PT Cruiser. Manual - part 839

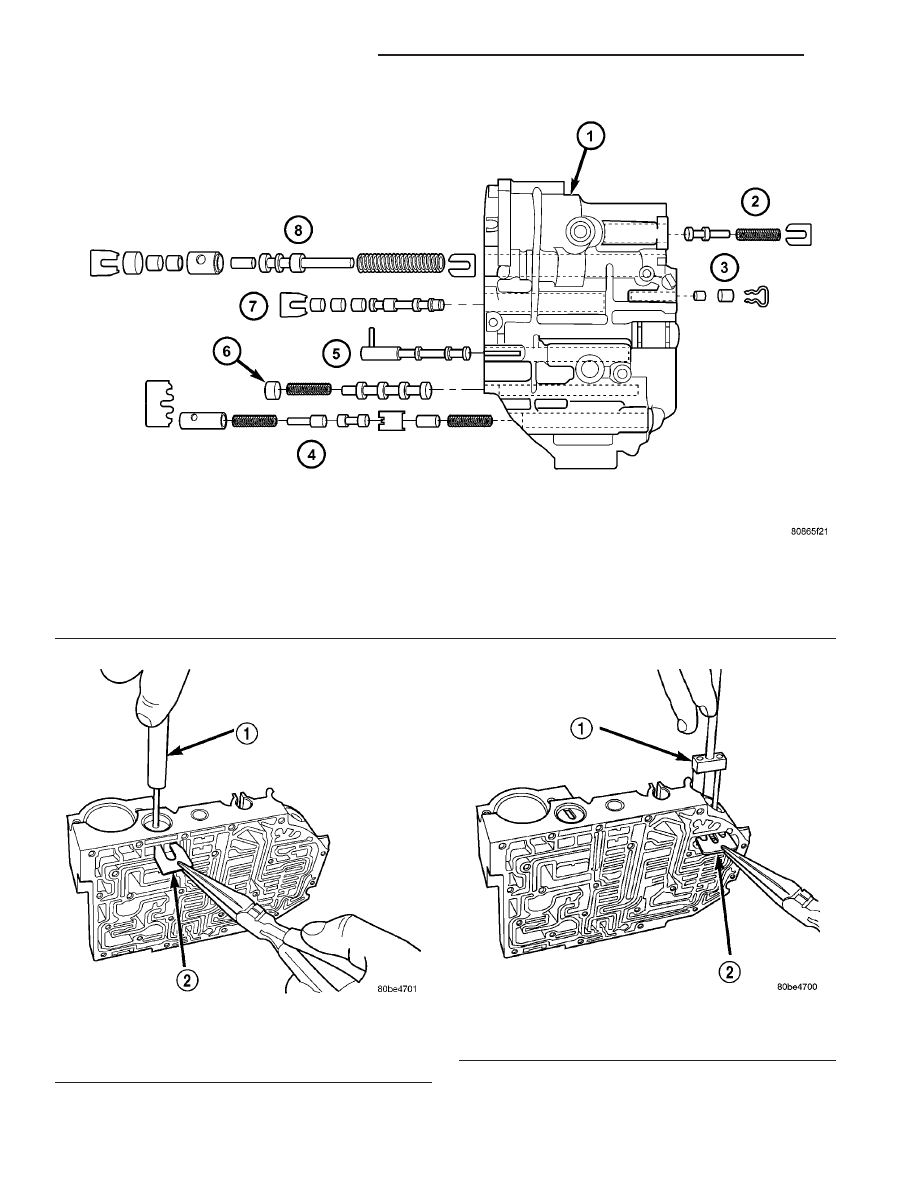

Fig. 399 Springs and Valves Location

1 - VALVE BODY

5 - MANUAL VALVE

2 - T/C REGULATOR VALVE

6 - CONVERTER CLUTCH SWITCH VALVE

3 - L/R SWITCH VALVE

7 - SOLENOID SWITCH VALVE

4 - CONVERTER CLUTCH CONTROL VALVE

8 - REGULATOR VALVE

Fig. 400 Install Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 401 Install Dual Retainer Plate using Tool 6301

1 - TOOL 6301
2 - RETAINER

21 - 310

40TE AUTOMATIC TRANSAXLE

PT

VALVE BODY (Continued)

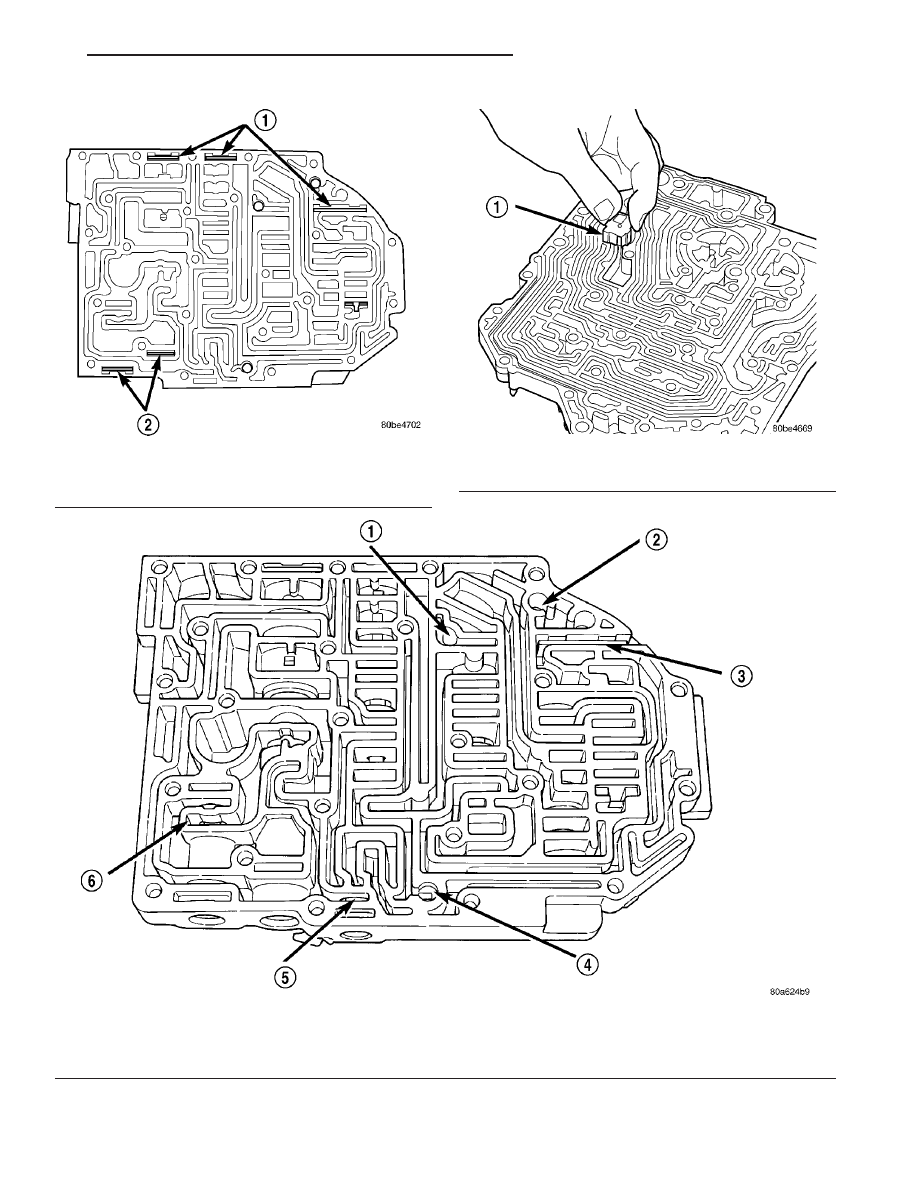

Fig. 402 Valve Retainer Location

1 - RETAINER
2 - RETAINER

Fig. 403 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 404 Install Thermal Valve

1 - THERMAL VALVE

PT

40TE AUTOMATIC TRANSAXLE

21 - 311

VALVE BODY (Continued)

(7) Install separator plate to valve body (Fig. 405).

(8) Install the overdrive clutch (#5) check valve to

separator plate (Fig. 406)

(9) Install oil screen to separator plate (Fig. 407).

(10) Install transfer plate to valve body and sepa-

rator plate. Make sure oil screen and #5 check valve
do not bind (Fig. 408).

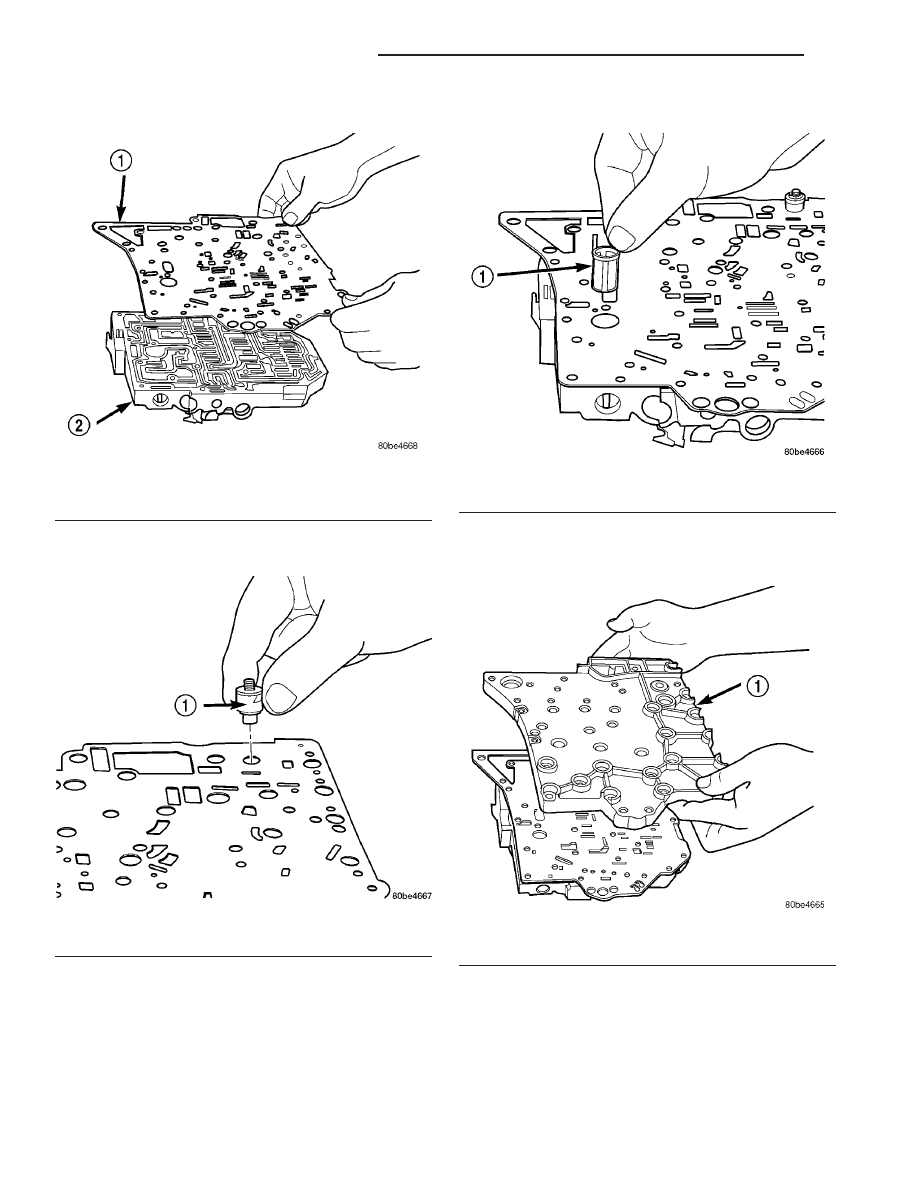

Fig. 405 Install Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

Fig. 406 Install Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 407 Install Oil Screen

1 - OIL SCREEN

Fig. 408 Install Transfer Plate

1 - TRANSFER PLATE

21 - 312

40TE AUTOMATIC TRANSAXLE

PT

VALVE BODY (Continued)

(11) Install twenty-four transfer plate to valve

body screws (Fig. 409) and torque to 5 N·m (45 in.
lbs.).

(12) Install 2/4 Accumulator components as shown

in (Fig. 410).

(13) Torque 2/4 Accumulator retainer to 5 N·m (45

in. lbs.) (Fig. 411).

(14) Install

Manual

Shaft/Rooster

Comb

and

Transmission Range Sensor (Fig. 412).

(15) Make sure Manual Valve control pin is con-

tained within the rooster comb slot (Fig. 413). Install
Transmission Range Sensor retaining screw (Fig.
413) and torque to 5 N·m (45 in. lbs.).

(16) Install manual shaft seal (Fig. 414).

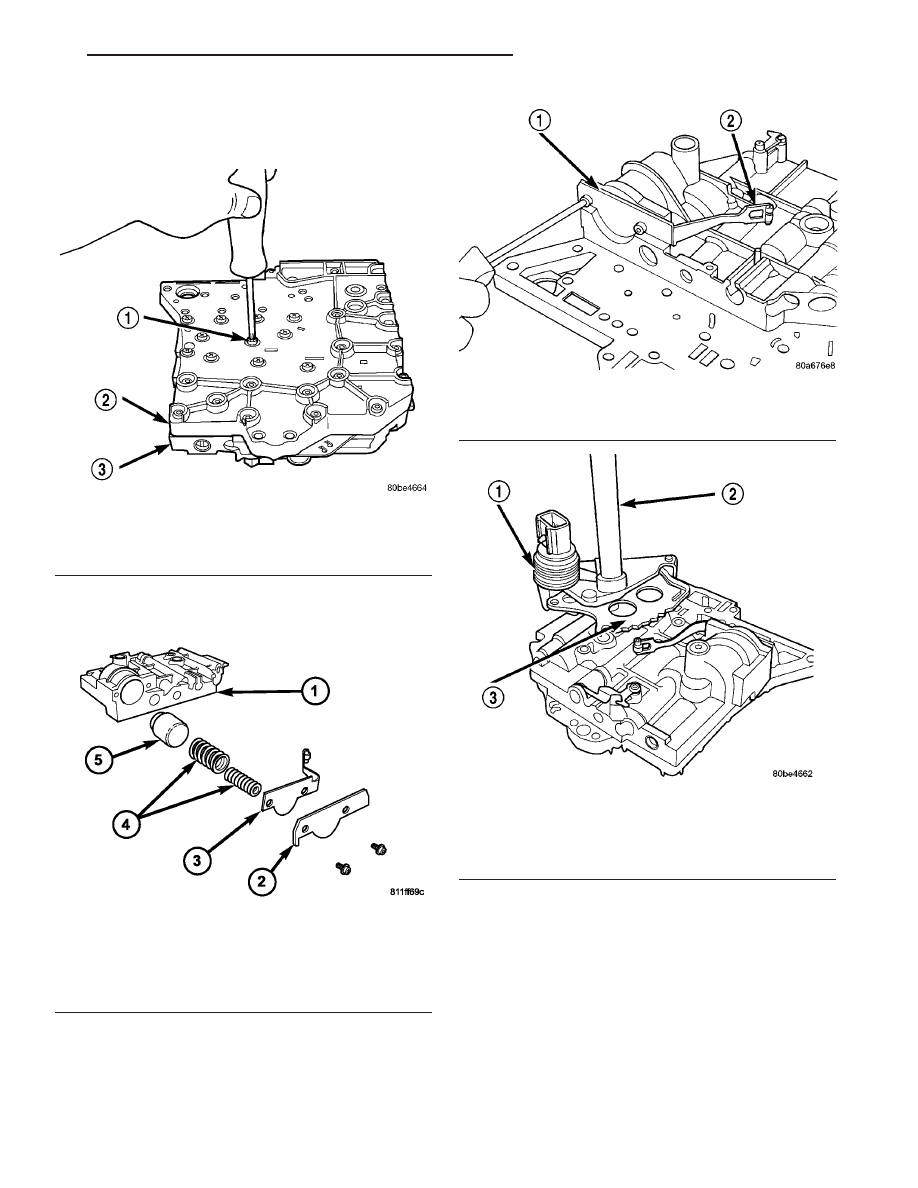

Fig. 409 Install Valve Body to Transfer Plate Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

Fig. 410 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - RETURN SPRINGS
5 - PISTON

Fig. 411 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

Fig. 412 Install Manual Shaft/Rooster Comb and

Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB

PT

40TE AUTOMATIC TRANSAXLE

21 - 313

VALVE BODY (Continued)
