DISASSEMBLY

(1) Remove 5th gear and synchronizer from input

shaft using Tool 8919 and bearing splitter (Fig. 175).

(2) Remove 5th gear needle bearing (Fig. 176) (Fig.

181).

(3) Remove 3rd & 4th gears, synchronizer, and 5th

gear bearing bushing using Tool 8919 and bearing
splitter (Fig. 177).

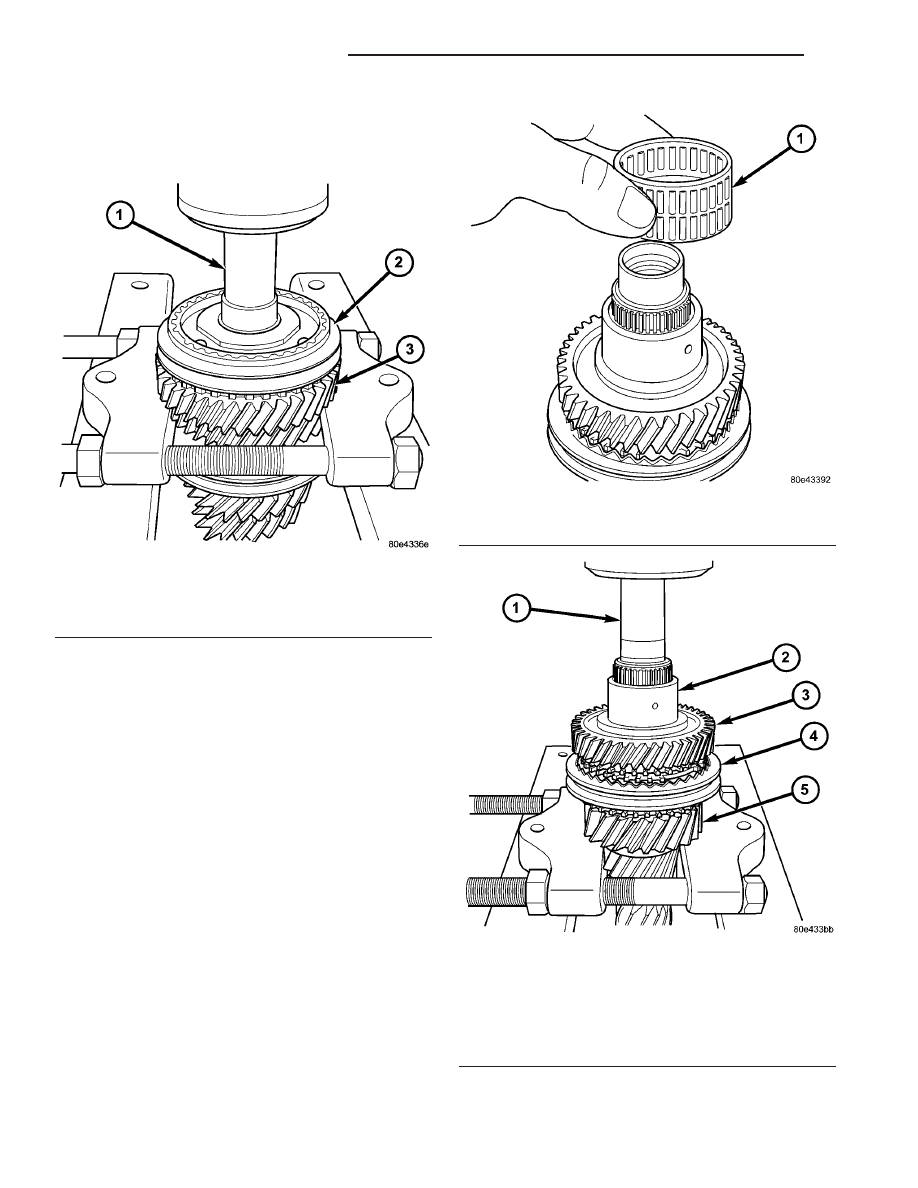

Fig. 175 5th Gear and Synchronizer Removal

1 - TOOL 8919
2 - 5TH GEAR SYNCHRONIZER
3 - 5TH GEAR

Fig. 176 5th Gear Needle Bearing Removal

1 - NEEDLE BEARING

Fig. 177 Bushing, 3rd/4th Gear and Synchronizer

Removal

1 - TOOL 8919
2 - 5TH GEAR BUSHING
3 - 4TH GEAR
4 - 3/4 SYNCHRONIZER
5 - 3RD GEAR

21 - 70

G288 MANUAL TRANSAXLE

PT

INPUT SHAFT (Continued)

(4) Remove both 3rd gear needle bearings and

thrust washer (Fig. 178) (Fig. 179).

(5) If necessary, remove 3rd gear thrust plate (Fig.

180).

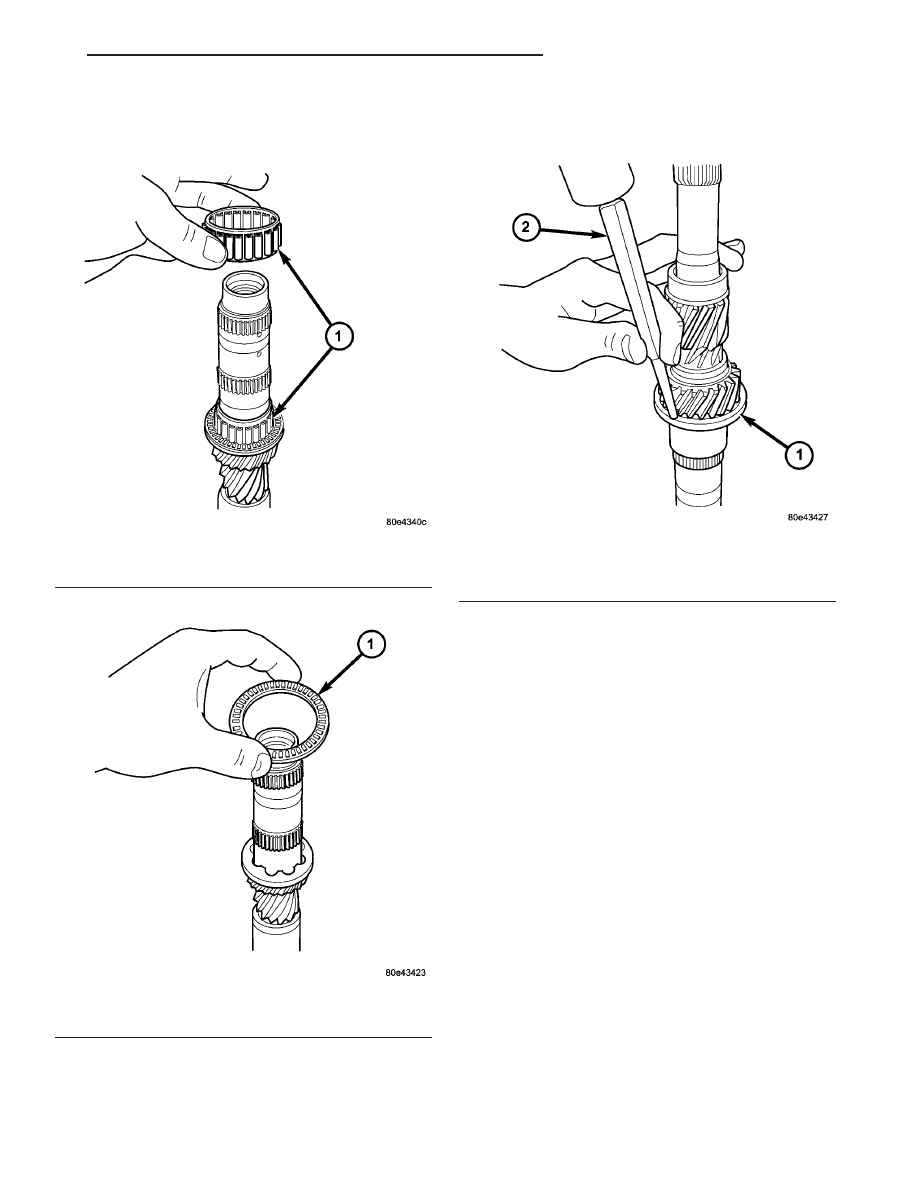

Fig. 178 3rd Gear Needle Bearing Removal

1 - NEEDLE BEARINGS

Fig. 179 3rd Gear Thrust Washer Removal

1 - THRUST WASHER

Fig. 180 Thrust Plate Removal

1 - THRUST PLATE
2 - PUNCH/DRIFT

PT

G288 MANUAL TRANSAXLE

21 - 71

INPUT SHAFT (Continued)

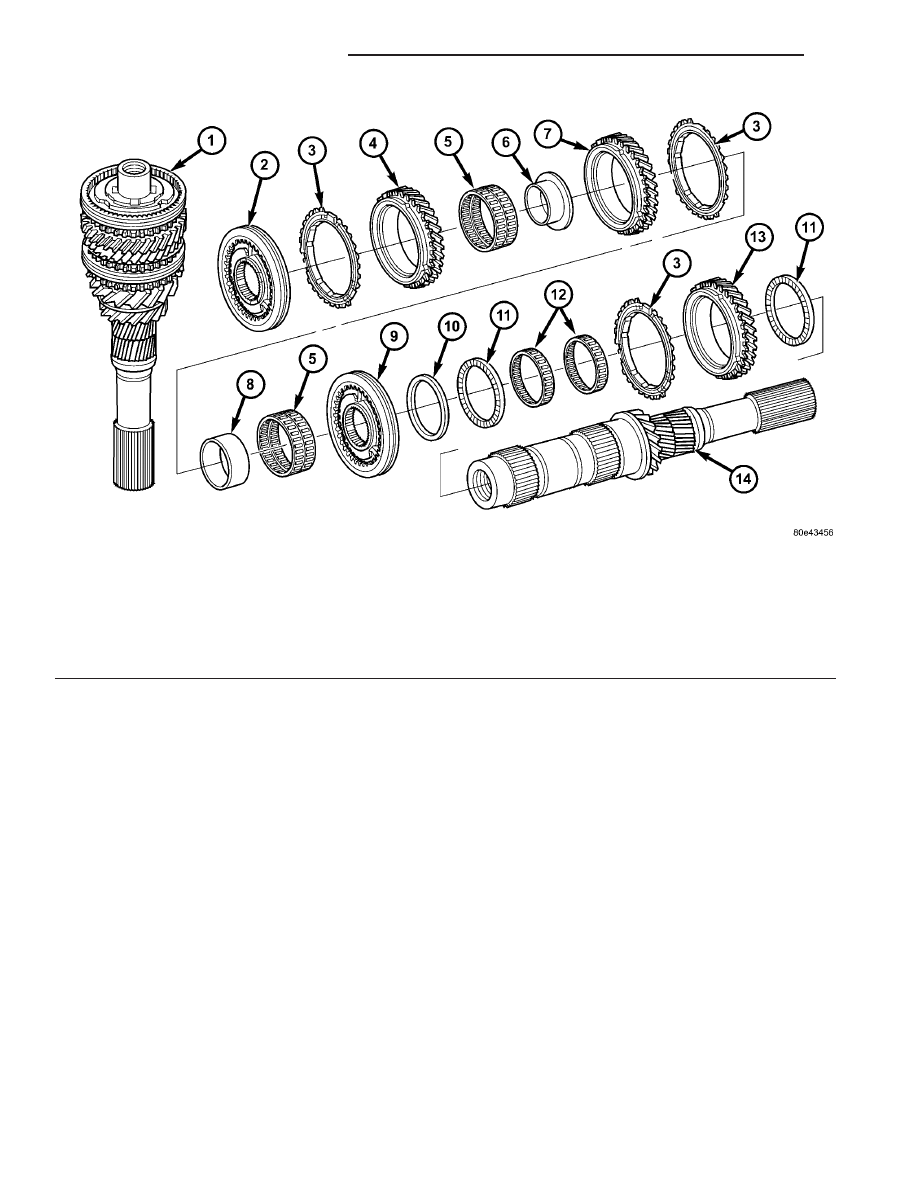

Fig. 181 Input Shaft Disassembly/Assembly

1 - INPUT SHAFT ASSEMBLY

8 - BUSHING

2 - SYNCRHONIZER (5TH GEAR)

9 - SYNCHRONIZER (4TH GEAR)

3 - BLOCKER RING

10 - THRUST WASHER

4 - 5TH GEAR

11 - THRUST BEARING

5 - NEEDLE BEARING

12 - NEEDLE BEARING

6 - BUSHING

13 - 3RD GEAR

7 - 4TH GEAR

14 - INPUT SHAFT

21 - 72

G288 MANUAL TRANSAXLE

PT

INPUT SHAFT (Continued)

ASSEMBLY

(1) Install 3rd gear thrust washer (Fig. 183) (Fig.

182).

(2) Install 3rd Gear needle bearings (Fig. 184).

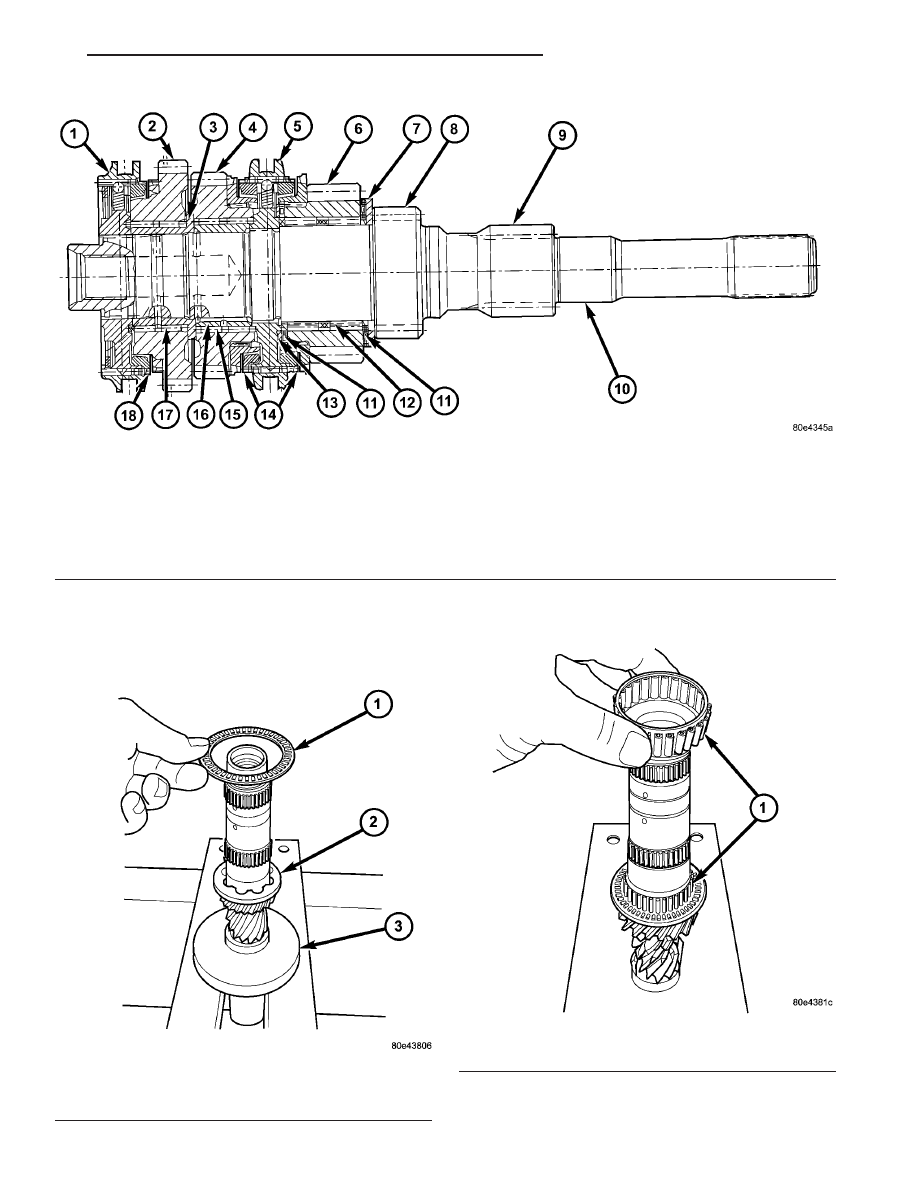

Fig. 182 Input Shaft Cross Section

1 - 5TH SYNCRHONIZER
2 - 5TH SPEED GEAR
3 - 5TH GEAR BUSHING
4 - 4TH SPEED GEAR
5 - 3/4 SYNCHRONIZER
6 - 3RD SPEED GEAR
7 - THRUST PLATE
8 - 2ND GEAR (FIXED)
9 - 1ST GEAR (FIXED)

10 - INPUT SHAFT
11 - THRUST WASHER
12 - 3RD GEAR BEARING
13 - THRUST WASHER
14 - BLOCKER RING
15 - 4TH GEAR BEARING
16 - BUSHING
17 - BEARING
18 - BLOCKER RING

Fig. 183 3rd Gear Thrust Bearing Installation

1 - THRUST BEARING
2 - THRUST PLATE
3 - TOOL 8917

Fig. 184 3rd Gear Needle Bearing Installation

1 - NEEDLE BEARINGS (2)

PT

G288 MANUAL TRANSAXLE

21 - 73

INPUT SHAFT (Continued)
