INSTALLATION

INSTALLATION - 2.0L/2.4L ENGINE

(1) Slide a hose clamp onto the power steering

fluid reservoir end of the hose far enough to clear the
molded fitting on the reservoir once the hose is
installed.

(2) Install the power steering return hose into the

engine compartment from the top. First, place the
reservoir end of the hose onto the molded fitting on
the power steering fluid reservoir, then route the rest
of the hose down the rear of the engine (Fig. 50).

(3) Expand the hose clamp and slide it onto the

fluid reservoir fitting. Secure the clamp once it is
past the bead formed into the fluid reservoir fitting.

(4) Raise the vehicle.

CAUTION: The power steering fluid hoses must
remain away from the exhaust system, vehicle com-
ponents, and unfriendly surfaces that can cause
possible damage to the power steering hoses.

(5) Using a lint free towel, wipe clean the open

power steering hose end and the power steering fluid
cooler tube.

(6) Install a hose clamp onto the end of the hose

far enough to clear the fitting on the steering gear or
cooler once the hose is installed.

(7) Slide the hose onto the end of the cooler tube

(Fig. 49) (Fig. 26). Install the hose clamp past the
bead formed into the end of the cooler tube and
secure in place.

(8) Lower the vehicle.
(9) Perform the POWER STEERING PUMP INI-

TIAL OPERATION procedure. (Refer to 19 - STEER-
ING/PUMP - STANDARD PROCEDURE)

(10) Check for leaks at all hose connections.

INSTALLATION - 2.4L TURBO

(1) Slide hose clamp onto power steering fluid res-

ervoir end of return hose far enough to clear molded
fitting on reservoir once hose is installed.

(2) Install power steering return hose into engine

compartment from top. Place reservoir end of hose
onto molded fitting on fluid reservoir (Fig. 44).

(3) Expand hose clamp and slide it onto fluid res-

ervoir fitting. Secure clamp once it is past bead
formed into fluid reservoir fitting.

(4) Install radiator closure panel and fasten it in

place (Fig. 42).

(5) Install ambient temperature sensors on radia-

tor closure panel (Fig. 41).

(6) Install hood-opening weather-strip across radi-

ator closure panel.

(7) Install grille on front of vehicle (Fig. 40).
(8) Raise vehicle.

(9) Position hose clamp onto end of return hose (to

reservoir) far enough to clear fitting on internal
cooler located within radiator portion of cooling mod-
ule.

(10) Slide return hose onto internal cooler fitting

(Fig. 46). Install hose clamp on hose past bead
formed into end of fitting and secure in place.

(11) Lower vehicle.
(12) Perform POWER STEERING PUMP INITIAL

OPERATION procedure. (Refer to 19 - STEERING/
PUMP - STANDARD PROCEDURE)

(13) Check for leaks.

INSTALLATION - 2.2L DIESEL

(1) Slide hose clamp onto power steering fluid res-

ervoir end of return hose far enough to clear molded
fitting on reservoir once hose is installed.

(2) Install return hose into engine compartment

from top. First, place reservoir end of hose onto
molded fitting on reservoir, then route remainder of
hose down rear of transaxle (Fig. 51).

(3) Expand hose clamp and slide it onto fluid res-

ervoir fitting. Secure clamp once it is past bead
formed into fluid reservoir fitting.

(4) Install return hose into routing clip (Fig. 51).
(5) Raise vehicle.

CAUTION: Power steering fluid hoses must remain
away from exhaust system, vehicle components,
and unfriendly surfaces that can cause possible
damage to power steering hoses.

(6) Using lint free towel, wipe clean open power

steering hose end and power steering gear hose fit-
ting.

(7) Install hose clamp onto the end of the hose far

enough to clear fitting on the steering gear once hose
is installed.

(8) Slide hose onto end of the steering gear hose

fitting (Fig. 35). Install hose clamp past bead formed
into end of hose fitting and secure in place.

(9) Lower vehicle.
(10) Install engine air cleaner. (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - INSTALLATION)

(11) Perform POWER STEERING PUMP INITIAL

OPERATION procedure. (Refer to 19 - STEERING/
PUMP - STANDARD PROCEDURE)

(12) Check for leaks at all hose connections.

19 - 58

PUMP

PT

HOSE - POWER STEERING RETURN (Continued)

HOSE - POWER STEERING
SUPPLY

REMOVAL

REMOVAL - 2.0L/2.4L ENGINE

NOTE: Before proceeding, (Refer to 19 - STEERING
- WARNING).

(1) Siphon as much fluid as possible from the

power steering fluid reservoir.

(2) Remove the grille from the front of the vehicle

(Fig. 52).

(3) Remove the hood-opening weather-strip from

across the radiator closure panel.

(4) Remove the ambient temperature sensor from

the radiator closure panel (Fig. 53).

(5) Remove the fasteners securing the radiator clo-

sure panel in place (Fig. 54), then remove the panel.

(6) Remove the clamp securing the supply hose to

the power steering pump supply fitting (Fig. 55),
then remove the hose from the supply fitting.

(7) Remove the hose clamp securing the supply

hose to the power steering fluid reservoir (Fig. 56).
Slide the hose off the end of the reservoir fitting and
remove from vehicle.

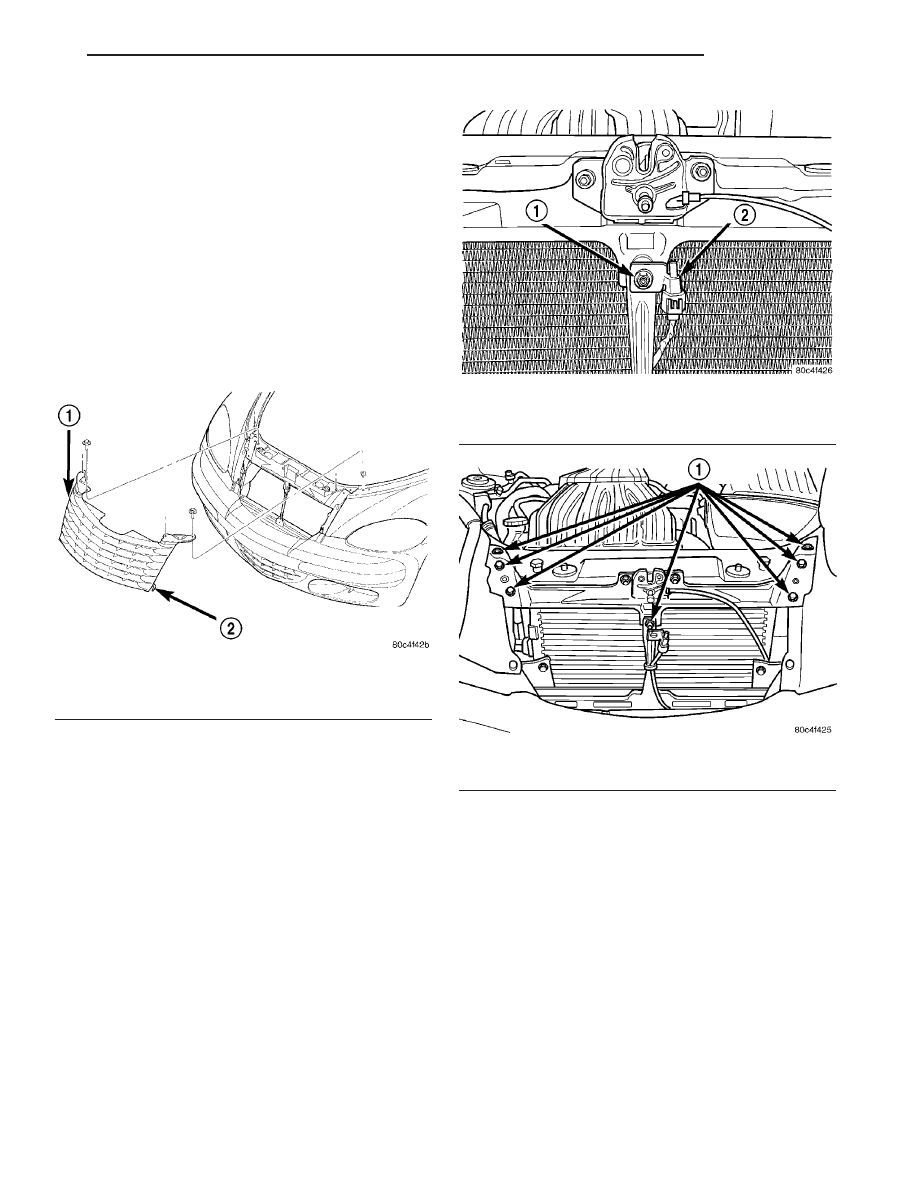

Fig. 52 Grille Attachment

1 - GRILLE
2 - RETAINER

Fig. 53 Ambient Temperature Sensor

1 - FASTENER
2 - SENSOR

Fig. 54 Radiator Closure Panel

1 - FASTENERS

PT

PUMP

19 - 59

REMOVAL - 2.2L DIESEL

NOTE: Before proceeding, (Refer to 19 - STEERING
- WARNING).

(1) Disconnect battery negative (-) terminal.
(2) Remove engine top appearance cover (Fig. 57).
(3) Siphon as much fluid as possible from power

steering fluid reservoir.

(4) Remove radiator fan. (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - REMOVAL)

(5) Remove clamp securing supply hose to power

steering pump supply fitting (Fig. 58), then remove
hose from fitting.

(6) Remove hose clamp securing supply hose to

power steering fluid reservoir (Fig. 58). Slide the
hose off the end of the reservoir fitting and remove
from vehicle.

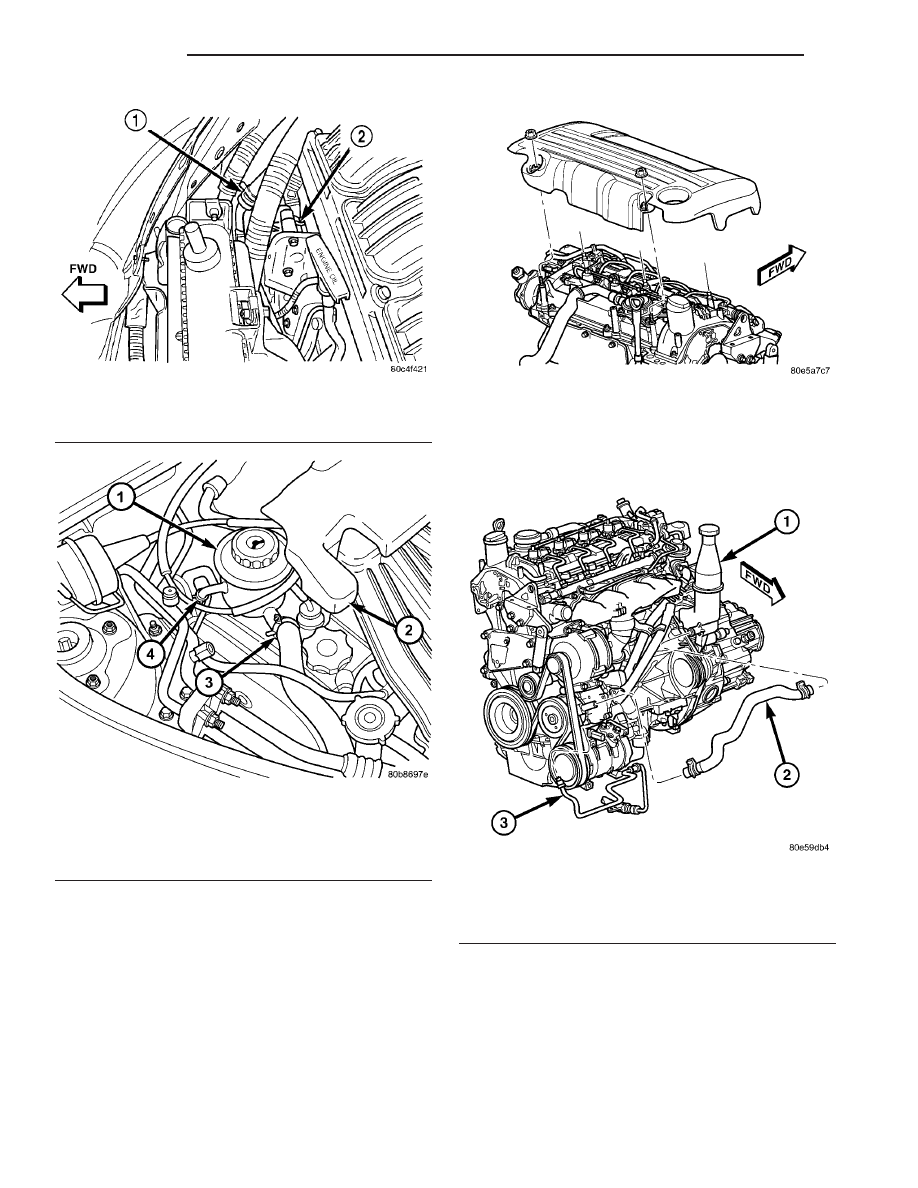

Fig. 55 Supply Hose At Pump

1 - SUPPLY HOSE CLAMP
2 - POWER STEERING PUMP

Fig. 56 Hose Connection At Reservoir

1 - POWER STEERING FLUID RESERVOIR
2 - ENGINE COVER
3 - SUPPLY HOSE
4 - RETURN HOSE

Fig. 57 Engine Top Cover Mounting

Fig. 58 Hoses At Pump And Reservoir

1 - FLUID RESERVOIR
2 - SUPPLY HOSE
3 - PRESSURE HOSE

19 - 60

PUMP

PT

HOSE - POWER STEERING SUPPLY (Continued)

INSTALLATION

INSTALLATION - 2.0L/2.4L ENGINE

(1) Slide hose clamps onto both ends of the power

steering fluid supply hose far enough to clear the fit-
tings on the reservoir and pump once the hose is
installed.

(2) Install the power steering supply hose into the

engine compartment. First, route the pump end of
the hose down to the pump supply fitting, then place
the reservoir end of the hose onto the fitting of the
power steering fluid reservoir (Fig. 56).

(3) Expand the hose clamp at the fluid reservoir

and slide it over the hose and fitting. Secure the
clamp once it is past the bead formed into the fluid
reservoir fitting.

(4) Expand the remaining hose clamp and slide it

over the hose and pump supply fitting (Fig. 55).
Secure the clamp once it is past the bead formed into
the fluid supply fitting.

CAUTION: Make sure the hose routing is above the
engine timing chain cover. The power steering fluid
supply hose must remain clear of any unfriendly
surface that can cause possible damage to it.

(5) Install the radiator closure panel and fasten it

in place (Fig. 54).

(6) Install the ambient temperature sensor on the

radiator closure panel (Fig. 53).

(7) Install the hood-opening weather-strip across

the radiator closure panel.

(8) Install the grille on the front of the vehicle

(Fig. 52).

(9) Perform the POWER STEERING PUMP INI-

TIAL OPERATION procedure. (Refer to 19 - STEER-
ING/PUMP - STANDARD PROCEDURE)

(10) Check for leaks at all hose connections.

INSTALLATION - 2.2L DIESEL

(1) Slide hose clamps onto both ends of power

steering fluid supply hose far enough to clear fittings
on reservoir and pump once hose is installed.

(2) Install power steering supply hose into engine

compartment. First, route pump end of hose down to
pump onto supply fitting, then place reservoir end of
hose onto fitting of power steering fluid reservoir
(Fig. 58).

(3) Expand hose clamp at fluid reservoir end and

slide it over hose and fitting. Secure clamp once it is
past bead formed into fluid reservoir fitting.

(4) Expand remaining hose clamp and slide it over

hose and pump supply fitting (Fig. 58). Secure clamp
once it is past bead formed into fluid supply fitting.

(5) Install radiator fan. (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - INSTALLATION)

(6) Install engine top appearance cover (Fig. 57).
(7) Perform POWER STEERING PUMP INITIAL

OPERATION procedure. (Refer to 19 - STEERING/
PUMP - STANDARD PROCEDURE)

(8) Check for leaks at all hose connections.

PULLEY

REMOVAL - 2.2L DIESEL

NOTE: Before proceeding, (Refer to 19 - STEERING
- WARNING).

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(2) Remove lower engine compartment silencer

assembly and accessory drive belt splash shield (Fig.
59).

(3) Remove accessory drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELT

-

REMOVAL).

(4) Remove 3 bolts securing pulley to power steer-

ing pump (Fig. 60). Remove pulley.

INSTALLATION - 2.2L DIESEL

(1) Install pump drive pulley (Fig. 60). Tighten

three mounting bolts to a torque of 28 N·m (21 ft.
lbs.).

(2) Install accessory drive belt. (Refer to 7 - COOL-

ING/ACCESSORY DRIVE/DRIVE BELT - INSTAL-
LATION)

(3) Install

lower

engine

compartment

silencer

assembly and drive belt splash shield (Fig. 59).

(4) Lower vehicle.

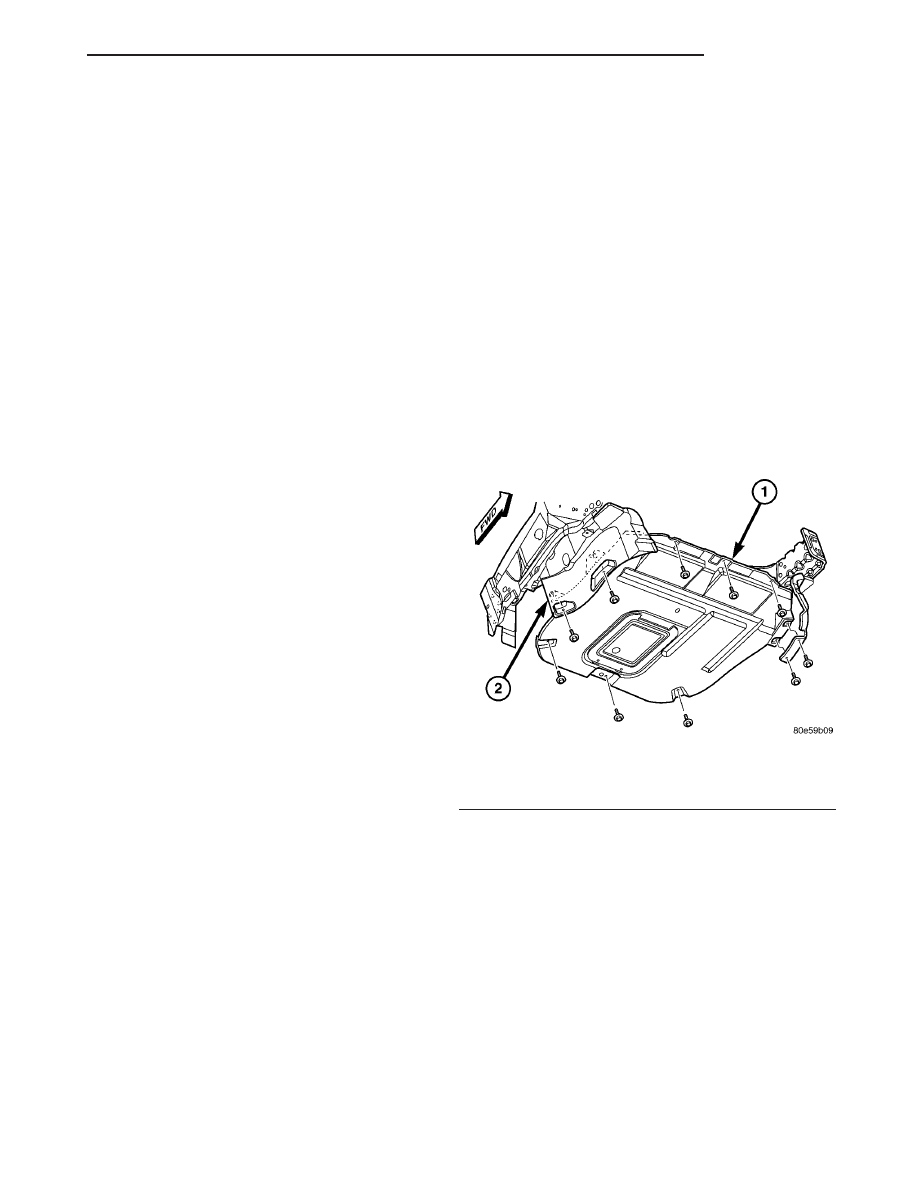

Fig. 59 Engine Compartment Lower Silencer

1 - ENGINE COMPARTMENT SILENCER
2 - ACCESSORY DRIVE BELT SPLASH SHIELD
