INSTALLATION - 1/2 DOWNSTREAM

The downstream heated oxygen sensor threads into

the exhaust pipe behind the catalytic convertor (Fig.
43).

(1) After removing the sensor, the exhaust mani-

fold threads must be cleaned with an 18 mm X 1.5 +
6E tap. If reusing the original sensor, coat the sensor
threads with an anti-seize compound such as Loctite

t

771-64 or equivalent. New sensors have compound on
the threads and do not require an additional coating.
Tighten the sensor to 28 N·m (20 ft. lbs.) torque.

(2) Connect sensor electrical harness to clips along

body.

(3) Connect electrical connector to sensor.
(4) Lower vehicle.
(5) Install the negative battery cable.
(6) Install the air cleaner lid and makeup air hose.

INSTALLATION - 1/1 UPSTREAM - 1.6L

(1) After removing the sensor, the exhaust mani-

fold threads must be cleaned with an 18 mm X 1.5 +
6E tap. If reusing the original sensor, coat the sensor
threads with an anti-seize compound such as Loctite

t

771-64 or equivalent. New sensors have compound on
the threads and do not require an additional coating.
Tighten the sensor to 28 N·m (20 ft. lbs.) torque.

(2) Install sensor using an oxygen sensor crow foot

wrench such as Snap-On tool YA8875 or equivalent

(3) Connect electrical connector to sensor.
(4) Install the negative battery cable.
(5) Install the air cleaner lid and makeup air hose.

INSTALLATION - 1/2 DOWNSTREAM - 1.6L

The downstream heated oxygen sensor threads into

the exhaust pipe behind the catalytic convertor (Fig.
46).

(1) After removing the sensor, the exhaust mani-

fold threads must be cleaned with an 18 mm X 1.5 +
6E tap. If reusing the original sensor, coat the sensor
threads with an anti-seize compound such as Loctite

t

771-64 or equivalent. New sensors have compound on
the threads and do not require an additional coating.
Tighten the sensor to 28 N·m (20 ft. lbs.) torque.

(2) Install sensor using an oxygen sensor crow foot

wrench such as Snap-On tool YA8875 or equivalent

(3) Connect sensor electrical harness to clips along

body.

(4) Connect electrical connector to sensor.
(5) Lower vehicle.
(6) Install the negative battery cable.
(7) Install the air cleaner lid and makeup air hose.

INSTALLATION - 2.4L TURBO/2.4L SRT-4

(1) Install O2 sensor (Fig. 48) using an oxygen sen-

sor crow foot wrench such as Snap-On tool YA8875 or
equivalent and tighten to N·m 28 (20 ft. lbs.).

(2) Route O2 sensor wire (Fig. 49) above the heat

shield for the generator and away from the exhaust
manifold.

(3) Lower vehicle.
(4) Connect and lock the O2S connector. It is on

the passenger side near the EVAP purge solenoid.

(5) Connect the negative battery cable.

THROTTLE BODY

DESCRIPTION

The throttle body mounts to the intake manifold.

The throttle position sensor and idle air control
motor attach to the throttle body (Fig. 50).

OPERATION

Filtered air from the air cleaner enters the intake

manifold through the throttle body. The throttle body
contains an air control passage controlled by an Idle
Air Control (IAC) motor. The air control passage is
used to supply air for idle conditions. A throttle valve
(plate) is used to supply air for above idle conditions.

Certain sensors are attached to the throttle body.

The accelerator pedal cable, speed control cable are
connected to the throttle body cam.

A (factory adjusted) set screw is used to mechani-

cally limit the position of the throttle body throttle
plate. Never attempt to adjust the engine idle
speed using this screw. All idle speed functions are
controlled by the PCM.

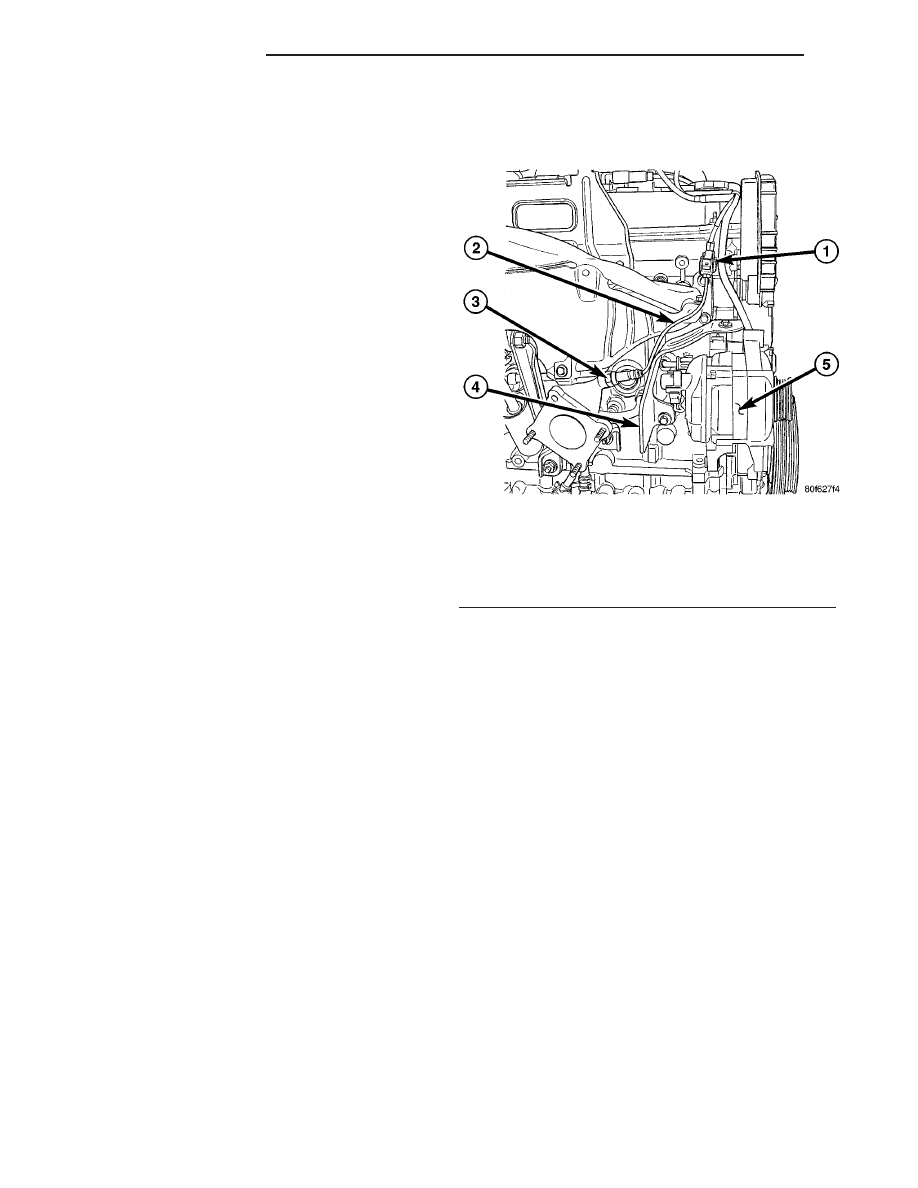

Fig. 49 O2 WIRE ROUTING

1 - O2 Sensor Electrical Connector
2 - Wire routing
3 - O2 Sensor
4 - Heat Shield
5 - Generator

14 - 44

FUEL INJECTION

PT

O2 SENSOR (Continued)

REMOVAL

REMOVAL - 2.0, 2.4L

(1) Remove the air cleaner lid, disconnect the inlet

air temperature sensor and makeup air hose.

(2) Remove the negative battery cable.
(3) Remove the engine cover or throttle control

shield if equipped.

(4) Remove throttle cable from the throttle body

cam (Fig. 51)and (Fig. 52).

(5) Lift the retaining tabs on the cable and slide

cable out of bracket.

(6) If equipped with speed control, remove speed

control cable from throttle lever by sliding clasp out
hole used for throttle cable.

(7) Remove EVAP purge hose from nipple on throt-

tle body.

(8) Remove the electrical connectors from the

throttle position sensor and idle air control motor.

(9) Remove

2

screws

holding

cable

mounting

bracket and support bracket.

(10) Remove throttle body mounting bolts (Fig.

53).

Fig. 50 Throttle Body—2.4L Engines

1 - IAC
2 - PCM
3 - TPS

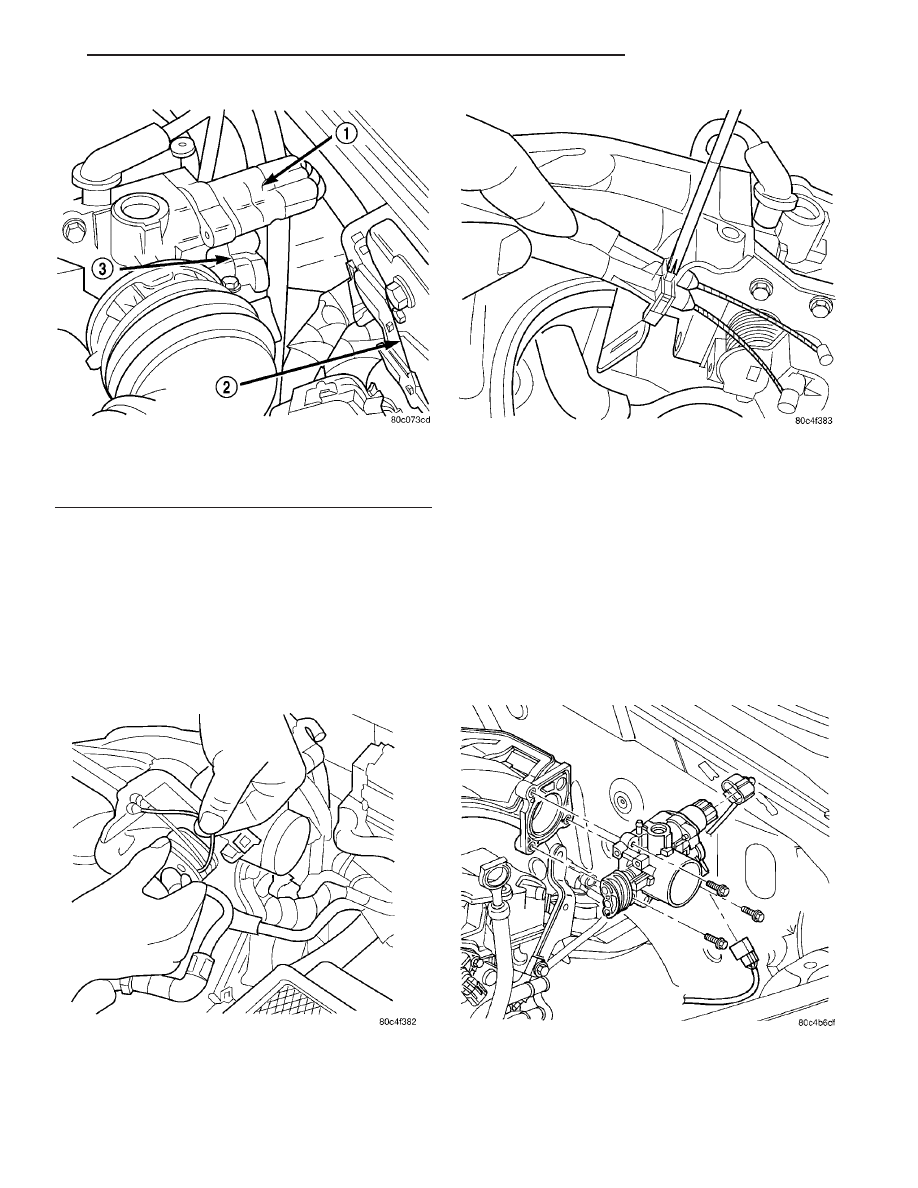

Fig. 51 Throttle Cable Attachment to Throttle Body

Fig. 52 Disconnecting Throttle Cable

Fig. 53 Throttle Body Bolts

PT

FUEL INJECTION

14 - 45

THROTTLE BODY (Continued)

(11) Lift throttle body straight up and away to

remove the throttle body (Fig. 54).

REMOVAL - 1.6L

If any components on the throttle body are bad, the

throttle body has to be replaced, except the seal to
the intake manifold. There is no serviceable compo-
nent on the throttle body.

(1) Remove air cleaner cover.
(2) Disconnect the negative battery cable.
(3) Disconnect the electrical connetor (Fig. 55).
(4) Remove the purge hose from throttle body.

(5) Remove the 4 bolts from throttle body (Fig. 56).
(6) Remove throttle body.

REMOVAL - 2.4L TURBO

(1) Disconnect the negative battery cable.
(2) Unlock and disconnect the electrical connector

for the inlet air temperature sensor.

(3) Unlock and disconnect the electrical connectors

from the idle air control motor and throttle position
sensor.

(4) Remove the throttle control shield (Fig. 57).

(5) Remove the throttle cable from the throttle

body cam (Fig. 58).

(6) If equipped with speed control, remove speed

control cable from the throttle cam by sliding clasp
out hole used for throttle cable.

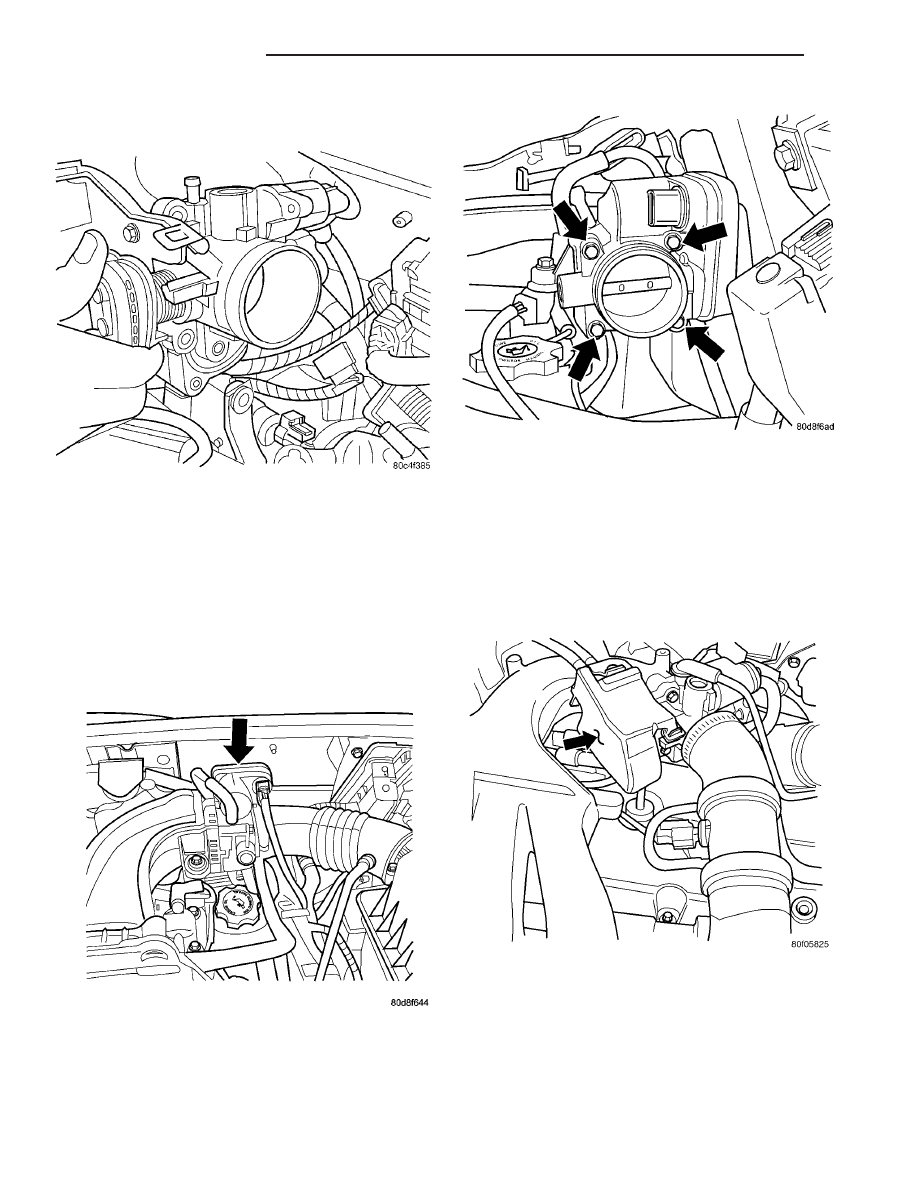

Fig. 54 Throttle Body Removal/Installation

Fig. 55 THROTTLE BODY

Fig. 56 THROTTLE BODY BOLTS

Fig. 57 THROTTLE CONTROL SHIELD - 2.4L TURBO

14 - 46

FUEL INJECTION

PT

THROTTLE BODY (Continued)

(7) Remove the 2 screws for the throttle cable

bracket.

(8) Remove bracket (Fig. 59).

(9) Disconnect the throttle body inlet hose and

remove from throttle body.

(10) Disconnect the purge hose from the throttle

body.

(11) Remove the 3 bolts from the throttle body

(Fig. 60).

(12) Remove the throttle body (Fig. 61).
(13) Clean and replace gasket (Fig. 62).

INSTALLATION

INSTALLATION - 2.0, 2.4L

(1) Attach electrical connectors to idle air control

motor and throttle position sensor.

(2) Make sure that the throttle body gasket is in

place in the manifold.

(3) Position throttle body on intake and install

mounting bolts (Fig. 54). Do Not tighten bolts at this
time.

(4) Install throttle cable bracket. Do Not tighten

bolts at this time.

(5) Tighten throttle body bolts to 11.8 ±2.25 N·m

(105 ±20 in. lbs.) torque.

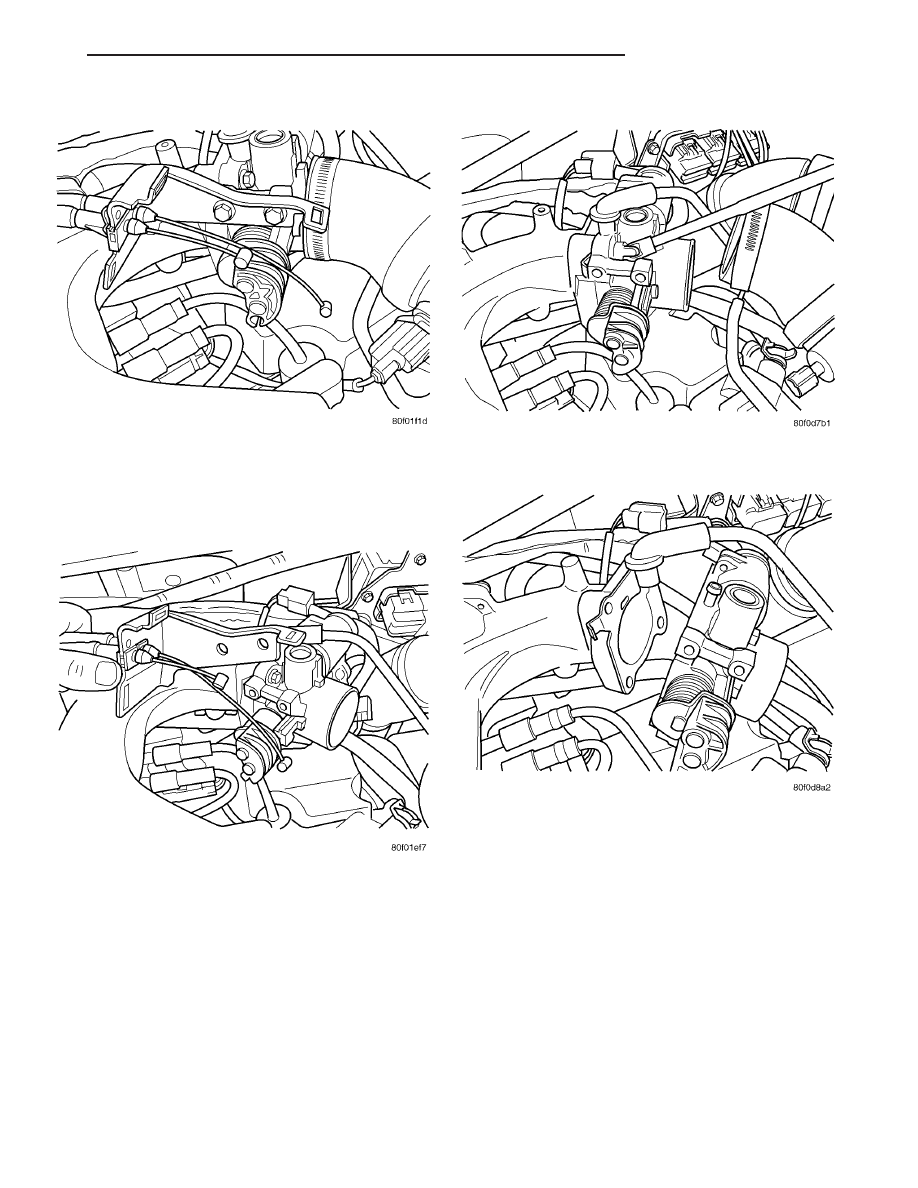

Fig. 58 THROTTLE CABLES

Fig. 59 THROTTLE CABLE BRACKET

Fig. 60 THROTTLE BODY BOLTS - 2.4L TURBO

Fig. 61 THROTTLE BODY - 2.4L TURBO

PT

FUEL INJECTION

14 - 47
