(5) Disconnect idle air control (IAC) motor and

throttle position sensor connectors.

(6) Disconnect the MAP sensor connector (Fig.

142).

(7) Remove the throttle control shield (Fig. 143).

(8) Remove the throttle cable from the throttle

body lever (Fig. 144).

(9) If equipped with speed control, remove speed

control cable from the throttle lever by sliding clasp
out hole used for throttle cable.

(10) Remove the 2 screws for the throttle cable

bracket.

(11) Reposition throttle cable bracket (Fig. 145).

(12) Remove intake manifold cover.

NOTE: To remove intake manifold cover, start with
clips near throttle body.

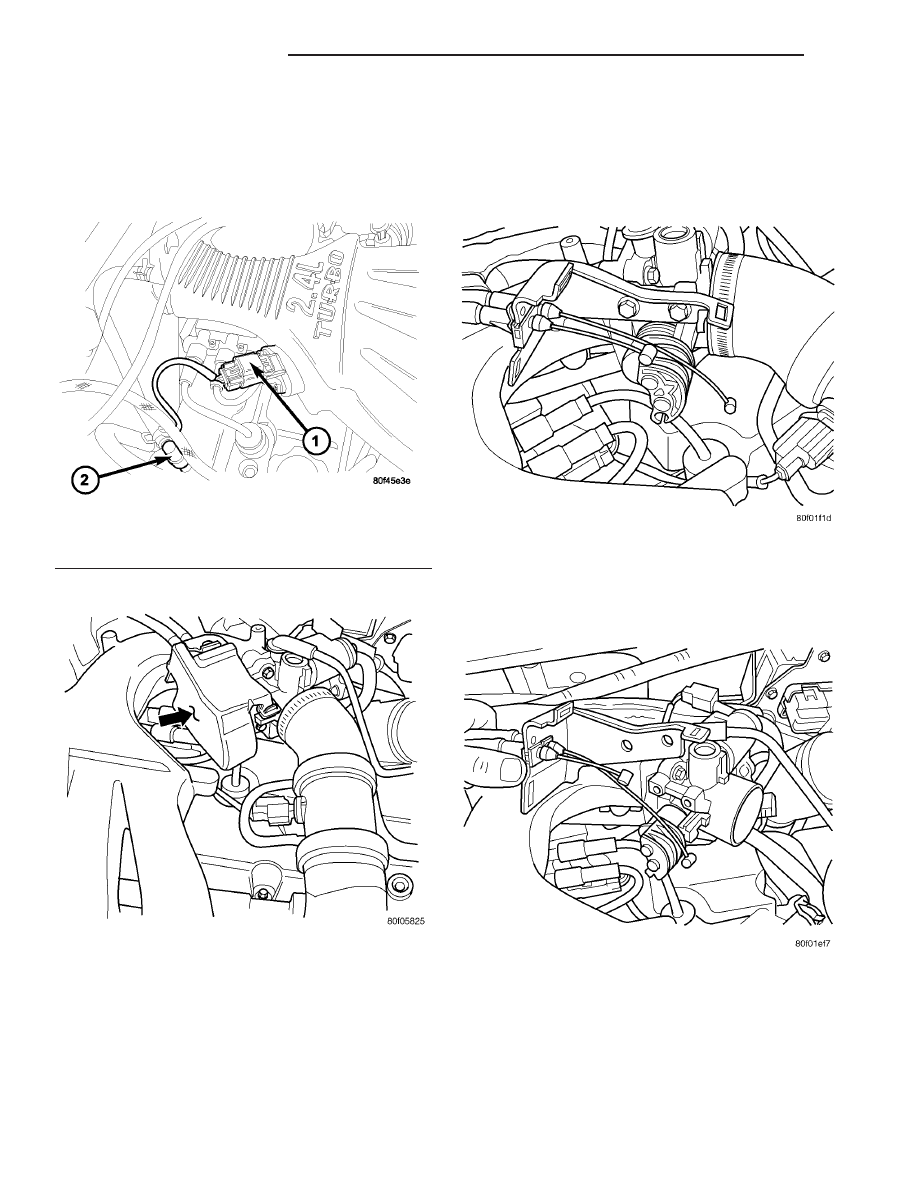

Fig. 142 MAP Sensor - 2.4L Turbo

1 - MAP SENSOR

Fig. 143 Throttle Control Shield 2.4L Turbo

Fig. 144 Throttle Cables - 2.4L Turbo

Fig. 145 Throttle Cable Bracket - 2.4L Turbo

9 - 148

ENGINE 2.4L DOHC

PT

INTAKE MANIFOLD (Continued)

(13) Disconnect brake booster hose and PCV hose

from intake manifold (Fig. 146).

(14) Disconnect purge solenoid hose from throttle

body (Fig. 146).

(15) Remove intake manifold cover.
(16) Remove

upper

intake

manifold

support

bracket (Fig. 147).

(17) Remove upper intake manifold fasteners (Fig.

152).

(18) Remove upper intake manifold.
(19) If further service is required, cover the lower

intake manifold openings to prevent foreign materi-
als from entering the engine (Fig. 139).

LOWER INTAKE MANIFOLD

WARNING: RELEASE FUEL SYSTEM PRESSURE
BEFORE SERVICING SYSTEM COMPONENTS. SER-
VICE VEHICLES IN WELL VENTILATED AREAS AND
AVOID IGNITION SOURCES. NEVER SMOKE WHILE
SERVICING THE VEHICLE.

NOTE: Turbo charged engines could be equiped
with either an aluminum or a plastic intake mani-
fold.

(1) Perform fuel system pressure release procedure

before attempting any repairs (Refer to 14 -
FUEL SYSTEM/FUEL DELIVERY - STANDARD
PROCEDURE).

(2) Disconnect negative battery cable.
(3) Remove upper intake manifold (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

UPPER - REMOVAL).

(4) Partially drain cooling system below thermo-

stat level (Refer to 7 - COOLING/ENGINE - STAN-
DARD PROCEDURE).

(5) Remove upper radiator hose.
(6) Remove coolant outlet connector and thermo-

stat

(Refer

to

7

-

COOLING/ENGINE/ENGINE

COOLANT THERMOSTAT - REMOVAL).

(7) Disconnect the fuel supply line quick connect at

the fuel rail assembly (Refer to 14 - FUEL SYSTEM/
FUEL DELIVERY/QUICK CONNECT FITTING -
STANDARD PROCEDURE).

WARNING: WRAP SHOP TOWELS AROUND HOSE
TO CATCH ANY GASOLINE SPILLAGE.

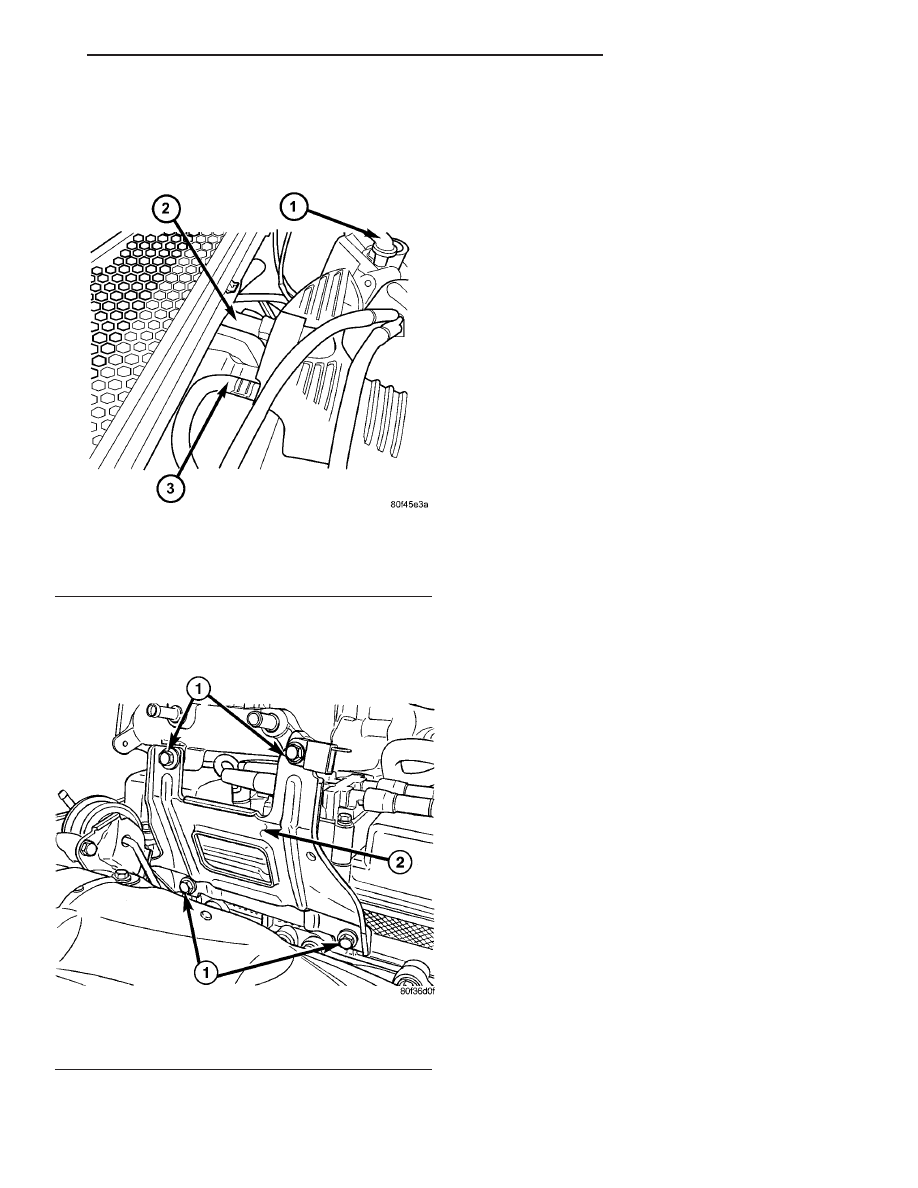

Fig. 146 Vacuum Hoses - 2.4L Turbo

1 - PURGE SOLENOID HOSE
2 - BRAKE BOOSTER HOSE
3 - PCV HOSE

Fig. 147 Support Bracket

1 - FASTENERS
2 - UPPER INTAKE MANIFOLD SUPPORT BRACKET

PT

ENGINE 2.4L DOHC

9 - 149

INTAKE MANIFOLD (Continued)

(8) Disconnect fuel injector wiring harness.
(9) Remove screw attaching the oil dipstick tube to

lower intake manifold (Fig. 148) or (Fig. 149).

(10) Turbocharger Equipped Engine: Remove

fasteners for lower intake manifold support bracket
(Fig. 149).

(11) Remove lower intake manifold fasteners (Fig.

154).

(12) Remove lower intake manifold.

CLEANING

(1) Discard gasket(s).
(2) Clean all sealing surfaces.

INSPECTION

(1) Inspect

manifold

for

cracks,

distortion,

or

mounting surface warpage. Replace manifold if nec-
essary.

(2) Inspect manifold gasket for surface damage or

excessive swelling. Replace gaskets as necessary.

INSTALLATION

UPPER INTAKE MANIFOLD

Non-Turbo

(1) If lower intake manifold was covered during

service, remove cover (Fig. 139).

(2) Clean all sealing surfaces. Replace seals as nec-

essary.

(3) Position new seals on manifold.
(4) Position upper intake manifold on lower intake

manifold. Tighten upper intake manifold fasteners to
12 N·m (105 in. lbs.) in sequence shown in (Fig. 150).

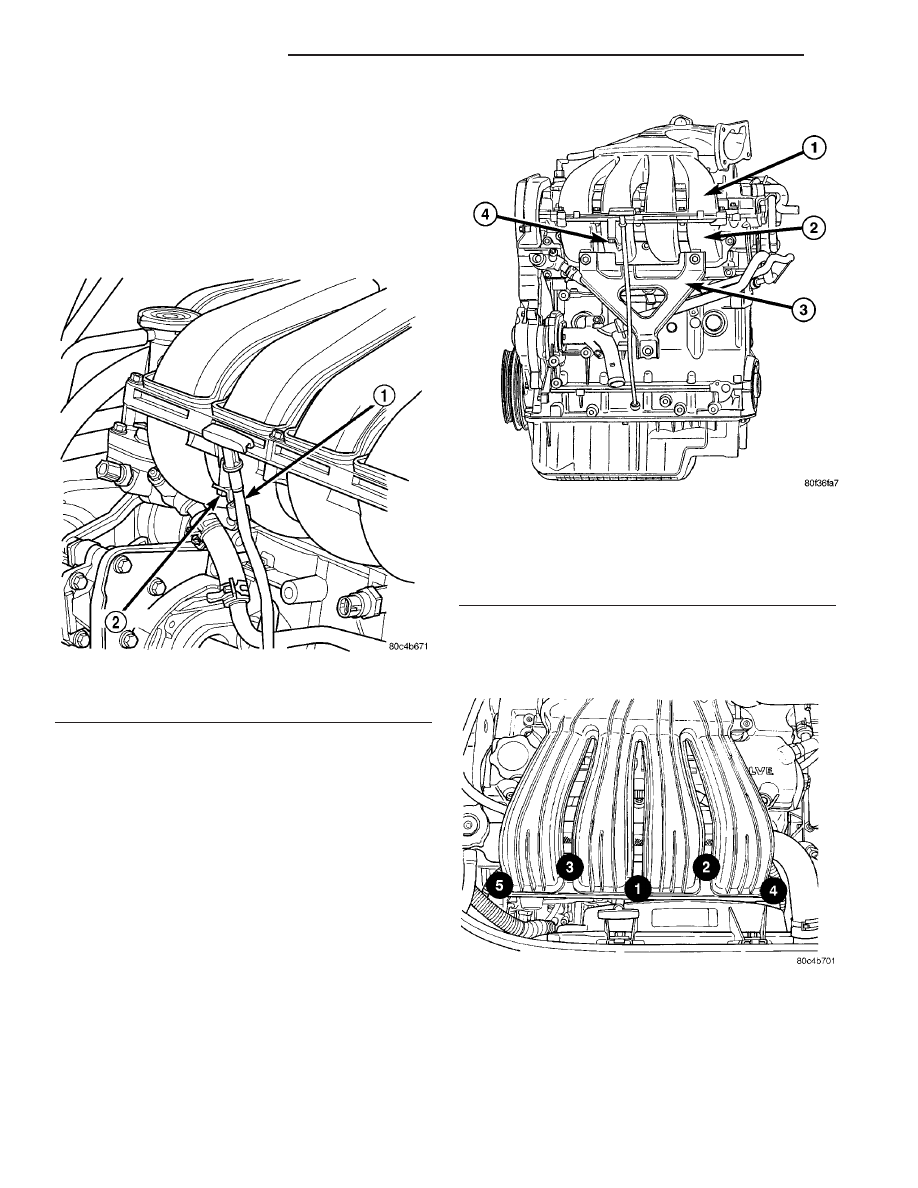

Fig. 148 Dipstick Tube

1 - DIPSTICK TUBE
2 - SCREW

Fig. 149 Lower Intake Manifold Support Bracket -

2.4L Turbo

1 - UPPER INTAKE MANIFOLD
2 - LOWER INTAKE MANIFOLD
3 - SUPPORT BRACKET
4 - DIPSTICK TUBE SCREW

Fig. 150 Intake Manifold Tightening Sequence

9 - 150

ENGINE 2.4L DOHC

PT

INTAKE MANIFOLD (Continued)

(5) Connect PCV hose to intake manifold (Fig.

151).

(6) Connect manifold absolute pressure (MAP)

electrical connector (Fig. 134).

(7) Connect proportional purge hoses (Fig. 136).
(8) Connect brake booster hose (Fig. 137).
(9) Connect Idle Air Control (IAC) motor and

Throttle Position Sensor (TPS) wiring connectors
(Fig. 135).

(10) Install throttle and speed control cables to

bracket. Connect cables to the throttle lever.

(11) Connect negative cable to battery.
(12) Install air cleaner housing and clean air hose.

Tighten clean air hose clamp to 1.7 N·m (15 in. lbs.).

(13) Connect make-up air hose and inlet air tem-

perature sensor (Fig. 151).

Turbo

(1) If lower intake manifold was covered during

service, remove cover (Fig. 139).

(2) Clean

all

sealing

surfaces.

Replace

upper

intake manifold gasket.

NOTE: This engine could be equiped with either a
plastic intake manifold or an aluminum intake man-
ifold.

(3) Position upper intake manifold on lower intake

manifold. On engines equiped with an aluminum
intake manifold, tighten manifold fasteners to 28
N·m (250 in. lbs.) in sequence shown in (Fig. 152).
On engines equiped with a plastic intake manifold,
tighten manifold fasteners to 12 N·m (105 in. lbs.) in
sequence shown in (Fig. 152).

(4) Install upper intake manifold to cylinder head

support bracket (Fig. 147). Torque cylinder head fas-
teners to 28 N·m (250 in. lbs.) and manifold fasteners
to 6 N·m (55 in. lbs.).

(5) Install the intake manifold cover.
(6) Connect purge solenoid hose to throttle body

(Fig. 146).

(7) Connect brake booster vacuum hose and PCV

hose to intake manifold (Fig. 146).

(8) Install the 2 screws for the throttle cable

bracket and tighten to 12 N·m (105 in. lbs.) on alu-
minum intake manifolds and 6 N·m (55 in. lbs.) on
plastic intake manifolds.

(9) If equipped with speed control, install speed

control cable to the throttle lever by sliding clasp in
the hole used for throttle cable.

(10) Install the throttle cable to the throttle body

lever (Fig. 144).

(11) Install the throttle control shield (Fig. 143).
(12) Connect idle air control (IAC) motor and

throttle position sensor connectors.

(13) Connect the MAP sensor connector (Fig. 142).
(14) Connect charge air cooler hose to throttle

body (Fig. 140) and (Fig. 141). Tighten hose clamp to
1.7 N·m (15 in. lbs.).

(15) Connect negative battery cable.

LOWER INTAKE MANIFOLD

NOTE: Turbo charged engines could be equiped
with either an aluminum or a plastic manifold.

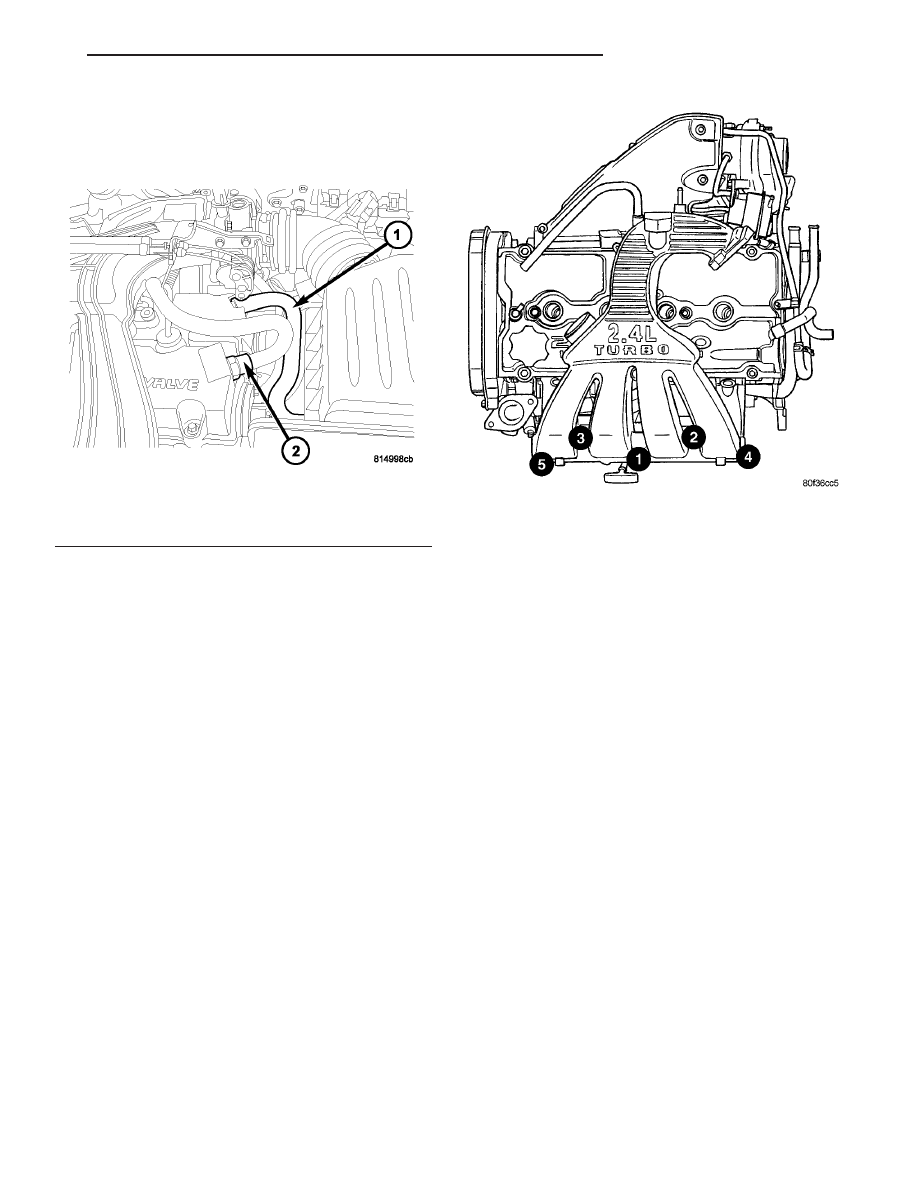

Fig. 151 PCV

1 - MAKE-UP AIR HOSE
2 - PCV VALVE

Fig. 152 Intake Manifold Tightening Sequence - 2.4L

Turbo

PT

ENGINE 2.4L DOHC

9 - 151
