Chrysler PT Cruiser. Manual - part 694

(7) Remove lower torque strut (Refer to 9 -

ENGINE/ENGINE MOUNTING/TORQUE STRUT -
REMOVAL).

(8) Remove lower right engine mount bracket bolt.
(9) Lower vehicle.
(10) Support engine with floor jack and wooden

block on oil pan.

(11) Remove access cover in right frame rail for

right engine mount through bolt.

(12) Remove right engine mount through bolt.
(13) Raise engine with floor jack.
(14) Remove remaining bolts and studs for right

engine mount bracket. Remove bracket (Fig. 87).

INSTALLATION

(1) Install right engine mount bracket. Hand start

all fasteners. Torque M10 bolts to 68 N·m (50 ft. lbs.).
Torque M12 studs to 118 N·m (87 ft. lbs.) (Fig. 87).

(2) Lower engine enough to install right engine

mount through bolt.

(3) Install right engine mount through bolt. Torque

bolt to 118 N·m (87 ft. lbs.).

(4) Install access cover in right side frame rail.
(5) Remove floor jack and wooden.
(6) Raise vehicle on hoist.
(7) Install

lower

torque

strut

(Refer

to

9

-

ENGINE/ENGINE MOUNTING/TORQUE STRUT -
INSTALLATION).

(8) Install accessory drive belt splash shield.
(9) Install right front wheel.
(10) Lower vehicle.
(11) Install

fastener

securing

power

steering

return line to right engine mount bracket.

(12) Install fasteners securing power steering res-

ervoir bracket to right engine mount bracket.

(13) Install upper torque strut (Refer to 9 -

ENGINE/ENGINE MOUNTING/TORQUE STRUT -
INSTALLATION).

RIGHT MOUNT

REMOVAL

(1) Remove right engine mount bracket (Refer to 9

- ENGINE/ENGINE MOUNTING/ENGINE MOUNT
BRACKET - REMOVAL).

NOTE: The right engine mount attaching holes are
slightly oversize to compensate for manufacturing
tolerances. The mount has been set at the manufac-
turing plant for proper powertrain alignment. There-
fore, it is necessary to mark the position of the
mount before the attaching bolts are loosened.

(2) Using a permanent ink marker or equivalent,

mark the position of engine mount to the body frame
rail.

(3) Remove bolts attaching mount to body (Fig.

88).

(4) Remove mount between engine and body frame

rail.

INSTALLATION

(1) Position the mount into the original position on

body frame rail (Fig. 88).

NOTE: Engine mount must be installed in the origi-
nal position on body frame rail. If mount was not
marked or frame rail was replaced, perform the fol-
lowing procedure.

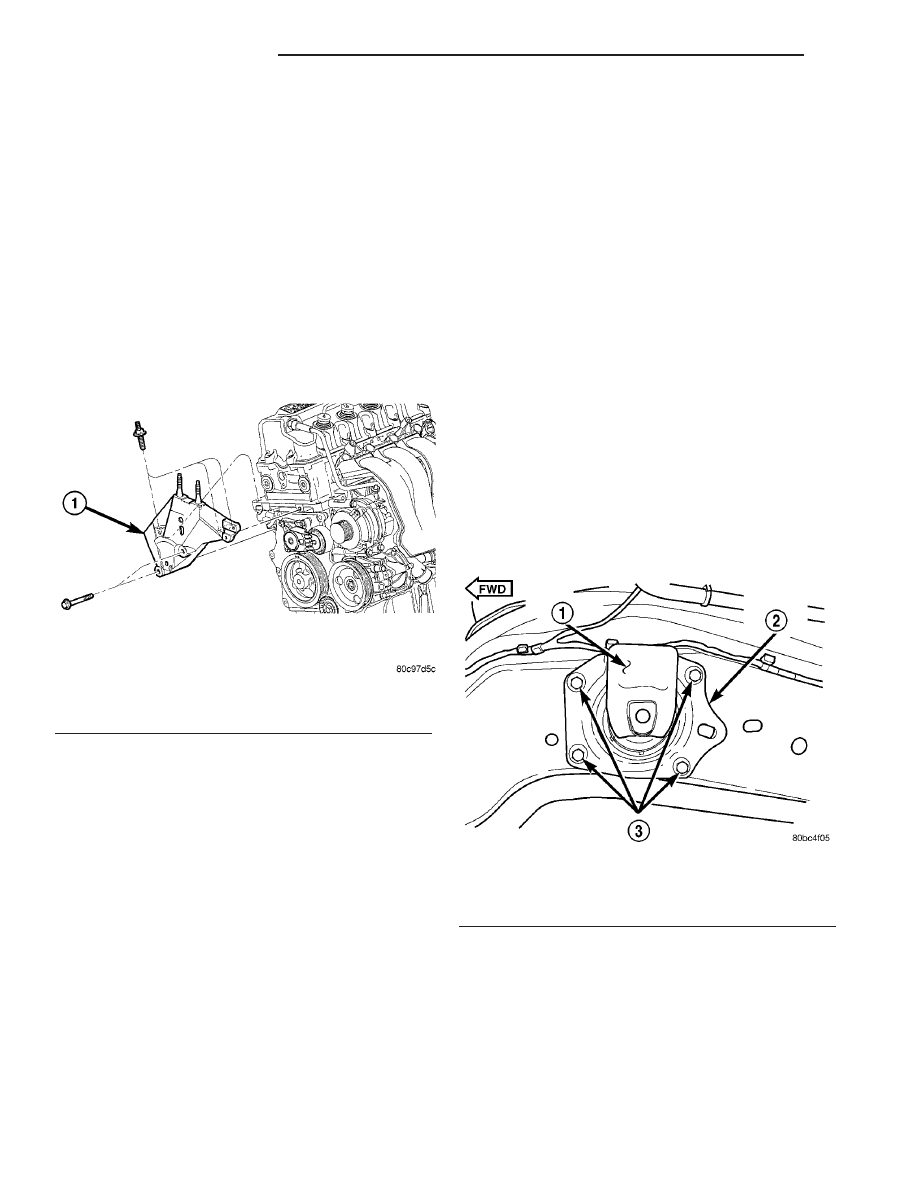

Fig. 87 Right Engine Mount Bracket

1 - RIGHT ENGINE MOUNT BRACKET

Fig. 88 Engine Mount—Right

1 - SNUBBER PAD
2 - RIGHT ENGINE MOUNT
3 - BOLTS

9 - 56

ENGINE 1.6L SOHC

PT

RIGHT ENGINE MOUNT BRACKET (Continued)

(2) Perform the following procedure if mount posi-

tion was not previously marked or the frame rail was
replaced:

• Insert the new mount loosely in frame rail.

• Align the four holes in the mount with the mat-

ing holes in the rail such that the holes are concen-
tric (frame rail holes centered in the mount holes).

• Using a permanent ink marker or equivalent,

mark the position of engine mount to the body frame
rail while maintaining mounting hole concentricity.

(3) Ensure the mount maintains originally marked

position and install mount bolts. Tighten bolts to 28
N·m (250 in. lbs.) (Fig. 88).

(4) Install right engine mount bracket (Refer to 9 -

ENGINE/ENGINE MOUNTING/ENGINE MOUNT
BRACKET - INSTALLATION).

(5) Remove the support from under engine.

LEFT MOUNT

REMOVAL

(1) Remove air cleaner assembly.
(2) Disconnect negative cable from battery.
(3) Remove bolts attaching the power distribution

center (PDC) bracket to left mount and battery tray
(Fig. 89).

(4) Support transaxle with a suitable jack.
(5) Remove mount to transaxle bolts (Fig. 90).
(6) Remove left mount bracket to body frame rail

fasteners (Fig. 90).

(7) Remove mount.

INSTALLATION

(1) Install engine mount bracket to body frame rail

and tighten fasteners to 28 N·m (250 in. lbs.) (Fig.
90).

(2) Position engine/transaxle for installation of

mount to transaxle bolts. Install and tighten bolts to
68 N·m (50 ft. lbs.) (Fig. 90).

(3) Remove jack from under transaxle.
(4) Install bolts attaching the power distribution

center (PDC) bracket to left mount and battery tray
(Fig. 89).

(5) Connect negative cable to battery.
(6) Install air cleaner assembly.

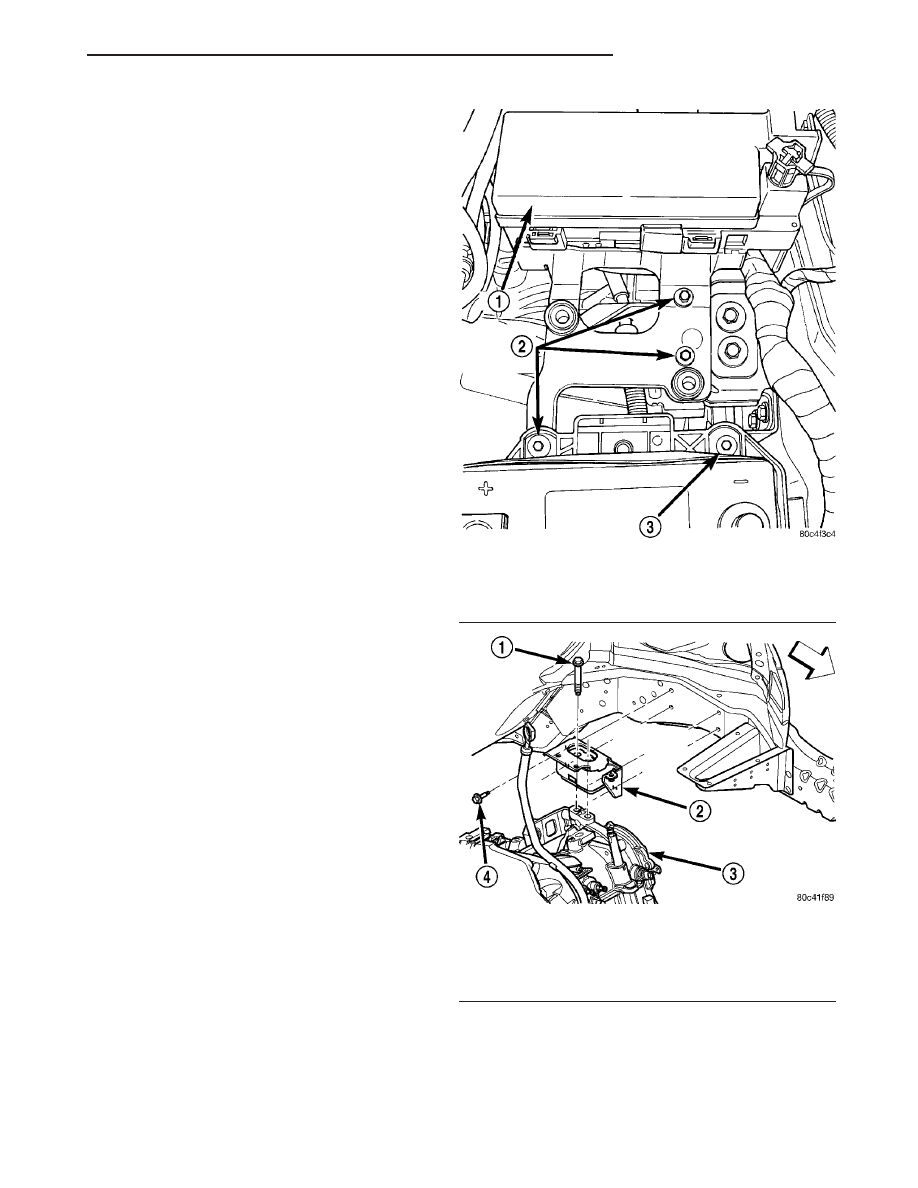

Fig. 89 PDC Bracket Attaching Bolts

1 - PDC
2 - PDC BRACKET BOLTS
3 - BATTERY TRAY BOLT

Fig. 90 Left Mount

1 - BOLT
2 - LEFT MOUNT
3 - TRANSAXLE
4 - BOLT

PT

ENGINE 1.6L SOHC

9 - 57

RIGHT MOUNT (Continued)

LUBRICATION

DESCRIPTION

The lubrication system is a full-flow filtration,

pressure feed type. The oil pump is incorporated into
the timing chain cover and driven by the crankshaft.
Oil pressure is controlled by a relief valve mounted
inside the oil pump housing (Fig. 91).

OPERATION

Engine oil is drawn up through the pickup tube

and is pressurized by the oil pump and routed
through the oil filter to the main oil gallery running
the length of the cylinder block. A diagonal hole in
each bulkhead feeds oil to each main bearing. Drilled
passages within the crankshaft route oil from the
main bearing journals to the connecting rod journals.
The main oil gallery also feeds oil pressure to the
timing chain tensioner. A vertical hole at the number
three main bearing area routes pressurized oil
through a restrictor up into the cylinder head. The
restrictor that is integral to the cylinder head gasket,
provides increased oil flow to the main gallery. Upper
engine lubrication is provided by one main feed to
the number three camshaft bearing cap. Oil is then
routed through the rocker shafts to the remaining
camshaft bearing caps and rocker arms/hydraulic
lash adjusters. Oil returning to the oil pan from the
pressurized components supplies lubrication to the
valve stems. The cylinder bores and wrist pins are
splash lubricated from directed slots on the connect-
ing rod thrust collar (Fig. 92).

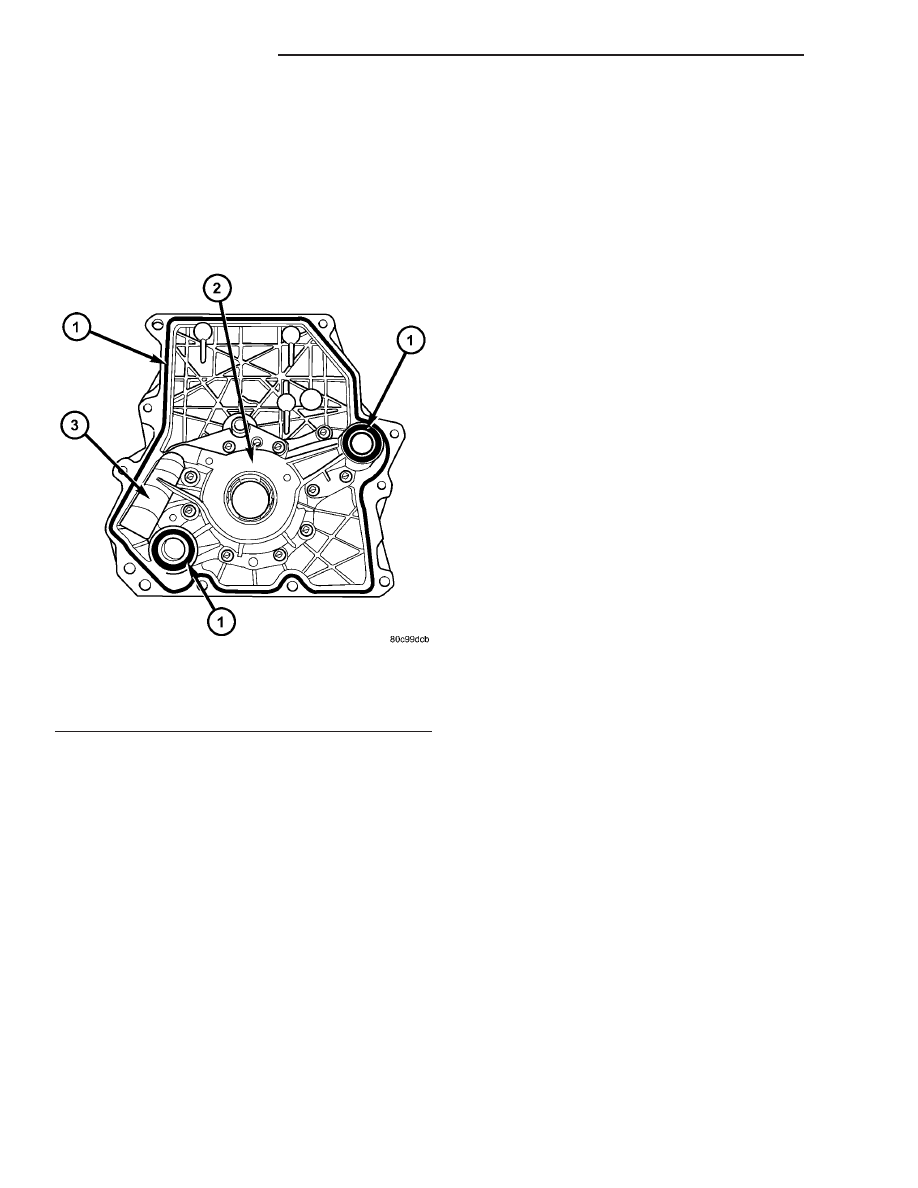

Fig. 91 Oil Pump

1 - TIMING CHAIN COVER SEALS
2 - OIL PUMP
3 - PRESSURE RELIEF VALVE

9 - 58

ENGINE 1.6L SOHC

PT

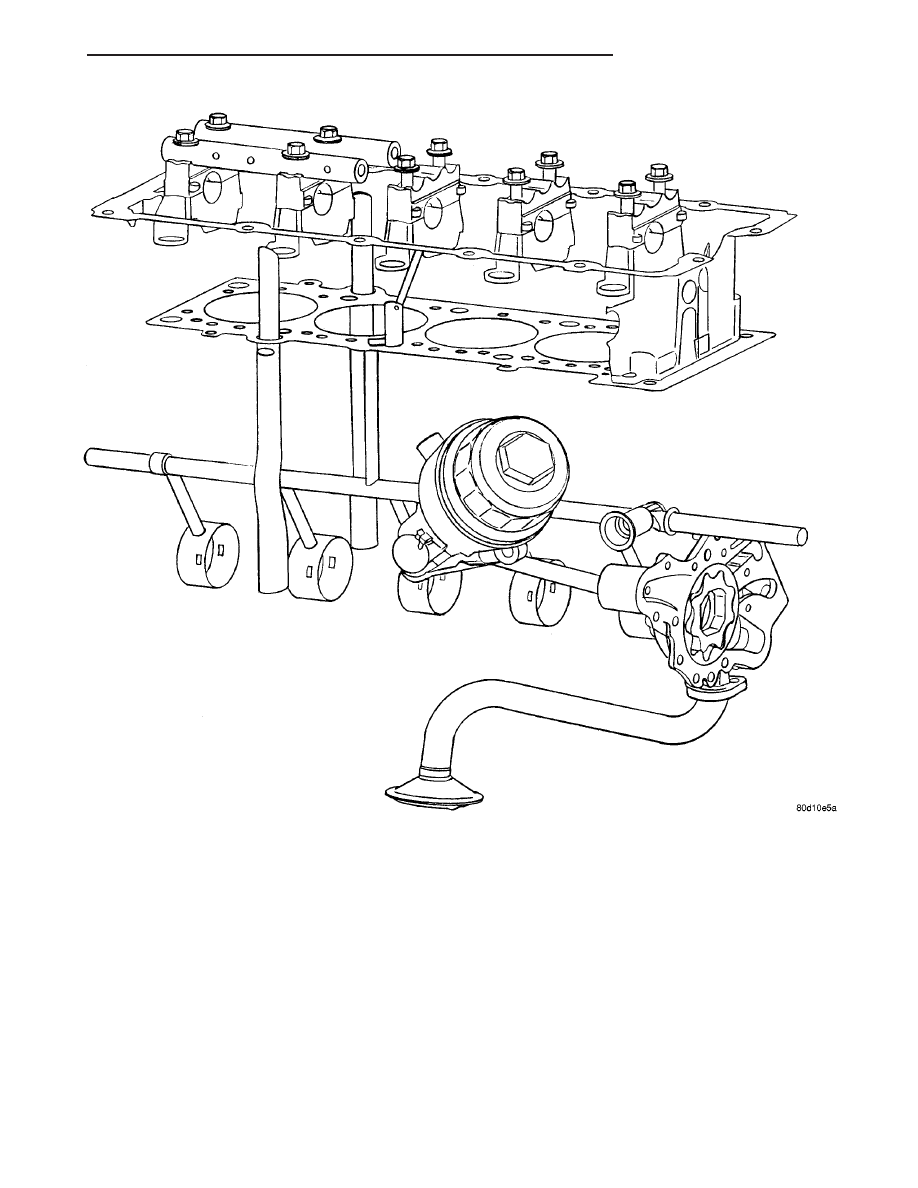

Fig. 92 Oil Lubrication System

PT

ENGINE 1.6L SOHC

9 - 59

LUBRICATION (Continued)
