8W-50 FRONT LIGHTING

Component

Page

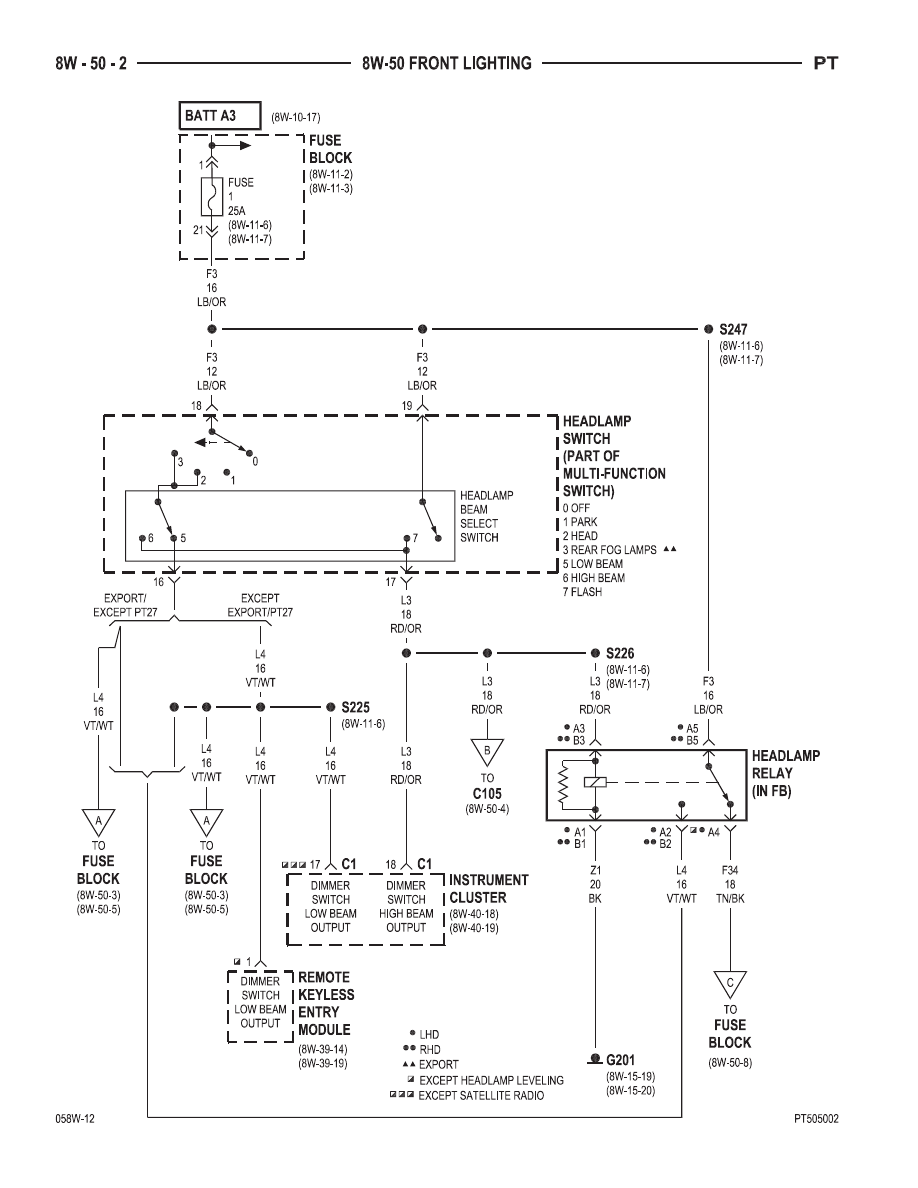

Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-2
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-6, 10
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-8
Fuse 16/17 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-4

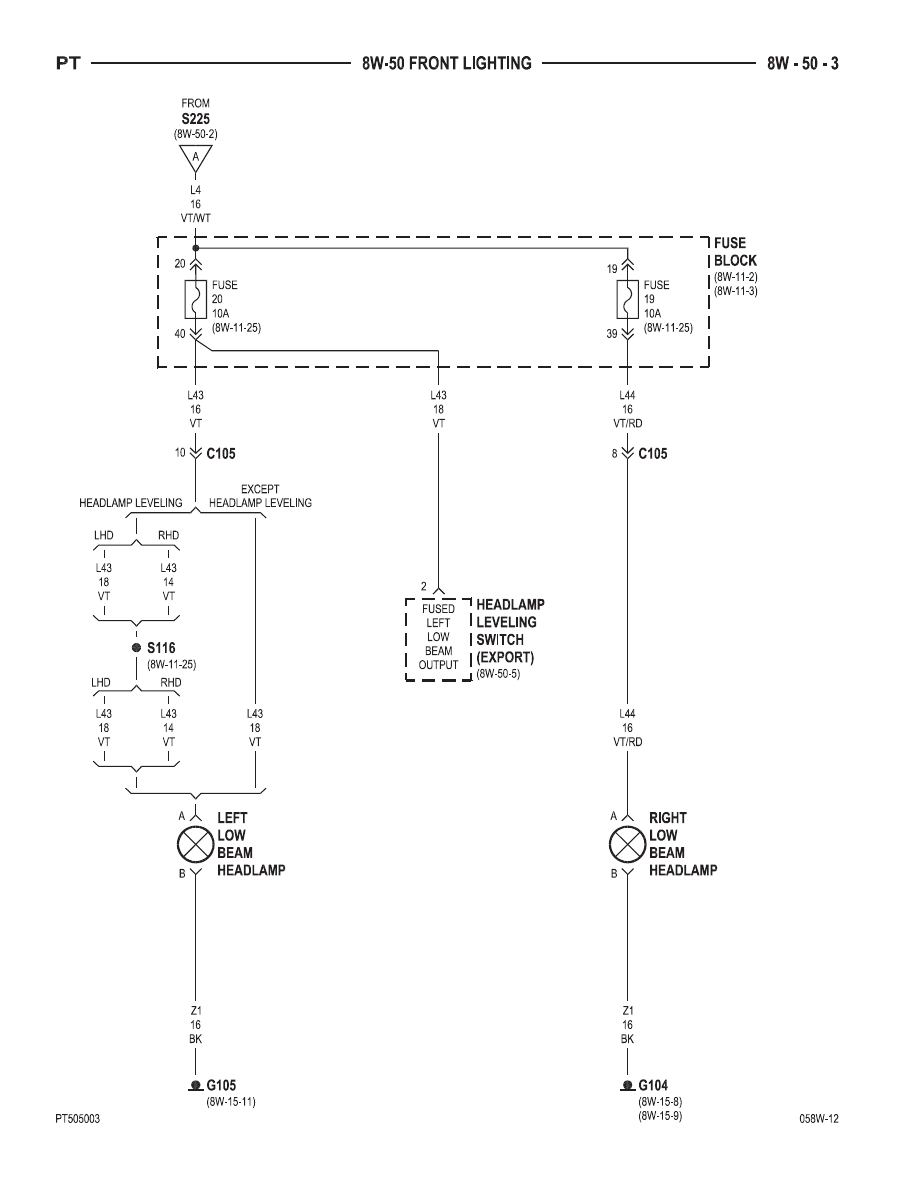

Fuse 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-3
Fuse 20 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-3, 5
Fuse 22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-8
Fuse Block . . . . . . . . . . . . . . 8W-50-2, 3, 5, 6, 8, 10
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-10
G104 . . . . . . . . . . . . . . . . . . . . . 8W-50-3, 4, 6, 9, 10
G105 . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-3, 4, 7, 9
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-5
G201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-2
Headlamp Leveling Switch . . . . . . . . . . . 8W-50-3, 5
Headlamp Relay . . . . . . . . . . . . . . . . . . . 8W-50-2, 8
Headlamp Switch . . . . . . . . . . . 8W-50-2, 6, 8, 9, 10

Component

Page

Instrument Cluster . . . . . . . . . . . . 8W-50-2, 5, 8, 10
Left City Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-50-7
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-50-9
Left Front Park/Turn Signal Lamp . . . . . . 8W-50-10
Left Headlamp Leveling Module . . . . . . . . 8W-50-7
Left High Beam Headlamp . . . . . . . . . . . . . 8W-50-4
Left Low Beam Headlamp . . . . . . . . . . . . . 8W-50-3
Power Distribution Center . . . . . . . . . . . 8W-50-4, 8
Remote Keyless Entry Module . . . . . . . . . . 8W-50-2
Right City Lamp . . . . . . . . . . . . . . . . . . . . . 8W-50-6
Right Fog Lamp . . . . . . . . . . . . . . . . . . . . . 8W-50-9
Right Front Park/Turn Signal Lamp . . . . 8W-50-10
Right Headlamp Leveling Module . . . . . . . 8W-50-6
Right High Beam Headlamp . . . . . . . . . . . 8W-50-4
Right Low Beam Headlamp . . . . . . . . . . . . 8W-50-3

PT

8W-50 FRONT LIGHTING

8W - 50 - 1
