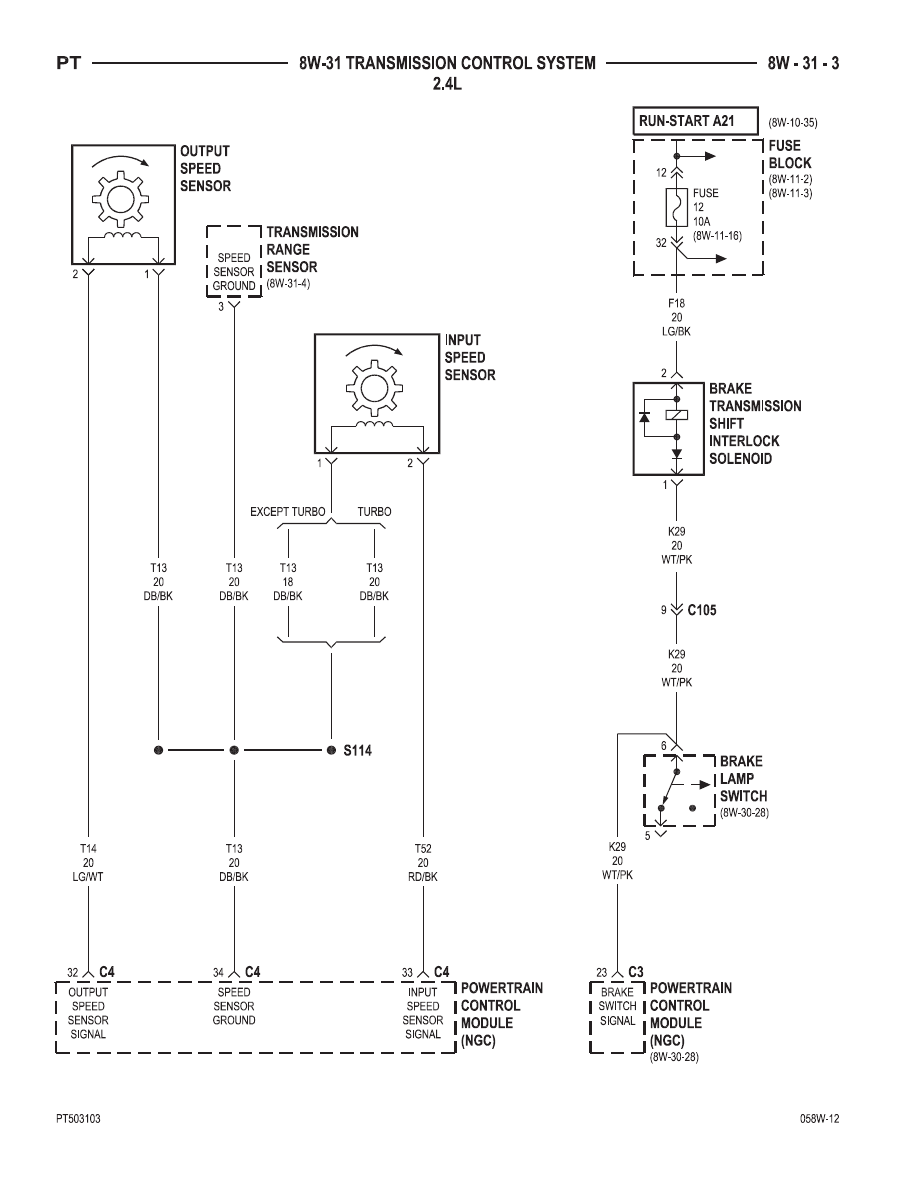

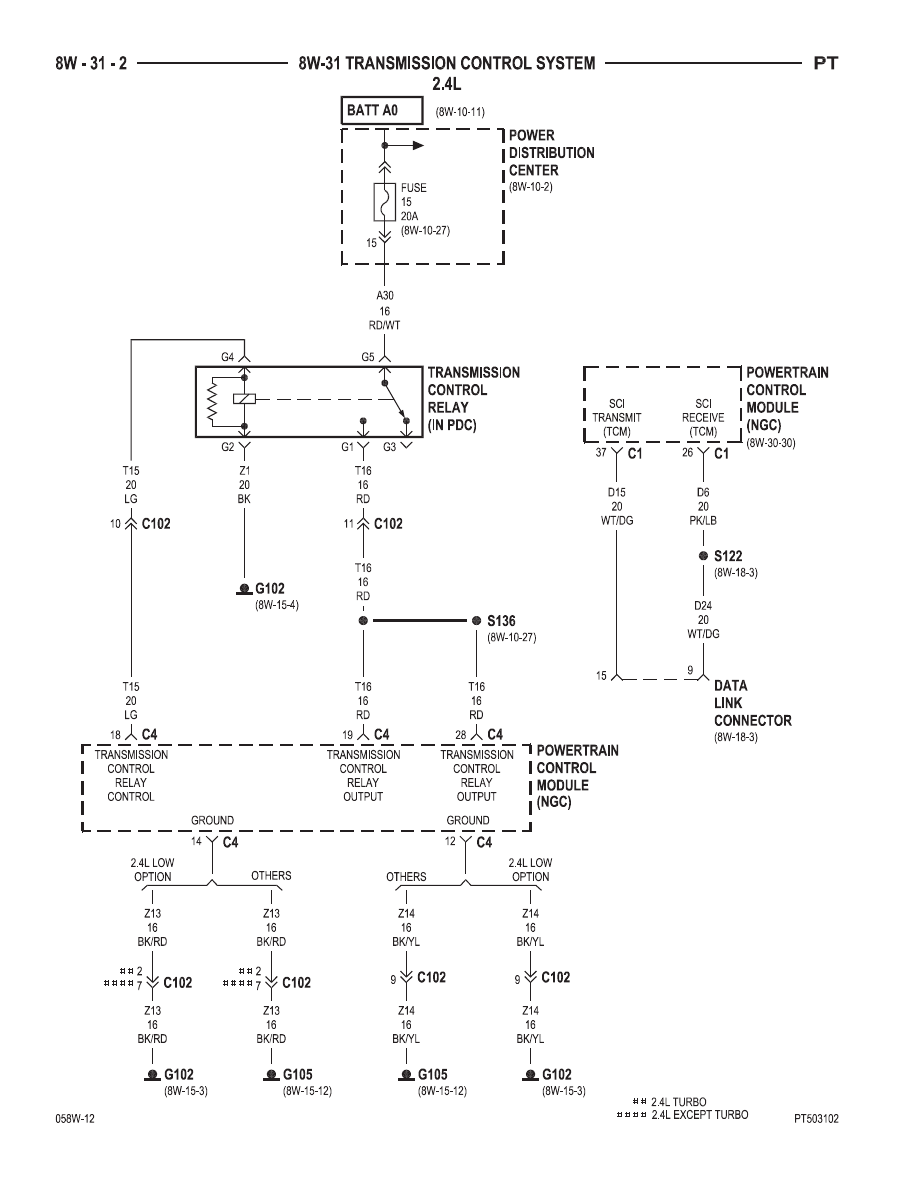

8W-31 TRANSMISSION CONTROL SYSTEM

Component

Page

Autostick Switch . . . . . . . . . . . . . . . . . . . . 8W-31-7
Brake Lamp Switch . . . . . . . . . . . . . . . . . . 8W-31-3
Brake Transmission Shift Interlock

Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3

Data Link Connector . . . . . . . . . . . . . . . . . 8W-31-2
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-4
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3
Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2
Fuse Block . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3, 4
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2
G105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-7
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . 8W-31-7

Component

Page

Input Speed Sensor . . . . . . . . . . . . . . . . . . 8W-31-3
Instrument Cluster . . . . . . . . . . . . . . . . . 8W-31-4, 7
Left Back-Up Lamp . . . . . . . . . . . . . . . . . . 8W-31-4
Output Speed Sensor . . . . . . . . . . . . . . . . . 8W-31-3
Power Distribution Center . . . . . . . . . 8W-31-2, 5, 6
Powertrain Control Module . . . 8W-31-2, 3, 4, 5, 6, 7
Rear View Mirror . . . . . . . . . . . . . . . . . . . . 8W-31-4
Rear Window Defogger Switch . . . . . . . . . . 8W-31-4
Right Back-Up Lamp . . . . . . . . . . . . . . . . . 8W-31-4
Transmission Control Relay . . . . . . . . 8W-31-2, 5, 6
Transmission Range Sensor . . . . . . . . . . 8W-31-3, 4
Transmission Solenoid/Pressure Switch

Assembly . . . . . . . . . . . . . . . . . . . . . . 8W-31-5, 6

PT

8W-31 TRANSMISSION CONTROL SYSTEM

8W - 31 - 1
