8W-15 GROUND DISTRIBUTION

Component

Page

A/C Compressor Clutch . . . . . . . . . . . . . . . . . 8W-15-4, 6
A/C-Heater Control Switch . . . . . . . . . . . . . . 8W-15-23, 25
Airbag Control Module . . . . . . . . . . . . . . . . . . . 8W-15-21
Amplifier Audio . . . . . . . . . . . . . . . . . . . . . . . 8W-15-25
Anti-Lock Brake Module . . . . . . . . . . . . . . . . . . 8W-15-12
Autostick Switch . . . . . . . . . . . . . . . . . . . . 8W-15-16, 18

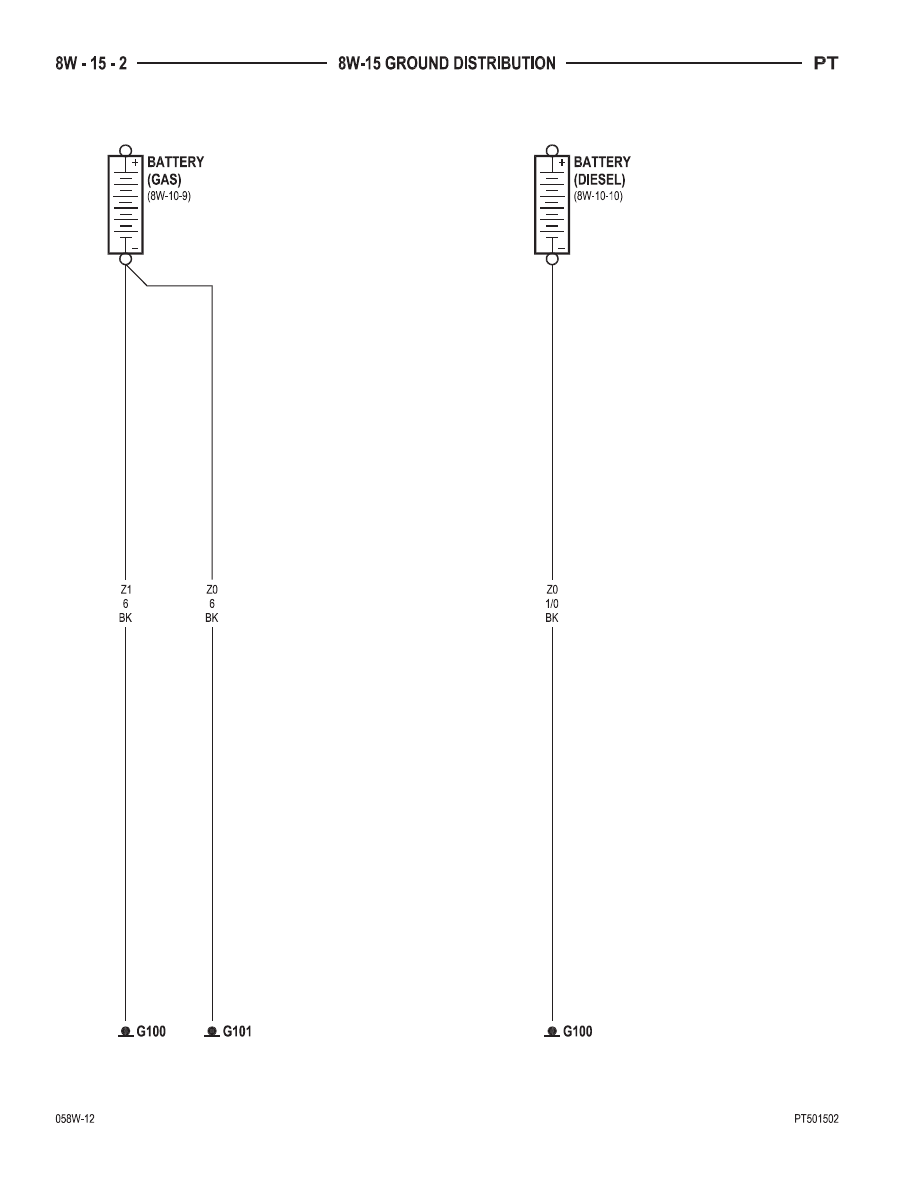

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Brake Lamp Switch . . . . . . . . . . . . . . . . . 8W-15-3, 5, 10
Brake Warning Indicator Switch . . . . . . . . . 8W-15-4, 6, 10
Center High Mounted Stop Lamp . . . . . . . . . 8W-15-27, 28
Center Stack Lamp . . . . . . . . . . . . . . . . . . . 8W-15-16, 18
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . 8W-15-16, 17
Clutch Pedal Position Switch . . . . . . . . . . . . . . 8W-15-3, 6
Compass/Temperature Mirror Module . . . . . . . . . 8W-15-24
Data Link Connector . . . . . . . . . . . . . . . . . . . 8W-15-3, 5
Decklid Cylinder Unlock Switch . . . . . . . . . . . . . 8W-15-27
Decklid Handle Switch . . . . . . . . . . . . . . . . . . . 8W-15-27
Decklid Release Motor . . . . . . . . . . . . . . . . . . . 8W-15-27
Decklid Release Switch . . . . . . . . . . . . . . . . . . 8W-15-24
Dome Lamp/Intrusion Sensor . . . . . . . . . . . . . . 8W-15-23
Driver Door Ajar Switch . . . . . . . . . . . . . . . . . . 8W-15-14
Driver Door Handle Switch . . . . . . . . . . . . . . . . 8W-15-25
Driver Door Power Lock Motor/Ajar Switch . . 8W-15-14, 15,

20

Driver Heated Seat Cushion . . . . . . . . . . . . . . . 8W-15-26
Driver Heated Seat Switch . . . . . . . . . . . . . . . . 8W-15-26
Driver Seat Belt Switch . . . . . . . . . . . . . . . . . . 8W-15-29
Driver Window Regulator Module . . . . . . . . . 8W-15-20, 25
Engine Control Module . . . . . . . . . . . . . . . . . . . 8W-15-5
Front Power Window Switch . . . . . . . . . . . . 8W-15-16, 24
Front Washer Pump Motor . . . . . . . . . . . . . . . . 8W-15-20
Front Wiper Motor . . . . . . . . . . . . . . . . . . 8W-15-3, 5, 10
Front Wiper/Washer Switch . . . . . . . . . . . . . 8W-15-19, 20
Fuel Heater Relay . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Fuel Pump Module . . . . . . . . . . . . . . . . . . . . 8W-15-7, 10
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2

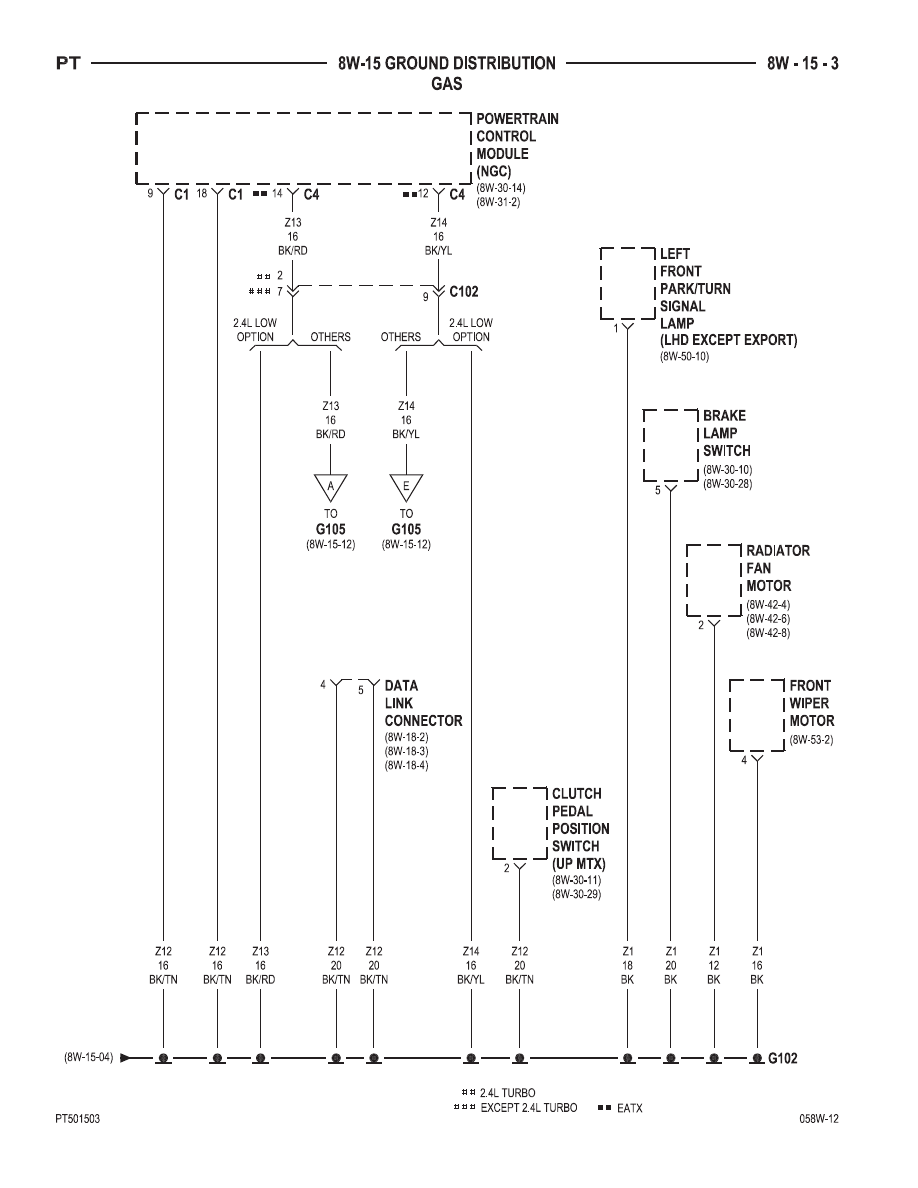

G102 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-3, 4, 5, 6
G104 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7, 8, 9, 10
G105 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-3, 4, 11, 12
G106 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-13
G200 . . . . . . . . . . . . . . . . . . 8W-15-14, 15, 16, 17, 18, 21
G201 . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14, 15, 19, 20
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-21
G203 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-22, 23, 25
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-26, 27, 29
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-30
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
Hands Free Module . . . . . . . . . . . . . . . . . . . . . 8W-15-22
Headlamp Leveling Switch . . . . . . . . . . . . . . 8W-15-16, 18
Headlamp Relay . . . . . . . . . . . . . . . . . . . . 8W-15-19, 20
Heated Seat Module . . . . . . . . . . . . . . . . . . . . 8W-15-26
Heated Seat Relay . . . . . . . . . . . . . . . . . . . 8W-15-19, 20
High Note Horn . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 9
Hood Ajar Switch . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Instrument Cluster . . . . . . . . . . . . . . 8W-15-19, 20, 23, 25
Left Back-Up Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Left City Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Left Cylinder Lock Switch . . . . . . . . . . . . . . 8W-15-14, 20
Left Door Lock Switch . . . . . . . . . . . . . . . . . 8W-15-14, 20
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Left Front Park/Turn Signal Lamp . . . . . . . . . . . . 8W-15-3
Left Front Side Marker . . . . . . . . . . . . . . . . . . 8W-15-12
Left Front Turn Signal Lamp . . . . . . . . . . . . . . . 8W-15-11
Left Headlamp Leveling Module . . . . . . . . . . . . . 8W-15-11
Left High Beam Headlamp . . . . . . . . . . . . . . . . 8W-15-11
Left License Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Left Low Beam Headlamp . . . . . . . . . . . . . . . . . 8W-15-11
Left Power Mirror . . . . . . . . . . . . . . . . . . . 8W-15-14, 20

Component

Page

Left Rear Fog Lamp . . . . . . . . . . . . . . . . . . . . 8W-15-28
Left Rear Turn Signal Lamp . . . . . . . . . . . . . . . 8W-15-29
Left Tail/Stop Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-29
Left Turn Signal Indicator . . . . . . . . . . . . . . 8W-15-19, 20
Left Visor/Vanity Lamp . . . . . . . . . . . . . . . . 8W-15-17, 19
License Lamp . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Liftgate Ajar Switch . . . . . . . . . . . . . . . . . . . . 8W-15-28
Liftgate Cylinder Lock Switch . . . . . . . . . . . . . . 8W-15-28
Liftgate Handle Switch . . . . . . . . . . . . . . . . . . 8W-15-28
Liftgate Release Motor . . . . . . . . . . . . . . . . . . . 8W-15-28
Low Note Horn . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 9
Map/Reading Lamps . . . . . . . . . . . . . . . . . . . . 8W-15-21
Multi-Function Switch . . . . . . . . . . . . . . . . 8W-15-23, 25
Natural Vacuum Leak Detection Assembly . . . . . . . 8W-15-7
Overhead Console Module . . . . . . . . . . . . . . 8W-15-21, 23
Oxygen Sensor 1/1 Upstream . . . . . . . . . . . . . . . 8W-15-4
Oxygen Sensor 1/2 Downstream . . . . . . . . . . . . . . 8W-15-4
Passenger Door Ajar Switch . . . . . . . . . . . . . . . 8W-15-15
Passenger Door Handle Switch . . . . . . . . . . . . . 8W-15-25
Passenger Door Power Lock Motor/Ajar Switch . . 8W-15-14,

15, 17

Passenger Heated Seat Cushion . . . . . . . . . . . . . 8W-15-26
Passenger Heated Seat Switch . . . . . . . . . . . . . . 8W-15-26
Passenger Window Regulator Module . . . . . . . 8W-15-17, 25
PCV Heater . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Power Mirror Switch . . . . . . . . . . . . . . . . . . 8W-15-19, 20
Power Outlet . . . . . . . . . . . . . . . . . . . . 8W-15-16, 18, 19
Power Seat Switch . . . . . . . . . . . . . . . . . . . . . 8W-15-26
Power Steering Pressure Switch . . . . . . . . . . 8W-15-10, 11
Power Sunroof Module . . . . . . . . . . . . . . . . . . . 8W-15-21
Power Top Relay . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
Power Top Switch . . . . . . . . . . . . . . . . . . . . . . 8W-15-25
Powertrain Control Module . . . . . . . . . . . . . . 8W-15-3, 13
Radiator Fan Motor . . . . . . . . . . . . . . . . . . . . 8W-15-3, 5
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-22, 25
Rear Power Outlet . . . . . . . . . . . . . . . . . . . . . 8W-15-30
Rear View Mirror . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Rear Window Defogger . . . . . . . . . . . . . . . . . . . 8W-15-29
Rear Window Defogger Switch . . . . . . . . . . . 8W-15-16, 18
Rear Wiper Motor . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Rear Wiper Switch . . . . . . . . . . . . . . . . . . . . . 8W-15-16
Remote Keyless Entry Module . . . . . . 8W-15-19, 20, 23, 25
Right Back-Up Lamp . . . . . . . . . . . . . . . . . . . . 8W-15-28
Right City Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-7, 9
Right Cylinder Lock Switch . . . . . . . . . . . . . . . . 8W-15-15
Right Door Lock Switch . . . . . . . . . . . . . . . . 8W-15-15, 17
Right Fog Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 9
Right Front Park/Turn Signal Lamp . . . . . . . . . . . 8W-15-8
Right Front Side Marker . . . . . . . . . . . . . . . . 8W-15-8, 9
Right Front Turn Signal Lamp . . . . . . . . . . . . . 8W-15-8, 9
Right Headlamp Leveling Module . . . . . . . . . . . 8W-15-7, 9
Right High Beam Headlamp . . . . . . . . . . . . . . 8W-15-8, 9
Right License Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Right Low Beam Headlamp . . . . . . . . . . . . . . . 8W-15-8, 9
Right Power Mirror . . . . . . . . . . . . . . . . . . 8W-15-15, 17
Right Rear Fog Lamp . . . . . . . . . . . . . . . . . . . 8W-15-28
Right Rear Turn Signal Lamp . . . . . . . . . . . . . . 8W-15-30
Right Tail/Stop Lamp . . . . . . . . . . . . . . . . . . . . 8W-15-30
Right Turn Signal Indicator . . . . . . . . . . . . . 8W-15-19, 20
Right Visor/Vanity Lamp . . . . . . . . . . . . . . . 8W-15-17, 21
Satellite Radio Receiver . . . . . . . . . . . . . . . . . . 8W-15-22
Sentry Key Immobilizer Module . . . . . . . . . . 8W-15-23, 25
Siren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Speed Control Servo . . . . . . . . . . . . . . . . . . . 8W-15-8, 10
Traction Control Switch . . . . . . . . . . . . . . . . 8W-15-16, 18
Transmission Control Relay . . . . . . . . . . . . . . . . 8W-15-4
Transmission Range Indicator Illumination . . . 8W-15-16, 17
Wastegate Solenoid . . . . . . . . . . . . . . . . . . . . . 8W-15-12

PT

8W-15 GROUND DISTRIBUTION

8W - 15 - 1
