WIPER MOTOR DIAGNOSIS

CONDITION

POSSIBLE CAUSES

CORRECTION

WIPER BLADES DO NOT
PARK PROPERLY.

(1) WIPER ARMS
IMPROPERLY PARKED.

(1) REMOVE WIPER ARMS AND REPARK.
REFER TO ELECTRICAL, WIPERS/WASHERS,
WIPER ARM, REMOVAL.

(2) WIPER ARMS ARE LOOSE
ON PIVOT SHAFT.

(2) REMOVE WIPER ARM AND REPARK.
REFER TO ELECTRICAL, WIPERS/WASHERS,
WIPER ARM, REMOVAL.

(3) MOTOR CRANK LOOSE AT
OUTPUT SHAFT.

(3) REMOVE WIPER ARM, RUN WIPER
MOTOR TO PARK POSITION AND REMOVE
THE MODULE. WITHOUT ROTATING THE
MOTOR OUTPUT SHAFT, REMOVE THE
CRANK AND CLEAN ANY FOREIGN MATTER
FROM THE MOTOR SHAFT. INSTALL THE
MOTOR CRANK IN ITS ORIGINAL POSITION.

MOTOR STOPS IN ANY
POSITION WHEN THE
SWITCH IS TURNED OFF.

(1) OPEN PARK CIRCUIT.

(1) CHECK PARK SWITCH BY
DISCONNECTING THE WIRE CONNECTOR.
PLACE A JUMPER WIRE FROM PIN 2 TO PIN
4. APPLY BATTERY VOLTAGE TO PIN 3 AND
THEN TO PIN 1. REPLACE MOTOR IF IT
DOES NOT PARK.

MOTOR WILL NOT STOP
WHEN THE SWITCH IS
TURNED OFF.

(1) FAULTY SWITCH.

(1) CHECK SWITCH IN LOW, HIGH AND
INTERMITTENT POSITION.

WIPER BLADES SLAP
AGAINST COWL SCREEN
OR WINDOW MOLDINGS.

(1) WIPER ARMS ARE
PARKED INCORRECTLY.

(1) PARK WIPER ARMS. REFER TO WIPER
ARM ADJUSTMENT.

BLADES CHATTER.

(1) FOREIGN SUBSTANCE
SUCH AS POLISH ON GLASS
OR BLADES.

(1) CLEAN GLASS AND BLADE ELEMENT
WITH NON-ABRASIVE CLEANER.

(2) ARMS TWISTED, BLADE
AT WRONG ANGLE ON
GLASS.

(2) REPLACE ARM.

(3) BLADE STRUCTURE
BENT.

(3) REPLACE BLADE.

(4) BLADE ELEMENT HAS
PERMANENT SET.

(4) REPLACE BLADE ELEMENT.

WIPER KNOCK AT
REVERSAL.

(1) LINKAGE BUSHINGS
WORN.

(1) REPLACE WORN LINK. REFER TO
ELECTRICAL, WIPERS/WASHERS, WIPER
LINKAGE, REMOVAL.

(2) ARMATURE ENDPLAY IN
MOTOR.

(2) REPLACE WIPER MOTOR. REFER TO
ELECTRICAL, WIPERS/WASHERS, WIPER
MOTOR REMOVAL.

8R - 10

WIPERS/WASHERS

PT

FRONT WIPER MOTOR (Continued)

CONDITION

POSSIBLE CAUSES

CORRECTION

WIPER MOTOR WILL NOT
RUN.

(1) BLOWN FUSE.

(1) REPLACE FUSE, AND RUN SYSTEM.

(2) NEW FUSE BLOWS.

(2) CHECK FOR SHORT IN WIRING OR
SWITCH.

(3) NEW FUSE BLOWS.

(3) REPLACE FUSE, REMOVE MOTOR
CONNECTOR, TURN SWITCH ON, FUSE
DOES NOT BLOW, REPLACE MOTOR.

(4) NO VOLTAGE AT MOTOR.

(4) CHECK SWITCH AND WIRING HARNESS.
REFER TO WIRING DIAGRAMS.

(5) POOR GROUND.

(5) REPAIR GROUND WIRE CONNECTION AS
NECESSARY.

REMOVAL

To service the front wiper motor, the front wiper

module must first be removed.

(1) Open hood.
(2) Disconnect and isolate the battery negative

cable (Fig. 11).

(3) Using a trim stick (special tool #C-4755) or

equivalent, gently pry up on the wiper arm nut cap
and remove (Fig. 6).

(4) Remove wiper arm retaining nut (Fig. 6).
(5) Remove the arm from the pivot using a rocking

motion while the arm is in an over/centered position
(Fig. 6).

(6) Remove the cowl cover. The right side cover

overlaps the left side cover, so they both must be
removed.

(a) Remove the rear engine compartment seal at

the cowl.

(b) Remove the four push retainers to the right

side cowl cover and remove from vehicle.

(c) Remove the three push retainers to the left

side cowl cover and remove from vehicle.
(7) Disconnect front wiper motor posi-lock harness

connector.

(8) Remove three front wiper module mounting

bolts and remove module from vehicle (Fig. 12).

(9) Disconnect drive link to motor crank ball joint.
(10) Remove three bolts to the front wiper motor

and separate from module.

INSTALLATION

(1) Place the motor on the wiper linkage and

install the three bolts to the front wiper motor.

(2) Reconnect the drive link to the motor crank

ball joint.

(3) Place the front wiper module into cowl area

and install the three mounting bolts (Fig. 12). Torque
the mounting screws to 8 N·m (75 in. lbs.).

(4) Connect the front wiper motor posi-lock har-

ness connector.

(5) Install the cowl cover. The right side cover

overlaps the left side cover.

(a) Place the left side cowl cover into position

and install the three push retainers.

(b) Place the right side cowl cover into position

and install the four push retainers.

(c) Install the rear engine compartment seal at

the cowl.
Before installation of the front wiper arms, activate

the wiper system to ensure the front wiper module is
in the PARK position. Position wiper arms so that
the tip of the driver’s blade and the middle of the
passenger’s blade is on the park line on the wind-
shield (Refer to 8 - ELECTRICAL/WIPERS/WASH-
ERS/WIPER ARMS - ADJUSTMENTS).

(6) Place the arm on the pivot while the arm is in

an over/centered position (Fig. 6).

(7) Install the wiper arm retaining nut (Fig. 6) and

torque to 21 N·m (190 in. lbs.).

(8) Install the wiper arm nut cap (Fig. 6).
(9) Connect the battery negative cable (Fig. 11).
(10) Close hood.
(11) Verify vehicle and system operation.

PT

WIPERS/WASHERS

8R - 11

FRONT WIPER MOTOR (Continued)

FRONT WIPER SWITCH

DIAGNOSIS AND TESTING - FRONT
WIPER/WASHER SWITCH

Refer to FRONT WIPER/WASHER SWITCH CON-

TINUITY TEST table and (Fig. 13).

FRONT WIPER/WASHER SWITCH CONTINUITY

TEST

MODE

CONTINUITY BETWEEN

OFF

PIN C-1 AND C-6

LOW/MIST

PIN C-4 AND C-6

HIGH

PIN C-4 AND C-5

WASH

PIN C-4 AND C-3

INTERMITTENT

CANNOT BE CHECKED

REMOVAL

To service the front wiper/washer switch, the

multi-function switch must first be removed.

(1) Open hood.
(2) Disconnect and isolate the battery negative

cable (Fig. 11).

(3) Remove both upper and lower steering column

shrouds (Refer to 19 - STEERING/COLUMN/UPPER
SHROUD - REMOVAL).

(4) Disconnect both posi-lock harness connectors at

the rear of the multi-function switch (Fig. 14)

(5) Remove multi-function switch mounting screws

(Fig. 14)and remove switch from vehicle.

(6) Remove the two torx screws retaining the wip-

er/washer switch to the multi-function switch and
separate (Fig. 15).

INSTALLATION

To service the front wiper/washer switch, the

multi-function switch must first be removed.

(1) Place new wiper/washer switch next to the

multi-function switch and install two screws (Fig.
15).

(2) Place the multi-function switch into place and

install the two mounting screws (Fig. 14). Torque
multi-function switch to column retaining screws to 3
N·m (27 in. lbs.).

(3) Connect both posi-lock harness connectors at

the rear of the multi-function switch and front wiper/
washer switch (Fig. 14).

(4) Install both upper and lower steering column

shrouds (Refer to 19 - STEERING/COLUMN/UPPER
SHROUD - INSTALLATION).

(5) Connect the battery negative cable (Fig. 11).
(6) Close hood.
(7) Verify vehicle and system operation.

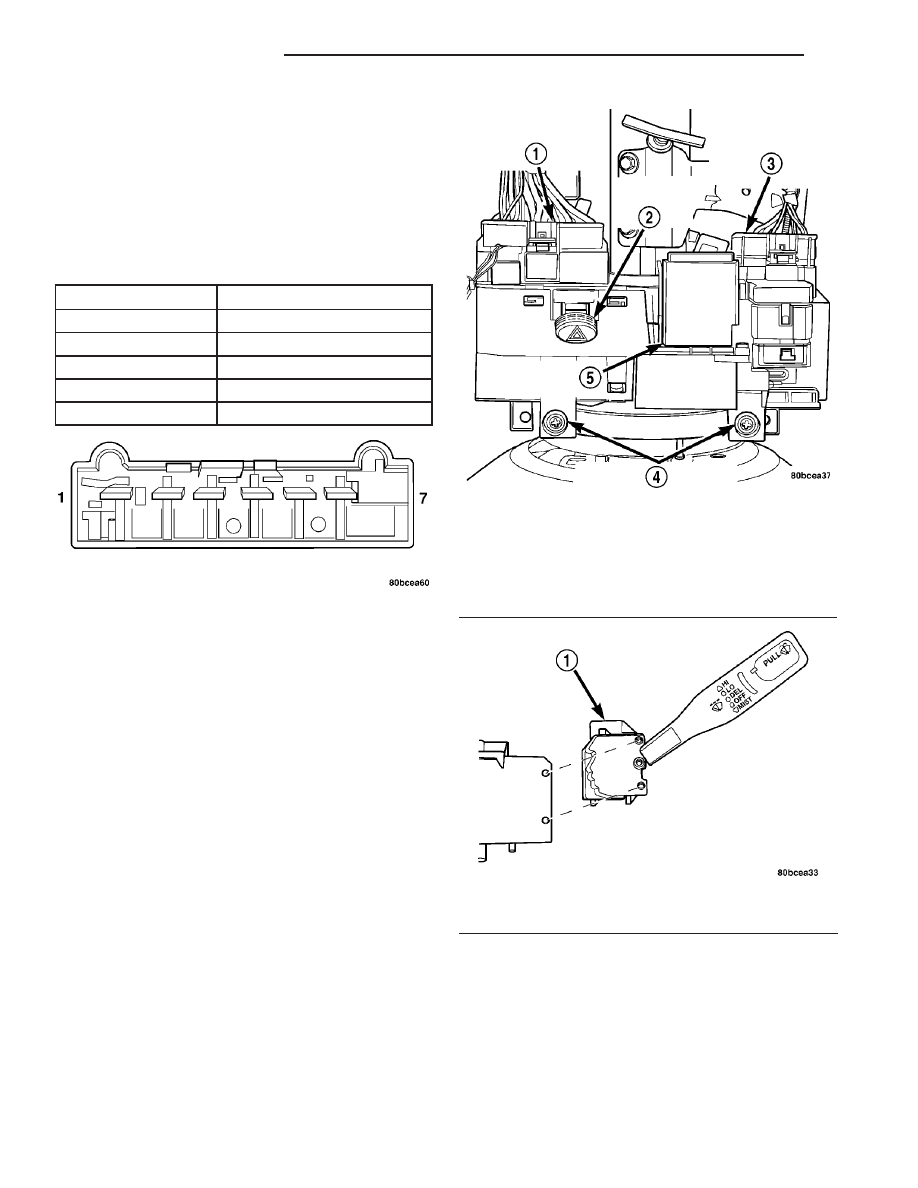

Fig. 13 WIPER/WASHER SWITCH CONNECTOR (C)

Fig. 14 MULTI-FUNCTION SWITCH - REMOVE/

INSTALL

1 - MULTI-FUNCTION SWITCH CONNECTOR
2 - HAZARD/WARNING SWITCH
3 - WINDSHIELD WIPER/WASHER SWITCH CONNECTOR
4 - MOUNTING SCREWS
5 - COMBINATION FLASHER

Fig. 15 FRONT WIPER SWITCH - REMOVE/INSTALL

1 - FRONT WIPER SWITCH

8R - 12

WIPERS/WASHERS

PT

REAR WASHER NOZZLE

REMOVAL

(1) Open liftgate.
(2) Remove liftgate CHMSL access panel (Refer to

23

-

BODY/DECKLID/HATCH/LIFTGATE/TAIL-

GATE/CHMSL COVER PANEL - REMOVAL).

(3) Disconnect the rear washer hose at nozzle.
(4) Remove the nut retaining the rear washer noz-

zle and remove the nozzle from rear window glass
and vehicle.

INSTALLATION

(1) Install the nozzle into rear window opening

and retaining nut to the rear washer nozzle and
torque to 2.8 N·m (25 in. lbs.).

NOTE: Verify that the nozzle is pointing straight
down.

(2) Connect the rear washer hose at nozzle.
(3) Install liftgate CHMSL access panel (Refer to

23

-

BODY/DECKLID/HATCH/LIFTGATE/TAIL-

GATE/CHMSL COVER PANEL - INSTALLATION).

(4) Close liftgate.
(5) Verify vehicle and system operation.

REAR WIPER ARMS

REMOVAL

(1) Remove the rear wiper arm nut cap.
(2) Remove wiper arm retaining nut.
(3) Use a battery terminal puller to remove the

wiper arm from the wiper pivot (Fig. 16).

INSTALLATION

Before installation activate wiper system to ensure

the wiper module is in the PARK position. Position
wiper arm so that the tip of the blade is on the park
line on the windshield.

NOTE: Blade should be parked along bottom rear
window defogger grid line. Vertical tick mark shows
park tolerance.

(1) Install the arm on the pivot (Fig. 17) and posi-

tion to tick mark (Fig. 18).

(2) Install wiper arm retaining nut and torque to

18-20 N·m (160-175 in. lbs.).

(3) Install the rear wiper arm nut cap.
(4) Verify system operation.

REAR WIPER BLADE

REMOVAL

(1) Lift wiper arm from the glass.
(2) Remove blade assembly from arm by pushing

release tab under arm tip and slide blade towards
pivot (Fig. 19).

(3) Gently place wiper arm tip on glass surface.

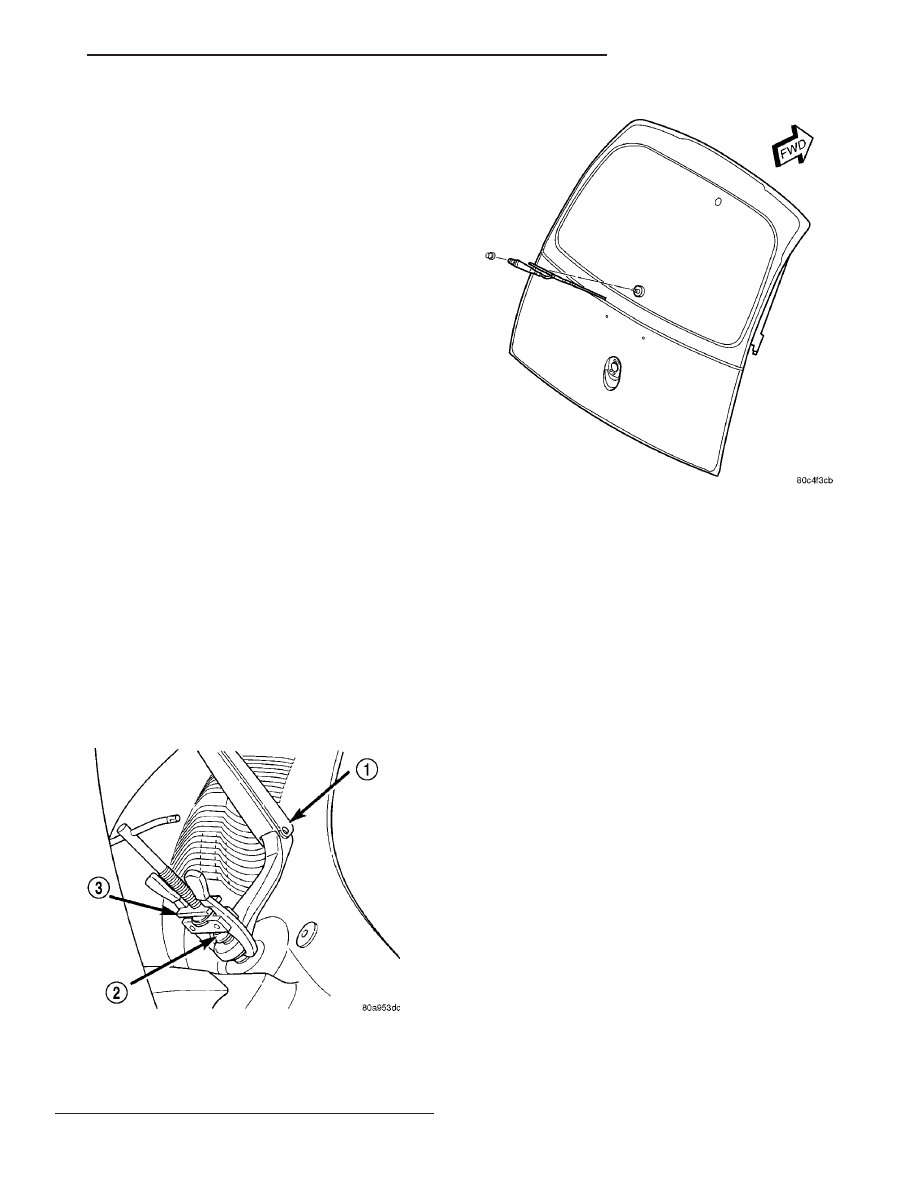

Fig. 16 WIPER ARM PULLER (SHOWN ON FRONT

WIPER ARM)

1 - WIPER ARM
2 - WIPER PIVOT
3 - BATTERY TERMINAL PULLER

Fig. 17 REAR WIPER ARM - REMOVE/INSTALL
