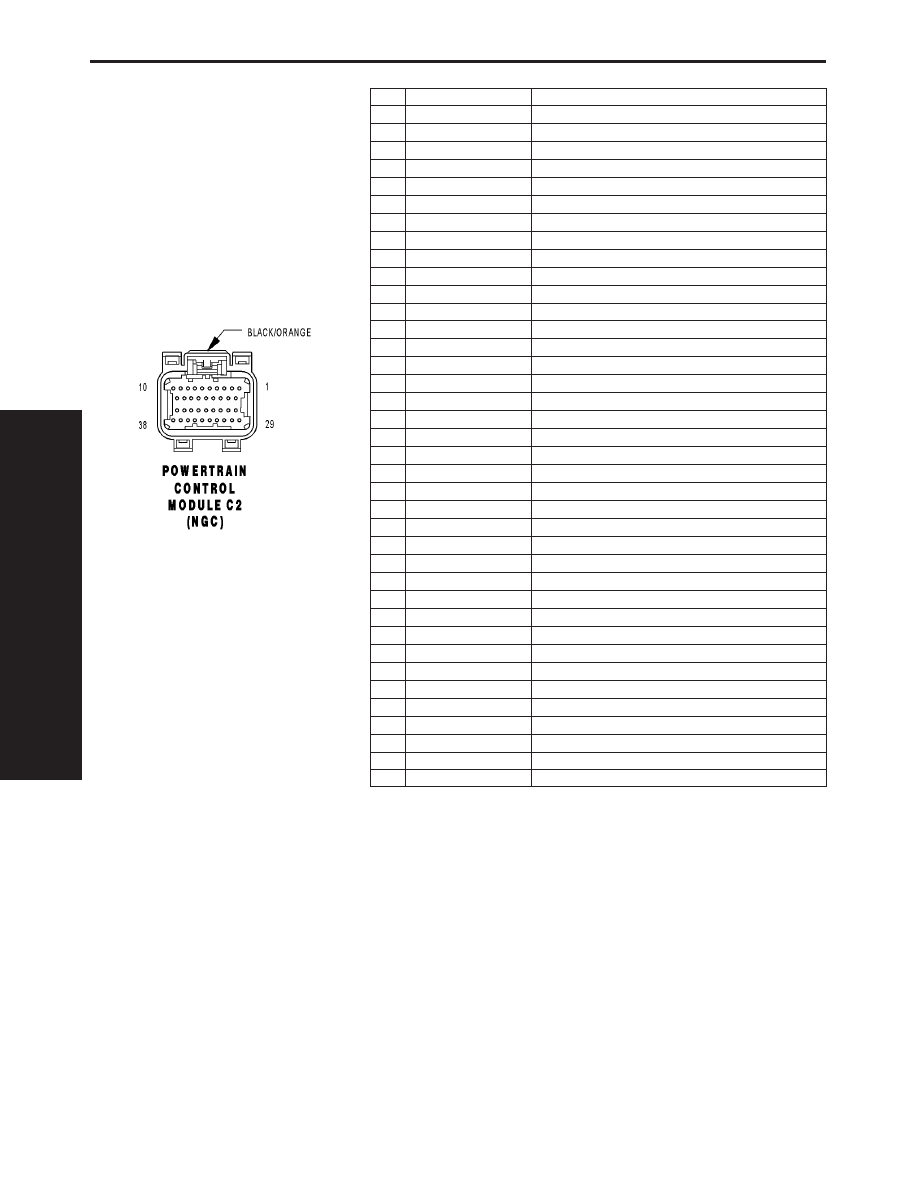

POWERTRAIN CONTROL MODULE C2 (NGC) - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

K17 18DB/TN

COIL CONTROL NO. 2

10

K19 18BK/GY

COIL CONTROL NO. 1

11

K14 18LB/BR

INJECTOR CONTROL NO. 4

12

K13 18YL/WT

INJECTOR CONTROL NO. 3

13

K12 18TN

INJECTOR CONTROL NO. 2

14

K11 18WT/DB

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

K199 18BR/VT

O2 1/2 HEATER CONTROL

18

K99 18BR/OR

O2 1/1 HEATER CONTROL

19

K20 20DG

GEN FIELD CONTROL

20

K2 20TN/BK

ECT SIGNAL

21

K22 20OR/DB

TP SIGNAL

22

-

-

23

K1 20DG/RD

MAP SIGNAL

24

K45 20BK/VT

KS RETURN

25

K42 20DB/LG

KS SIGNAL

26

-

-

27

K4 18BK/LB

SENSOR GROUND 1

28

K961 18BR/VT

IAC RETURN

29

K7 20OR

5 VOLT SUPPLY

30

K21 20BK/RD

IAT SIGNAL

31

K41 20BK/DG

O2 1/1 SIGNAL

32

K904 18DB/DG

O2 RETURN

33

K141 20TN/WT

O2 1/2 SIGNAL

34

K44 20TN/YL

CMP SIGNAL

35

K24 20GY/BK

CKP SIGNAL

36

-

-

37

-

-

38

K610 18VT/GY

IAC MOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

188

CONNECTOR PINOUTS

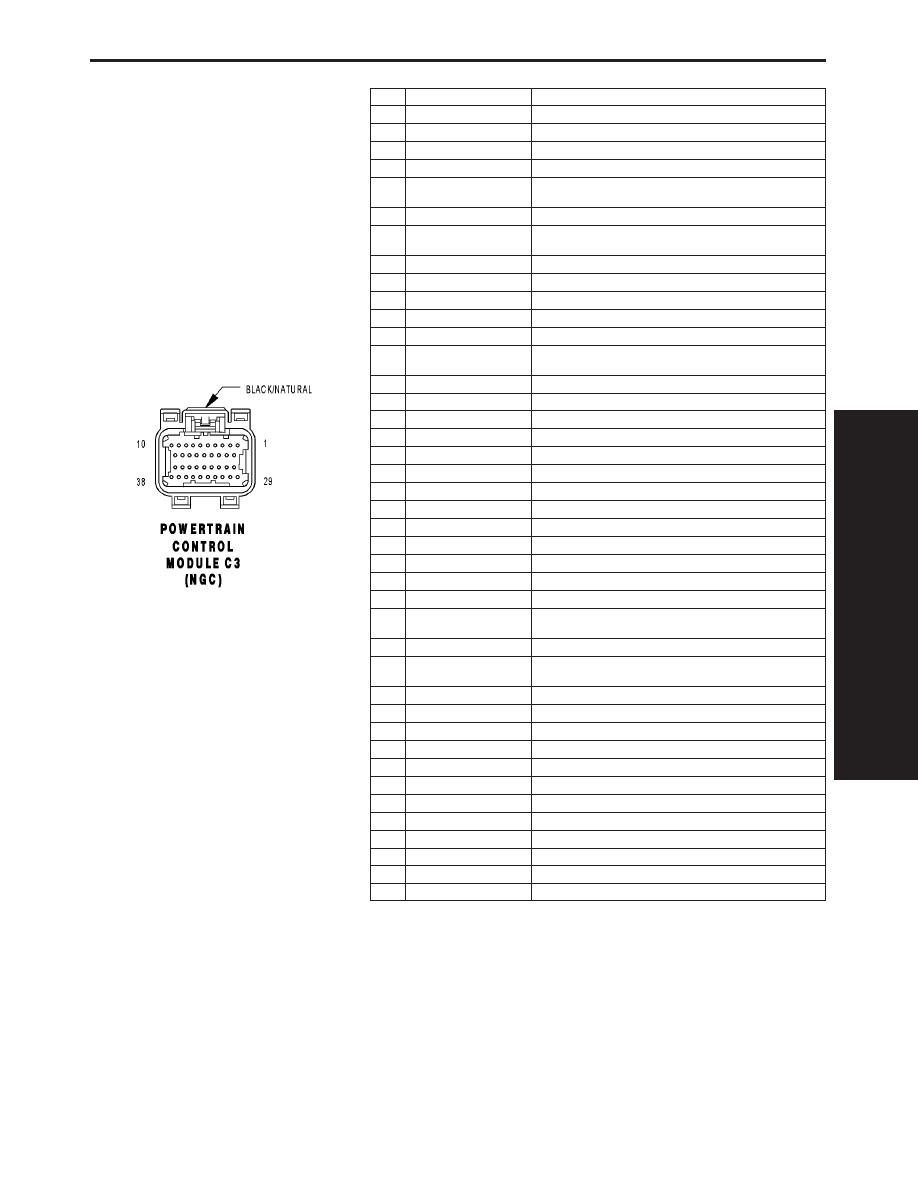

POWERTRAIN CONTROL MODULE C3 (NGC) - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

C27 20DB/PK

HIGH SPEED RAD FAN RELAY CONTROL

5

V35 20LG/RD (SPEED
CONTROL)

S/C VENT CONTROL

6

C24 20YL/RD

LOW SPEED RAD FAN RELAY CONTROL

6

C24 20DB/WT (2.4L
TURBO)

LOW SPEED RAD FAN RELAY CONTROL

7

V32 20YL/RD

S/C SUPPLY

8

K106 18WT/DG

NVLD SOLENOID CONTROL

9

-

-

10

-

-

11

C28 20DB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20TN/RD (SPEED
CONTROL)

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

K167 20BR/YL

SENSOR GROUND 2

18

-

-

19

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

20

K52 20PK/BK

EVAP PURGE CONTROL

21

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

22

-

-

23

K29 20WT/PK

BRAKE SWITCH SIGNAL

24

C22 20DB/WT

A/C HIGH PRESSURE SIGNAL

25

-

-

26

T44 18YL/LB (EXCEPT
TURBO)

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

26

T44 18YL (TURBO)

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

27

T5 20LG/LB (EXCEPT
TURBO)

AUTOSTICK UPSHIFT SWITCH SIGNAL

27

T5 20LG (TURBO)

AUTOSTICK UPSHIFT SWITCH SIGNAL

28

A142 18DGOR

AUTOMATIC SHUTDOWN RELAY OUTPUT

29

K108 20WT/TN

EVAP PURGE RETURN

30

K10 20DB/OR

PSP SWITCH SIGNAL

31

-

-

32

-

-

33

-

-

34

V37 20RD/LG

S/C SWITCH SIGNAL

35

K107 18OR

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

K90 20TN

STARTER MOTOR RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

189

CONNECTOR PINOUTS

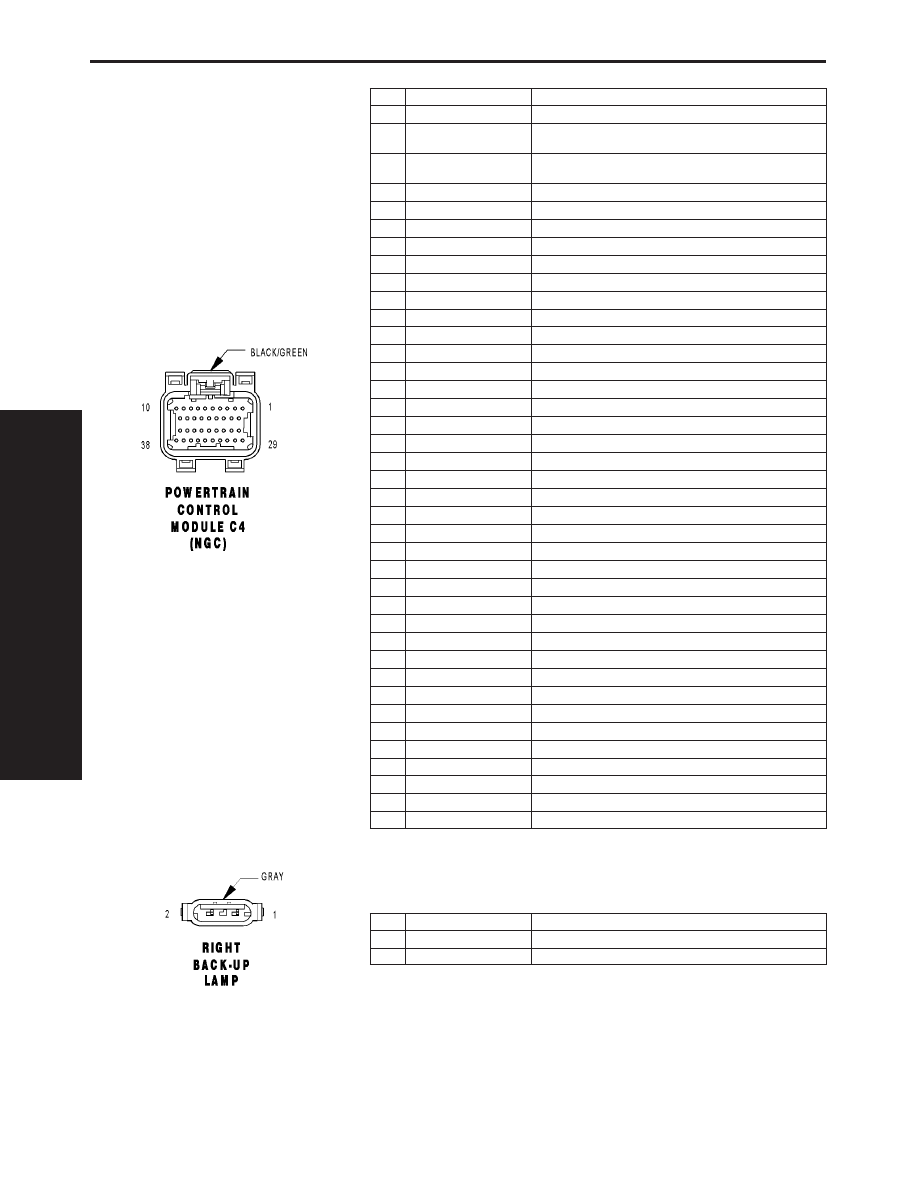

POWERTRAIN CONTROL MODULE C4 (NGC) - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18BR

OD SOLENOID CONTROL

2

T59 18PK (2.4L EXCEPT
TURBO)

UD SOLENOID CONTROL

2

T59 18PK/BK (2.4L
TURBO)

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18WT

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18LB

L/R SOLENOID CONTROL

11

-

-

12

Z14 16BK/YL

GROUND

13

-

-

14

Z13 16BK/RD

GROUND

15

T1 20LG/BK

TRS T1 SENSE

16

T3 20VT

TRS T3 SENSE

17

-

-

18

T15 20LG

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18OR/BK

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 20BK/WT

TRS T41 SENSE

28

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18DG

L/R PRESSURE SWITCH SENSE

30

T47 18YL/BK

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

33

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

34

T13 20DB/BK

SPEED SENSOR GROUND

35

T54 20VT/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20VT/WT

TRS T42 SENSE

38

-

-

RIGHT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20VT/BK

BACK-UP LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

190

CONNECTOR PINOUTS

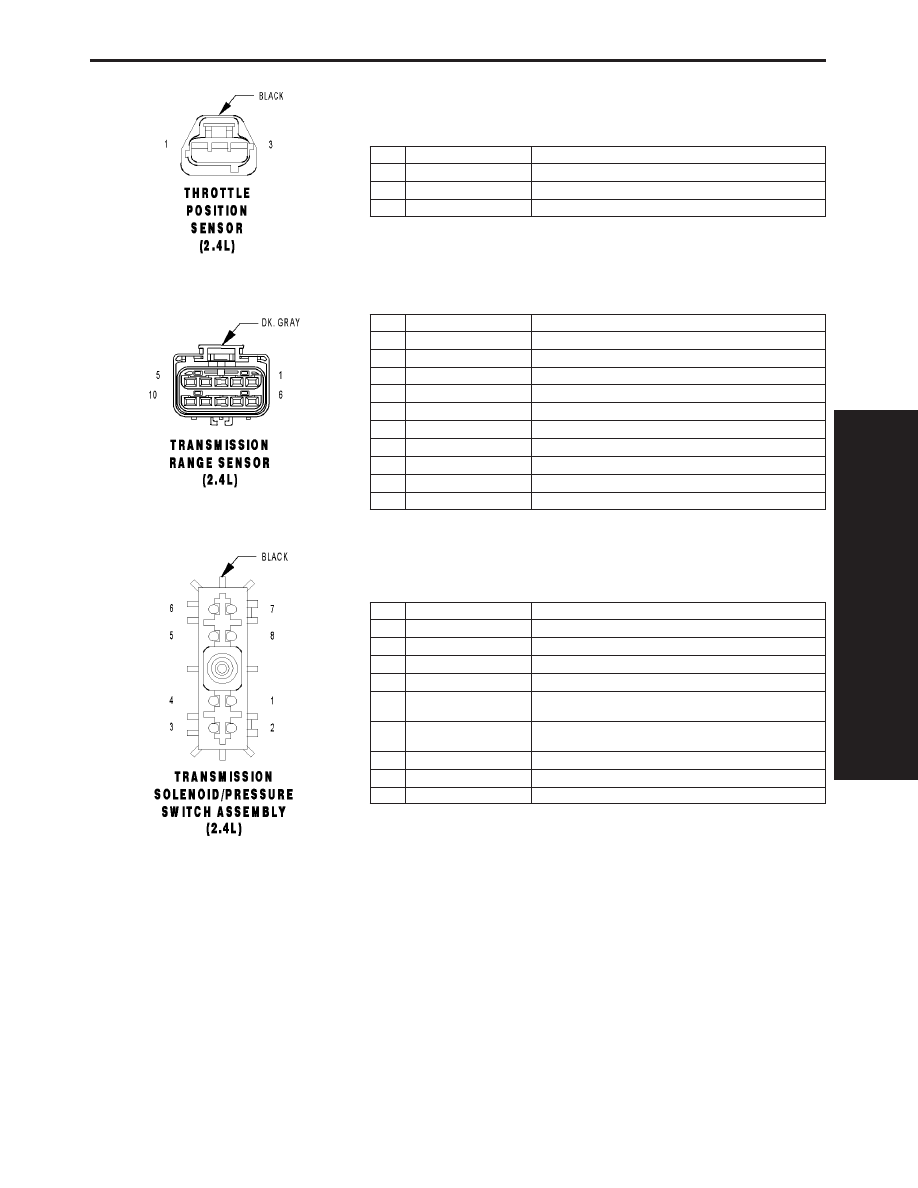

THROTTLE POSITION SENSOR (2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5 VOLT SUPPLY

2

K22 20OR/DB

TP SIGNAL

3

K4 20BK/LB

SENSOR GROUND 1

TRANSMISSION RANGE SENSOR (2.4L) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

-

-

3

T13 20DB/BK

SPEED SENSOR GROUND

4

T54 20VT/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

L1 20VT/BK

BACK-UP LAMP SWITCH OUTPUT

7

T1 20LG/BK

TRS T1 SENSE

8

T3 20VT

TRS T3 SENSE

9

T42 20VT/WT

TRS T42 SENSE

10

T41 20BK/WT

TRS T41 SENSE

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY (2.4L) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T47 18YL/BK

2-4 PRESSURE SWITCH SENSE

2

T50 18DG

L/R PRESSURE SWITCH SENSE

3

T9 18OR/BK

OD PRESSURE SWITCH SENSE

4

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

5

T59 18PK (2.4L EXCEPT
TURBO)

UD SOLENOID CONTROL

5

T59 18PK/BK (2.4L
TURBO)

UD SOLENOID CONTROL

6

T60 18BR

OD SOLENOID CONTROL

7

T20 18LB

L/R SOLENOID CONTROL

8

T19 18WT

2-4 SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

191

CONNECTOR PINOUTS
