Chrysler PT Cruiser. Manual - part 102

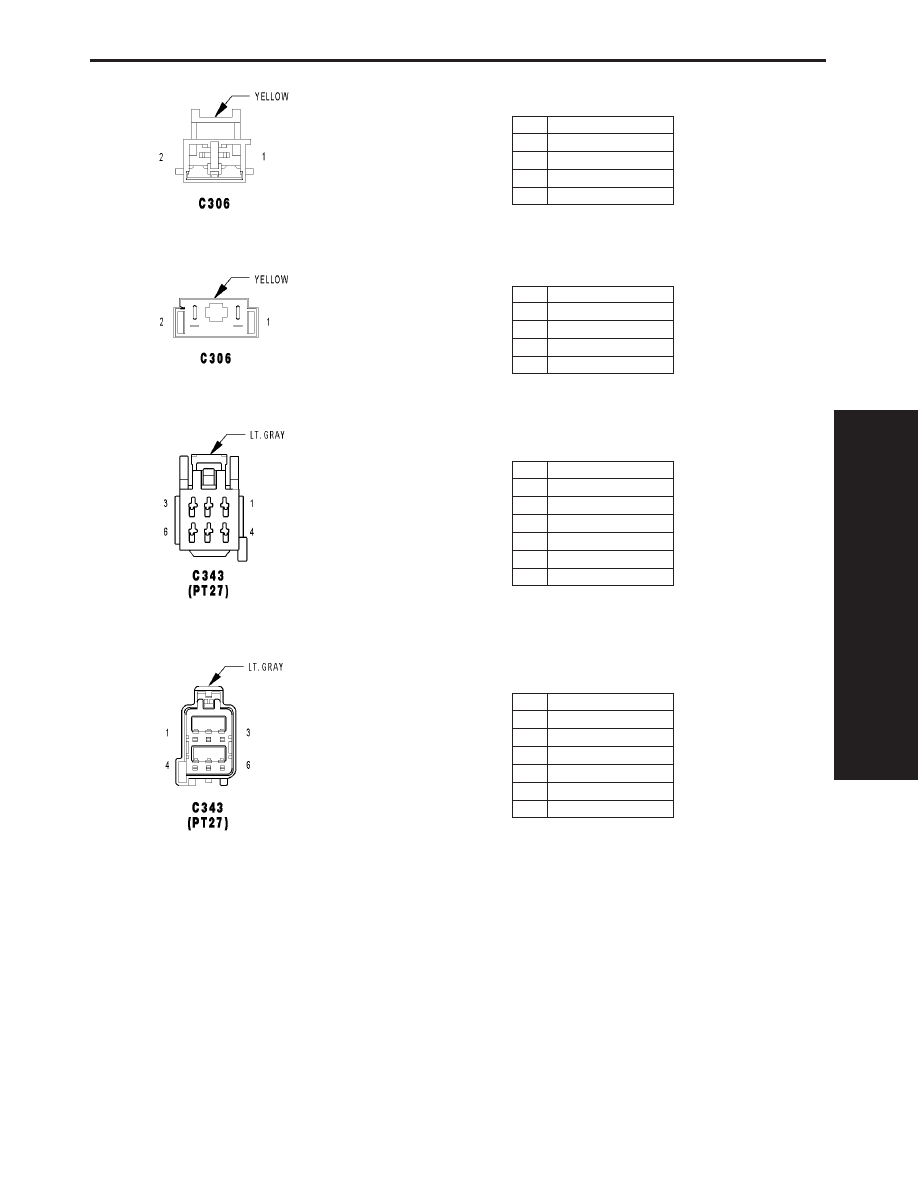

C306 - YELLOW (AIRBAG SIDE)

CAV

CIRCUIT

1

R31 18OR (LHD)

1

R32 18OR (RHD)

2

R33 18WT (LHD)

2

R34 18WT (RHD)

C306 - YELLOW (UNIBODY SIDE)

CAV

CIRCUIT

1

R31 20LG/OR (LHD)

1

R32 20LB/OR (RHD)

2

R33 20LG/WT (LHD)

2

R34 20LB/WT (RHD)

C343 (PT27) - LT. GRAY (DECKLID JUMPER SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK

2

-

3

G78 20TN/BK

4

P96 20WT/DG

5

L50 18WT/TN

6

Z1 16BK

C343 (PT27) - LT. GRAY (DECKLID SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK

2

-

3

G78 20TN/BK

4

P96 20WT/DG

5

L50 18WT/TN

6

Z1 16BK

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

395

CONNECTOR PINOUTS

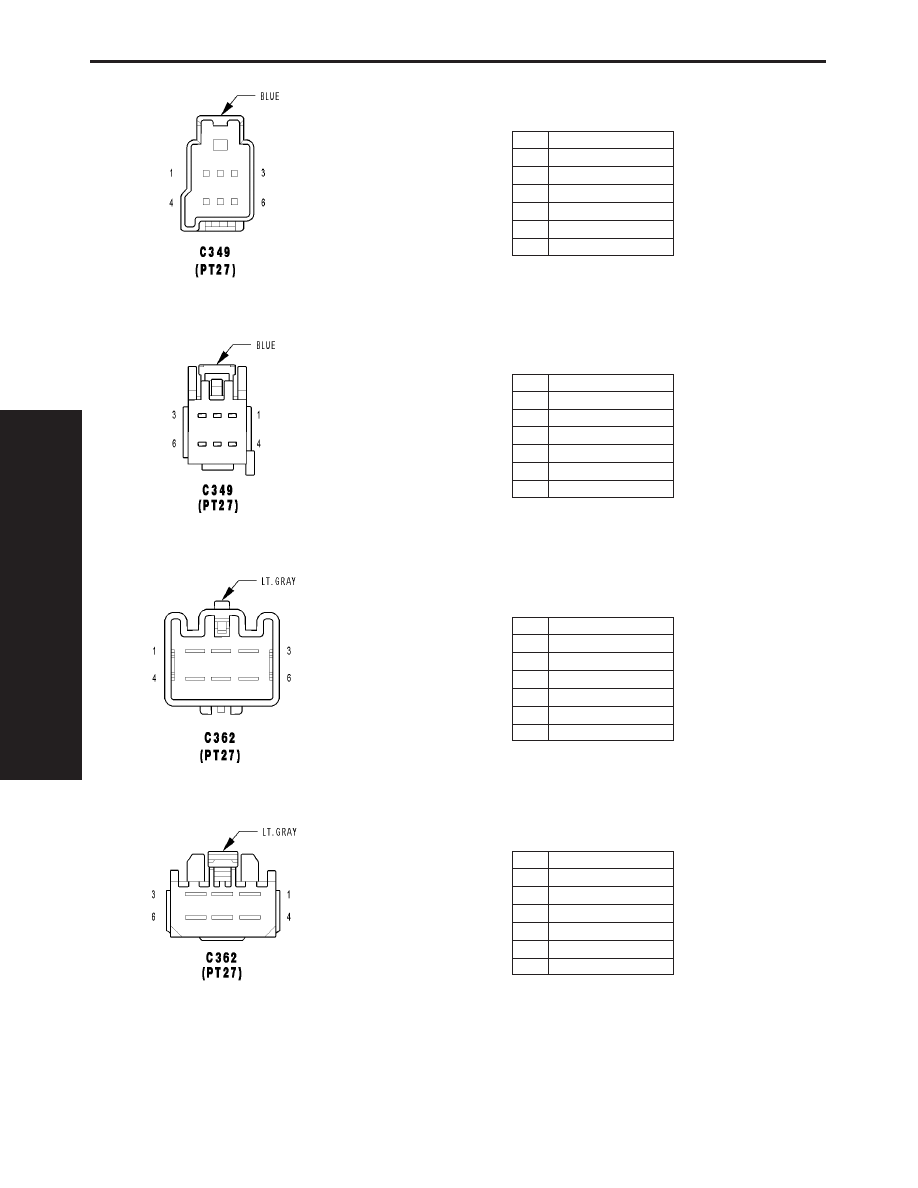

C349 (PT27) - BLUE (BODY SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK

2

-

3

G78 20TN/BK

4

P96 20WT/DG

5

L50 18WT/TN

6

Z1 16BK

C349 (PT27) - BLUE (DECKLID JUMPER SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK

2

-

3

G78 20TN/BK

4

P96 20WT/DG

5

L50 18WT/TN

6

Z1 16BK

C362 (PT27) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

P6 20RD/WT

2

C15 12BK/WT

3

A25 12DB

4

Z253 12BK

5

Z1 12BK

6

P5 20YL/BK

C362 (PT27) - LT. GRAY (POWER TOP SIDE)

CAV

CIRCUIT

1

P6 20RD/WT

2

C15 12BK/WT

3

A25 12DB

4

Z253 12BK/DB

5

Z1 12BK

6

P5 20YL/BK

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

396

CONNECTOR PINOUTS

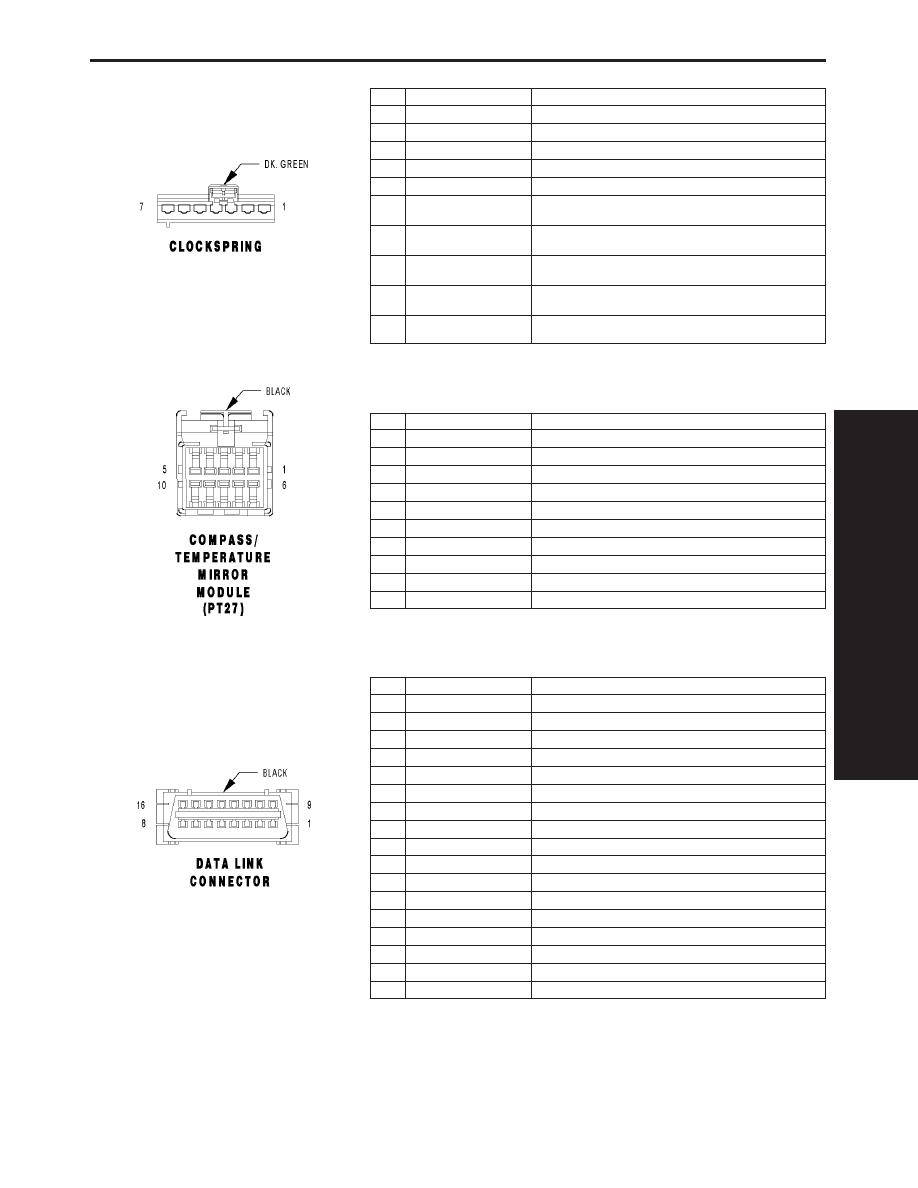

CLOCKSPRING - DK. GREEN 7 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

2

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

3

-

-

4

-

-

5

X3 20BK/RD

HORN RELAY CONTROL

5

X3 20BK/RD (EXCEPT
BASE)

HORN RELAY CONTROL

6

V37 20RD/LG (SPEED
CONTROL DIESEL)

SPEED CONTROL SWITCH SIGNAL

6

V37 20RD/LG (SPEED
CONTROL EXCEPT DIESEL)

S/C SWITCH SIGNAL

7

K914 20BR/WT (SPEED
CONTROL DIESEL)

SENSOR GROUND 1

7

K914 20BR/WT (SPEED
CONTROL EXCEPT DIESEL)

SENSOR GROUND 2

COMPASS/TEMPERATURE MIRROR MODULE (PT27) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20BK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

M1 20BK/PK

FUSED B(+)

3

-

-

4

-

-

5

D25 20BK/VT

PCI BUS

6

Z2 20BK/LG

GROUND

7

M2 20BK/YL

COURTESY LAMPS DRIVER

8

-

-

9

-

-

10

Z2 20BK/LG

GROUND

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

D223 20WT/VT

NOT USED

4

Z12 20BK/TN

GROUND

5

Z12 20BK/TN

GROUND

6

-

-

7

D21 20PK (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20PK (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D24 20WT/DG

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20LG (GAS)

SCI RECEIVE

13

-

-

14

-

-

15

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

397

CONNECTOR PINOUTS

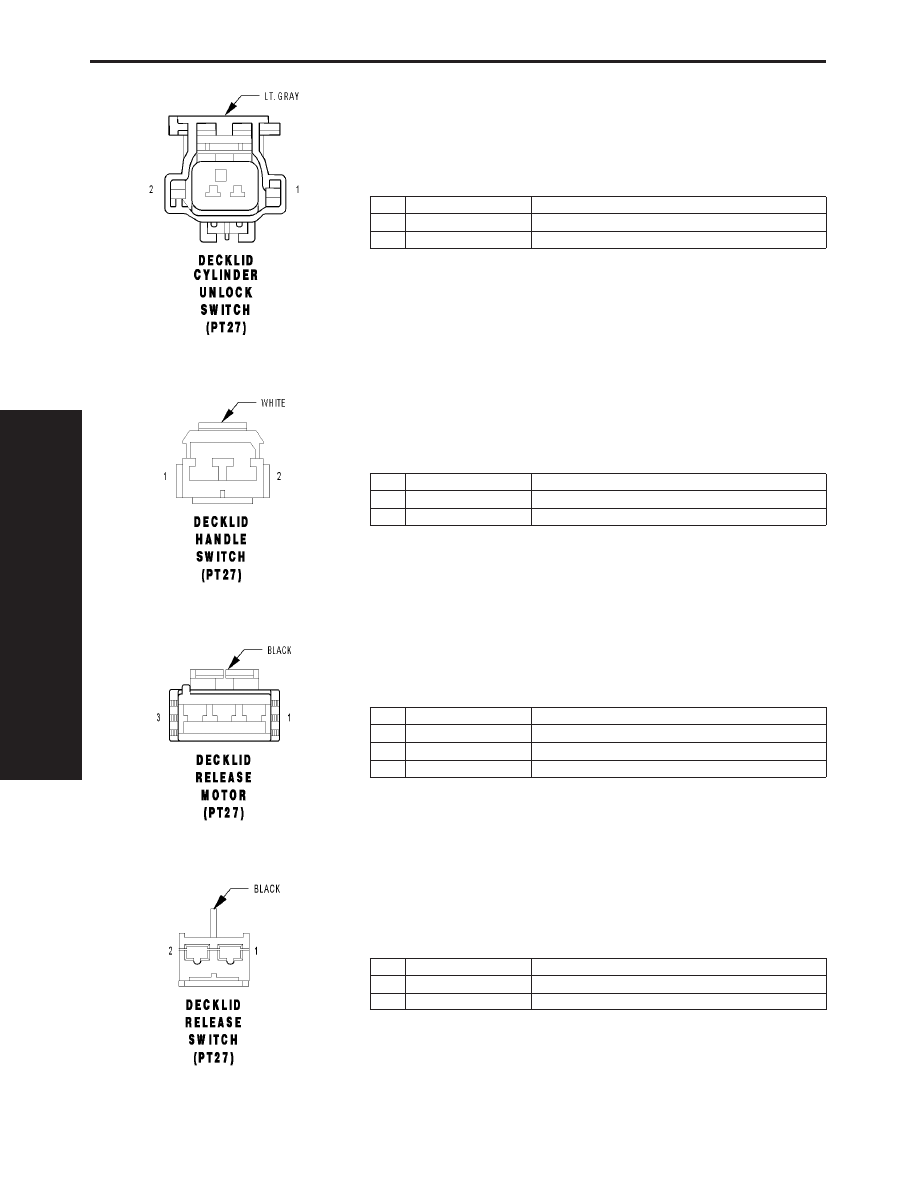

DECKLID CYLINDER UNLOCK SWITCH (PT27) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 20WT/DG

PASSENGER DOOR SWITCH MUX

2

Z1 20BK

GROUND

DECKLID HANDLE SWITCH (PT27) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20TN/BK

DECKLID AJAR SWITCH SENSE

2

Z1 20BK

GROUND

DECKLID RELEASE MOTOR (PT27) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

-

-

3

Q2 16LG/BK

DECKLID RELEASE RELAY OUTPUT

DECKLID RELEASE SWITCH (PT27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q33 20BR/LB

DECKLID RELEASE SWITCH SENSE

2

Z2 20BK/LG

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

398

CONNECTOR PINOUTS
